Bạn đã kiểm tra đủ các nguồn chính: Vcore, VDDQ, VCCIO... nhưng laptop vẫn không POST? Có thể bạn đã bỏ qua các nguồn phụ — những điện áp nhỏ, dễ bị bỏ qua, nhưng lại đóng vai trò quan trọng trong việc khởi tạo các khối chức năng của chipset và CPU. Trong đó, VCCSA (System Agent) khoảng 0.75V-0.95V và VCCIO (Input/Output) khoảng 2.5V là hai nguồn phụ thường gây ra lỗi khó chẩn đoán. Bài viết này sẽ giúp bạn hiểu rõ vai trò, cách đo và xử lý các lỗi liên quan.

Mục lục

• 1. Vai trò của nguồn phụ trên laptop
• 2. Dấu hiệu nhận biết lỗi nguồn phụ
• 3. Bảng các nguồn phụ thông dụng
• 4. Nguyên nhân gây lỗi nguồn phụ
• 5. Quy trình kiểm tra và đo nguồn phụ
• 6. Cách đo VCCSA và VCCIO chi tiết
• 7. Phương án xử lý khi nguồn phụ bị lỗi
• 8. Sai lầm thường gặp
• 9. Câu hỏi thường gặp (FAQ)
• 10. Kết luận

1. Vai trò của nguồn phụ trên laptop

Trên mainboard laptop hiện đại, ngoài các nguồn chính như Vcore (cấp cho CPU), VDDQ (cấp cho RAM), còn có các nguồn phụ đảm nhiệm các chức năng chuyên biệt:

• VCCSA (System Agent Voltage): Còn gọi là VCCSA, thường có giá trị 0.75V – 0.95V. Cấp nguồn cho khối System Agent bên trong CPU — chịu trách nhiệm quản lý các giao diện như PCIe, DMI (kết nối CPU với PCH), và bộ điều khiển bộ nhớ (memory controller).
• VCCIO (Input/Output Voltage): Thường có giá trị 2.5V (trên các thế hệ cũ) hoặc 1.05V – 1.2V (trên các thế hệ mới hơn). Cấp nguồn cho các buffer I/O của CPU, đảm bảo giao tiếp tín hiệu giữa CPU và các thiết bị ngoại vi.
• VCCPLL (Phase-Locked Loop): Khoảng 1.8V – 2.5V, cấp cho mạch PLL tạo xung clock.
• VTT (Termination Voltage): Thường bằng một nửa VDDQ (khoảng 0.6V cho DDR4), dùng làm điện áp tham chiếu cho bus dữ liệu.

Điểm mấu chốt: Nếu VCCSA hoặc VCCIO bị mất hoặc sai điện áp, CPU sẽ không thể giao tiếp với PCH và RAM, dẫn đến tình trạng không POST.

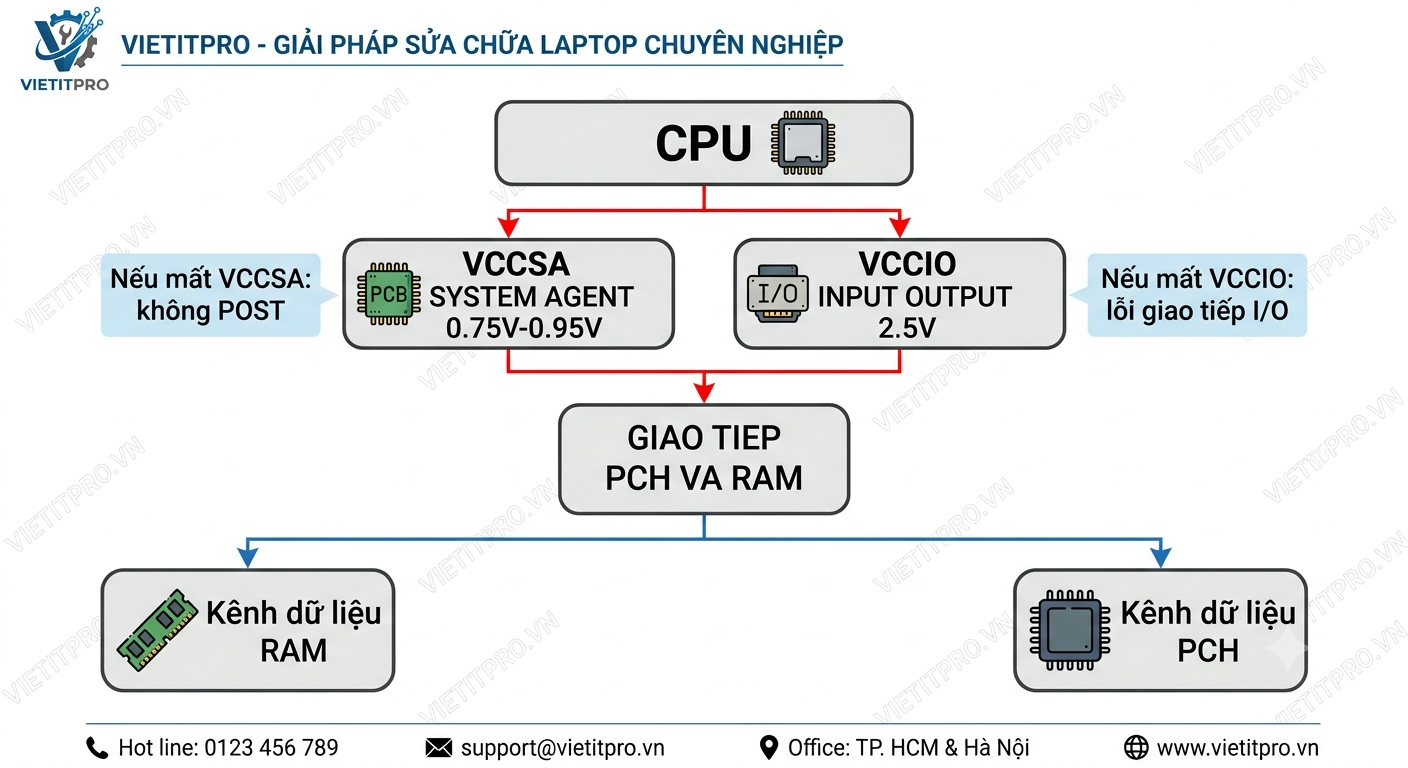

Sơ đồ các nguồn phụ trên mainboard laptop và vị trí đo — VIETITPRO.VN

2. Dấu hiệu nhận biết lỗi nguồn phụ

Lỗi nguồn phụ thường biểu hiện qua các triệu chứng sau:

• Laptop lên nguồn nhưng không POST: Quạt quay, đèn nguồn sáng, nhưng màn hình đen và không có tiếng bíp báo lỗi.
• Treo ở màn hình logo: Máy hiện logo hãng nhưng không vào được hệ điều hành, sau đó treo hoặc tự khởi động lại.
• Máy khởi động lại liên tục (boot loop): Laptop lên nguồn vài giây, tắt, rồi lên lại — lặp đi lặp lại.
• Lỗi RAM không ổn định: Do VCCSA cấp cho memory controller, nếu nguồn này yếu hoặc nhiễu, máy sẽ báo lỗi RAM dù thanh RAM vẫn tốt.
• Máy chạy được nhưng thường xuyên bị treo khi tải nặng: Khi CPU tăng tần số, VCCSA và VCCIO cần ổn định mới duy trì giao tiếp với PCH.

3. Bảng các nguồn phụ thông dụng

4. Nguyên nhân gây lỗi nguồn phụ

5. Quy trình kiểm tra và đo nguồn phụ

Bước 1 — Xác định vị trí các nguồn phụ trên board

Sử dụng schematic hoặc boardview của model laptop cụ thể để xác định vị trí các IC PWM/LDO tạo ra VCCSA và VCCIO. Nếu không có tài liệu, có thể tìm các cuộn cảm (coil) nhỏ gần CPU socket — đó thường là nơi xuất hiện các nguồn phụ.

Bước 2 — Đo điện áp tại cuộn cảm hoặc test point

Cắm nguồn và bật máy (hoặc để ở chế độ standby nếu nguồn phụ đã có sẵn). Đo điện áp trên cuộn cảm của từng nguồn phụ.

Bước 3 — Kiểm tra tín hiệu Enable (EN)

Đo điện áp tại chân EN của IC nguồn phụ — thường phải có mức logic cao (khoảng 3.3V hoặc 5V) để IC hoạt động. Nếu EN = 0V, IC sẽ không ra điện áp.

Bước 4 — Kiểm tra diode mode trên rail

Tắt nguồn, xả tụ, đo diode mode giữa rail nguồn phụ và mass. Giá trị bình thường thường khoảng 0.3V – 0.6V. Nếu giá trị quá thấp (gần 0V) hoặc quá cao (OL), có thể rail đã bị short hoặc hở mạch.

Bước 5 — Kiểm tra bằng oscilloscope (nếu có)

Kiểm tra dạng sóng PWM trên cổng GATE của MOSFET hoặc trên cuộn cảm. Nếu IC hoạt động bình thường, sẽ có sóng vuông với tần số vài trăm kHz.

6. Cách đo VCCSA và VCCIO chi tiết

6.1. Đo VCCSA

• Vị trí: Thường gần CPU socket hoặc chipset. Tìm cuộn cảm nhỏ (khoảng 0.5-1µH) có ký hiệu PLxxx gần CPU.
• Giá trị kỳ vọng: 0.75V – 0.95V (tùy CPU và chế độ tải).
• Dung sai: ±2%.
• Điểm đo: Đo trực tiếp trên cuộn cảm (đầu ra của mạch nguồn) hoặc trên tụ lọc gần CPU.

6.2. Đo VCCIO

• Vị trí: Gần CPU socket. VCCIO thường được tạo ra bởi một IC PWM riêng, có cuộn cảm nhỏ.
• Giá trị kỳ vọng: 2.5V (các đời cũ) hoặc 1.05V – 1.2V (các đời mới hơn).
• Dung sai: ±3%.
• Điểm đo: Đo trên cuộn cảm đầu ra hoặc trên tụ lọc gần CPU.

6.3. Lưu ý khi đo

• Luôn đo khi máy đang ở chế độ S0 (hoạt động) hoặc S3 (sleep) nếu nguồn phụ vẫn được cấp.
• Một số nguồn phụ chỉ xuất hiện sau khi có tín hiệu SLP_S3# hoặc SLP_S5# từ PCH.
• Đo bằng oscilloscope để kiểm tra độ gợn (ripple) — nếu ripple > 50mV có thể gây mất ổn định.

7. Phương án xử lý khi nguồn phụ bị lỗi

• Thay IC PWM/LDO: Nếu IC không ra điện áp dù đã có VIN và EN, thay IC mới cùng mã.
• Thay MOSFET: Nếu MOSFET bị chập (đo diode mode giữa D-S = 0V), thay MOSFET cùng thông số.
• Thay tụ lọc: Nếu tụ bị chập (đo diode mode = 0V hoặc rất thấp), thay tụ mới cùng giá trị (thường 10-22µF hoặc 100µF).
• Kiểm tra mạch hồi tiếp: Đo điện trở phân áp, nếu sai giá trị, thay điện trở mới theo thiết kế.
• Kiểm tra tín hiệu Enable: Nếu EN = 0V, dò ngược tín hiệu từ PCH hoặc EC để tìm nguyên nhân mất enable.

Lưu ý: Nếu sau khi thay các linh kiện mà nguồn phụ vẫn không có, có thể CPU hoặc PCH đã bị hỏng — phương án cuối cùng là thay mainboard.

8. Sai lầm thường gặp

• Bỏ qua kiểm tra tín hiệu Enable: Nhiều kỹ thuật viên vội thay IC nguồn phụ mà không kiểm tra EN — nếu EN = 0V, IC mới cũng sẽ không hoạt động.
• Đo điện áp ở sai thời điểm: Một số nguồn phụ chỉ xuất hiện sau khi máy đã có SLP_S3# hoặc sau khi CPU đã được reset. Đo quá sớm sẽ cho kết quả sai.
• Không kiểm tra tụ lọc trước khi thay IC: Tụ lọc bị chập có thể kéo điện áp xuống 0V, khiến IC bảo vệ và không ra điện áp. Nếu không kiểm tra và thay tụ trước, IC mới sẽ bị hỏng ngay.
• Nhầm lẫn giữa các nguồn phụ: VCCSA và VCCIO có giá trị khác nhau, nhưng trên một số board chúng được tạo ra bởi cùng một IC. Cần phân biệt rõ để đo đúng.

9. Câu hỏi thường gặp (FAQ)

Nguồn phụ VCCSA và VCCIO có thể đo khi máy đang tắt không?
Không. Các nguồn này chỉ xuất hiện khi máy đã được kích nguồn (S0) hoặc ít nhất ở chế độ S3 (sleep). Cần bật máy hoặc kích nguồn lên trước khi đo.

Nếu VCCSA mất, laptop có hiện tượng gì?
Máy thường lên nguồn (quạt quay, đèn sáng) nhưng không POST, không hình, và thường không có tiếng bíp. Một số máy có thể hiện logo hãng rồi treo.

Làm sao để phân biệt lỗi nguồn phụ và lỗi CPU?
Nếu sau khi thay IC và các linh kiện liên quan mà nguồn phụ vẫn mất hoặc sai điện áp, rất có thể CPU (hoặc PCH) đã bị hỏng, gây quá tải cho nguồn phụ. Có thể đo dòng tiêu thụ trên rail đó để xác nhận.

Có thể dùng multimeter thường để đo nguồn phụ không?
Có, multimeter có thể đo điện áp DC của VCCSA và VCCIO. Tuy nhiên, để kiểm tra độ gợn (ripple) hoặc dạng sóng PWM, cần có oscilloscope.

10. Kết luận

Các nguồn phụ như VCCSA (0.75V-0.95V) và VCCIO (2.5V) tuy có điện áp nhỏ nhưng đóng vai trò quan trọng trong việc khởi tạo CPU và giao tiếp với chipset. Khi gặp tình trạng laptop lên nguồn nhưng không POST hoặc hoạt động không ổn định, đừng bỏ qua việc kiểm tra các nguồn phụ này. Quy trình đo đúng — xác định vị trí, kiểm tra EN, đo điện áp và diode mode — sẽ giúp bạn nhanh chóng xác định lỗi và có hướng xử lý phù hợp.
