Laptop không nhận USB, HDMI, LAN: Nguyên nhân và cách sửa

Cổng USB không nhận thiết bị, HDMI không lên hình màn ngoài, cổng LAN không có mạng? Tổng hợp nguyên nhân từ nguồn cấp cổng, IC giao tiếp đến tín hiệu tốc độ cao, kèm quy trình kiểm tra từng cổng.

Ba loại cổng kết nối phổ biến nhất trên laptop — USB, HDMI, LAN — tuy phục vụ mục đích khác nhau nhưng có chung một đặc điểm chẩn đoán: mỗi cổng đều cần đủ nguồn cấp riêng và tín hiệu giao tiếp tốc độ cao đi kèm. Một cổng "không nhận" có thể do mất nguồn (dễ đo) hoặc do lỗi tín hiệu tốc độ cao (cần oscilloscope). Bài viết tổng hợp nguyên nhân và cách kiểm tra cho cả ba loại cổng này.

Mục lục

1. Dấu hiệu nhận biết lỗi từng loại cổng
2. Sơ đồ khối nguồn và tín hiệu của USB/HDMI/LAN
3. Bảng tổng hợp 3 nguyên nhân theo từng loại cổng
4. Quy trình kiểm tra theo từng loại cổng
5. Sai lầm thường gặp khi chẩn đoán lỗi cổng kết nối
6. Câu hỏi thường gặp (FAQ)
7. Kết luận

1. Dấu hiệu nhận biết lỗi từng loại cổng

USB: cắm thiết bị (chuột, USB, ổ cứng ngoài) không có phản ứng, Windows không phát ra âm thanh nhận diện, đèn thiết bị (nếu có) không sáng
HDMI: cắm cáp vào màn hình ngoài hoặc TV nhưng không hiện hình, hoặc hệ thống không nhận diện được có màn hình thứ hai đang kết nối
LAN: cắm dây mạng vào cổng LAN nhưng đèn báo trên jack không sáng, không lấy được địa chỉ IP dù dây mạng đã xác nhận còn tốt

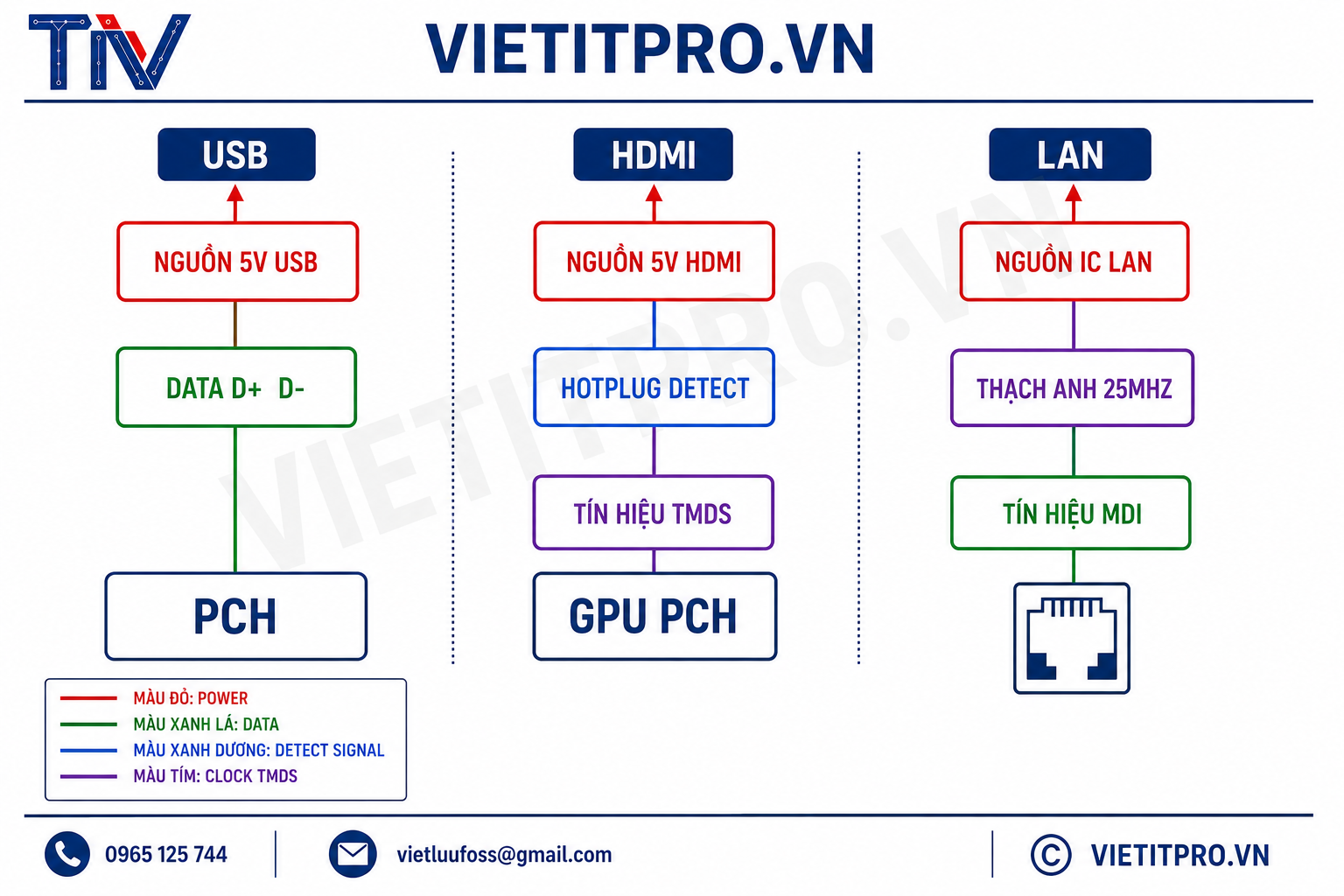

2. Sơ đồ khối nguồn và tín hiệu của USB/HDMI/LAN

Mỗi loại cổng có cấu trúc nguồn và tín hiệu riêng biệt:

USB: Nguồn 5V_USB (cấp điện cho thiết bị ngoài) ↔ Cặp tín hiệu dữ liệu D+/D- → IC USB Hub hoặc trực tiếp PCH

HDMI: Nguồn 5V_HDMI (thường lấy từ rail standby) + Tín hiệu HPD (Hotplug Detect, báo có thiết bị cắm vào) → Tín hiệu TMDS tốc độ cao mang dữ liệu hình ảnh từ PCH hoặc GPU

LAN: IC LAN chuyên dụng cần nguồn cấp riêng (thường 2 mức điện áp) + thạch anh 25MHz + cặp tín hiệu MDI truyền dữ liệu ra jack mạng vật lý

so_do_nguon_tin_hieu_usb_hdmi_lan_laptop
Sơ đồ khối nguồn và tín hiệu cổng USB, HDMI, LAN — VIETITPRO.VN

3. Bảng tổng hợp 3 nguyên nhân theo từng loại cổng

Lưu ý: các giá trị đo, tên IC nêu dưới đây mang tính tham khảo theo dòng máy phổ biến — với từng board cụ thể, cần đối chiếu sơ đồ nguyên lý hoặc boardview trước khi kết luận.

#	Cổng	Nguyên nhân	Hướng kiểm tra
1	USB	Mất nguồn 5V cấp cho cổng, hoặc lỗi tín hiệu dữ liệu D+/D-	Đo nguồn 5V tại cổng khi máy đang bật; nếu mất, kiểm tra IC nguồn hoặc mosfet cấp. Đo trở kháng D+/D- so với GND, nếu chập bất thường thường do IC USB Hub hoặc PCH
2	HDMI	Mất nguồn cấp hoặc mất tín hiệu Hotplug Detect khiến hệ thống không biết có màn hình cắm vào	Đo nguồn 5V_HDMI và tín hiệu HPD khi cắm cáp; nếu bình thường nhưng vẫn không lên hình, dùng oscilloscope kiểm tra tín hiệu TMDS tốc độ cao
3	LAN	IC LAN mất nguồn, lỗi thạch anh cấp xung, hoặc lỗi đường tín hiệu MDI ra jack	Đo các mức nguồn cấp cho IC LAN, kiểm tra thạch anh 25MHz, đo thông mạch cặp dây MDI đến jack mạng

4. Quy trình kiểm tra theo từng loại cổng

Bước 0 — An toàn trước khi thao tác: rút adapter, tháo pin, xả tụ nguồn, đo xác nhận điện áp dưới 1V trước khi thao tác.

Với cổng USB không nhận:

Trước tiên thử với thiết bị USB khác đã xác nhận còn tốt, và thử ở cổng USB khác trên cùng máy để loại trừ khả năng lỗi từ thiết bị
Nếu xác nhận đúng cổng bị lỗi, đo nguồn 5V trước, sau đó mới đến tín hiệu dữ liệu

Với HDMI không lên hình:

Thử cáp HDMI khác và màn hình khác để loại trừ nguyên nhân từ thiết bị ngoài
Đo nguồn và tín hiệu Hotplug Detect trước — đây là điều kiện tiên quyết để hệ thống nhận biết có màn hình kết nối
Nếu đã có Hotplug Detect nhưng vẫn không lên hình, mới cần dùng oscilloscope kiểm tra tín hiệu TMDS

Với LAN không nhận mạng:

Xác nhận dây mạng và cổng router/switch còn hoạt động tốt trước (thử với thiết bị khác)
Kiểm tra đèn báo trên jack LAN: nếu hoàn toàn không sáng dù cắm dây, khả năng cao mất nguồn cấp cho IC LAN
Nếu có đèn nhưng không lấy được IP, kiểm tra thêm thạch anh và tín hiệu MDI

5. Sai lầm thường gặp khi chẩn đoán lỗi cổng kết nối

Không loại trừ nguyên nhân từ thiết bị ngoài trước khi kết luận lỗi ở laptop → luôn thử với thiết bị/cáp khác đã xác nhận tốt trước khi tháo máy kiểm tra
Kết luận IC LAN hỏng ngay khi không lên đèn, chưa kiểm tra nguồn cấp → phần lớn trường hợp chỉ là mất nguồn cấp cho IC, không phải bản thân IC LAN chết
Bỏ qua kiểm tra Hotplug Detect khi HDMI không lên hình → nếu tín hiệu này không có, hệ thống thậm chí không biết có màn hình kết nối, dù tín hiệu TMDS vẫn hoàn toàn bình thường

6. Câu hỏi thường gặp (FAQ)

Một cổng USB không nhận nhưng các cổng khác vẫn bình thường, có phải lỗi PCH không?
Không hẳn. Nếu chỉ một cổng lỗi trong khi các cổng khác vẫn hoạt động, khả năng cao là lỗi cục bộ ở IC USB Hub hoặc đường mạch riêng của cổng đó, không nhất thiết liên quan đến PCH.

HDMI không lên hình nhưng máy vẫn nhận diện có màn hình thứ hai trong Windows, nguyên nhân là gì?
Đây là dấu hiệu tín hiệu Hotplug Detect vẫn hoạt động (hệ thống biết có màn hình) nhưng tín hiệu hình ảnh TMDS có vấn đề. Cần dùng oscilloscope kiểm tra tín hiệu tốc độ cao này.

Cổng LAN không sáng đèn có chắc chắn là IC LAN hỏng không?
Không chắc chắn. Cần kiểm tra nguồn cấp cho IC LAN trước, vì mất nguồn là nguyên nhân phổ biến hơn so với bản thân IC LAN chết hoàn toàn.

7. Kết luận

Lỗi không nhận cổng USB, HDMI hay LAN đều có chung nguyên tắc chẩn đoán: luôn loại trừ nguyên nhân từ thiết bị ngoài trước, sau đó kiểm tra nguồn cấp cơ bản trước khi đi vào tín hiệu tốc độ cao cần thiết bị chuyên dụng. Việc tuân thủ đúng thứ tự này giúp tránh kết luận nhầm và tiết kiệm đáng kể thời gian sửa chữa.
