Vcore là nguồn cấp trực tiếp cho lõi CPU, và đây cũng là một trong những đường nguồn dễ bị chập nhất trên mainboard laptop do phải chịu dòng lớn và chuyển mạch tần số cao liên tục. Vấn đề khó nhất khi gặp lỗi mất Vcore hoặc nghi chập nguồn CPU không phải là đo ra lỗi, mà là phân biệt chính xác lỗi nằm ở mạch VRM (bộ điều chỉnh điện áp) hay CPU đã chết thật sự — vì hai hướng xử lý này chi phí và kết quả hoàn toàn khác nhau. Bài viết tổng hợp nguyên nhân thường gặp và quy trình cách ly để tránh thay nhầm CPU khi lỗi thực ra chỉ ở VRM.

Mục lục

• 1. Dấu hiệu nhận biết lỗi Vcore / chập nguồn CPU
• 2. Sơ đồ khối mạch cấp nguồn CPU (VRM)
• 3. Bảng tổng hợp 13 nguyên nhân thường gặp
• 4. Quy trình cách ly: lỗi do VRM hay do CPU
• 5. Sai lầm thường gặp khi chẩn đoán lỗi nguồn CPU
• 6. Câu hỏi thường gặp (FAQ)
• 7. Kết luận

1. Dấu hiệu nhận biết lỗi Vcore / chập nguồn CPU

Nhóm lỗi liên quan nguồn CPU thường có các biểu hiện sau, mức độ nghiêm trọng tăng dần:

• Máy có đèn nguồn, quạt quay bình thường nhưng không lên hình, không POST
• Máy tắt ngay lập tức hoặc trong vài giây sau khi bấm nút nguồn (dấu hiệu chập cứng)
• Máy chạy được vài phút rồi tự sập nguồn, khởi động lại liên tục
• Đo dòng tiêu thụ khi cắm sạc tăng bất thường (trên 3-4A ngay cả khi chưa bấm nguồn) — dấu hiệu nghi chập
• Khu vực quanh CPU hoặc cụm cuộn cảm VRM nóng bất thường chỉ sau vài giây cấp điện

Phân biệt quan trọng: "mất Vcore" (không có điện áp) và "chập Vcore" (ngắn mạch xuống GND) là hai tình huống khác nhau, đòi hỏi hướng đo khác nhau. Cần xác định rõ bằng phép đo điện trở nguội trước khi cấp điện thử.

2. Sơ đồ khối mạch cấp nguồn CPU (VRM)

Mạch cấp nguồn Vcore trên laptop hiện đại đi theo trình tự:

Nguồn đầu vào (thường 19V hoặc rail trung gian) → IC điều khiển VRM (Controller) → DRMOS / MOSFET công suất → Cuộn cảm (Inductor) → Tụ lọc đầu ra → CPU (Vcore)

Song song với Vcore, CPU còn cần thêm các rail phụ trợ như VCCIO và VCCSA, thường do các IC nguồn nhỏ riêng biệt cấp, và các tín hiệu điều khiển như VR_ON (cho phép VRM chạy) và SVID (giao tiếp điện áp động giữa CPU và VRM).

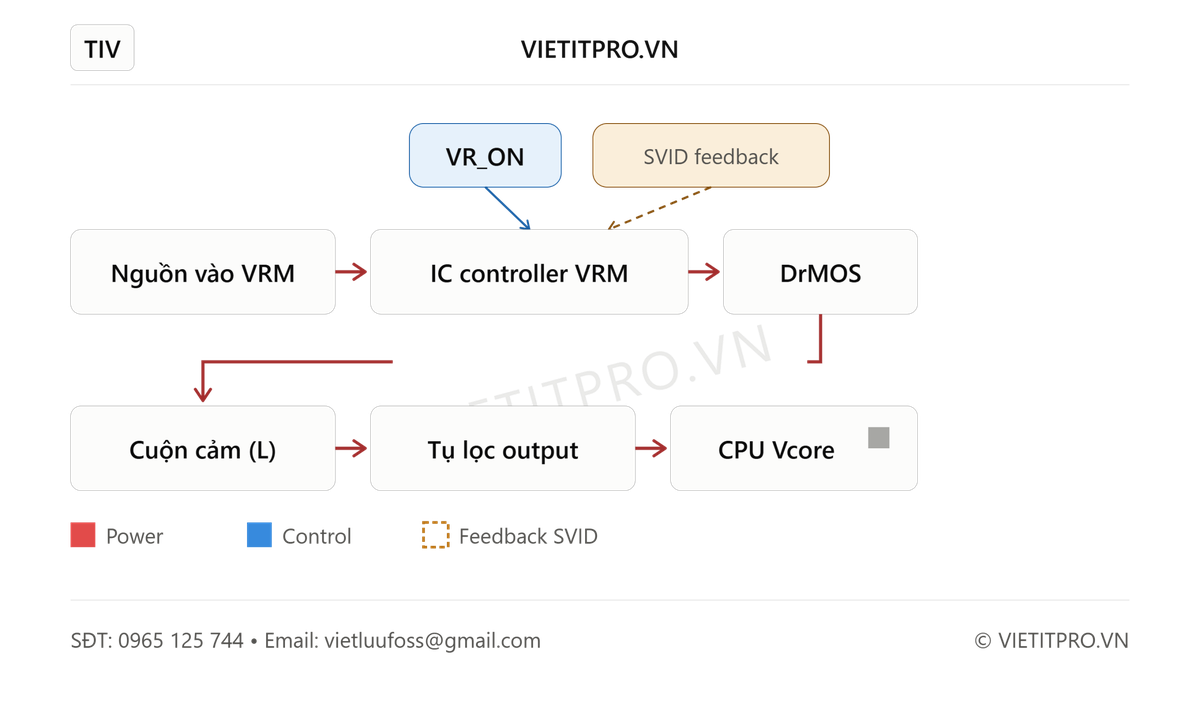

Sơ đồ khối mạch cấp nguồn Vcore CPU laptop — VIETITPRO.VN

3. Bảng tổng hợp 13 nguyên nhân thường gặp

Lưu ý: các giá trị đo, tên IC nêu dưới đây mang tính tham khảo theo dòng máy phổ biến — với từng board cụ thể, cần đối chiếu sơ đồ nguyên lý hoặc boardview trước khi kết luận.

4. Quy trình cách ly: lỗi do VRM hay do CPU

Đây là bước quan trọng nhất trong nhóm lỗi này, vì chi phí thay CPU rất cao trong khi phần lớn trường hợp thực tế lỗi chỉ nằm ở VRM.

Bước 0 — An toàn trước khi thao tác: rút adapter, tháo pin, xả tụ nguồn, đo xác nhận điện áp dưới 1V trước khi thao tác, dùng dây đeo chống tĩnh điện nếu có.

Bước 1 — Đo nguội trở kháng Vcore: đo điện trở tại cuộn cảm Vcore. Nếu gần 0Ω, có khả năng chập; nếu trong khoảng bình thường, chuyển sang bước đo có cấp điện.

Bước 2 — Tháo cuộn cảm để tách CPU khỏi VRM: đây là bước cách ly then chốt. Sau khi tháo cuộn cảm Vcore, đo riêng phía CPU và riêng phía VRM.

Bước 3 — Nếu phía CPU vẫn chập sau khi cách ly: khả năng cao CPU đã chết, không cần kiểm tra thêm VRM.

Bước 4 — Nếu phía CPU không chập sau khi cách ly: chập nằm ở phía VRM (DRMOS, IC controller, hoặc tụ lọc) — đây là hướng sửa chữa có chi phí thấp hơn nhiều so với thay CPU.

Bước 5 — Với trường hợp mất Vcore (không chập, chỉ không có điện áp): cấp nguồn giới hạn dòng trực tiếp vào Vcore đã tách VRM. Dòng tiêu thụ cao (trên khoảng 3A) thường chỉ ra CPU đã chết; dòng tiêu thụ thấp cho thấy CPU còn tốt, và cần tập trung kiểm tra tín hiệu điều khiển VRM (VR_ON, SVID) bằng oscilloscope.

Quy trình trên tuân thủ 2-Evidence Rule: chỉ kết luận CPU chết khi có ít nhất 2 bằng chứng độc lập (ví dụ: chập sau khi đã cách ly khỏi VRM và dòng tiêu thụ vượt ngưỡng bất thường khi cấp nguồn thử), tránh kết luận vội dựa trên một phép đo đơn lẻ.

5. Sai lầm thường gặp khi chẩn đoán lỗi nguồn CPU

• Kết luận CPU chết ngay khi thấy chập Vcore mà chưa cách ly VRM → phần lớn trường hợp chập thực ra nằm ở DRMOS hoặc tụ lọc, thay nhầm CPU vừa tốn kém vừa không giải quyết được lỗi gốc
• Cấp nguồn đầy đủ (không giới hạn dòng) để "thử cho máy lên" khi nghi chập → dòng chập không kiểm soát có thể làm cháy lan mạch in hoặc phá hủy thêm linh kiện lân cận
• Thay một DRMOS đơn lẻ trên mạch nhiều pha mà không thay đồng bộ các pha còn lại → các pha VRM thường hoạt động phối hợp; thay lẻ tẻ dễ gây mất cân bằng tải và tái hỏng sau thời gian ngắn
• Bỏ qua kiểm tra độ gợn sóng (ripple) khi máy có triệu chứng "chạy rồi sập" thay vì "không lên" → lỗi tụ rò không biểu hiện rõ ở phép đo tĩnh, cần đo động bằng oscilloscope khi có tải mới phát hiện được

6. Câu hỏi thường gặp (FAQ)

Mất Vcore có chắc chắn là CPU hỏng không?
Không. Mất Vcore có thể do CPU chết, nhưng cũng có thể do VRM không hoạt động (DRMOS lỗi, thiếu tín hiệu điều khiển, hoặc IC controller hỏng). Cần cách ly bằng cách tháo cuộn cảm để xác định chính xác trước khi kết luận.

Tại sao máy chạy được một lúc mới sập nguồn thay vì không lên ngay từ đầu?
Đây thường là dấu hiệu của tụ lọc Vcore bị rò hoặc suy giảm chất lượng (ESR tăng cao) chứ không phải chập cứng. Loại lỗi này cần đo bằng oscilloscope khi có tải, đo tĩnh bằng đồng hồ vạn năng thường không phát hiện được.

Chi phí sửa VRM so với thay CPU chênh lệch như thế nào?
Thay linh kiện VRM (DRMOS, tụ lọc, IC controller) thường có chi phí thấp hơn đáng kể so với CPU, đặc biệt với các dòng CPU đời mới. Đây là lý do quy trình cách ly ở Mục 4 rất quan trọng — tránh kết luận nhầm dẫn đến chi phí sửa chữa không cần thiết.

Máy đã sửa nhiều lần, nhiều IC đã thay nhưng vẫn không lên, có nên tiếp tục sửa không?
Với các trường hợp mainboard đã qua nhiều lần can thiệp và nhiều IC nguồn đã hỏng đồng thời, cần cân nhắc so sánh chi phí sửa tiếp tục với chi phí thay mainboard mới hoặc mainboard cũ còn tốt, vì khả năng phát sinh lỗi mới sau sửa chữa sẽ tăng theo số lần can thiệp.

7. Kết luận

Lỗi mất Vcore hoặc chập nguồn CPU là nhóm lỗi có chi phí quyết định sai lầm cao nhất trong sửa chữa mainboard, vì ranh giới giữa "sửa VRM chi phí thấp" và "thay CPU chi phí cao" chỉ được xác định chính xác qua quy trình cách ly đúng kỹ thuật. Việc tháo cuộn cảm để tách riêng CPU và VRM, kết hợp đo dòng tiêu thụ có giới hạn và áp dụng nguyên tắc 2 bằng chứng độc lập, giúp tránh những kết luận vội vàng gây tốn kém không cần thiết.

Nếu bạn nghi ngờ máy bị chập hoặc mất nguồn CPU và không có đủ dụng cụ đo dòng giới hạn, oscilloscope hay ảnh nhiệt để cách ly chính xác, hãy liên hệ đội ngũ kỹ thuật của VIETITPRO.VN để được kiểm tra và tư vấn phương án sửa chữa phù hợp.
