Sạc qua cổng USB Type-C trên laptop hiện đại phức tạp hơn nhiều so với sạc qua jack DC truyền thống, vì điện áp không cố định mà phải được "thương lượng" giữa laptop và adapter thông qua giao thức Power Delivery (PD). Khi quá trình thương lượng này thất bại, máy vẫn có thể nhận điện ở mức 5V cơ bản nhưng không nâng lên được 20V cần thiết để sạc pin hoặc cấp đủ công suất hoạt động. Bài viết tổng hợp các nguyên nhân thường gặp trong nhóm lỗi này.

Mục lục

• 1. Dấu hiệu nhận biết lỗi Type-C không lên 20V
• 2. Sơ đồ khối quá trình thương lượng nguồn Type-C
• 3. Bảng tổng hợp 3 nguyên nhân thường gặp
• 4. Quy trình kiểm tra theo thứ tự ưu tiên
• 5. Sai lầm thường gặp khi chẩn đoán lỗi Type-C
• 6. Câu hỏi thường gặp (FAQ)
• 7. Kết luận

1. Dấu hiệu nhận biết lỗi Type-C không lên 20V

• Cắm sạc Type-C, đèn báo có sáng nhưng Windows báo "sạc chậm" hoặc công suất sạc rất thấp so với công suất adapter
• Máy nhận điện ở mức cơ bản (đủ để đèn báo sạc sáng) nhưng pin không tăng hoặc tăng rất chậm
• Một số cổng Type-C trên máy sạc được, cổng còn lại không nhận (với máy có nhiều cổng Type-C)
• Máy chỉ sạc được với đúng adapter gốc, không nhận sạc từ adapter Type-C khác dù cùng chuẩn PD

Lưu ý: nếu cổng Type-C hoàn toàn không có bất kỳ phản ứng nào (không đèn báo, không nhận diện thiết bị), cần kiểm tra thêm khả năng lỗi vật lý ở đầu cổng hoặc cầu chì bảo vệ trước khi đi vào các nguyên nhân về giao thức PD.

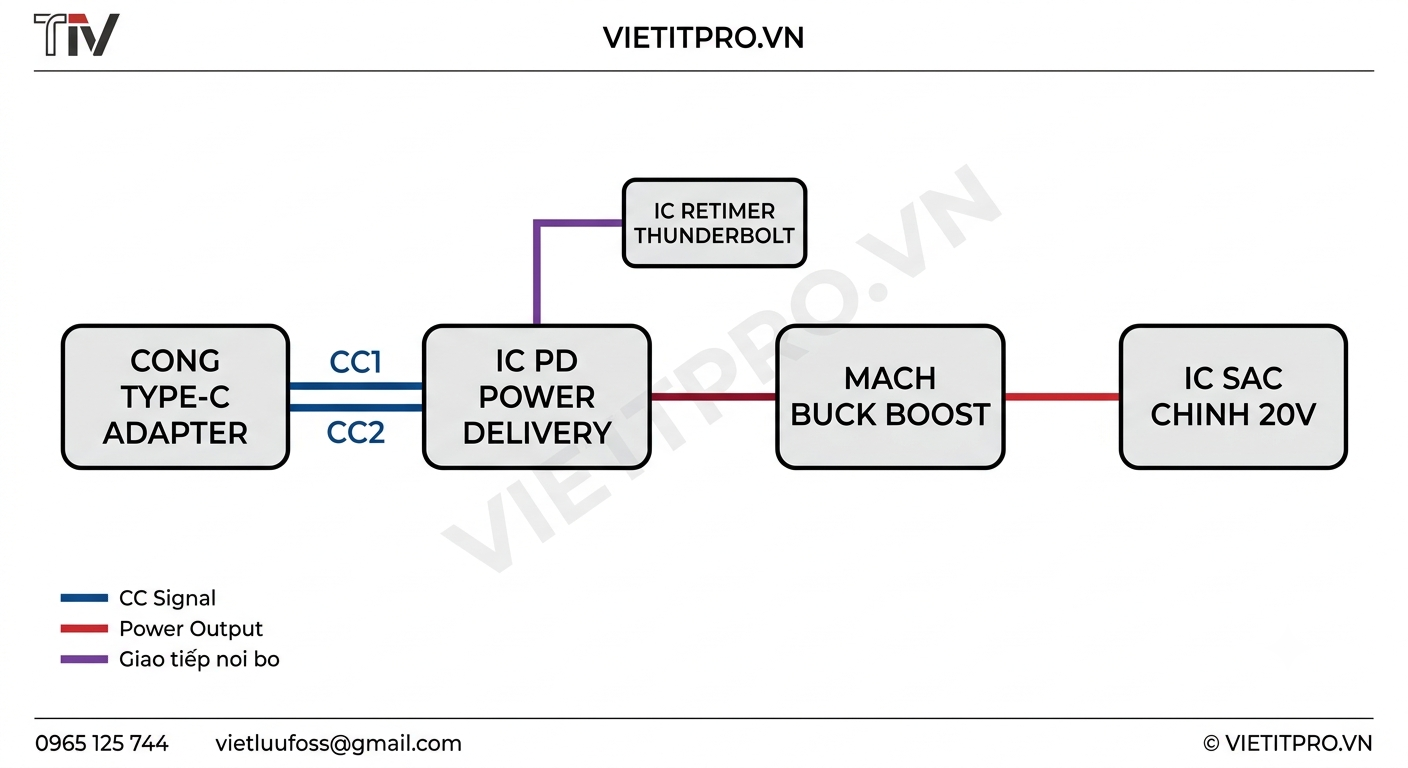

2. Sơ đồ khối quá trình thương lượng nguồn Type-C

Quá trình cấp nguồn qua Type-C đi qua các bước sau trước khi đạt được điện áp cao nhất có thể:

Cắm adapter → Phát hiện kết nối qua đường CC1/CC2 → IC PD (Power Delivery) thương lượng công suất với adapter → Mạch Buck-Boost nâng áp từ 5V lên mức đã thương lượng (thường 15V-20V) → Cấp cho IC sạc chính

Với các dòng máy hỗ trợ Thunderbolt, có thêm một lớp giao tiếp giữa IC PD và IC Retimer (bộ tái tạo tín hiệu tốc độ cao) — nếu lớp này lỗi, quá trình thương lượng nguồn cũng có thể bị ảnh hưởng dù bản thân IC PD vẫn hoạt động bình thường.

Sơ đồ khối quá trình thương lượng nguồn Type-C laptop — VIETITPRO.VN

3. Bảng tổng hợp 3 nguyên nhân thường gặp

Lưu ý: các giá trị đo, tên IC nêu dưới đây mang tính tham khảo theo dòng máy phổ biến — với từng board cụ thể, cần đối chiếu sơ đồ nguyên lý hoặc boardview trước khi kết luận.

4. Quy trình kiểm tra theo thứ tự ưu tiên

Bước 0 — An toàn trước khi thao tác: rút adapter, tháo pin, xả tụ nguồn, đo xác nhận điện áp dưới 1V trước khi thao tác.

Bước 1 — Loại trừ nguyên nhân từ adapter trước: thử với ít nhất một adapter PD chuẩn khác đã xác nhận hoạt động tốt trên thiết bị khác. Nếu vẫn không lên 20V với adapter chuẩn, lỗi chắc chắn nằm ở laptop.

Bước 2 — Kiểm tra tín hiệu CC trước tiên: đây là bước đo cơ bản nhất, xác định IC PD có tham gia được vào quá trình thương lượng hay không.

Bước 3 — Nếu tín hiệu CC bình thường nhưng vẫn không lên áp cao: chuyển sang kiểm tra mạch Buck-Boost, vì đây là khối chịu trách nhiệm nâng áp thực tế sau khi đã thương lượng xong.

Bước 4 — Với máy hỗ trợ Thunderbolt mà các bước trên đều bình thường: mới xem xét đến khả năng lỗi giao tiếp với IC Retimer, vì đây là nguyên nhân ít gặp hơn và đòi hỏi công cụ chuyên sâu hơn để xác nhận.

Áp dụng 2-Evidence Rule: kết luận IC PD hỏng cần cả bằng chứng "không có tín hiệu CC đặc trưng" và "đã loại trừ nguyên nhân từ adapter bằng cách thử adapter khác", tránh kết luận vội khi chỉ mới thử với một adapter duy nhất.

5. Sai lầm thường gặp khi chẩn đoán lỗi Type-C

• Không thử adapter khác trước khi kết luận lỗi ở laptop → nhiều trường hợp lỗi thực chất nằm ở adapter hoặc cáp Type-C không đạt chuẩn công suất cần thiết
• Thay ngay IC PD khi chưa đo tín hiệu CC bằng oscilloscope → đồng hồ vạn năng thông thường không đọc được tín hiệu dữ liệu tốc độ cao trên đường CC, cần thiết bị chuyên dụng để xác nhận trước khi kết luận
• Nhầm lẫn lỗi Buck-Boost với lỗi IC PD → hai khối này có vai trò khác nhau; nếu chỉ đo được có 5V mà vội kết luận IC PD hỏng trong khi thực chất IC PD đã thương lượng thành công nhưng mạch nâng áp không hoạt động, sẽ dẫn đến sửa sai hướng

6. Câu hỏi thường gặp (FAQ)

Tại sao cắm đúng adapter gốc thì sạc bình thường nhưng dùng adapter khác lại không lên 20V?
Có thể do adapter thay thế không hỗ trợ đúng chuẩn PD hoặc công suất mà laptop yêu cầu trong quá trình thương lượng. Nên thử với adapter đã xác nhận đạt chuẩn PD tương thích trước khi kết luận lỗi ở máy.

Máy có nhiều cổng Type-C, một cổng sạc được một cổng không, nguyên nhân là gì?
Mỗi cổng Type-C trên một số dòng máy có thể có IC PD hoặc đường mạch riêng biệt. Cổng không sạc được cần kiểm tra riêng theo đúng quy trình, không thể suy luận từ cổng còn lại vì mạch điều khiển độc lập.

Có cần thiết bị gì để tự kiểm tra lỗi này tại nhà không?
Bước cơ bản nhất (thử adapter khác) không cần thiết bị gì. Tuy nhiên để xác định chính xác nguyên nhân sâu hơn (tín hiệu CC, mạch Buck-Boost), cần oscilloscope và kỹ năng đọc tín hiệu giao thức PD, nên mang đến kỹ thuật viên có kinh nghiệm.

7. Kết luận

Lỗi cổng Type-C không lên 20V là nhóm lỗi đặc thù của công nghệ sạc hiện đại, đòi hỏi hiểu rõ quy trình thương lượng công suất giữa laptop và adapter thay vì chỉ đo điện áp đơn thuần. Việc loại trừ nguyên nhân từ adapter trước, sau đó kiểm tra theo đúng thứ tự tín hiệu CC rồi đến mạch Buck-Boost, giúp xác định chính xác khối gây lỗi trước khi thay thế IC.
