Trong quá trình triển khai hạ tầng mạng tại các dự án tòa nhà và nhà xưởng, việc lựa chọn sai Switch PoE không chỉ gây ra tình trạng mất kết nối chập chờn mà còn dẫn đến cháy nổ port hoặc hỏng hóc thiết bị đầu cuối (Camera, Access Point, IP Phone). Tại VietITPro.vn, chúng tôi đã tiếp nhận hàng trăm trường hợp lỗi nguồn do người dùng nhầm lẫn giữa các chuẩn PoE thụ động (Passive) và chủ động (Active). Bài viết này sẽ phân tích sâu về cơ chế vật lý và kinh nghiệm thực tế khi chọn thiết bị.
Bản chất kỹ thuật của PoE (Power over Ethernet)
PoE là công nghệ truyền tải điện năng trên chính cáp mạng (cáp xoắn đôi Cat5e, Cat6) để cấp nguồn cho các thiết bị mạng. Thay vì phải kéo thêm dây nguồn rời, PoE tận dụng các cặp dây đồng bên trong cáp mạng để truyền tải điện áp DC.
Để hiểu đúng về PoE, bạn cần nắm rõ hai phương thức truyền tải chính trên chuẩn Ethernet 10/100/1000BASE-T:
- Mode A (Endspan): Nguồn được truyền trên cùng các cặp dây tín hiệu dữ liệu (cặp 1-2 và 3-6). Cách này thường được các Switch PoE chính thống sử dụng.
- Mode B (Midspan): Nguồn được truyền trên các cặp dây không sử dụng cho dữ liệu (cặp 4-5 và 7-8). Đây là cách các thiết bị PoE Injector thụ động thường dùng.
Giải mã các chuẩn PoE (IEEE 802.3af/at/bt)
Đây là phần quan trọng nhất để tránh "bốc khói" thiết bị. Các chuẩn này quy định rõ điện áp (Voltage), dòng điện (Current) và cơ chế bắt tay (Handshake).
Cơ chế "Bắt tay" (Handshake) - Sự sống còn của thiết bị
Các Switch PoE chuẩn (Active) không bao giờ đẩy điện áp 48V-54V ra ngay lập tức. Trước khi cấp nguồn, chip điều khiển bên trong Switch sẽ thực hiện:
1. Detection (Dò tìm): Gửi một điện áp thấp vào đường truyền để kiểm tra xem thiết bị đầu cuối có phải là thiết bị hỗ trợ PoE hay không (dựa trên trở kháng đặc trưng 25k Ohm).
2. Classification (Phân loại): Xác định thiết bị cần bao nhiêu công suất (Class 0-8).
3. Power-up: Sau khi xác nhận đúng, Switch mới đóng rơ-le hoặc mở FET để cấp điện áp 48V.
Nếu bạn dùng các loại Switch PoE giá rẻ hoặc "Passive PoE", chúng bỏ qua bước này và đẩy thẳng 24V hoặc 48V vào thiết bị. Nếu thiết bị đầu cuối không hỗ trợ chuẩn đó, nguy cơ cháy nổ board mạch chủ là 99%.
kinh nghiệm thực tế khi chọn Switch PoE
Dựa trên kinh nghiệm sửa chữa tại VietITPro.vn, dưới đây là bộ tiêu chí kỹ thuật khi chọn mua thiết bị:
1. Phân biệt PoE Active và Passive (Cực kỳ quan trọng)
- Active PoE (Khuyên dùng): Tuân thủ IEEE 802.3af/at/bt. Có cơ chế bảo vệ chống ngắn mạch, quá tải. Nếu cắm nhầm vào máy tính, nó sẽ không cấp nguồn.
- Passive PoE (Cẩn trọng): Thường dùng cho các dòng thiết bị cũ hoặc chuyên dụng như Mikrotik đời cũ, Ubiquiti đời cũ. Điện áp luôn thường trực trên dây. Tuyệt đối không dùng cho hệ thống Camera IP phổ thông.
2. Tổng công suất nguồn (Total PoE Budget)
Đây là sai lầm phổ biến nhất của các kỹ thuật viên mới. Ví dụ: Switch 8 cổng PoE, mỗi cổng 30W (chuẩn 802.3at). Nhiều người nghĩ tổng công suất là 8 x 30 = 240W. Nhưng thực tế, nhà sản xuất thường chỉ cung cấp bộ nguồn (Power Supply) nội bộ khoảng 120W - 150W.
- Lời khuyên: Luôn tính tổng công suất tiêu thụ tối đa của tất cả Camera/AP + 20% dự phòng. Nếu thiếu hụt nguồn, Switch sẽ tự động ngắt các cổng ưu tiên thấp hơn (Port ưu tiên cao thường là cổng 1, 2).
3. Khoảng cách truyền dẫn và chất lượng cáp
Chuẩn PoE giới hạn khoảng cách 100m. Tuy nhiên, ở môi trường thực tế, điện áp bị sụt giảm (Voltage Drop) do điện trở dây đồng.
- Cáp mạng: Bắt buộc dùng cáp đồng nguyên chất (Copper). Tuyệt đối tránh cáp CCA (nhôm mạ đồng). Cáp CCA có điện trở cao, khi tải PoE nặng sẽ phát nhiệt, làm nóng cáp, gây ra hiện tượng sụt áp và suy hao tín hiệu nghiêm trọng.
- Giải pháp: Nếu cần kéo xa hơn 100m, hãy dùng PoE Extender chuẩn hoặc Switch PoE có chế độ "Extend" (thường giảm tốc độ xuống 10Mbps để truyền xa tới 250m).
4. Kiểm tra linh kiện nội bộ (Góc nhìn kỹ thuật viên)
Khi mở một con Switch PoE chất lượng, bạn sẽ thấy:
- Tụ điện: Sử dụng tụ rắn hoặc tụ hóa chất lượng cao (như Nippon Chemi-Con, Rubycon) để chịu được dòng tải ổn định.
- Chip điều khiển: Các dòng Switch tốt sử dụng chip controller (ví dụ của Texas Instruments hoặc Broadcom) có chức năng bảo vệ chống sét lan truyền (Surge Protection) tích hợp cho từng port.
- Tản nhiệt: Switch PoE sinh nhiệt rất lớn. Hãy chọn các loại có vỏ kim loại dày và khe thoát nhiệt rộng thay vì vỏ nhựa kín.
Các lỗi thường gặp và cách xử lý (Pan bệnh thực tế)
Hiện tượng 1: Camera chập chờn vào ban đêm
- Nguyên nhân: Ban ngày Camera không dùng hồng ngoại (IR), công suất thấp. Ban đêm hồng ngoại bật, công suất tăng vọt, vượt quá khả năng cấp nguồn của Switch hoặc do sụt áp trên dây cáp kém chất lượng.
- Cách xử lý: Đo điện áp tại đầu cuối (đầu cắm vào camera) khi bật hồng ngoại. Nếu dưới 44V, cần thay cáp hoặc dùng nguồn rời.
Hiện tượng 2: Port PoE bị cháy đen (Sốc điện)
- Nguyên nhân: Do sét đánh lan truyền qua đường dây mạng ngoài trời.
- Cách xử lý: Luôn phải có thiết bị chống sét (Surge Protector) cho các đường cáp đi ngoài trời trước khi cắm vào Switch. Tại VietITPro.vn, chúng tôi thường gặp các ca cháy chip IC điều khiển nguồn PoE do không có tiếp địa (Grounding) cho Switch.
Câu hỏi thực tế (FAQ)
Hỏi: Tôi có thể dùng Switch PoE 802.3af cho thiết bị 802.3at không?
Đáp: Được, nhưng thiết bị 802.3at sẽ chỉ chạy ở chế độ công suất thấp (15.4W). Nếu thiết bị đó cần nhiều điện hơn (ví dụ Camera PTZ quay quét), nó sẽ khởi động lại liên tục hoặc không hoạt động được các tính năng phụ.
Hỏi: Tại sao Switch PoE của tôi lại bị treo khi cắm đủ số lượng Camera?
Đáp: Khả năng cao bạn đã vượt quá "PoE Budget". Hãy kiểm tra tổng công suất tiêu thụ của các Camera. Nếu tổng công suất thực tế sát hoặc vượt mức công suất nguồn (PSU) của Switch, Switch sẽ bị quá nhiệt hoặc tự ngắt mạch bảo vệ.
Hỏi: Có nên mua Switch PoE cũ (second-hand) không?
Đáp: Chỉ nên mua khi bạn có thiết bị đo (Multimeter/PoE Tester) để kiểm tra điện áp đầu ra ổn định. Switch PoE cũ thường bị lão hóa tụ nguồn, dẫn đến nhiễu điện áp, làm hỏng mạch nguồn của Camera sau một thời gian ngắn.
Lời kết từ Kỹ Sư Phần Cứng

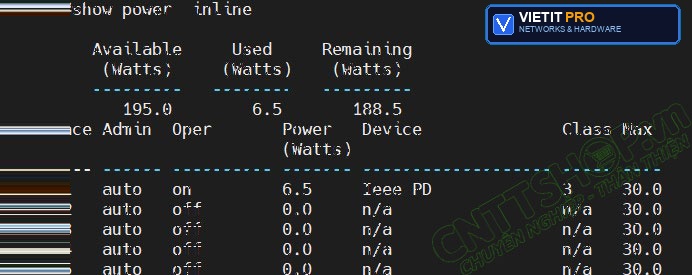

Việc lựa chọn Switch PoE không chỉ dừng lại ở bài toán chi phí. Một hệ thống mạng ổn định phụ thuộc vào sự đồng bộ giữa chuẩn PoE, chất lượng cáp mạng và khả năng chịu tải của thiết bị nguồn. Tại VietITPro.vn, chúng tôi luôn khuyên khách hàng ưu tiên các dòng Switch có hỗ trợ quản lý (Managed Switch) để có thể theo dõi công suất tiêu thụ của từng port qua giao diện Web/SNMP, giúp việc bảo trì và xử lý sự cố trở nên chủ động hơn.
Nếu bạn gặp khó khăn trong việc thiết kế hệ thống hoặc thiết bị PoE của bạn gặp sự cố hỏng mạch, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi để được tư vấn các giải pháp đo đạc và khắc phục chuyên sâu nhất.
