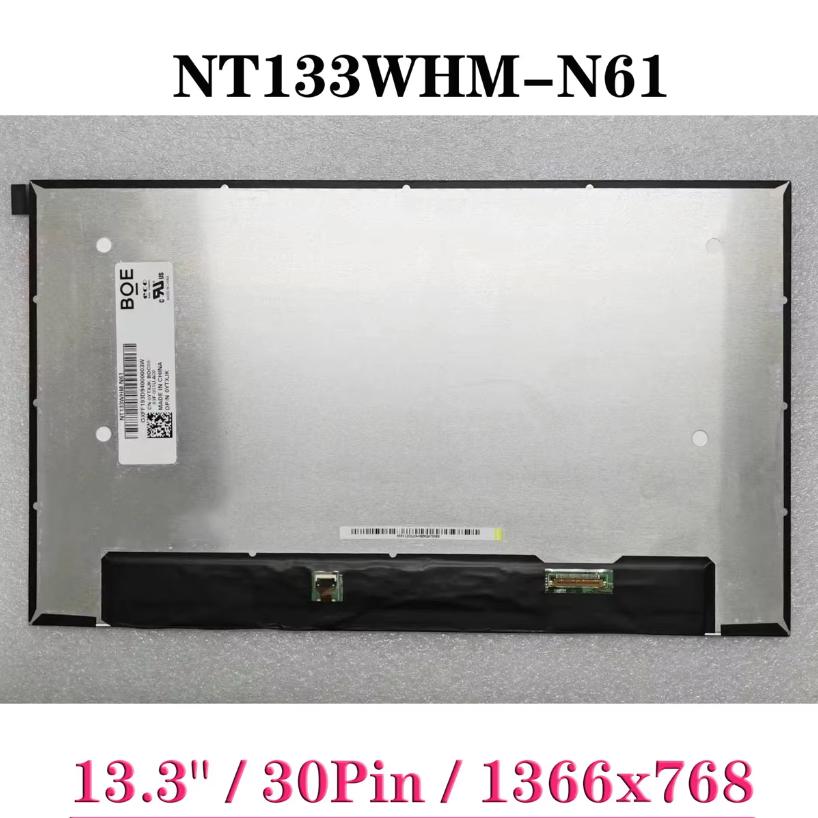

Thông Số Kỹ Thuật Màn Hình 13.3 Inch LED Slim 30 Pin Cho Dell Latitude 5300

Dòng máy doanh nhân Dell Latitude từ xưa đến nay luôn nổi tiếng với sự bền bỉ, thiết kế vỏ hợp kim magie hoặc nhôm nguyên khối chắc chắn, phục vụ đắc lực cho giới văn phòng và kỹ thuật. Tuy nhiên, việc cấn vật thể lạ bàn phím, rơi vỡ hay lỗi sọc màn hình do lão hóa cáp tín hiệu vẫn là những tai nạn khó tránh khỏi trong quá trình sử dụng hàng ngày. Tại phòng kỹ thuật của VietITPro.vn ở TP.HCM, dòng Latitude từ thế hệ cũ đến các đời mới chip Intel Core thế hệ 10, 11 hay AMD Ryzen luôn chiếm tỷ lệ tiếp nhận sửa chữa thay thế linh kiện màn hình khá cao.

Bài viết này đúc kết từ kinh nghiệm thực tế hàng ngàn ca thay thế màn hình thực tế tại trung tâm, nhằm mổ xẻ tường tận về chuẩn cáp eDP 30-pin, tấm nền IPS, các mã lỗi hiển thị và đặc biệt là quy trình an toàn điện tối thượng: bắt buộc phải ngắt nguồn pin trước khi thao tác.

Giải Mã Tiêu Chuẩn Màn Hình Dell Latitude Doanh Nhân Hiện Nay

Khi nhắc đến phân khúc laptop doanh nhân Dell Latitude, các kỹ sư phần cứng thường chia thành hai nhóm cấu trúc màn hình chính dựa trên thế hệ máy: các dòng phổ thông/cổ điển (như Latitude 5480, 5490, 7480, 7490) và các dòng thế hệ mới viền mỏng (như Latitude 5400, 5410, 5420, 7400, 7410, 7420).

Sự chuyển dịch từ chuẩn TN sang IPS và độ phân giải chuẩn

Ở các thế hệ cũ, Dell Latitude cấu hình tiêu chuẩn thường sử dụng tấm nền TN (Twisted Nematic) với độ phân giải HD (1366x768) hoặc Full HD (1920x1080) chất lượng hiển thị kém, góc nhìn hẹp, ám xanh và gây mỏi mắt rõ rệt khi làm việc lâu. Ngày nay, việc nâng cấp hoặc thay thế màn hình cho Dell Latitude đều đồng bộ sang tấm nền IPS (In-Plane Switching) với góc nhìn rộng 178 độ, tái tạo màu sắc chuẩn sRGB từ 45% đến 100% tùy theo phân khúc linh kiện.

Chi tiết kỹ thuật giao tiếp eDP 30-Pin trên Dell Latitude

Giao tiếp eDP (Embedded DisplayPort) là chuẩn truyền dẫn tín hiệu hình ảnh số từ chipset hoặc bộ xử lý đồ họa tích hợp trực tiếp lên tấm nền LCD thông qua cáp màn hình (LCD Cable). Trên các dòng Dell Latitude phổ thông và cận cao cấp, chuẩn eDP 30-pin là lựa chọn phổ biến nhất.

Cấu trúc 30 chân pin của cáp eDP phân bổ các đường tín hiệu cốt lõi bao gồm:

• Nguồn nuôi LCD (VDD / Panel Power): Thường là nguồn 3.3V hoặc 5V cấp trực tiếp từ bo mạch chủ lên màn hình thông qua các cuộn dây lọc nhiễu và MOSFET đóng mở nguồn do IC nguồn màn hình quản lý.
• Các làn truyền dữ liệu tốc độ cao (Main Link Lanes): Gồm các cặp tín hiệu vi sai (Lane 0+, Lane 0-, Lane 1+, Lane 1-,...) chịu trách nhiệm truyền tải dữ liệu hình ảnh dạng gói (packetized video data).
• Kênh phụ trợ (AUX Channel - Auxiliary): Kênh giao tiếp hai chiều dùng để truyền dữ liệu cấu hình EDID (Extended Display Identification Data), quản lý nguồn điện và các lệnh điều khiển giữa mainboard và tấm nền LCD.
• Tín hiệu điều khiển đèn nền (Backlight Control): Bao gồm chân cấp nguồn dòng cao cho LED Driver (thường từ 12V đến 19V tùy thiết kế mạch Inverter/LED Driver), tín hiệu bật tắt đèn nền (BL_EN) và tín hiệu điều chỉnh độ sáng dạng xung PWM (Pulse Width Modulation).

Hiểm Họa Chết Người Khi Không Ngắt Nguồn Pin Trước Khi Thay Màn Hình

Một trong những sai lầm kinh điển của thợ sửa chữa tay ngang hoặc người dùng tự mua linh kiện về thay tại nhà là quên ngắt nguồn pin (Battery Disconnection) trước khi tháo lắp cáp màn hình. Tại VietITPro.vn, chúng tôi đã tiếp nhận không dưới hàng chục ca máy Dell Latitude "chết" mainboard, mất hiển thị, hoặc cháy nổ chip điều khiển chỉ vì sự chủ quan này.

Phân tích hiện tượng sốc điện và chạm chập trên mạch LVDS/eDP

Nhiều người lầm tưởng rằng chỉ cần tắt nguồn laptop (Shut Down) hoặc gập máy lại là hoàn toàn an toàn. Thực tế kỹ thuật hoàn toàn ngược lại:

1. Trạng thái lưu điện chờ (Standby Power): Trên các dòng Dell Latitude hiện đại, ngay cả khi máy đã tắt, các đường nguồn cấp trước (như 3.3V_ALW, 5V_ALW) vẫn hoạt động để nuôi mạch quản lý nguồn (Embedded Controller - EC), mạch sạc pin và các mạch logic chờ lệnh kích nguồn.

2. Điện áp chân nguồn màn hình (LCD_VDD): Trên nhiều bo mạch chủ Dell, nguồn cấp 3.3V cho màn hình luôn trực chờ hoặc chỉ bị ngắt qua một lệnh phần mềm nhỏ. Khi bạn cắm hoặc rút cáp eDP 30-pin trong lúc pin vẫn kết nối với mainboard, các chân tiếp xúc kim loại bên trong đầu cáp sẽ quét qua các vị trí khác nhau.

3. Hậu quả thảm khốc: Việc lệch pha tiếp xúc khi có điện áp 3.3V hoặc nguồn đèn nền 19V chạm vào các đường tín hiệu dữ liệu (Main Link) sẽ tạo ra dòng điện quá tải đi ngược về chipset đồ họa (GPU tích hợp trong CPU) hoặc làm nổ linh kiện nhỏ trên mạch T-Con (Timing Controller) gắn liền với tấm nền LCD. Kết quả là:

• Cháy cầu chì bảo vệ (Fuse) trên bo mạch chủ, mất nguồn cấp màn hình (máy vẫn chạy quạt, xuất hình ra cổng HDMI bình thường nhưng màn hình trong tối thui hoặc trắng xóa).
• Chập chết IC nguồn màn hình trên mainboard.
• Phá hủy hoàn toàn các cổng giao tiếp dữ liệu bên trong CPU, buộc phải đóng lại CPU hoặc thay thế toàn bộ mainboard rất tốn kém.

Quy trình ngắt nguồn chuẩn kỹ thuật tại VietITPro.vn

Để triệt tiêu hoàn toàn rủi ro trên, các kỹ sư của chúng tôi luôn tuân thủ tuyệt đối quy trình gồm 4 bước trước khi chạm vào bất kỳ con ốc nào của màn hình:

• Bước 1: Tắt hoàn toàn thiết bị, tháo bỏ sạc (AC Adapter).
• Bước 2: Mở nắp lưng (Bottom Case) của Dell Latitude.
• Bước 3: Rắc co và rút giắc cắm cáp pin (Battery Connector) ra khỏi bo mạch chủ một cách dứt khoát.
• Bước 4: Nhấn và giữ nút nguồn (Power Button) trong khoảng 5-10 giây để xả toàn bộ điện tích còn tồn dư trong các tụ lọc nguồn trên toàn hệ thống (Residual Voltage Discharge).

Triệu Chứng Thực Tế Và Nguyên Nhân Hỏng Màn Hình Dell Latitude

Trong quá trình tiếp nhận máy từ khách hàng tại TPHCM, các kỹ thuật viên thường phân loại các lỗi màn hình Dell Latitude thành những dạng pan bệnh cụ thể sau đây:

1. Vỡ kính, chảy mực (LCD Bleeding / Physical Damage)

• Nguyên nhân: Do tác động vật lý mạnh, va đập trong balo, hoặc để quên vật cứng (như USB, tai nghe, kẹp giấy) trên bàn phím rồi gập máy lại.
• Biểu hiện: Xuất hiện các vết loang mực tím/đen, sọc ngang dọc tại điểm va đập, màn hình tối một góc hoặc mất hình hoàn toàn một phần.

2. Lỗi sọc chỉ màn hình (Vertical / Horizontal Lines)

• Nguyên nhân: Do đứt gãy mạch dẫn bên trong tấm nền LCD (lỗi COF - Chip On Film) hoặc lỗi tiếp xúc tại đầu cáp eDP.
• Biểu hiện: Có một hoặc nhiều đường sọc màu mảnh chạy dọc hoặc ngang màn hình. Sọc có thể thay đổi khi bóp nhẹ viền màn hình hoặc khi gập mở máy ở các góc độ khác nhau.

3. Màn hình nhấp nháy (Flickering), chập chờn khi gập mở

• Nguyên nhân: Cáp màn hình bị gập gãy theo bản lề sau thời gian dài sử dụng, hoặc chân tiếp xúc bị oxy hóa do môi trường ẩm thấp tại TPHCM.
• Biểu hiện: Màn hình bị giật hình, chớp nháy liên tục, hoặc mất hình khi mở máy vượt quá một góc độ nào đó.

4. Màn hình tối mờ, nhìn kỹ mới thấy hình (Backlight Failure)

• Nguyên nhân: Đứt đường cấp nguồn đèn nền LED, cháy mạch LED driver trên bo mạch chủ, hoặc hỏng hệ thống dây dẫn LED bên trong panel màn hình.
• Biểu hiện: Máy vẫn hoạt động bình thường, cắm màn hình ngoài qua cổng HDMI/Type-C hiển thị tốt, nhưng màn hình tích hợp trong máy tối đen, phải lấy đèn pin chiếu sát mới thấy biểu tượng hệ điều hành.

Quy Trình Thay Màn Hình Dell Latitude Lấy Liền Tại VietITPro.vn

Với phương châm minh bạch, chuyên nghiệp và tốc độ, quy trình dịch vụ thay màn hình Dell Latitude lấy liền tại trung tâm của chúng tôi được tối ưu hóa qua các bước tiêu chuẩn kỹ thuật cao:

Bước 1: Tiếp nhận, kiểm tra toàn diện và tư vấn linh kiện

• Kỹ thuật viên tiếp nhận máy, cùng khách hàng kiểm tra kỹ lưỡng các chức năng khác (bàn phím, Wi-Fi, âm thanh, bản lề).
• Tiến hành xuất hình ảnh qua cổng ngoài để loại trừ lỗi từ bo mạch chủ (Mainboard) hay GPU.
• Tư vấn đúng mã màn hình chuẩn eDP 30-pin IPS phù hợp với từng đời máy (ví dụ: màn hình HD nâng cấp lên Full HD IPS, màn hình chống lóa độ sáng cao...). Báo giá trọn gói minh bạch, không phát sinh chi phí.

Bước 2: Thực hiện các biện pháp an toàn tĩnh điện và ngắt nguồn

• Kỹ sư đưa máy lên bàn kỹ thuật có lót thảm cao su chống tĩnh điện (ESD Mat).
• Đeo vòng khử tĩnh điện (ESD Wrist Strap).
• Tháo ốc nắp lưng, tiến hành ngắt giắc cắm pin và xả điện tích theo đúng tiêu chuẩn kỹ thuật đã phân tích ở trên.

Bước 3: Tháo lắp màn hình cũ và vệ sinh khe tản nhiệt

• Tháo lớp viền màn hình (Bezel) đối với dòng máy dày đời cũ, hoặc tháo keo dán chuyên dụng (LCD Adhesive Strips) / tháo ốc lưng đối với các dòng Latitude viền mỏng đời mới.
• Tách nhẹ tấm nền LCD hỏng ra khỏi khung nhôm/nắp sau (Back Cover).
• Vệ sinh sạch sẽ bụi bẩn bám quanh khe tản nhiệt, bản lề và đầu cắm cáp eDP bằng dung dịch chuyên dụng và chổi quét tĩnh điện.

Bước 4: Lắp đặt màn hình mới chuẩn eDP 30-Pin IPS

• Lắp tấm nền LCD mới chính hãng tương thích hoàn toàn vào khung máy.
• Cố định cáp eDP 30-pin vào khe cắm một cách chính xác, đảm bảo lẫy khóa cáp được sập chặt và dán băng dính cách điện/chống nhiễu chuyên dụng (Kapton Tape) đúng vị trí ban đầu.
• Kết nối lại giắc pin vào mainboard (sau khi đã hoàn tất mọi thao tác kết nối màn hình).

Bước 5: Kiểm tra chất lượng (QC) và bàn giao

• Lắp ráp lại hoàn thiện vỏ máy, siết chặt hệ thống ốc vít đúng lực siết kỹ thuật.
• Khởi động máy, kiểm tra độ sáng, độ tương phản, điểm chết pixel (Dead Pixels), góc nhìn và độ mượt của màn hình mới.
• Dán tem bảo hành kỹ thuật, viết phiếu bảo hành từ 06 đến 12 tháng và bàn giao máy ngay lập tức cho khách hàng trong vòng 20 - 30 phút.

Các Câu Hỏi Thường Gặp (FAQ) Về Thay Màn Hình Dell Latitude

1. Thay màn hình Dell Latitude từ độ phân giải HD (1366x768) lên Full HD (1920x1080) có được không?

Trả lời: Hoàn toàn được đối với hầu hết các dòng Dell Latitude sử dụng chuẩn cáp eDP 30-pin. Tuy nhiên, một số dòng máy đời cũ nguyên bản dùng cáp eDP 30-pin loại chỉ hỗ trợ tín hiệu 1 làn (Single Lane) sẽ chỉ xuất tối đa độ phân giải HD. Khi kỹ thuật viên kiểm tra thực tế, nếu cáp cũ không đáp ứng băng thông cho Full HD, chúng tôi sẽ tiến hành thay đồng bộ cả cáp màn hình chuẩn Full HD tương ứng để đảm bảo hình ảnh sắc nét, không bị nhòe hay sọc tín hiệu.

2. Linh kiện màn hình thay thế tại VietITPro.vn là hàng chính hãng hay linh kiện bên thứ ba?

Trả lời: Chúng tôi sử dụng các tấm nền LCD chất lượng cao từ các nhà sản xuất màn hình hàng đầu thế giới chuyên cung cấp cho Dell như LG Display, AU Optronics (AUO), Innolux, BOE hoặc Samsung. Các màn hình này đều là hàng mới 100% (Brand New), đạt chuẩn tương thích tuyệt đối 100% với thông số phần cứng gốc của Dell Latitude, không bán hàng tái chế (refurbished) kém chất lượng.

3. Tại sao sau khi thay màn hình mới, máy lại xuất hiện hiện tượng đốm sáng hoặc điểm chết?

Trả lời: Điểm chết (Dead/Stuck Pixel) là lỗi kỹ thuật có tỷ lệ xuất sắc nhỏ xảy ra ngay từ quá trình sản xuất tấm nền tinh thể lỏng tại nhà máy (vẫn nằm trong tiêu chuẩn cho phép của nhà sản xuất quốc tế nếu dưới số lượng quy định). Tuy nhiên, tại VietITPro.vn, chúng tôi thực hiện quy trình kiểm tra cực kỳ nghiêm ngặt trước khi lắp ráp. Mọi màn hình thay thế đều được bảo hành đổi mới hoàn toàn nếu xuất hiện điểm chết hoặc lỗi bất thường trong suốt thời gian bảo hành.

Tổng Kết

Việc thay thế màn hình cho dòng laptop doanh nhân Dell Latitude đòi hỏi sự am hiểu sâu sắc về cấu trúc phần cứng, chuẩn kết nối eDP 30-pin cũng như tuân thủ tuyệt đối quy trình an toàn điện (đặc biệt là thao tác ngắt nguồn pin). Một sơ suất nhỏ trong thao tác có thể biến một lỗi màn hình đơn giản thành sự cố cháy nổ bo mạch chủ phức tạp.

Nếu bạn đang sinh sống và làm việc tại TP.HCM, cần tìm một địa chỉ sửa chữa bo mạch (PCB) và thay thế linh kiện laptop chuyên sâu, minh bạch, lấy liền với đội ngũ kỹ sư tay nghề cao, hãy đến với VietITPro.vn. Chúng tôi cam kết mang lại giải pháp kỹ thuật hoàn hảo, giúp chiếc Dell Latitude của bạn nhanh chóng hồi sinh với chất lượng hiển thị sắc nét như nguyên bản.
