Tại xưởng sửa chữa bo mạch (PCB) của VietITPro.vn tại TP.HCM, không dưới ba lần mỗi tuần, chúng tôi tiếp nhận các dòng laptop và máy tính đồng bộ rơi vào tình trạng "chết lâm sàng" chỉ vì một lỗi tưởng chừng rất nhỏ: đứt cáp tín hiệu phím nguồn, rách bẹ cáp bàn phím tích hợp (đặc biệt là các dòng ultrabook mỏng nhẹ như Asus Zenbook, Dell XPS hay MacBook đời cũ), hoặc chập cháy mạch ma trận bàn phím làm liệt hoàn toàn nút nguồn vật lý. Thay vì tư vấn khách hàng thay thế cả cụm vỏ (topcase) hoặc bộ bàn phím có chi phí đắt đỏ, phương án "câu chế mạch và nút kích nguồn ngoài" dưới góc độ kỹ thuật chuyên sâu là giải pháp tối ưu, tiết kiệm và bền bỉ nếu được thực hiện đúng chuẩn vi điện tử.
Bài viết này sẽ hướng dẫn anh em thợ sửa chữa và những người am hiểu kỹ thuật cách xử lý triệt để, an toàn và thẩm mỹ các trường hợp hỏng bàn phím, đứt cáp kích nguồn trên cả laptop và mainboard PC.
Phân Tích Bản Chất Mạch Kích Nguồn (Power Button Circuit) Trên Mainboard
Trước khi mỏ hàn chạm vào bo mạch, việc đầu tiên một kỹ sư phần cứng phải làm là hiểu rõ nguyên lý hoạt động của tín hiệu kích nguồn.
Hầu hết các dòng mainboard hiện đại từ thế hệ Intel Core Gen 4 đến Gen 13/14 và các dòng AMD Ryzen tương ứng đều sử dụng cơ chế kích nguồn dạng điện áp kéo xuống (Active Low / Pull-up to High). Nút nguồn vật lý thực chất chỉ là một công tắc dạng nhấn nhả (Momentary Tactile Switch). Một đầu được nối mass (GND), đầu còn lại được kéo lên mức cao (thường là 3.3V hoặc 5V thông qua một điện trở treo - pull-up resistor) và chạy thẳng vào chân nhận lệnh của Chip quản lý nguồn (Super I/O - ví dụ các mã phổ biến như ITE IT8586E, KB9012QF, NCT6776F) hoặc trực tiếp vào Chipset/PCH/SoC đối với các dòng máy đời mới tích hợp EC trong SoC.
Khi bạn bấm nút nguồn, chân tín hiệu này bị kéo sập xuống mức 0V (GND). Siêu I/O hoặc PCH nhận được sườn âm (falling edge) này sẽ hiểu là lệnh "Power On", từ đó kích hoạt chuỗi nguồn tuyến tính (Power Sequence) giải phóng các mức nguồn cấp cho CPU, RAM, Chipset.
Các dạng hỏng hóc thực tế thường gặp

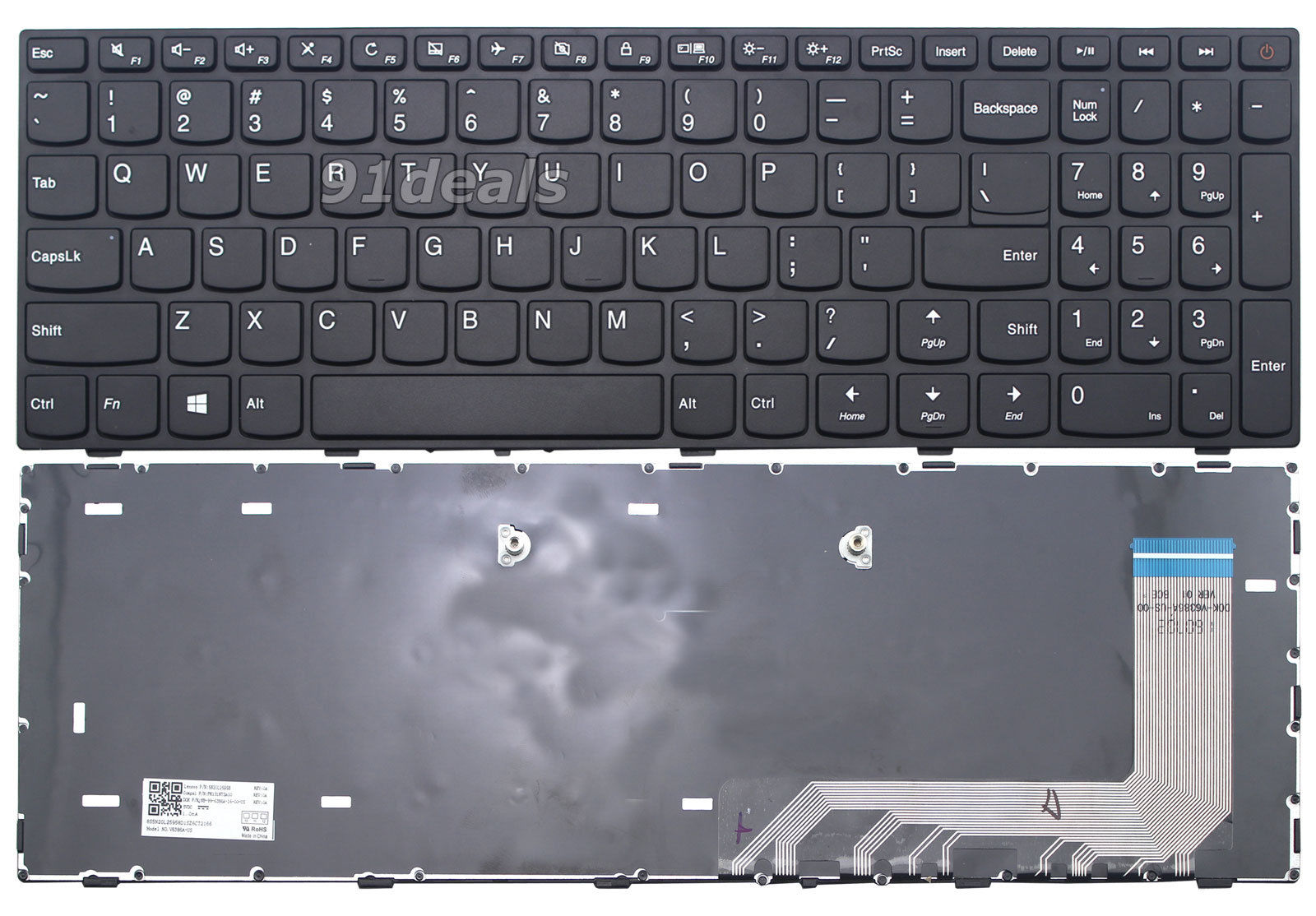

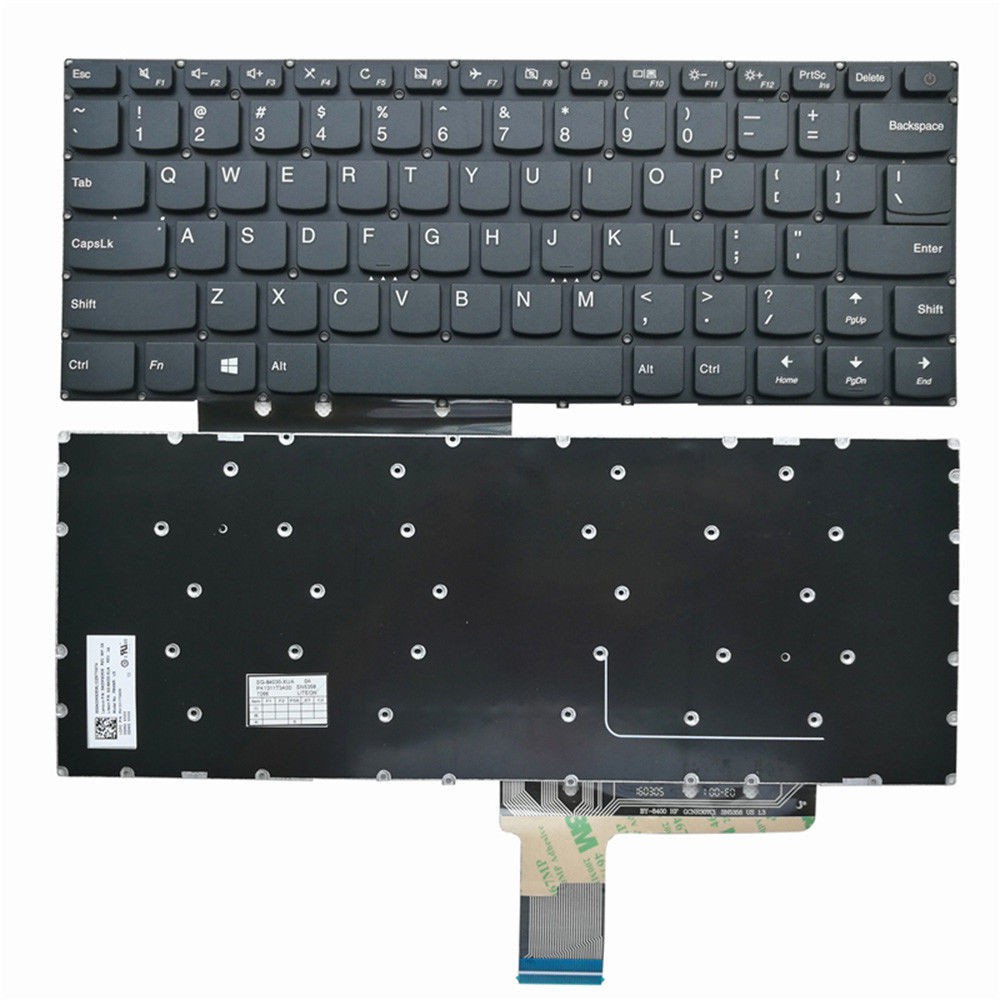

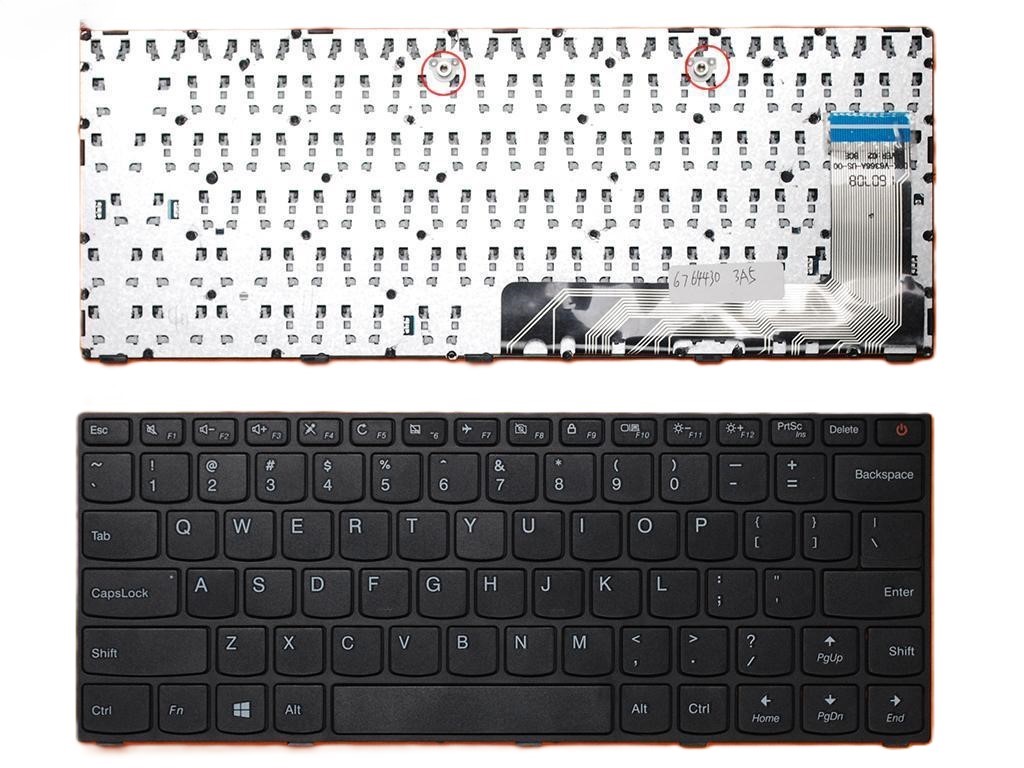

- Đứt mạch trên bẹ cáp phím (FPC/FFC Cable): Do gập mở màn hình nhiều lần, cáp bị gãy đồng bên trong lớp nhựa dẻo.
- Oxi hóa chân tiếp xúc trên socket ZIF (Zero Insertion Force): Hơi ẩm làm rỉ sét các chân đồng trên socket, mất kết nối tín hiệu PWR_BTN#.
- Chập ma trận bàn phím (Keyboard Matrix Short): Phím bấm bị chạm do nước đổ vào, kéo chân tín hiệu nguồn luôn ở trạng thái sập mass, khiến máy tự kích nguồn liên tục hoặc không thể bật bằng nút nguồn tích hợp.
Chuẩn Bị Dụng Cụ Và Vật Liệu Chuyên Dụng
Để tiến hành câu chế mạch và làm nút kích nguồn ngoài đạt độ bền công nghiệp, bàn làm việc của bạn cần trang bị các công cụ sau:
Quy Trình 5 Bước Xử Lý Khi Đứt Cáp Kích Nguồn Hoặc Hỏng Phím Tích Hợp
Dưới đây là quy trình thực tế được chuẩn hóa tại xưởng VietITPro.vn để xử lý triệt để bài toán mất nút nguồn.
Bước 1: Khảo sát sơ đồ mạch (Boardview / Schematic) và Xác định điểm test (Test Point)
Đừng bao giờ hàn mù. Hãy tìm kiếm boardview (.brd) hoặc schematic tương ứng của mã mainboard (ví dụ: LA-C841P, NM-A311, DA0ZKYMB8E0).
- Tìm kiếm từ khóa
PWR_BTN#,ON/OFF#,EC_PWRBTN#trên phần mềm xem boardview (OpenBoardview hoặc BoardViewer). - Xác định chân tín hiệu của nút nguồn trên socket bàn phím (Keyboard Connector).
- Xác định một đầu còn lại của nút nguồn luôn phải là chân GND (Mass). Nếu trên socket không có chân GND gần đó, bạn có thể lấy mass bất kỳ từ vỏ lồng sắt của cổng USB, cổng Audio hoặc các lỗ bắt ốc mainboard.
Bước 2: Xử lý cách ly mạch phím cũ bị chập (Trường hợp liệt do chạm phím)
Nếu bàn phím zin bị chập nước dẫn đến treo lệnh nguồn, việc đầu tiên là phải cô lập đường tín hiệu phím nguồn khỏi bàn phím cũ.
- Dùng dao mổ y tế (Scalpel) cạo nhẹ lớp sơn xanh bảo vệ mạch trên bẹ cáp mềm hoặc trên mainboard để cắt đứt đường mạch tín hiệu phím nguồn đi từ bàn phím vào.
- Hoặc tinh tế hơn, hãy nhấc chân linh kiện hoặc cắt đường đồng ngay tại chân số mấy của socket bàn phím tương ứng với tín hiệu
PWR_BTN#(dùng kính hiển vi soi nổi để thao tác chính xác tuyệt đối).
Bước 3: Định hình vị trí đặt nút kích nguồn ngoài
Tùy thuộc vào thiết kế của vỏ máy (chassis) hoặc yêu cầu của khách hàng:
- Đối với Laptop: Khoét một lỗ nhỏ đường kính khoảng 6mm ở phần nhựa trống bên hông máy (gần khe tản nhiệt hoặc cạnh cổng kết nối) để lắp nút nhấn cơ học nhỏ gọn.
- Đối với PC / Mainboard tháo vỏ (Bench Table / Mining): Gắn trực tiếp nút bấm lên khung máy hoặc dùng dây dẫn dài ra bên ngoài thùng máy.
Bước 4: Thi công câu dây đồng và gia cố bằng keo UV
Đây là bước đòi hỏi tay nghề khéo léo của người thợ:
1. Hàn dây tín hiệu: Cạo nhẹ lớp cách điện của một đoạn dây đồng tráng men, chấm một ít nhựa thông (flux), đặt vào điểm test (Test Point) của chân PWR_BTN# trên mainboard hoặc ngay chân phía sau của socket bàn phím, dùng mỏ hàn chấm nhẹ để thiếc ăn đều.
2. Hàn dây Mass (GND): Hàn một sợi dây thứ hai vào vị trí mass gần nhất (vỏ shield kim loại hoặc chân GND trên mainboard).
3. Kết nối nút nhấn: Hàn hai đầu dây vừa câu vào hai chân của nút nhấn cơ học ngoài.
4. Cố định cơ học: Dùng keo UV bôi phủ lên các mối hàn trên mainboard, dùng đèn chiếu UV làm khô trong vòng 10-15 giây. Lớp keo này đóng vai trò như một lớp bọc epoxy cứng, giúp mối hàn không bị đứt khi máy bị va đập hoặc rung lắc trong quá trình sử dụng.
Bước 5: Kiểm tra và Test tải hệ thống
Trước khi lắp ráp hoàn thiện máy, hãy tiến hành đo đạc nguội và đo nóng:
- Đo nguội: Dùng đồng hồ ở thang đo thông mạch (Diode mode), kiểm tra xem chân
PWR_BTN#sau khi câu có bị chạm mass vĩnh viễn hay không (Kim đồng hồ phải nhảy giá trị áp sụt rồi về vô cực, không được kêu tít tít liên tục). - Đo nóng: Cấp nguồn adapter, đo tại chân nút nhấn ngoài xem có đúng mức điện áp chờ (thường là 3.3V) hay không. Nhấn nút và quan sát xem điện áp sụt về 0V và máy có kích nguồn, lên hình hay không.
Giải Pháp Nâng Cao: Tận Dụng Các Chân Tín Hiệu Dự Phòng Trên Super I/O
Trong trường hợp các điểm test trên socket bàn phím đã bị rách đồng hoàn toàn, pad mạch trên main bị bứt ra khỏi lớp sợi thủy tinh, bạn buộc phải câu trực tiếp vào các chân của IC Super I/O.
Ví dụ điển hình với dòng I/O phổ biến ITE IT8587E:
- Tra cứu Datasheet của họ IC này để biết chính xác chân nào nhận tín hiệu Power Switch (thường nằm ở các chân biên như chân số 95, 105, 110 tùy sơ đồ thiết kế hãng).
- Dùng mũi mỏ hàn siêu nhỏ (mũi dao hoặc mũi côn nhọn K/I), kết hợp kính hiển vi phóng đại 20x - 40x, đặt sợi dây đồng tráng men cực mảnh vào chân I/O đó.
- Cảnh báo kỹ thuật: Thao tác này đòi hỏi nhiệt độ mỏ hàn chuẩn xác (không quá 360°C) và thời gian tiếp xúc dưới 1.5 giây để tránh làm bong chân I/O hoặc làm chập các chân liền kề. Luôn dùng băng dính chịu nhiệt Kapton che chắn các khu vực xung quanh.
Ưu Điểm Và Nhược Điểm Của Phương Pháp Câu Chế Nút Nguồn Ngoài
Dù là giải pháp cứu cánh tuyệt vời, kỹ sư phần cứng luôn phải đánh giá khách quan các mặt được và mất để tư vấn minh bạch cho khách hàng.
Ưu điểm vượt trội
- Tiết kiệm chi phí tối đa: Giảm đến 80-90% chi phí so với việc phải thay mới toàn bộ mặt C (topcase) hoặc bàn phím zin chính hãng trên các dòng máy đời mới.
- Độ bền cao: Nếu được gia cố bằng keo UV và đi dây khoa học, nút bấm cơ học ngoài có tuổi thọ lên tới hàng triệu lần nhấn, thậm chí bền hơn phím zin theo máy.
- Khôi phục hoàn toàn tính năng: Máy hoạt động ổn định bình thường, có thể bật/tắt, Sleep/Hibernate không khác gì nguyên bản.
Nhược điểm và hạn chế
- Thẩm mỹ: Nút bấm phụ xuất hiện ở vị trí lạ (thường ở hông hoặc mặt đáy laptop), làm giảm tính nguyên bản của thiết bị.
- Yêu cầu tay nghề thợ: Nếu thợ tay nghề kém, việc câu dây nhầm vào các đường nguồn cao áp (như đường 19V nguồn đầu vào hoặc 5V/3.3V nguồn cấp trước) có thể gây chập cháy ngược vào Chipset, I/O, khiến máy hỏng nặng hơn (thậm chí chết CPU).
Kinh Nghiệm Bảo Dưỡng Và Phòng Ngừa Hỏng Hóc
Để thiết bị sau khi đã được chế mạch kích nguồn hoạt động bền bỉ theo năm tháng, kỹ thuật viên tại VietITPro.vn đưa ra một số lời khuyên thực tế dành cho người dùng:
1. Tránh tác động lực mạnh vào khu vực cáp phím: Khi vệ sinh hoặc nâng cấp RAM/SSD, hãy dặn dò kỹ thuật viên thao tác nhẹ nhàng với các loại cáp ZIF mỏng manh.
2. Hạn chế tối đa việc để nước lọt vào bàn phím: Nước ngọt, cà phê ngấm vào ma trận phím là nguyên nhân hàng đầu làm chập mạch kích nguồn, dẫn đến tình trạng máy tự bật hoặc không bật được.
3. Kiểm tra định kỳ: Đối với các máy đã qua câu chế mạch, sau 6 tháng đến 1 năm nên ghé trung tâm bảo dưỡng để kiểm tra lại lớp keo cách điện UV, đảm bảo không bị bong tróc do nhiệt độ tản nhiệt của CPU/GPU tác động.
Giải Đáp Câu Hỏi Thực Tế (FAQ) Kỹ Thuật Chuyên Sâu
1. Sau khi câu chế nút nguồn ngoài, bàn phím cũ còn sử dụng được không?
Trả lời: Tùy thuộc vào phương án xử lý ban đầu. Nếu nguyên nhân chỉ do đứt cáp tín hiệu nguồn riêng lẻ, các phím còn lại trên bàn phím vẫn hoạt động bình thường. Tuy nhiên, nếu bàn phím bị chập toàn bộ ma trận buộc phải cắt ly đường tín hiệu nguồn, bàn phím cũ có thể bị liệt một phần hoặc liệt hoàn toàn, khi đó bạn cần kết hợp sử dụng một bàn phím rời qua cổng USB.
2. Máy tính để bàn (PC) bị hỏng nút nguồn trên thùng máy (Case) thì xử lý thế nào nhanh nhất?
Trả lời: Với PC, việc này cực kỳ đơn giản. Bạn chỉ cần mở nắp thùng máy, tìm cụm chân cắm Front Panel trên mainboard (thường có ký hiệu PWR_BTN, PW_SW). Dùng một chiếc nhíp kim loại chạm nhẹ vào 2 chân này để kích nguồn xem main có chạy không. Nếu có, bạn có thể mua một công tắc nguồn PC rời giá vài nghìn đồng cắm thay thế, hoặc tận dụng nút RESET trên vỏ case cắm sang chân PWR_BTN để làm nút nguồn mới.
3. Việc câu dây đồng trực tiếp lên chân Super I/O có làm ảnh hưởng đến hiệu năng hay tuổi thọ của chip không?
Trả lời: Hoàn toàn không. Tín hiệu kích nguồn (PWR_BTN#) chỉ là tín hiệu mức logic dòng thấp (digital signal) mang tính chất xung kích hoạt ban đầu, không mang dòng điện tải lớn. Do đó, việc câu dây thêm một điện trở tải nhỏ hay điểm tiếp xúc không làm thay đổi trở kháng hay gây suy hao hiệu năng của IC quản lý nguồn.
*Bài viết chuyên sâu thuộc bản quyền kỹ thuật của VietITPro.vn - Trung tâm sửa chữa bo mạch (PCB), máy tính & giải pháp CNTT chuyên sâu tại TP.HCM. Mọi trích dẫn vui lòng ghi rõ nguồn kỹ thuật thực tế.*
