Khi triển khai hạ tầng mạng cho doanh nghiệp, sai lầm phổ biến nhất của người làm IT là chọn Switch dựa trên số lượng cổng (port) và giá tiền mà bỏ qua kiến trúc phân lớp (Hierarchical Model) của Cisco. Tại VietITPro, chúng tôi không chỉ sửa chữa mạch điện tử, mà còn tư vấn tái cấu trúc hệ thống. Bài viết này là tổng hợp kinh nghiệm thực tế khi thiết kế, triển khai và xử lý sự cố trên các dòng thiết bị Cisco Catalyst và Nexus.

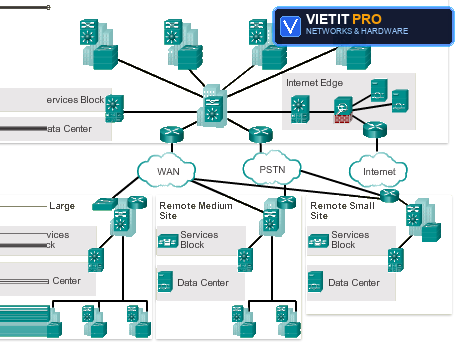

1. Giải mã Kiến trúc phân lớp 3 lớp của Cisco (Cisco Hierarchical Model)
Kiến trúc mạng Cisco không phải là lý thuyết suông; đó là khung xương để đảm bảo tính ổn định, khả năng mở rộng và dễ dàng xử lý sự cố (troubleshooting).
Lớp Truy nhập (Access Layer)
Đây là nơi kết nối trực tiếp với thiết bị đầu cuối như PC, IP Phone, Access Point và Camera. Tại lớp này, yêu cầu quan trọng nhất là mật độ cổng cao, hỗ trợ PoE (Power over Ethernet) để cấp nguồn cho thiết bị và các tính năng bảo mật cổng (Port Security).
- Yếu tố kỹ thuật: Phải xử lý được các gói tin broadcast ở mức tối thiểu để tránh gây nghẽn.
- thực tế: Luôn ưu tiên các dòng Switch hỗ trợ VLAN, QoS (Quality of Service) để ưu tiên lưu lượng VoIP.
Lớp Phân phối (Distribution Layer)
Đây là ranh giới giữa mạng truy nhập và mạng lõi. Lớp này thực hiện việc định tuyến (routing), lọc gói tin, áp dụng chính sách bảo mật thông qua ACL (Access Control Lists) và quản lý lưu lượng giữa các VLAN.
- Vai trò: Ngăn chặn sự lan truyền của broadcast storm từ Access Layer lên Core Layer.
Lớp Lõi (Core Layer)
Được coi là "xương sống" của toàn bộ hệ thống. Nhiệm vụ duy nhất là chuyển mạch tốc độ cao (high-speed switching). Tại đây, tuyệt đối không áp dụng các chính sách lọc gói phức tạp hay ACL rườm rà vì sẽ làm tăng độ trễ (latency) của CPU trên thiết bị.
- Yếu tố kỹ thuật: Đòi hỏi các switch có băng thông backplane cực lớn, hỗ trợ các giao thức dự phòng như HSRP, VRRP hoặc StackWise.
2. Tiêu chí lựa chọn Switch Cisco cho doanh nghiệp
Việc chọn thiết bị không dừng lại ở cấu hình phần cứng, mà là sự tương thích giữa công suất và nhu cầu thực tế. Dưới đây là bảng đối chiếu các thông số kỹ thuật cốt lõi cần quan tâm:
Phân tích sâu về công suất PoE
Rất nhiều hệ thống bị treo hoặc khởi động lại ngẫu nhiên do tính toán sai công suất PoE. Một Switch 48 cổng PoE không có nghĩa là bạn có thể cắm 48 thiết bị 30W (802.3at).
- Kinh nghiệm: Tổng công suất nguồn (Power Budget) của Switch thường thấp hơn tổng công suất yêu cầu của các thiết bị đầu cuối. Hãy luôn để lại 20% biên độ dự phòng (buffer) để tránh hiện tượng sụt áp trên mạch điều khiển nguồn của Switch khi có tải đỉnh.
Khả năng chuyển mạch (Switching Capacity) và Forwarding Rate
Đừng chỉ nhìn vào tốc độ cổng. Hãy kiểm tra thông số Packet Per Second (PPS). Đối với các hệ thống mạng dùng cho CCTV độ phân giải cao hoặc các luồng dữ liệu ERP lớn, chỉ số PPS quyết định việc Switch có bị nghẽn (bottleneck) khi xử lý đồng thời nhiều luồng dữ liệu hay không.
3. Các lỗi phần cứng và vấn đề kỹ thuật thường gặp trên Switch Cisco
Là những người chuyên mổ xẻ bo mạch tại VietITPro, chúng tôi thường xuyên tiếp nhận các dòng Switch Cisco bị lỗi sau thời gian dài sử dụng:
Lỗi tụ hóa và nguồn (Power Supply Unit)
Các dòng Catalyst cũ thường bị khô tụ lọc nguồn sau 5-7 năm vận hành. Biểu hiện là thiết bị khởi động lại liên tục (reboot loop) hoặc không nhận diện được các module SFP.
- Giải pháp: Kiểm tra điện áp đầu ra trên các tụ lọc. Nếu điện áp gợn sóng (ripple voltage) vượt ngưỡng cho phép, Switch sẽ báo lỗi "Power Fail" trên giao diện CLI dù nguồn vẫn vào.
Vấn đề nhiệt độ và bụi bẩn
Phần lớn các Switch Cisco enterprise sử dụng hệ thống tản nhiệt cưỡng bức. Bụi bẩn tích tụ trên cánh quạt làm giảm lưu lượng gió, dẫn đến nóng chip ASIC (Application-Specific Integrated Circuit).
- Hệ quả: Chip ASIC bị quá nhiệt sẽ gây ra lỗi bit (bit-flip) trong quá trình truyền dữ liệu, dẫn đến tình trạng mất gói tin (packet loss) không rõ nguyên nhân dù cấu hình phần mềm hoàn toàn đúng.
4. Quy trình cấu hình và quản trị mạng Cisco thực tế
Khi triển khai, hãy tuân thủ nguyên tắc "Less is More". Đừng cấu hình những tính năng không cần thiết.
Thiết lập VLAN và Trunking
- Tránh dùng VLAN 1: Đây là bảo mật cơ bản. Mọi cổng không sử dụng nên được chuyển sang một VLAN "chết" (vLAN không được gán IP).
- VTP (VLAN Trunking Protocol): Cân nhắc kỹ trước khi dùng VTP mode Server/Client. Trong các hệ thống lớn, một lỗi cấu hình VTP có thể xóa trắng toàn bộ database VLAN trên toàn hệ thống. Hãy sử dụng VTP mode Transparent.
Quản lý truy cập (Management)
Luôn sử dụng SSH thay vì Telnet. Cấu hình banner cảnh báo và giới hạn quyền truy cập vào switch bằng ACL chỉ cho phép dải IP của phòng IT quản trị.
5. Giải đáp câu hỏi thực tế (FAQ) từ kỹ sư VietITPro
Câu hỏi: Có nên mua Switch Cisco cũ (Refurbished) để tiết kiệm chi phí?
Trả lời: Có, nếu bạn biết cách kiểm tra. Hãy chú ý đến số lần boot (show version) và kiểm tra nhiệt độ hoạt động ổn định (show environment temperature). Tránh mua các dòng đã quá vòng đời (End-of-Life) vì sẽ không có bản cập nhật bảo mật (IOS image), dễ bị tấn công khai thác lỗ hổng firmware.
Câu hỏi: Làm sao phân biệt được hàng giả/hàng dựng đối với thiết bị mạng Cisco?
Trả lời: Hiện nay hàng giả được làm rất tinh vi. Cách kiểm tra chính xác nhất là check Serial Number trên cổng thông tin Cisco (Cisco Serial Number Validation Tool) và kiểm tra các linh kiện bên trong. Các dòng Switch chính hãng luôn có tem chống giả 7 màu và các linh kiện điện tử (tụ, IC) có thương hiệu rõ ràng (thường là Murata, Nichicon, hoặc các chip Broadcom chính hãng).
Câu hỏi: Khi nào cần nâng cấp từ Layer 2 lên Layer 3?
Trả lời: Khi doanh nghiệp của bạn bắt đầu chia tách VLAN và cần routing giữa các VLAN đó mà không muốn làm nghẽn Router biên. Việc để Switch Layer 3 thực hiện Inter-VLAN Routing sẽ nhanh hơn gấp nhiều lần so với việc đẩy traffic lên Router (Router-on-a-stick).
Lời kết từ Kỹ Sư Phần Cứng
Kiến trúc mạng không chỉ là việc nối dây, đó là sự cân bằng giữa hiệu năng, bảo mật và khả năng phục hồi. Một Switch Cisco dù cao cấp đến đâu cũng sẽ trở nên vô dụng nếu không được thiết kế đúng kiến trúc hoặc không được bảo dưỡng phần cứng định kỳ. Tại VietITPro, chúng tôi khuyến cáo các doanh nghiệp nên thực hiện vệ sinh công nghiệp và kiểm tra log hệ thống định kỳ mỗi 6 tháng một lần để sớm phát hiện các dấu hiệu lão hóa của linh kiện trước khi xảy ra sự cố nghiêm trọng.
Hy vọng bài viết này cung cấp cái nhìn thực tế và sâu sắc cho cộng đồng kỹ thuật tại Việt Nam. Mọi thắc mắc về sửa chữa bo mạch (PCB) trên thiết bị mạng, bạn đọc có thể gửi yêu cầu trực tiếp về trung tâm VietITPro để được hỗ trợ chuyên sâu.
