Một hệ thống mạng doanh nghiệp hoạt động ổn định hay liên tục gặp sự cố treo băng thông, rớt gói tin (packet loss) và cháy nổ thiết bị phần lớn được quyết định ngay từ cách tổ chức bên trong chiếc tủ Rack. Qua nhiều năm trực tiếp khảo sát và xử lý hàng trăm hệ thống mạng tại các tòa nhà văn phòng, nhà xưởng và trung tâm dữ liệu tại TP.HCM, đội ngũ kỹ thuật VietITPro.vn nhận thấy 80% sự cố quá nhiệt và đứt gãy cáp bắt nguồn từ việc lắp đặt sai quy chuẩn kỹ thuật phần cứng.
Bài viết này là tài liệu đúc kết từ thực tế, hướng dẫn toàn diện từng bước lắp đặt thiết bị mạng trong tủ Rack sao cho đạt chuẩn công nghiệp, tối ưu luồng gió làm mát và dễ dàng bảo trì về lâu dài.
Chuẩn bị hạ tầng và khảo sát không gian tủ Rack
Trước khi đưa bất kỳ thiết bị nào lên tủ Rack, khâu đánh giá tải trọng cơ học và không gian là yếu tố sống còn để đảm bảo an toàn kết cấu.
Lựa chọn loại tủ và tính toán tải trọng
Tủ Rack thông dụng hiện nay thường có chiều rộng chuẩn 19 inch (chuẩn EIA-310-D). Tùy thuộc vào quy mô hệ thống mà kỹ thuật viên chọn loại tủ đứng (Floor Standing) từ 20U đến 42U hoặc tủ treo tường (Wall Mount) từ 6U đến 15U.
- Tủ đứng: Phù hợp cho phòng Server hoặc phòng IT trung tâm, chứa Switch Core, Router, Firewall, Patch Panel và Server dạng rackmount.
- Tủ treo tường: Phù hợp cho các tầng (Floor Distribution) chứa Switch Access và thiết bị quang.
Khi tính toán tải trọng, cần cộng dồn trọng lượng của toàn bộ thiết bị cộng với trọng lượng tĩnh của vỏ tủ, đồng thời nhân hệ số an toàn 1.5. Ví dụ, tổng thiết bị nặng 60kg, tủ Rack phải chịu được tối thiểu 90kg để tránh hiện tượng võng khung, xệ cửa sau thời gian dài sử dụng.
Đánh giá môi trường lắp đặt
Tủ Rack phải được đặt ở nơi thông thoáng, nhiệt độ phòng server lý tưởng duy trì từ 20 đến 25 độ C, độ ẩm dưới 60%. Khoảng trống phía trước tủ phải tối thiểu 1.2 mét để kỹ thuật viên thao tác cấu hình, và phía sau tối thiểu 0.8 mét để xử lý cáp nguồn, cáp mạng.
Quy hoạch không gian và sơ đồ bố trí thiết bị (Elevation Design)
Việc nhét thiết bị vào tủ Rack theo cảm hứng là nguyên nhân hàng đầu gây ra hiện tượng đối lưu nhiệt cục bộ, khiến các thiết bị tầng trên bị thổi khí nóng từ thiết bị tầng dưới.
Nguyên tắc phân tầng thiết bị theo trọng lượng và nhiệt lượng
Thứ tự bố trí chuẩn từ dưới lên trên trong một tủ Rack tiêu chuẩn bao gồm:
Phân chia luồng gió nóng và lạnh (Hot / Cold Aisle)
Thiết bị mạng (Switch, Router) thường hút gió từ cạnh trái/phải hoặc mặt trước và thổi khí nóng ra mặt sau. Cần đảm bảo các thiết bị cùng chiều hút/thổi. Không được lắp quay mặt sau của thiết bị này vào mặt trước của thiết bị kia nếu không có tấm che khe hở (Blanking Panel) ngăn cách dòng khí.

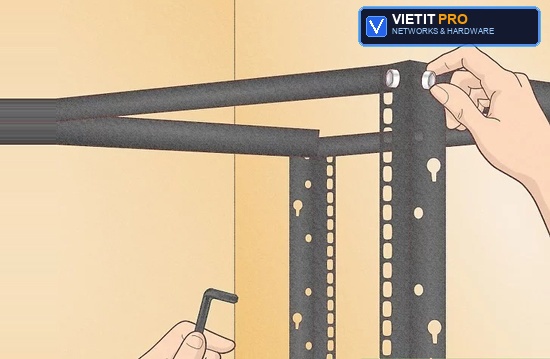

Kỹ thuật lắp đặt phần cứng và cơ khí tủ Rack
Thao tác lắp ráp cơ khí đòi hỏi sự chính xác đến từng milimet để tránh làm cong vênh thanh Rack rail hoặc hỏng tai bắt thiết bị (Rack ears).
Lắp đặt thanh ray (Mounting Rails) và ốc cage nut
- Xác định vị trí U: Sử dụng thước đo U hoặc đếm chính xác các lỗ vuông trên thanh Rack profile. Một Unit (1U) tương đương 3 lỗ vuông liên tiếp (chiều cao 44.45 mm).
- Sử dụng Cage Nut (Ốc gài vuông): Dùng dụng cụ chuyên dụng (Cage nut tool) để gài ốc vào lỗ vuông từ phía trong ra ngoài. Tránh dùng tay không vì rất dễ làm tổn thương móng tay và lực siết không đủ chặt.
- Siết ốc: Luôn sử dụng vòng đệm nylon (washer) trước khi vặn ốc để tránh làm xước sơn tĩnh điện của thiết bị và giảm chấn động rung cơ học từ quạt tản nhiệt.
Lắp đặt UPS và thiết bị nặng
Do UPS (ví dụ các dòng APC Smart-UPS 2000VA - 3000VA) nặng từ 25kg đến trên 50kg, bắt buộc phải sử dụng các thanh ray chịu lực trượt (support rails) bắt cố định vào cả 4 cột trước và sau của tủ. Tuyệt đối không treo UPS chỉ bằng 4 con ốc ở mặt trước vì sẽ làm gãy tai bắt thiết bị và biến dạng khung tủ.
Quản lý hệ thống cáp (Cable Management) - Nghệ thuật đi dây chuyên nghiệp
Một tủ Rack được gọi là chuẩn kỹ thuật không chỉ nằm ở thiết bị đắt tiền mà nằm ở cách quản lý cáp (Cable Management). Cáp lộn xộn sẽ cản trở luồng gió làm mát và gây khó khăn khi xử lý sự cố.
Phân loại cáp và nguyên tắc đi dây
- Cáp nguồn (Power): Đi riêng một bên (thường là bên phải tủ), sử dụng nguồn điện từ các thanh PDU (Power Distribution Unit) độc lập. Không đi chung máng cáp với cáp mạng để tránh hiện tượng nhiễu điện từ (EMI).
- Cáp mạng (Network UTP/STP): Đi bên còn lại (thường là bên trái tủ). Sử dụng dây nhảy (Patch Cord) đúng độ chuẩn chiều dài (0.5m, 1m, 1.5m), tuyệt đối không dùng dây quá dài rồi cuộn tròn lại thành búị gây hiệu ứng cuộn cảm và mất thẩm mỹ.
- Cáp quang (Fiber Optic): Quấn gọn gàng trong các khay quản lý quang (ODF), độ cong của sợi quang phải tuân thủ bán kính uốn cong tối thiểu (minimum bend radius) thường là gấp 10-20 lần đường kính cáp quang để tránh suy hao tín hiệu quang (insertion loss).
Sử dụng thanh quản lý cáp ngang và dọc
- Lắp các thanh quản lý cáp dạng lược (Horizontal Cable Manager) loại 1U xem kẽ giữa các Switch và Patch Panel.
- Sử dụng thanh quản lý cáp dọc (Vertical Cable Manager) gắn dọc theo 4 góc tủ đối với các tủ Rack sâu từ 800mm trở lên.
- Cố định cáp bằng dây thít nhựa (zip tie) hoặc dây dán velcro. Lưu ý kỹ thuật: Luôn dùng dây dán Velcro cho cáp mạng để có thể tháo mở dễ dàng khi thay đổi kết nối, không siết dây thít nhựa quá chặt làm bóp méo lớp vỏ xoắn đôi của cáp UTP, ảnh hưởng đến tốc độ truyền dữ liệu Gigabit/10G.
Hệ thống nguồn điện, tiếp địa và làm mát
An toàn điện và tản nhiệt là hai yếu tố quyết định độ bền của toàn bộ hệ thống phần cứng bên trong tủ.
Lắp đặt PDU (Power Distribution Unit)
- Sử dụng tối thiểu 2 thanh PDU gắn dọc phía sau tủ đối với hệ thống lớn để chạy nguồn kép (Redundant Power Supply) cho Switch Core và Server.
- Kiểm tra công suất chịu tải của PDU (thường là 16A hoặc 32A tương ứng với dòng điện xoay chiều 220V). Đảm bảo tổng công suất thiết bị không vượt quá 80% công suất định mức của PDU.
Hệ thống tiếp địa (Grounding / Earthing)
Toàn bộ khung tủ Rack, cửa tủ, các thanh mounting rails và vỏ thiết bị đều phải được nối với hệ thống tiếp địa chung của tòa nhà thông qua dây đồng vàng sọc xanh có tiết diện tối thiểu hoặc . Tiếp địa không chỉ bảo vệ an toàn cho kỹ thuật viên khi có sự cố rò điện mà còn triệt tiêu dòng điện tĩnh, chống nhiễu cho các đường truyền tín hiệu mạng tốc độ cao.
Quạt tản nhiệt và kiểm soát nhiệt độ
- Lắp đặt cụm quạt hút gió phía nóc tủ (Roof Fan Tray) gồm 2 đến 4 quạt tùy kích thước tủ.
- Sử dụng bộ điều khiển nhiệt độ (Thermostat) cài đặt ngưỡng nhiệt: Khi nhiệt độ trong tủ vượt quá 35 độ C, quạt sẽ tự động chạy tốc độ cao.
- Đảm bảo cửa trước và cửa sau của tủ là dạng lưới tổ ong (Perforated door) với độ thoáng khí tối thiểu 70% để luồng gió lưu thông tự nhiên.
Kiểm tra vận hành, dán nhãn và bàn giao
Sau khi hoàn tất việc lắp đặt phần cứng và đấu nối cáp, quy trình kiểm tra nghiệm thu gồm các bước sau:
1. Kiểm tra cơ khí: Lắc nhẹ tủ Rack để đảm bảo độ chắc chắn, kiểm tra các ốc vít đã được siết chặt chưa, cửa tủ đóng mở trơn tru.
2. Kiểm tra nguồn: Bật Aptomat tổng, kiểm tra đèn báo nguồn trên từng thiết bị, đo điện áp đầu ra tại các ổ cắm PDU đảm bảo ổn định ở mức 220V - 230V.
3. Kiểm tra kết nối và dán nhãn (Labeling):
- Mọi cổng trên Patch Panel, mọi sợi dây nhảy đều phải được dán nhãn bằng máy in nhãn chuyên dụng (ví dụ dòng Brother P-touch).
- Quy tắc đặt tên nhãn phải đồng bộ:
[Tên tủ]-[Số U]-[Tên thiết bị/Port]. Ví dụ:RACK-01-U12-SW-CORE-P01.
4. Kiểm tra tín hiệu: Sử dụng máy test cáp mạng chuyên nghiệp (Fluke Networks hoặc tương đương) để kiểm tra thông mạch, chiều dài cáp, độ suy hao và crosstalk đối với các đường cáp đồng mới bấm. Kiểm tra công suất quang (Optical Power Meter) đối với các đường backbone quang.
Các lỗi thường gặp và kinh nghiệm phòng ngừa thực tế
Từ thực tế xử lý sự cố tại VietITPro.vn, chúng tôi ghi nhận những pan bệnh phổ biến sau:
- Sự cố treo thiết bị do quá nhiệt: Thường xảy ra vào mùa nắng nóng tại TP.Hcm khi phòng server bị tắt máy lạnh ban đêm. Khắc phục và phòng ngừa: Lắp cảm biến nhiệt độ cảnh báo qua SMS/Email và bố trí khoảng hở 1U xen kẽ giữa các thiết bị tỏa nhiệt lớn.
- Lỏng kết nối định kỳ: Do rung động từ quạt tản nhiệt công suất lớn. Khắc phục và phòng ngừa: Sử dụng loại cáp nhảy có chốt khóa chất lượng tốt, định kỳ 6 tháng kiểm tra và siết lại các điểm đấu nối nguồn và mạng.
- Nhiễu tín hiệu mạng: Do đi dây mạng song song và bó sát với dây nguồn lực lớn. Khắc phục và phòng ngừa: Tách biệt hoàn toàn máng cáp nguồn và máng cáp mạng bên trong tủ Rack, ưu tiên dùng cáp mạng có lớp chống nhiễu (FTP/SFTP) khi đi qua các khu vực có từ trường cao.
Giải đáp câu hỏi thực tế (FAQ)
1. Tại sao tủ Rack chuẩn 19 inch lại có khoảng cách giữa hai thanh mounting là đúng 19 inch nhưng thiết bị lắp vào đôi khi bị kẹt?
Trả lời: Tiêu chuẩn 19 inch (482.6 mm) tính từ mép ngoài của tai bắt thiết bị hoặc khoảng cách giữa hai tâm lỗ của thanh rail. Tuy nhiên, do dung sai sản xuất cơ khí của vỏ thiết bị hoặc độ cong của thanh profile tủ sau khi siết ốc, hiện tượng này có thể xảy ra. Kinh nghiệm là không siết cứng ngay 4 con ốc của một thiết bị mà hãy vặn hờ tất cả các ốc của thiết bị đó trước, căn chỉnh vị trí cho cân đối rồi mới siết chặt lực đều tay.
2. Có nên tháo bỏ cửa kính/cửa lưới của tủ Rack để tăng độ tản nhiệt không?
Trả lời: Tuyệt đối không nên tháo bỏ cửa tủ. Cửa tủ (đặc biệt là cửa lưới tổ ong) không chỉ có tác dụng bảo vệ vật lý, ngăn bụi bẩn bám vào bo mạch thiết bị mà còn đóng vai trò định hướng dòng khí lưu thông từ trước ra sau theo đúng thiết kế của nhà sản xuất phần cứng. Nếu tháo cửa, luồng gió sẽ bị tản mát tùy tiện, làm giảm hiệu suất làm mát của hệ thống quạt hút.
3. Làm thế nào để phân bổ tải trọng điện đều cho các pha (Phase) trong tủ Rack lớn?
Trả lời: Đối với hệ thống sử dụng nguồn điện 3 pha vào tủ Rack, kỹ thuật viên cần chia đều các thiết bị (Server, Switch) vào các PDU tương ứng với các pha L1, L2, L3. Sử dụng đồng hồ đo dòng điện (Ampere meter) tích hợp trên PDU thông minh để theo dõi trực tiếp mức tiêu thụ của từng pha, đảm bảo không xảy ra hiện tượng lệch pha gây quá tải Aptomat tổng của tủ điện phân phối.
