Việc lắp đặt Patch Panel không đơn thuần là gắn một thiết bị vào tủ Rack, mà là thiết lập "xương sống" cho toàn bộ hệ thống mạng của doanh nghiệp. Một tủ Rack được đấu nối khoa học, chuẩn chỉnh không chỉ giúp hệ thống vận hành ổn định mà còn là thước đo tay nghề của một kỹ sư hệ thống chuyên nghiệp tại VietITPro.
1. Bản chất kỹ thuật của Patch Panel trong hạ tầng mạng
Patch Panel (thanh đấu nối) đóng vai trò là điểm tập trung các đầu cáp mạng từ các vị trí làm việc (Wall plate) đổ về. Thay vì cắm trực tiếp cáp đi âm tường vào Switch – điều cực kỳ rủi ro vì dễ làm gãy chốt nhựa hoặc hỏng cổng RJ45 trên Switch do thao tác rút cắm thường xuyên – chúng ta sử dụng Patch Panel như một lớp trung gian.

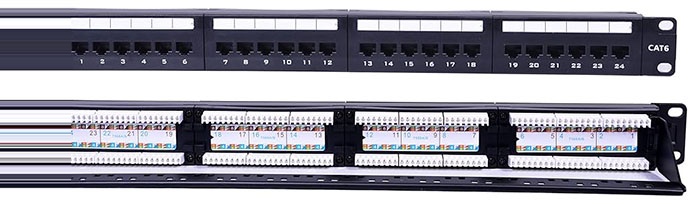

Cấu tạo của một Patch Panel tiêu chuẩn bao gồm:
- Khung thép gia cường: Chịu lực cho toàn bộ hệ thống cáp.
- Module Jack (Keystone): Nơi tiếp nhận sợi cáp đồng (thường là Cat5e, Cat6, hoặc Cat6A).
- Thanh quản lý cáp (Cable Management): Hỗ trợ chịu lực và định hình đường đi của dây nhảy (Patch cord).
2. Chuẩn bị vật tư và dụng cụ chuyên dụng
Để đạt tiêu chuẩn TIA/EIA-568-B, bộ đồ nghề của kỹ sư tại VietITPro bắt buộc phải có:
3. Quy trình lắp đặt thực tế (Step-by-Step)
Bước 1: Lập sơ đồ phân bổ vị trí trong tủ Rack
Trước khi bắt vít, hãy tính toán không gian. Quy tắc vàng là: Patch Panel nên đặt ngay trên hoặc ngay dưới Switch tương ứng.
- Nếu tủ Rack có 24 port, hãy dùng 1U cho Patch Panel và 1U cho Switch.
- Để lại khoảng trống 1U giữa các cụm để luồn dây Patch cord, giúp không khí lưu thông tốt hơn, tránh hiện tượng quá nhiệt cho thiết bị mạng.
Bước 2: Đi dây cáp từ các phòng ban về tủ Rack
Cáp mạng đi từ các phòng (Horizontal Cabling) phải được bó gọn bằng Velcro (tránh dùng dây rút nhựa quá chặt làm biến dạng lõi đồng). Độ dài dư thừa của cáp nên được cuộn tròn theo đường kính tối thiểu 4 lần đường kính cáp để tránh suy hao tín hiệu (Insertion Loss).
Bước 3: Đấu nối vào Keystone (Jack)
Đây là công đoạn quan trọng nhất.
- Tuốt vỏ cáp: Chỉ tuốt khoảng 3-4cm.
- Xoắn đôi: Giữ độ xoắn của các cặp dây càng sát điểm tiếp xúc càng tốt. Nếu tháo xoắn quá dài (quá 1.3cm), bạn sẽ gặp lỗi NEXT (Near-End Crosstalk), gây sụt giảm tốc độ mạng trầm trọng.
- Sử dụng dao phập: Đặt lưỡi cắt hướng ra ngoài khung, dùng lực dứt khoát để đẩy dây vào khe IDC.
Bước 4: Kiểm tra bằng máy đo chuyên dụng
Đừng bao giờ tin vào việc "đèn sáng là xong". Kỹ sư chuyên nghiệp phải đo được các chỉ số:
- Wiremap: Đảm bảo đúng thứ tự 1-8.
- Length: Kiểm tra độ dài dây.
- Attenuation: Độ suy hao tín hiệu.
- Return Loss: Kiểm tra các điểm nối có bị gập hay đầu nối kém chất lượng không.
4. Những sai lầm phổ biến cần tránh (Kinh nghiệm thực tế từ VietITPro)
Sai lầm 1: Ép dây quá chặt bằng dây rút nhựa
Nhiều kỹ thuật viên dùng dây rút nhựa (Zip tie) siết quá chặt khiến lớp vỏ PVC bị móp, làm thay đổi trở kháng của cáp tại điểm đó. Điều này gây ra nhiễu tín hiệu không thể giải thích được khi hệ thống chạy full tải 1Gbps. Giải pháp: Luôn dùng băng dán Velcro.
Sai lầm 2: Không phân tầng cáp
Cáp đi lộn xộn trong tủ Rack không chỉ gây mất thẩm mỹ mà còn tạo ra hiệu ứng "tổ chim", khiến việc thay thế một sợi cáp bị lỗi trở thành cơn ác mộng. Hãy sử dụng thanh quản lý cáp ngang và dọc (Horizontal & Vertical Cable Management).
Sai lầm 3: Quên đánh nhãn đầu cuối
Một tủ Rack không nhãn là "bản án tử" cho người bảo trì sau này. Hãy đánh nhãn cả hai đầu (đầu tại Patch Panel và đầu tại ổ cắm tường) theo quy tắc: Tầng-Phòng-Số.
5. Phân tích kỹ thuật: Patch Panel chuẩn Cat6 vs Cat6A
Khi lắp đặt, việc lựa chọn vật tư phù hợp với băng thông là bắt buộc:
- Cat6: Hỗ trợ băng thông 250MHz, tốc độ 1Gbps. Cáp Cat6 có lõi chữ thập ở giữa để chống nhiễu chéo. Khi lắp Patch Panel Cat6, cần đảm bảo Keystone cũng là chuẩn Cat6 để đồng bộ trở kháng 100 Ohm.
- Cat6A: Hỗ trợ 500MHz, tốc độ 10Gbps. Cáp này to hơn, cứng hơn. Patch Panel Cat6A thường có thiết kế bọc kim loại (Shielded) để chống nhiễu điện từ (EMI) tốt hơn. Nếu lắp không chuẩn, việc tiếp địa cho các cổng Shielded không tốt sẽ biến chính lớp giáp đó thành một anten thu nhiễu.
6. Bảo trì và xử lý sự cố định kỳ
Tại VietITPro, chúng tôi khuyến cáo quy trình bảo trì 6 tháng/lần:
1. Vệ sinh: Dùng khí nén thổi bụi trong các khe cắm. Bụi bẩn tích tụ có thể gây ẩm, dẫn đến oxy hóa chân tiếp xúc đồng.
2. Kiểm tra độ võng: Kiểm tra xem cáp có bị treo lơ lửng gây áp lực lên đầu nối không. Nếu có, phải điều chỉnh lại độ dài.
3. Test lại tín hiệu: Sử dụng máy đo Fluke để kiểm tra lại các cổng có tỉ lệ lỗi cao.
7. Giải đáp câu hỏi thực tế (FAQ)
Câu hỏi 1: Có cần nối đất (Grounding) cho Patch Panel không?
- Trả lời: Nếu bạn dùng Patch Panel loại Shielded (có bọc kim loại), việc nối đất là BẮT BUỘC. Bạn cần nối dây tiếp địa từ khung Patch Panel vào thanh tiếp địa của tủ Rack. Nếu không, hệ thống sẽ bị nhiễu do dòng điện rò rỉ.
Câu hỏi 2: Tại sao mạng chạy chập chờn dù đã bấm đúng màu?
- Trả lời: Hãy kiểm tra lại độ xoắn của cặp dây. Nếu bạn tháo xoắn quá nhiều (quá 1.5cm) trước khi phập vào IDC, tín hiệu sẽ bị nhiễu xuyên âm rất nặng. Đây là lỗi phổ biến nhất khiến mạng chỉ đạt 100Mbps thay vì 1Gbps.
Câu hỏi 3: Nên dùng Patch Panel 24 port hay 48 port?
- Trả lời: Nếu tủ Rack nhỏ (dưới 15U), ưu tiên dùng 24 port để dễ quản lý. Patch Panel 48 port thường khiến mật độ dây quá dày đặc, gây khó khăn cho việc thao tác và làm cản trở luồng gió làm mát thiết bị.
Lời kết từ Kỹ Sư VietITPro
Lắp đặt Patch Panel là công việc đòi hỏi sự tỉ mỉ, kiên nhẫn và tư duy hệ thống. Đừng nhìn vào tốc độ thi công, hãy nhìn vào độ bền của kết nối sau 1 năm, 2 năm. Một tủ Rack được đấu nối chuẩn chỉnh là minh chứng rõ nhất cho chất lượng dịch vụ của một chuyên gia IT.
Nếu bạn cần tư vấn sâu hơn về các dòng Patch Panel chính hãng (CommScope, Panduit, Belden) hoặc cần hỗ trợ thi công hệ thống mạng chuyên nghiệp tại TP.HCM, đội ngũ kỹ thuật tại VietITPro luôn sẵn sàng đồng hành cùng bạn.
