Triển khai hạ tầng mạng không dây doanh nghiệp trên dòng bộ điều khiển Cisco Catalyst 9800 (C9800) đòi hỏi sự am hiểu sâu sắc về kiến trúc IOS XE, hệ thống mô hình điều khiển CAPWAP và cách cơ chế gắn nhãn VLAN hoạt động ở tầng phân phối. Tại trung tâm giải pháp mạng của VietITPro.vn, chúng tôi thường xuyên tiếp nhận các yêu cầu tối ưu hóa và xử lý sự cố roaming cho hệ thống Wi-Fi doanh nghiệp sử dụng C9800. Bài viết này sẽ hướng dẫn kỹ thuật toàn diện, thực tế 100% cách cấu hình VLAN và VLAN Group trên nền tảng Cisco C9800 Wireless Controller, giúp bạn xây dựng một hạ tầng mạng không dây ổn định, bảo mật và linh hoạt.
Kiến trúc nền tảng và nguyên lý hoạt động của VLAN trên Cisco C9800
Khác với các dòng Wireless Controller thế hệ cũ chạy hệ điều hành AireOS (như 5520 hay 3504), dòng Cisco Catalyst 9800 được xây dựng dựa trên Cisco IOS XE – hệ điều hành mô-đun chia sẻ cùng DNA với các dòng switch phân phối Catalyst 3650/3850 và C9300/C9500. Điều này thay đổi hoàn toàn cách chúng ta định nghĩa và quản lý mạng VLAN.
Trên C9800, VLAN không chỉ đơn thuần là một số nguyên từ 1 đến 4094 được gán vào một giao diện SSID. Nó gắn liền với các khái niệm:
- Native VLAN & Trunking Uplink: Giao diện vật lý hoặc Port-channel kết nối C9800 với Core/Distribution Switch phải được cấu hình chuẩn 802.1Q Trunk, cho phép các gói tin mang thẻ VLAN (tagged frames) đi qua.
- Wireless VLAN Interface (SVI): Trên một số mô hình triển khai, C9800 có thể đóng vai trò là gateway (định tuyến nội bộ) thông qua việc cấu hình Switch Virtual Interface (SVI). Tuy nhiên, trong mô hình doanh nghiệp lớn, C9800 thường đóng vai trò Layer 2 bridge cho client traffic và đẩy (push/pull) lưu lượng về Core Switch qua mạng trung chuyển (Centralized Deployment).
- FlexConnect VLAN Mapping: Đối với các chi nhánh sử dụng điểm truy cập (Access Point - AP) ở chế độ FlexConnect, VLAN được ánh xạ cục bộ tại AP thay vì trung tâm hóa qua controller.
Chuẩn bị trước khi cấu hình: Kiểm tra hạ tầng Switch và C9800
Trước khi gõ bất kỳ dòng lệnh nào trên giao diện CLI của Cisco C9800, bạn phải đảm bảo hệ thống mạng vật lý và cấu hình đường truyền uplink đã sẵn sàng. Một lỗi phổ biến mà các kỹ sư hay gặp phải là cấu hình VLAN thành công trên C9800 nhưng client không nhận được DHCP IP do thiếu cấu hình trên switch biên.
Kiểm tra cấu hình Trunk trên Switch kết nối với C9800
Đảm bảo cổng kết nối từ Core/Distribution Switch đến cổng GigabitEthernet hoặc TenGigabitEthernet của C9800 cho phép các VLAN cần thiết đi qua:
Kiểm tra VLAN Database trên C9800 CLI
Truy cập vào C9800 thông qua SSH hoặc Console, kiểm tra các VLAN hiện tại đã được tạo trên hệ thống hay chưa:
Nếu VLAN chưa tồn tại, hãy tạo chúng trong chế độ Global Configuration:
Cấu hình VLAN đơn lẻ (Single VLAN) trên Cisco C9800
Cấu hình VLAN đơn lẻ được áp dụng khi một SSID cụ thể chỉ phục vụ cho một nhóm người dùng giới hạn, không yêu cầu phân bổ dải IP lớn hoặc không bị giới hạn bởi dung lượng pool DHCP của một subnet đơn lẻ.
Bước 1: Khai báo VLAN trong Policy Profile
Trên C9800, cấu hình mạng không dây được chia nhỏ thành các đối tượng cấu hình: RF Profile, Policy Profile, WLAN Profile và Policy Tag. Để gắn VLAN cho một SSID, bạn phải thực hiện thông qua Policy Profile.
Bước 2: Tạo WLAN Profile và liên kết với Policy Profile qua Policy Tag
Tiếp theo, cấu hình tên hiển thị của sóng Wi-Fi (SSID) và ghép nối nó với Policy Profile vừa tạo.
Bước 3: Gán Policy Tag vào AP hoặc AP Join Profile
Cuối cùng, áp dụng Policy Tag này cho nhóm AP hoặc trực tiếp lên một AP cụ thể. Trong môi trường thực tế tại các doanh nghiệp vừa và lớn, chúng ta thường dùng Default Policy Tag hoặc tạo các Site/Policy Tag riêng biệt gán hàng loạt.

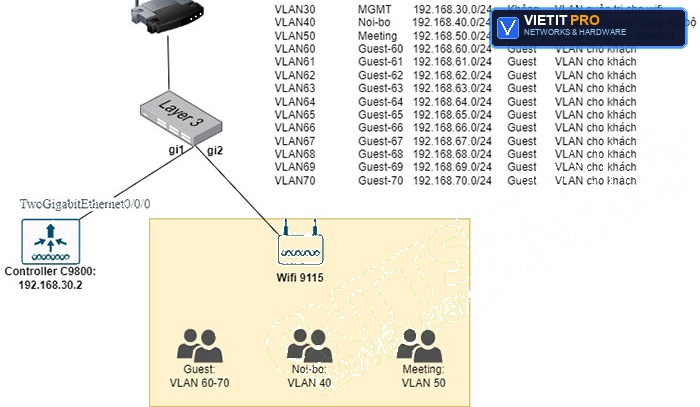

Cấu hình VLAN Group trên Cisco C9800: Giải pháp cân bằng tải và mở rộng dải IP
Khi số lượng thiết bị truy cập đồng thời trên một SSID vượt quá giới hạn của một subnet (ví dụ: vượt quá 254 thiết bị cho một dải /24 hoặc lưu lượng Broadcast/Multicast quá lớn làm giảm hiệu năng không dây), việc sử dụng VLAN Group là giải pháp tối ưu bắt buộc.
VLAN Group cho phép gom nhiều VLAN lại với nhau dưới một tên nhóm duy nhất. Khi client kết nối vào mạng không dây, C9800 sẽ tự động phân phối client vào các VLAN trong nhóm này dựa trên thuật toán cân bằng tải (load balancing) hoặc thuật toán băm địa chỉ MAC (MAC hashing).
Tại sao cần dùng VLAN Group? Bảng so sánh thực tế
Các bước cấu hình VLAN Group trên C9800 qua CLI
Bước 1: Tạo VLAN Group và thêm các VLAN thành viên
Giả sử chúng ta muốn tạo một VLAN Group tên là VLAN-GRP-STAFF bao gồm 3 VLAN: 10, 11 và 12.
Lưu ý kỹ thuật: Đảm bảo trên hệ thống Core/Distribution Switch phía dưới, các dải DHCP cho VLAN 10, 11, 12 đều đã được cấu hình hoàn chỉnh với IP Helper-Address trỏ về DHCP Server trung tâm.
Bước 2: Liên kết VLAN Group vào Policy Profile
Thay vì trỏ trực tiếp đến một số nguyên VLAN cụ thể như phần trước, bây giờ chúng ta sẽ trỏ Policy Profile đến tên của VLAN Group.
Bước 3: Ánh xạ Policy Profile vào Policy Tag và WLAN
Kiểm tra, Xác thực và Troubleshooting cấu hình VLAN trên C9800
Sau khi hoàn tất các câu lệnh cấu hình, bước kiểm tra thực tế (verification) đóng vai trò quyết định xem hệ thống có chạy đúng thiết kế hay không. Tại VietITPro.vn, quy trình kiểm tra chuẩn bao gồm các lệnh CLI sau:
1. Kiểm tra thông tin Policy Profile và VLAN Group
Lệnh này hiển thị chi tiết Policy Profile đang sử dụng VLAN nào hoặc VLAN Group nào, các thiết lập về Central Switching, Central Authentication có được bật hay không.
2. Kiểm tra trạng thái Client kết nối thực tế
Khi client đã kết nối vào SSID, hãy kiểm tra xem client đó đang nhận VLAN nào từ VLAN Group:
Hoặc xem chi tiết cho một MAC address cụ thể:
Trong bảng kết quả trả về, hãy chú tìm dòng VLAN: hệ thống sẽ hiển thị chính xác client đang nằm ở VLAN 10, 11 hay 12. Điều này giúp bạn xác nhận thuật toán phân bổ trong VLAN Group hoạt động chính xác.
3. Các sự cố phổ biến và cách khắc phục (Troubleshooting)
- Lỗi Client không nhận được địa chỉ IP (Get IP Address failed):
- Nguyên nhân: Switch trung chuyển chưa cho phép VLAN đi qua hoặc cấu hình Trunk bị thiếu Native VLAN / Allowed VLAN.
- Khắc phục: Chạy lệnh
show interface trunktrên switch kết nối để kiểm tra. Kiểm tra xem cấu hình DHCP Relay (ip helper-address) trên Core Switch cho các VLAN trong VLAN Group đã trỏ đúng IP của DHCP Server chưa. - Lỗi Client kết nối được nhưng không truy cập được Internet:
- Nguyên nhân: Sai cấu hình Gateway trên VLAN Interface của Core Switch hoặc cấu hình Access Control List (ACL) chặn lưu lượng từ VLAN không dây ra ngoài Internet.
- Khắc phục: Ping thử từ một thiết bị có dây nằm trên cùng VLAN đó ra ngoài Gateway. Nếu có dây chạy được mà không dây không chạy được, kiểm tra lại cấu hình Central Switching trên Policy Profile của C9800.
- Lỗi Client bị kẹt ở trạng thái "Authenticating" hoặc lặp vô tận:
- Nguyên nhân: Mâu thuẫn giữa VLAN trên C9800 và cấu hình trên hệ thống RADIUS Server (vídụ: FreeRADIUS hoặc Microsoft NPS trả về thuộc tính Tunnel-Private-Group-ID sai định dạng VLAN).
- Khắc phục: Kiểm tra log trên C9800 bằng lệnh `debug wireless client mac-address
` kết hợp kiểm tra Authentication Log trên RADIUS Server.
kinh nghiệm thực tế và Khuyến nghị từ Chuyên gia VietITPro.vn
Dựa trên kinh nghiệm triển khai hàng loạt dự án mạng không dây quy mô lớn cho các tòa nhà văn phòng, nhà xưởng và trường học, đội ngũ kỹ sư tại VietITPro.vn đúc kết một số nguyên tắc vàng khi cấu hình VLAN và VLAN Group trên Cisco C9800:
1. Luôn sử dụng Centralized Switching cho văn phòng: Trừ khi triển khai tại các văn phòng chi nhánh có đường truyền WAN yếu (khi đó bắt buộc dùng FlexConnect Local Switching), hãy luôn ưu tiên chế độ Centralized Switching để dễ dàng quản lý QoS, chính sách bảo mật và tường lửa tại trung tâm.
2. Quản lý VLAN ID rõ ràng: Tránh đặt VLAN nhảy cóc ngẫu nhiên. Hãy quy hoạch dải VLAN theo từng tầng hoặc từng khu vực chức năng (VD: Tầng 1 dùng VLAN 10-13, Tầng 2 dùng VLAN 20-23) để dễ dàng kiểm tra sự cố khi cần thiết.
3. Kiểm tra phiên bản Firmware IOS XE: Dòng C9800 rất nhạy cảm với phiên bản phần mềm. Hãy đảm bảo bạn đang chạy các phiên bản Recommended Release (được Cisco khuyến nghị cho môi trường Production, ví dụ như các nhánh 17.3.x, 17.6.x hoặc 17.9.x tùy thuộc vào model phần cứng C9800-40, C9800-80 hay C9800-L) để tránh các lỗi tiềm ẩn (bugs) liên quan đến VLAN mapping và roaming.
Giải đáp các câu hỏi thường gặp (FAQ)
1. Cisco C9800 có hỗ trợ gán VLAN động thông qua RADIUS Server (AAA Override) không?
Trả lời: Có. C9800 hỗ trợ hoàn toàn tính năng AAA Override (Dynamic VLAN Assignment). Khi người dùng đăng nhập bằng tài khoản 802.1X (WPA3-Enterprise hoặc WPA2-Enterprise), RADIUS Server có thể trả về thuộc tính định danh VLAN cho client đó, ghi đè lên cấu hình VLAN mặc định được cấu hình trong Policy Profile.
2. Sự khác biệt chính giữa VLAN Group trên AireOS cũ và Cisco C9800 IOS XE là gì?
Trả lời: Trên AireOS, VLAN Group được quản lý trực tiếp dưới dạng một thực thể toàn cục (Global) và gắn trực tiếp vào WLAN. Trên C9800 IOS XE, kiến trúc mô-đun yêu cầu VLAN Group phải được khai báo thông qua wireless profile vlan, sau đó được gọi vào wireless profile policy, và cuối cùng được gán qua policy tag. Cấu trúc phân lớp này giúp C9800 quản lý cấu hình linh hoạt và áp dụng chính sách khác nhau cho từng nhóm AP khác nhau dễ dàng hơn rất nhiều.
3. Tôi có thể cấu hình VLAN Group với các VLAN không liên tục (non-contiguous) không?
Trả lời: Hoàn toàn được. Bạn có thể gom các VLAN hoàn toàn không liền mạch nhau (ví dụ: VLAN 10, VLAN 150, VLAN 300) vào cùng một VLAN Group. Hệ thống C9800 sẽ tự động phân bổ client đều vào các VLAN có mặt trong nhóm đó.
