Virtual Chassis (VC) trên dòng Juniper EX Series không đơn thuần là tính năng gộp cổng, mà là kỹ thuật cho phép bạn biến tối đa 10 switch vật lý thành một thực thể quản lý duy nhất (Logical Switch). Với kinh nghiệm xử lý hàng trăm hệ thống tại VietITPro.vn, tôi khẳng định rằng việc cấu hình sai trình tự VC là nguyên nhân hàng đầu dẫn đến tình trạng "split-brain" hoặc mất kết nối toàn hệ thống khi cập nhật firmware.
Hiểu về cơ chế hoạt động của Virtual Chassis (VC)
Khi bạn cấu hình VC, các switch sẽ bắt đầu bầu chọn vai trò thông qua giao thức VCCP (Virtual Chassis Control Protocol). Trong hệ thống này, các vai trò được phân cấp rõ rệt:
- Routing Engine (RE): Switch chủ đạo (Master) quản lý control plane, bảng định tuyến và các tiến trình phần mềm.
- Backup: Switch dự phòng, sẵn sàng thay thế Master nếu có sự cố xảy ra.
- Line card (Member): Các switch còn lại chỉ đóng vai trò chuyển tiếp dữ liệu (data plane).
Kỹ sư cần ghi nhớ: Khi một switch được bầu làm Master, nó sẽ đồng bộ toàn bộ file cấu hình (juniper.conf) xuống các thành viên còn lại. Nếu bạn không nắm rõ quy trình này, việc cắm nhầm dây hoặc cấu hình sai thứ tự ưu tiên (Priority) sẽ khiến hệ thống tự động reset về mặc định.
Chuẩn bị hạ tầng trước khi cấu hình
Trước khi chạm vào CLI, hãy đảm bảo các yêu cầu phần cứng sau đã được kiểm tra tại phòng lab:
1. Đồng bộ Firmware (Junos OS): Đây là luật bất thành văn. Tất cả các switch trong cụm VC bắt buộc phải chạy cùng phiên bản Junos OS. Nếu khác version, hệ thống sẽ báo lỗi Incompatible version và không thể gia nhập cụm.
2. Cáp kết nối (VCP - Virtual Chassis Ports): Sử dụng cáp DAC (Direct Attach Copper) hoặc cáp quang SFP+ chuyên dụng. Tuyệt đối không dùng cáp mạng LAN thường cho cổng VCP.
3. Chế độ cổng: Cần chuyển đổi cổng uplink (thường là 10G/40G) sang chế độ VCP trước khi kết nối vật lý.
Quy trình cấu hình thực tế từng bước
Giả sử chúng ta có 2 switch Juniper EX3400 cần gộp thành một VC.
Bước 1: Thiết lập chế độ Virtual Chassis Port (VCP)
Kết nối vào console của Switch 1. Kiểm tra trạng thái cổng:
Chuyển đổi cổng 48 và 49 (giả định là cổng uplink) sang chế độ VCP:
Lặp lại thao tác này trên Switch 2. Sau đó, reboot cả hai thiết bị.
Bước 2: Cấu hình Master và Priority
Để đảm bảo tính ổn định, chúng ta cần chỉ định rõ thiết bị nào là ưu tiên cao nhất.
Trên Switch 1 (muốn làm Master):
Trên Switch 2 (muốn làm Backup):
Giá trị priority càng cao thì khả năng được bầu làm Master càng lớn (tối đa 255). Việc gán cứng này giúp tránh việc switch cũ hơn hoặc cấu hình yếu hơn tự động lên làm Master sau khi mất điện.
Bước 3: Đấu nối vật lý và kiểm tra kết nối

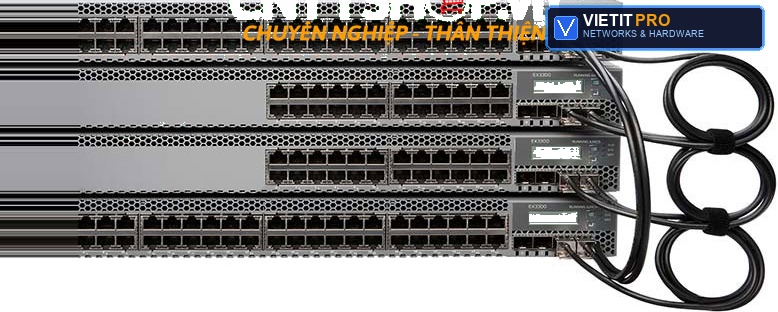

Sử dụng cáp DAC nối cổng VCP của Switch 1 sang Switch 2 theo sơ đồ vòng (Ring Topology) để đảm bảo tính dự phòng:
- Switch 1 Port 48 -> Switch 2 Port 48
- Switch 2 Port 49 -> Switch 1 Port 49
Sau khi cắm cáp, hệ thống sẽ tự động nhận diện. Đợi khoảng 60-90 giây, kiểm tra trạng thái trên Switch Master:
Kết quả trả về lý tưởng sẽ hiển thị:
- Member 0: Status 'Prsnt', Role 'Master'
- Member 1: Status 'Prsnt', Role 'Backup'
Phân tích bảng so sánh: Các dòng EX thường gặp
Những lỗi thường gặp (Pan bệnh thực tế)
1. Hiện tượng Split-Brain
Đây là tình trạng cáp VCP bị đứt hoặc lỗi, khiến cả 2 switch đều tưởng mình là Master. Hậu quả là IP management bị xung đột.
Cách khắc phục: Cấu hình vcp-no-split-detection và luôn sử dụng cấu hình Ring thay vì Daisy Chain.
2. Lỗi "Incompatible firmware"
Khi bạn thêm một switch mới vào hệ thống đang chạy.
Cách xử lý: Đừng vội kết nối VCP. Hãy cắm cáp management, upgrade firmware của switch mới bằng lệnh:
`request system software add
Sau khi version trùng khớp, mới tiến hành cấu hình VCP.
3. Lỗi không nhận Member
Thường do cổng VCP đã được cấu hình nhưng chưa thực hiện request system reboot. Switch Juniper yêu cầu khởi động lại để kernel nhận diện các port này là port quản trị nội bộ thay vì port dữ liệu.
Kinh nghiệm bảo dưỡng từ VietITPro
Từ góc độ kỹ thuật sửa chữa, tôi rút ra 3 bài học "xương máu" để duy trì hệ thống Virtual Chassis bền bỉ:
1. Vệ sinh cổng SFP: Các cổng VCP thường chạy ở tốc độ cao. Bụi bẩn tại các chân tiếp xúc quang học sẽ gây ra lỗi CRC error hoặc Link flapping. Hãy sử dụng bình xịt khí nén chuyên dụng định kỳ 6 tháng/lần.
2. Quản lý nguồn điện: Một hệ thống VC rất nhạy cảm với việc sụt áp. Luôn đảm bảo các switch trong cụm được cắm vào bộ lưu điện (UPS) có cùng pha nguồn hoặc cùng một nguồn cấp để tránh tình trạng một switch khởi động nhanh hơn switch kia, gây lỗi đồng bộ.
3. Sao lưu cấu hình: Luôn thực hiện save cấu hình thông qua commit full sau khi thay đổi cấu hình VCP. Đừng bao giờ tin vào lệnh commit đơn thuần nếu bạn có thay đổi liên quan đến phần cứng.
Giải đáp câu hỏi thực tế (FAQ)
Câu hỏi 1: Tôi có thể gộp EX2300 và EX3400 vào một Virtual Chassis không?
Trả lời: Không. Juniper quy định các thành viên trong VC phải thuộc cùng một dòng họ (Family). Bạn không thể trộn lẫn EX2300 với EX3400 hoặc các dòng Core Switch như QFX.
Câu hỏi 2: Làm sao để thay thế một switch bị hỏng trong cụm VC mà không làm gián đoạn hệ thống?
Trả lời: Juniper có tính năng "Auto-Provisioning". Bạn chỉ cần cấu hình switch mới có cùng version Junos, cắm cáp VCP vào, hệ thống sẽ tự động sync cấu hình từ Master xuống. Tuy nhiên, hãy đảm bảo bạn đã cấu hình đúng member ID cho switch thay thế trước khi kết nối.
Câu hỏi 3: Tại sao tôi không nên dùng cổng 1G làm VCP?
Trả lời: Dù hỗ trợ, nhưng băng thông 1G là quá nhỏ cho lưu lượng trao đổi control plane và dữ liệu giữa các switch. Điều này sẽ gây nghẽn cổ chai, khiến tốc độ truy xuất của các thiết bị kết nối vào switch Backup bị chậm đáng kể. Hãy ưu tiên cổng 10G trở lên.
Kết luận
Cấu hình Virtual Chassis trên Juniper EX Series là một kỹ thuật mạnh mẽ giúp tối ưu hóa quản trị mạng. Tuy nhiên, quyền năng lớn đi kèm với trách nhiệm lớn. Việc nắm vững quy trình từ bước chuẩn bị firmware đến kiểm tra trạng thái vật lý sẽ giúp kỹ sư tránh được những "thảm họa" không đáng có. Tại VietITPro.vn, chúng tôi luôn ưu tiên sự ổn định lên hàng đầu và khuyến khích các bạn thực hiện backup cấu hình trước mọi thao tác can thiệp vào tầng vật lý (Physical Layer).
