Maipu là một trong những thương hiệu thiết bị mạng doanh nghiệp đang có độ phủ sóng mạnh mẽ tại thị trường Việt Nam nhờ vào dải sản phẩm phong phú từ Access Layer đến Core Layer. Tại lab của VietITPro.vn, khi tiếp nhận các hệ thống mạng vừa và nhỏ cho các tòa nhà văn phòng, nhà xưởng, chúng tôi thường xuyên cấu hình và quản trị dòng switch quản lý của hãng này. Thay vì tốn thời gian cấu hình dòng lệnh (CLI) thủ công qua cổng Console Serial hay truy cập IP quản lý nội bộ (Web GUI) từng thiết bị một, việc đưa các switch Maipu lên nền tảng quản trị đám mây Maipu Cloud Dashboard mang lại một cuộc cách mạng về vận hành.
Bài viết này là tài liệu hướng dẫn kỹ thuật toàn diện, đúc kết từ hàng trăm dự án triển khai thực tế của đội ngũ kỹ sư VietITPro.vn, giúp bạn làm chủ hoàn toàn quá trình cấu hình, giám sát và quản lý Switch Maipu trên Cloud Dashboard một cách tối ưu nhất.
Tổng quan kiến trúc Cloud của Maipu và yêu cầu chuẩn bị hạ tầng
Trước khi bắt tay vào việc cấu hình giao diện đám mây, chúng ta cần hiểu rõ cách thức mà thiết bị phần cứng ở hạ tầng của khách hàng kết nối về cloud server của Maipu. Khác với các mô hình quản trị truyền động qua SNMP hay Syslog truyền thống, Maipu Cloud Dashboard sử dụng kiến trúc điều khiển tập trung dựa trên giao thức mã hóa đường truyền (thường là TR-069, NETCONF hoặc các agent giữ kết nối Websocket bảo mật chuyên dụng được tích hợp sẵn trong firmware của dòng switch SMB và Enterprise dòng S-series).
Các yêu cầu bắt buộc trước khi đưa Switch lên Cloud
1. Model thiết bị hỗ trợ Cloud: Không phải toàn bộ switch Maipu đều hỗ trợ cloud native. Bạn cần kiểm tra kỹ dòng sản phẩm. Các dòng switch Access phổ biến như Maipu S2800-series, S3000-series (phiên bản hỗ trợ Cloud/EasyManage) phải có firmware tương thích (Firmware Cloud-ready).
2. Hạ tầng mạng tại chỗ (On-Premise):
- Switch phải có đường thoát Internet thông qua cổng uplink kết nối với Router/Gateway chính.
- Hệ thống mạng phải cấu hình DHCP Server hợp lệ để cấp phát địa chỉ IP động, Subnet Mask, Gateway và đặc biệt là DNS Server (nên dùng 8.8.8.8 hoặc 1.1.1.1 để phân giải tên miền cloud chính xác).
- Firewall/Router tại biên mạng không được chặn các cổng outbound tiêu chuẩn (thường là TCP 443, 80 hoặc các port agent chuyên biệt của hãng như 8883 MQTT) hướng tới cụm server Cloud của Maipu.
Các bước khởi tạo tài khoản và cấu hình thiết bị trên Maipu Cloud Dashboard
Quá trình cấu hình thực tế được chia thành hai giai đoạn chính: Chuẩn bị trên hệ thống đám mây và đưa thiết bị phần cứng vào hệ thống quản lý.
Bước 1: Đăng nhập và thiết lập Site (Dự án/Khu vực) trên Cloud Dashboard
Truy cập vào trang quản trị Maipu Cloud (tùy thuộc vào phân vùng phân phối khu vực Châu Á - Thái Bình Dương hoặc Cloud riêng của nhà mạng/đại lý).
1. Đăng nhập bằng tài khoản Quản trị viên (Tenant Admin) đã được cấp.
2. Tạo một Site mới tương ứng với dự án triển khai (Ví dụ: VietITPro_Office_Q10).
3. Khai báo các thông tin cơ bản: Múi giờ (GMT+7), Địa chỉ, và cấu hình các mẫu VLAN mặc định nếu cần áp dụng tự động cho site này.
Bước 2: Đưa thiết bị Switch vào hệ thống Cloud (Onboarding)
Có hai phương pháp chính để add một switch Maipu lên cloud dashboard, tùy thuộc vào số lượng thiết bị bạn đang triển khai.
Phương pháp A: Nhập Serial Number (SN) thủ công trên Dashboard
Mỗi thiết bị switch Maipu đều có tem chứa mã Serial Number (SN) và MAC Address dán ở mặt sau hoặc sườn máy.
1. Trên giao diện Maipu Cloud Dashboard, điều hướng đến mục Network > Devices > Add Device.
2. Nhập chính xác mã Serial Number của thiết bị Switch.
3. Gán thiết bị vào Site VietITPro_Office_Q10 đã tạo ở bước trên.
4. Đặt tên thiết bị dễ nhận diện (Ví dụ: SW-Access-Floor1).
Phương pháp B: Sử dụng tính năng Plug-and-Play (Zero-Touch Provisioning - ZTP)
Đây là phương pháp mà các kỹ sư mạng chuyên nghiệp ưa chuộng khi triển khai hàng loạt switch cho dự án lớn:
1. Đảm bảo switch hoàn toàn ở trạng thái xuất xưởng (Factory Default - nhấn giữ nút Reset trong 10 giây).
2. Cắm dây mạng từ cổng uplink của switch vào mạng có Internet hỗ trợ DHCP.
3. Switch sẽ tự động gửi gói tin broadcast xin cấp IP, nhận diện gateway và tự động liên lạc về hệ thống Maipu Cloud dựa trên cơ chế Cloud Discovery được hardcode sẵn trong firmware.
4. Trên Dashboard, bạn sẽ nhận được thông báo "Unclaimed Device Discovered". Chỉ cần nhấn Adopt (Chấp nhận) để đưa thiết bị về quản lý trong hệ thống của bạn.
Cấu hình chi tiết các thông số mạng cốt lõi trên Cloud Dashboard
Sau khi thiết bị hiển thị trạng thái Online (màu xanh lá) trên Maipu Cloud Dashboard, chúng ta tiến hành cấu hình các thông số lớp 2 và lớp 3 cốt lõi trực tiếp trên giao diện đám mây mà không cần gõ lệnh thủ công.
1. Cấu hình và Quản lý VLAN (Virtual Local Area Network)
Việc phân tách VLAN là bắt buộc trong các hệ thống mạng doanh nghiệp để giảm thiểu Broadcast Domain và bảo mật.
- Truy cập vào mục Switch Configuration > VLAN Management.
- Tạo các VLAN mới theo kịch bản thiết kế mạng (Ví dụ:
VLAN 10cho Nhân viên,VLAN 20cho Khách - Guest,VLAN 30cho Camera/IoT). - Gán nhãn tên (VLAN Name) tường minh để dễ quản lý.
2. Cấu hình Port Settings (Trunk, Access, Speed, PoE)
Nhấn vào hình ảnh mô phỏng thiết bị Switch trên dashboard để cấu hình chi tiết từng cổng (Port):
- Cổng Access: Dành cho máy tính, máy in, IP Phone đơn luồng. Cấu hình chọn PVID (Port VLAN ID) tương ứng với VLAN của phòng ban đó (Ví dụ: Port 1-12 cấu hình PVID 10).
- Cổng Trunk: Dành cho kết nối liên thiết bị (Cascade giữa các Switch với nhau hoặc từ Switch xuống Router/Firewall). Cấu hình cho phép các VLAN đi qua (Allowed VLANs:
10, 20, 30). - Cấu hình PoE (Power over Ethernet): Đối với các dòng switch Maipu hỗ trợ PoE/PoE+ (như các mã S2800-P series), dashboard cho phép bạn cấu hình bật/tắt nguồn điện trên từng cổng, đặt giới hạn công suất tiêu thụ (Power Budget), hoặc cấu hình tự động khởi động lại nguồn PoE cho camera đang bị treo (Port Scheduled Reboot / Watchdog).
Giám sát, Xử lý sự cố (Troubleshooting) và Bảo dưỡng hệ thống trên Cloud
Ưu điểm lớn nhất của việc cấu hình switch qua Maipu Cloud Dashboard không nằm ở lúc thiết lập ban đầu, mà nằm ở khả năng giám sát trạng thái thời gian thực (Real-time monitoring) và chẩn đoán lỗi từ xa.
1. Giám sát Topology Mạng tự động
Maipu Cloud Dashboard tự động vẽ ra sơ đồ topology mạng dựa trên giao thức LLDP (Link Layer Discovery Protocol) và MAC Address Table. Kỹ sư có thể nhìn thấy ngay:
- Thiết bị nào đang cắm vào cổng nào của switch.
- Băng thông thực tế qua lại trên từng cổng (Rx/Tx Bandwidth Utilization).
- Trạng thái liên kết (Link Status: 100Mbps, 1Gbps hay 10Gbps).
2. Các công cụ Troubleshooting tích hợp sẵn trên Cloud
Khi người dùng báo lỗi mạng (ví dụ: mất kết nối, rớt mạng chập chờn), thay vì phải chạy đến tận nơi cắm cáp console, kỹ sư của VietITPro.vn thường sử dụng các công cụ chẩn đoán trực tiếp trên cloud:
- Cable Diagnostics (Kiểm tra cáp từ xa): Đo chiều dài cáp mạng, phát hiện lỗi đứt ngầm, chập đôi dây (short circuit) hoặc suy hao tín hiệu trên từng đôi dây (Pair A, B, C, D) mà không cần dùng máy test cáp vật lý.
- Remote Packet Capture / Port Mirroring: Cấu hình trỏ lưu lượng mạng từ một cổng nghi ngờ sang một cổng phân tích mà không làm gián đoạn dịch vụ của hệ thống.

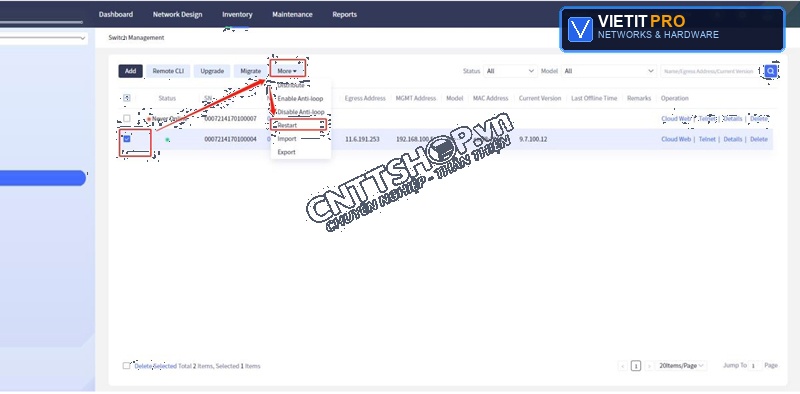

- Reboot Device / Reset Port: Khởi động lại toàn bộ switch hoặc chỉ ngắt/bật lại nguồn điện trên một cổng PoE cụ thể để reset thiết bị ngoại vi đang bị treo.
kinh nghiệm thực tế và Các lỗi thường gặp (Troubleshooting Guide)
Trong quá trình triển khai cấu hình thiết bị Maipu trên Cloud tại nhiều công trình, đội ngũ kỹ thuật của VietITPro đã đúc rút được một số kinh nghiệm xương máu giúp bạn tránh các lỗi mất thời gian:
Lỗi 1: Switch hiển thị trạng thái Offline trên Dashboard mặc dù mạng vẫn chạy
- Nguyên nhân: Lỗi phân giải DNS trên switch, hoặc tường lửa tại doanh nghiệp chặn cổng giao tiếp của cloud agent.
- Cách xử lý:
1. Kết nối cáp console hoặc truy cập Web GUI nội bộ của switch (nếu bật).
2. Kiểm tra cấu hình DNS bằng lệnh ping test (ping cloud.maipunet.com hoặc tên miền server cloud tương ứng).
3. Đảm bảo cấu hình NTP (Network Time Protocol) chuẩn xác. Sai lệch thời gian (Date/Time) sẽ làm lỗi chứng chỉ SSL/TLS, khiến switch không thể bắt tay bảo mật với Cloud Server.
Lỗi 2: Thiết bị nhận cấu hình chậm hoặc bị mất cấu hình (Config Desync) khi thay đổi trên Cloud
- Nguyên nhân: Đường truyền internet chập chờn, gói tin đồng bộ cấu hình (Configuration Sync Packet) bị dropped giữa chừng.
- Cách xử lý: Kiểm tra chất lượng đường truyền WAN, thực hiện lệnh "Force Push Config" trên dashboard hoặc khởi động lại tiến trình quản lý cloud trên switch.
Câu hỏi thường gặp (FAQ) khi cấu hình Switch Maipu trên Cloud
1. Nếu hệ thống mạng bị mất kết nối Internet hoàn toàn, switch Maipu có ngừng hoạt động không?
Trả lời: Hoàn toàn không. Thiết bị Switch Maipu vẫn hoạt động như một Managed Switch thuần túy ở tầng vật lý và liên kết dữ liệu (L2/L3 forwarding). Các cấu hình VLAN, Port, Routing đã được lưu trữ trong bộ nhớ flash non-volatile của thiết bị. Cloud Dashboard chỉ đóng vai trò quản lý, giám sát và đẩy cấu hình từ xa. Khi Internet gián đoạn, bạn chỉ tạm thời không giám sát hoặc thay đổi được cấu hình mới trên mây.
2. Maipu Cloud Dashboard có miễn phí hoàn toàn không hay mất phí license?
Trả lời: Tùy thuộc vào chính sách phân phối phần cứng của hãng và nhà phân phối tại Việt Nam. Thông thường, các dòng switch thương mại đi kèm một khoảng thời gian sử dụng cloud management miễn phí (hoặc trọn đời cho một số dòng SMB nhất định). Với các tính năng AI Analytics nâng cao hoặc quản lý hệ thống enterprise quy mô lớn, có thể yêu cầu mua thêm License Key theo năm.
3. Có thể quản lý hỗn hợp cả Switch và Router/Wi-Fi của Maipu trên cùng một Cloud Dashboard không?
Trả lời: Có. Maipu cung cấp hệ sinh thái quản trị tập trung (Unified Management). Bạn hoàn toàn có thể quản lý đồng bộ Gateway, Switch và Wireless Access Point (AP) trên cùng một giao diện Cloud Dashboard, giúp việc quy hoạch VLAN và tối ưu hóa toàn bộ hệ thống mạng doanh nghiệp trở nên liền mạch và trực quan nhất.
Lời kết từ Kỹ sư VietITPro.vn
Việc chuyển đổi từ phương thức quản trị switch truyền thống sang cấu hình qua Maipu Cloud Dashboard là một bước tiến tất yếu trong kỷ nguyên quản trị mạng hiện đại (Cloud-managed Network). Nó giúp tối ưu hóa thời gian triển khai, giảm thiểu chi phí vận hành nhân sự onsite và mang lại khả năng chủ động xử lý sự cố từ xa cực kỳ ấn tượng. Hy vọng với bài hướng dẫn chi tiết từng bước mang tính thực tế cao này, các bạn kỹ thuật viên và anh em làm nghề CNTT có thể tự tin triển khai thành công hệ thống mạng Maipu cho khách hàng của mình. Nếu gặp bất kỳ pan bệnh phần cứng hoặc cấu hình phức tạp nào cần hỗ trợ chuyên sâu, đừng ngần ngại liên hệ với đội ngũ chuyên gia tại VietITPro.vn để được tư vấn giải pháp tối ưu nhất.
