Switch Maipu IS230 Series là dòng thiết bị chuyển mạch công nghiệp (Industrial Ethernet Switch) được thiết kế cho các môi trường khắc nghiệt như hệ thống điều khiển tự động hóa, giám sát giao thông hoặc hạ tầng mạng tại các nhà máy. tôi nhận thấy nhiều kỹ thuật viên mới tiếp cận dòng này thường bỡ ngỡ với giao diện CLI (Command Line Interface) có cấu trúc đặc thù của Maipu, khác biệt đôi chút so với Cisco hay Huawei. Bài viết này sẽ đi sâu vào quy trình thiết lập chuẩn, tối ưu hóa hiệu năng và xử lý các lỗi thường gặp trên IS230 Series.
1. Chuẩn bị kết nối vật lý và truy cập CLI

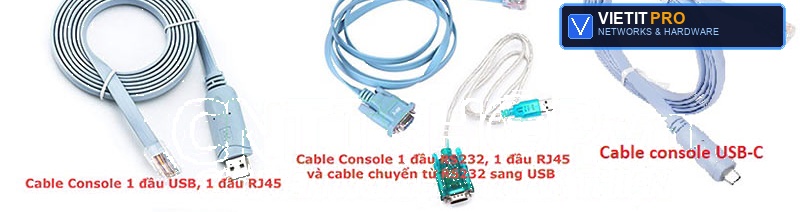

Trước khi bắt đầu cấu hình, bạn cần chuẩn bị đúng cáp kết nối. Maipu IS230 sử dụng cổng Console chuẩn RJ45-to-DB9 (hoặc USB-to-RJ45 Serial).
Thông số kết nối Console chuẩn:
- Baud rate: 9600 hoặc 115200 (tùy phiên bản firmware, mặc định thường là 9600).
- Data bits: 8
- Parity: None
- Stop bits: 1
- Flow control: None
Khi khởi động thiết bị, nếu bạn thấy các dòng log boot xuất hiện, hãy nhấn Enter để truy cập vào dấu nhắc lệnh (Prompt). Lưu ý: IS230 thường yêu cầu mật khẩu mặc định (thường là admin/admin hoặc để trống tùy phiên bản xuất xưởng).
2. Cấu trúc phân cấp lệnh trên Maipu IS230
Maipu sử dụng mô hình phân cấp lệnh khá trực quan:
- User Mode (
>): Mức độ hạn chế, chỉ xem được các thông số cơ bản. - Privileged Mode (
#): Chuyển sang bằng lệnhenable. Tại đây bạn có thể kiểm tra toàn bộ hệ thống. - Global Configuration Mode (
(config)#): Chuyển sang bằng lệnhconfigure terminal. Đây là nơi thực hiện các thay đổi cấu hình hệ thống. - Interface Configuration Mode (
(config-if)#): Chuyển sang bằng cách chọn cổng (ví dụ:interface gigabitethernet 0/1).
3. Cấu hình cơ bản: Đặt tên, IP và bảo mật
Sau khi truy cập được vào thiết bị, việc đầu tiên là xác lập định danh và địa chỉ quản lý.
Đặt tên thiết bị và thiết lập quản trị
Cấu hình địa chỉ IP cho cổng quản lý (VLAN 1)
Thông thường, chúng ta quản lý Switch thông qua VLAN 1. Bạn cần gán IP tĩnh để truy cập từ xa qua SSH hoặc Web GUI.
4. Cấu hình VLAN và Trunking (thực tế cho hạ tầng mạng)
Trong môi trường công nghiệp, việc chia tách mạng (VLAN) là bắt buộc để đảm bảo an ninh và giảm broadcast domain.
Tạo VLAN và gán cổng (Access Port)
Giả sử bạn muốn cấu hình cổng 1-8 thuộc VLAN 10 (mạng Camera) và 9-16 thuộc VLAN 20 (mạng PLC).
Cấu hình Trunking (Uplink về Core Switch)
Cổng Uplink cần truyền tải nhiều VLAN, do đó phải cấu hình Trunk:
5. Cấu hình tính năng bảo mật và quản lý từ xa
Để quản lý Switch từ xa, bạn nên ưu tiên SSH thay vì Telnet để đảm bảo dữ liệu không bị bắt gói tin (sniffing).
Kích hoạt SSH
Cấu hình Port Security
Để tránh tình trạng nhân viên tự ý cắm thiết bị lạ vào cổng Switch, hãy giới hạn địa chỉ MAC:
6. Bảng so sánh thông số kỹ thuật thực tế IS230 Series
Tại VietITPro, chúng tôi thường xuyên tiếp nhận các dòng IS230. Dưới đây là bảng đối chiếu nhanh hiệu năng thực tế để bạn chọn model phù hợp:
7. Kinh nghiệm xử lý sự cố (Troubleshooting) từ kỹ sư VietITPro
Trong quá trình bảo trì tại các xưởng sản xuất, tôi đúc kết được 3 lỗi thường gặp nhất trên dòng Maipu IS230:
1. Lỗi không lưu cấu hình: Nhiều kỹ thuật viên quên lệnh write hoặc copy running-config startup-config. Nếu mất điện đột ngột, cấu hình sẽ mất sạch.
2. Lỗi cổng mạng bị "Err-disable": Thường do xung đột STP (Spanning Tree Protocol) hoặc do tính năng port-security chặn MAC lạ. Hãy kiểm tra bằng lệnh show interfaces status và show log.
3. Nguồn cấp không ổn định: IS230 là thiết bị công nghiệp, yêu cầu nguồn DC (thường là 12-48VDC). Nếu sử dụng nguồn adapter 220VAC không chuẩn, nhiễu điện áp sẽ làm switch bị treo (hang) hoặc reset liên tục. Luôn kiểm tra tụ lọc nguồn trên bo mạch nếu thiết bị có dấu hiệu sụt áp.
Lệnh kiểm tra nhanh khi có sự cố:
show running-config: Kiểm tra toàn bộ cấu hình hiện tại.show ip interface brief: Kiểm tra trạng thái cổng và IP.show mac-address-table: Kiểm tra thiết bị nào đang cắm vào cổng nào.show spanning-tree: Kiểm tra vòng lặp mạng.
8. Bảo dưỡng và phòng ngừa hỏng hóc phần cứng
Switch công nghiệp như Maipu IS230 thường được lắp trong tủ điện. Để kéo dài tuổi thọ thiết bị:
- Vệ sinh định kỳ: Bụi công nghiệp có tính dẫn điện hoặc gây ẩm mốc. Cần dùng khí nén thổi sạch bụi trong các khe tản nhiệt ít nhất 6 tháng/lần.
- Kiểm tra nhiệt độ: Nếu switch đặt trong tủ kín, hãy đảm bảo có quạt thông gió. Dù IS230 chịu được nhiệt độ cao, nhưng việc vận hành liên tục ở 70°C sẽ làm khô tụ hóa trên bo mạch nhanh hơn bình thường.
- Cập nhật Firmware: Định kỳ kiểm tra website của Maipu để cập nhật các bản vá lỗi bảo mật (CVE), đặc biệt là các lỗ hổng liên quan đến giao thức quản lý web.
9. FAQ - Giải đáp thắc mắc thường gặp
Hỏi: Tôi có thể cấu hình lại Switch Maipu về mặc định nếu quên mật khẩu không?
Đáp: Có. Bạn cần kết nối qua cổng Console, thực hiện ngắt nguồn và cấp nguồn lại, ngay khi thiết bị khởi động (trong khoảng 3-5 giây đầu), nhấn tổ hợp phím Ctrl+B để vào BootROM. Tại đây, chọn mục "Clear configuration" hoặc "Reset to factory default".
Hỏi: Switch Maipu IS230 có hỗ trợ tính năng PoE không?
Đáp: Lưu ý rằng dòng IS230 thường là Switch chuyển mạch dữ liệu thuần túy (non-PoE). Nếu bạn cần cấp nguồn cho Camera/AP, hãy tìm các mã có hậu tố "P" (ví dụ: IS230-8P).
Hỏi: Tại sao tôi ping được IP của Switch nhưng không thể truy cập Web GUI?
Đáp: Đầu tiên hãy kiểm tra xem dịch vụ HTTP/HTTPS đã được bật chưa (ip http server). Nếu đã bật, hãy kiểm tra ACL (Access Control List) xem có rule nào chặn IP của máy tính bạn truy cập vào port 80/443 không.
Hy vọng hướng dẫn này giúp các bạn kỹ thuật viên tại VietITPro và cộng đồng mạng hiểu rõ hơn về cách vận hành Switch Maipu IS230. Mọi thắc mắc kỹ thuật chuyên sâu về sửa chữa bo mạch hoặc cấu hình hệ thống, các bạn có thể để lại phản hồi để chúng tôi hỗ trợ.
