Chào các anh em đồng nghiệp và các kỹ sư hệ thống tại VietITPro.vn. Dòng thiết bị Cisco Business 350 (CBS350) đang trở thành lựa chọn tiêu chuẩn cho hạ tầng mạng doanh nghiệp vừa và nhỏ nhờ hiệu năng ổn định và mức giá dễ tiếp cận. Tuy nhiên, việc triển khai tính năng Stack (gộp nhiều switch thành một thực thể logic duy nhất) trên dòng sản phẩm này đòi hỏi sự chuẩn bị kỹ lưỡng về phần cứng, cáp kết nối và cấu hình tham số.
Bài viết này đúc kết từ kinh nghiệm triển khai thực tế hàng chục hệ thống mạng phân nhánh tại TP.HCM của đội ngũ kỹ thuật VietITPro.vn, hướng dẫn bạn từng bước cấu hình Stack Switch Cisco CBS350 chuẩn kỹ thuật, tối ưu hiệu suất và phòng tránh các lỗi xung đột phần cứng thường gặp.
Tổng quan về kiến trúc phần cứng và yêu cầu chuẩn bị cho CBS350 Stack
Trước khi đưa dây nguồn vào các thiết bị, chúng ta cần hiểu rõ nền tảng phần cứng mà Cisco trang bị cho dòng CBS350. Không giống như các dòng Catalyst cao cấp sử dụng cáp stack độc quyền dạng bus tốc độ cao (như cáp StackWise), dòng Cisco Business 350 sử dụng chính các cổng SFP+ (10G) hoặc các cổng RJ45 Combo tùy theo mã sản phẩm để làm cổng Stacking (được gọi là True Stacking qua cổng Uplink).
Các mô hình hỗ trợ Stack trên dòng CBS350
- CBS350 Managed Switches: Hầu hết các mã sản phẩm hỗ trợ SFP+ 10G đều cho phép cấu hình Stack tối đa lên tới 4 thiết bị trong một vòng lặp (Ring) hoặc chuỗi (Chain).
- Yêu cầu Firmware: Đây là điểm chết người mà nhiều kỹ sư mới vào nghề thường bỏ qua. Toàn bộ các switch tham gia vào Stack bắt buộc phải chạy cùng một phiên bản Firmware (Image Version) và sử dụng chung chế độ Boot Image. Nếu lệch phiên bản, quá trình đồng bộ cơ sở dữ liệu cấu hình (Running-config) sẽ thất bại, dẫn đến việc thiết bị phụ (Member) rơi vào trạng thái lỗi (Mismatch State).
Bảng đối chiếu thông số và chuẩn bị cáp Stack thực tế
Các bước chuẩn bị trước khi gộp Stack
Để quá trình cấu hình không gặp sự cố treo thiết bị hoặc xung đột IP quản trị, hãy thực hiện theo đúng quy trình tuần tự sau:
1. Kiểm tra và cập nhật Firmware độc lập: Cắm điện từng switch một, truy cập vào giao diện Web GUI hoặc CLI để kiểm tra phiên bản firmware hiện tại. Nâng cấp lên phiên bản mới nhất và ổn định nhất do Cisco cung cấp cho dòng CBS350.
2. Xóa bỏ cấu hình cũ (Factory Reset): Nếu là thiết bị đã qua sử dụng, tiến hành nhấn giữ nút Reset trên mặt trước thiết bị khoảng 10 giây cho đến khi đèn LED SYS nhấp nháy, đưa switch về trạng thái mặc định nhà sản xuất.
3. Xác định vai trò phần cứng: Chọn ra Switch số 1 (Master) và Switch số 2, 3, 4 (Member). Việc này giúp bạn dễ dàng quản lý thứ tự ưu tiên khi cấu hình trên giao diện CLI.
Triển khai cấu hình Stack trên Cisco CBS350 qua dòng lệnh (CLI)
Mặc dù Cisco CBS350 hỗ trợ giao diện Web GUI trực quan, việc cấu hình Stack thông qua CLI giúp kỹ sư kiểm soát triệt để các tham số phần cứng, xem xét log thời gian thực và xử lý nhanh các xung đột nếu có.
Bước 1: Kết nối Console và chuyển đổi chế độ Stack
Kết nối cáp Console từ máy tính vào switch dự định làm Master. Mở phần mềm Putty hoặc SecureCRT với thông số: 115200 baud, 8 data bits, no parity, 1 stop bit.
Theo mặc định, một số dòng CBS350 chạy ở chế độ Standalone. Chúng ta cần chuyển đổi chế độ hoạt động của cổng SFP sang dạng Stack. Gõ các lệnh sau vào giao diện CLI:
Bước 2: Khai báo topology và gán ID cho các Switch thành viên
Tiến hành kết nối vật lý cáp DAC giữa các switch theo dạng Ring (Vòng lặp) để đảm bảo tính dự phòng (Redundancy). Ví dụ: Cổng SFP+ 2 của Switch 1 nối với cổng SFP+ 1 của Switch 2, và cổng SFP+ 2 của Switch 2 nối lại cổng SFP+ 1 của Switch 1.
Sau khi cắm cáp, hệ thống sẽ nhận diện thiết bị mới. Ta tiến hành gán số thứ tự (Unit ID) và độ ưu tiên (Priority) để định nghĩa Master:
Giải thích kỹ thuật:

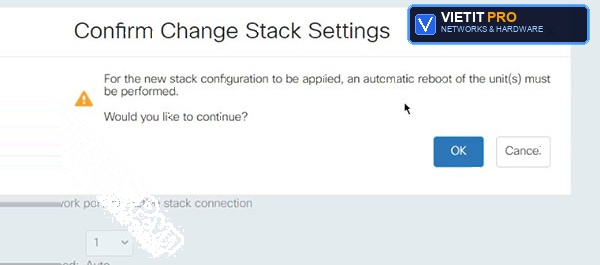

priority 15: Gán độ ưu tiên cao nhất cho Switch 1 để chắc chắn nó luôn đóng vai trò là Master quản lý toàn bộ hệ thống Stack.reload: Lệnh khởi động lại thiết bị để cấu hình Stack chính thức có hiệu lực trên phần cứng vi mạch chuyển mạch.
Bước 3: Kiểm tra trạng thái Stack sau khi khởi động lại
Sau khi toàn bộ các switch trong cụm hoàn tất quá trình boot (thường mất từ 3 đến 5 phút tùy thuộc vào số lượng port), truy cập lại vào console của Master và chạy lệnh kiểm tra:
Kết quả trả về trên màn hình CLI chuẩn sẽ hiển thị danh sách các Unit đang hoạt động (State: Ready), phiên bản phần cứng, địa chỉ MAC của Master và các Member, cùng với trạng thái kết nối cáp Stack.
Nếu bạn nhìn thấy trạng thái Ver Mismatch, điều đó đồng nghĩa với việc phiên bản phần mềm giữa các switch chưa đồng bộ. Ta cần thực hiện lệnh đồng bộ tự động từ Master xuống Member:
kinh nghiệm thực tế và xử lý sự cố (Troubleshooting) từ kỹ sư VietITPro.vn
Trong quá trình sửa chữa bo mạch (PCB) và triển khai hạ tầng mạng tại xưởng cũng như tại công trình của VietITPro.vn, chúng tôi đúc kết được một số pan bệnh và lưu ý cực kỳ quan trọng khi vận hành CBS350 Stack:
1. Hiện tượng treo cứng hệ thống khi đang cấu hình Stack (Split-Brain Scenario)
- Nguyên nhân: Khi đang cấu hình thay đổitopology Stack mà một sợi cáp DAC bị lỏng hoặc đứt đột ngột, cụm Stack có thể bị chia cắt thành 2 cụm độc lập nhưng cùng giữ một địa chỉ IP quản trị và cấu hình. Điều này gây xung đột địa chỉ MAC và IP trên mạng LAN, làm sập toàn bộ hệ thống mạng nội bộ.
- Khắc phục: Luôn luôn cấu hình kết nối cáp theo dạng Ring Topology (vòng khép kín). Khi một sợi cáp đứt, dữ liệu vẫn chạy vòng qua chiều ngược lại mà không làm gián đoạn hạ tầng.
2. Lỗi hỏng cổng SFP+ do tĩnh điện hoặc nguồn điện không ổn định
- Thực tế kỹ thuật: Các cổng SFP+ dùng làm chân Stack trên CBS350 nhạy cảm hơn với hiện tượng sốc điện áp so với các cổng đồng RJ45 thông thường. Tại trung tâm sửa chữa VietITPro.vn, chúng tôi đã tiếp nhận nhiều trường hợp switch cháy chip điều khiển giao tiếp quang (PHY/SerDes) do sét đánh lan truyền qua đường cáp quang treo ngoài trời giữa các tòa nhà.
- Phòng ngừa: Khi chạy Stack giữa các tòa nhà khác nhau, bắt buộc phải sử dụng Module quang điện (Media Converter) hoặc cáp quang thuần túy kèm dây tiếp địa chống sét cho giàn rack, tuyệt đối không dùng cáp đồng DAC kéo dài giữa các building.
3. Quản lý cấu hình cấu trúc lưu trữ (Startup-config)
Khi các switch đã gộp thành Stack, bạn không được lưu cấu hình riêng lẻ trên từng thiết bị thành viên. Mọi thay đổi về VLAN, Routing, ACL đều được đồng bộ hóa tự động từ Master xuống bộ nhớ Flash của các Member thông qua lệnh:
Hoặc:
Các câu hỏi thường gặp (FAQ) về cấu hình Stack Cisco CBS350
Hỏi: Có thể gộp Stack giữa mã CBS350-24P và CBS350-48P lại với nhau không?
Đáp: Hoàn toàn được. Dòng Cisco Business 350 cho phép Stack hỗn hợp giữa các model khác nhau trong cùng một dòng sản phẩm (miễn là chúng cùng hỗ trợ tính năng Stacking và chạy chung phiên bản Firmware). Tuy nhiên, bạn cần chú ý đến việc phân bổ nguồn điện và số lượng cổng thực tế trên từng thiết bị để quản lý băng thông uplink.
Hỏi: Khi Switch Master bị hỏng nguồn hoàn toàn, hệ thống mạng có bị sập không?
Đáp: Nếu bạn đã cấu hình tính năng Automatic Failover và thiết lập độ ưu tiên (Priority), khi Switch Master mất nguồn, Switch có độ ưu tiên cao thứ hai trong cụm sẽ tự động được bầu chọn làm Master mới (Election Process). Quá trình chuyển đổi này diễn ra trong vòng vài giây, các gói tin đang truyền tải có thể bị rớt một vài packet nhưng tổng thể hạ tầng mạng không bị sập hoàn toàn.
Hỏi: Tôi có cần cấu hình LACP (Link Aggregation) cho các cổng Stack không?
Đáp: Không cần thiết. Các cổng được khai báo trong chế độ Stack sẽ tự động gom băng thông lại với nhau để tạo thành một đường truyền tốc độ cao độc lập giữa các thiết bị. Bạn chỉ cần cấu hình LACP (Port-channel) khi kết nối từ cụm CBS350 Stack này đi lên các thiết bị Core Switch hoặc Server bên ngoài.
Lời kết từ VietITPro.vn
Việc cấu hình Stack Switch Cisco CBS350 chuẩn kỹ thuật không chỉ giúp tối ưu hóa băng thông nội bộ, đơn giản hóa bài toán quản lý thiết bị mà còn mang lại tính dự phòng cao cho toàn bộ hạ tầng CNTT của doanh nghiệp. Hy vọng bài viết hướng dẫn chuyên sâu này đã cung cấp cho các bạn cái nhìn toàn diện từ lý thuyết phần cứng đến thao tác thực tế trên dòng sản phẩm này.
Nếu hệ thống mạng của bạn gặp các sự cố phức tạp về phần cứng, lỗi vi mạch switch Cisco, hoặc cần tư vấn giải pháp mạng doanh nghiệp chuyên sâu tại TP.HCM, hãy liên hệ ngay với đội ngũ chuyên gia kỹ thuật của chúng tôi tại VietITPro.vn để được hỗ trợ kịp thời.
