Trong các mô hình mạng doanh nghiệp vừa và nhỏ, ký túc xá, hoặc các hệ thống mạng cục bộ yêu cầu quản lý băng thông và xác thực cước phí người dùng theo từng phiên (session), việc dựng một PPPoE (Point-to-Point Protocol over Ethernet) Server trên nền tảng Router Cisco là một giải pháp cực kỳ tối ưu. Tại phòng lab của VietITPro.vn, chúng tôi thường xuyên tiếp nhận các yêu cầu tư vấn và cấu hình hệ thống mạng lõi cho khách hàng, và PPPoE Server trên Cisco IOS luôn là một lựa chọn bền bỉ, ổn định nhờ khả năng xử lý gói tin mạnh mẽ của dòng Cisco Integrated Services Router (ISR).
Bài viết này sẽ đúc kết toàn bộ quy trình thực tế từ kinh nghiệm triển khai phần cứng lẫn phần mềm, hướng dẫn chi tiết cách cấu hình PPPoE Server trên Router Cisco một cách chuẩn xác, tối ưu hiệu năng và hạn chế tối đa các lỗi xung đột gói tin thường gặp.
Tổng quan kiến trúc PPPoE Server trên Cisco IOS và yêu cầu phần cứng
PPPoE là công nghệ đóng gói các khung PPP bên trong các gói tin Ethernet. Điều này cho phép nhà quản trị mạng cung cấp các tính năng xác thực (PAP, CHAP, MS-CHAP), mã hóa, quản lý địa chỉ IP động (qua IPCP) và kiểm soát định mức băng thông cho từng người dùng độc lập thông qua giao thức RADIUS hoặc cơ sở dữ liệu nội bộ (Local Database).
Yêu cầu phần cứng thực tế tại phòng lab
Để triển khai một PPPoE Server ổn định phục vụ từ 100 đến 500 kết nối đồng thời, cấu hình phần cứng Router Cisco tối thiểu cần đáp ứng:
- Dòng thiết bị đề xuất: Cisco ISR 4321, ISR 4331 hoặc các dòng cũ hơn nhưng huyền thoại về độ ổn định như Cisco 2911 / 3925 chạy Cisco IOS phiên bản 15.x Advanced IP Services.
- Dung lượng DRAM: Tối thiểu 1GB đến 2GB để xử lý bảng định tuyến và cấp phát RAM cho các phiên ảo (Virtual-Access Interfaces).
- Tài nguyên Flash: Tối thiểu 256MB để chứa image hệ điều hành.
Bảng đối chiếu thông số các dòng Cisco ISR hỗ trợ PPPoE Server
Chuẩn bị sơ đồ mạng và phân hoạch IP
Trước khi bắt tay vào cấu hình câu lệnh trên CLI của Cisco, chúng ta cần định hình rõ mô hình kết nối vật lý và logic:
1. Cổng Uplink (GigabitEthernet 0/0): Kết nối trực tiếp với modem nhà mạng hoặc thiết bị Core Switch nhận Internet có IP Public hoặc IP tĩnh của mạng nội bộ.
2. Cổng Downlink (GigabitEthernet 0/1): Cắm trực tiếp vào hệ thống Switch phân phối (Access Switch) kết nối đến các client.
3. Local Pool: Dải IP nội bộ sẽ được cấp phát riêng cho các client khi kết nối thành công qua PPPoE. Ví dụ sử dụng dải 192.168.100.0/24.
Các bước cấu hình chi tiết trên CLI của Router Cisco
Đăng nhập vào Router Cisco qua cổng Console hoặc SSH với quyền đặc quyền (Privileged EXEC Mode).
Bước 1: Khởi tạo Local Database và cấu hình xác thực AAA
Trước hết, chúng ta tạo tài khoản người dùng cục bộ trên router và kích hoạt hệ thống xác thực AAA (Authentication, Authorization, Accounting).
Bước 2: Cấu hình Virtual Template Interface
Virtual Template là bản thiết kế (template) để Cisco IOS tự động sinh ra các giao diện ảo (Virtual-Access) mỗi khi có một client thực hiện kết nối thành công vào PPPoE Server.
Lưu ý kỹ thuật: Lệnh mtu 1492 là bắt buộc vì gói tin PPPoE tiêu tốn 8 bytes header (Ethernet frame tiêu chuẩn là 1500 bytes, trừ 8 bytes header PPPoE còn lại 1492 bytes MTU) nhằm tránh hiện tượng phân mảnh gói tin (fragmentation) gây suy hao hiệu năng mạng.
Bước 3: Định nghĩa dải IP cấp phát (IP Pool) và Blobal PPPoE Service
Tạo một pool chứa các địa chỉ IP sẽ cấp phát động cho các client quay số thành công.
Bước 4: Kích hoạt PPPoE Server trên cổng Interface hướng về Client
Gắn Virtual Template vừa tạo lên cổng vật lý giao tiếp với mạng LAN của người dùng.
Bước 5: Cấu hình NAT và định tuyến ra Internet
Để các client sau khi kết nối PPPoE có thể truy cập được Internet, chúng ta cấu hình NAT (Network Address Translation) trên cổng Uplink và Downlink.
Đến đây, cấu hình cơ bản cho PPPoE Server trên Cisco Router đã hoàn tất. Bạn hãy nhớ lưu lại cấu hình bằng lệnh write memory hoặc copy running-config startup-config.
Kiểm tra, theo dõi và xử lý sự cố thực tế (Troubleshooting)
Trong quá trình vận hành thực tế tại các dự án của VietITPro.vn, chúng tôi ghi nhận một số lỗi phổ biến và cách kiểm tra nhanh chóng bằng các câu lệnh lệnh sau:
Các lệnh kiểm tra trạng thái trên Router Cisco
- Kiểm tra các phiên đang kết nối:
Lệnh này hiển thị danh sách các client đang kết nối, MAC address của client, ID phiên (Session ID) và cổng giao tiếp ảo tương ứng.

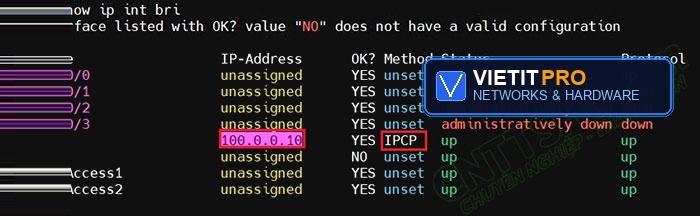

- Kiểm tra trạng thái giao diện ảo:
Xem các Virtual-Access đã được khởi tạo hay chưa.
- Kiểm tra cấp phát IP pool:
Hiển thị số lượng IP đã cấp và số IP còn trống trong pppoe-pool.
Các pan bệnh thực tế và kinh nghiệm xử lý
1. Lỗi Client không thể quay số (Timeout / Error 678 / 651 trên Windows):
- Nguyên nhân: Do tường lửa (Firewall) chặn gói tin PADI/PADS hoặc sai thông tin xác thực, hoặc cổng GigabitEthernet0/1 chưa bật
no shutdown. - Khắc phục: Kiểm tra kỹ cấu hình
pppoe enabletrên cổng giao tiếp vật lý. Dùng lệnhdebug pppoe packettrên Cisco CLI để bắt gói tin trao đổi bắt tay giữa Client và Server.
2. Lỗi kết nối thành công nhưng không truy cập được web:
- Nguyên nhân: Thiếu cấu hình NAT Overload hoặc chưa cấu hình
ip unnumbered/ IPCP trên Virtual-Template dẫn đến client không nhận được DNS hoặc Gateway. - Khắc phục: Kiểm tra lại bảng định tuyến
show ip routevà kiểm tra cấu hình NAT trên interfaceGigabitEthernet0/0.
Câu hỏi thường gặp (FAQ) kỹ thuật chuyên sâu
1. PPPoE Server trên Router Cisco có hỗ trợ xác thực qua Radius Server không thay vì Local Database?
Trả lời: Hoàn toàn được và rất được khuyến khích trong các mô hình lớn (như mạng quán net, ISP nhỏ). Bạn chỉ cần cấu hình trỏ RADIUS Server trên Cisco IOS bằng các câu lệnh:
2. Làm thế nào để giới hạn băng thông (Bandwidth Rate Limit) cho từng phiên PPPoE kết nối vào?
Trả lời: Bạn có thể áp dụng chính sách QoS (Quality of Service) hoặc áp dụng profile subscriber trực tiếp trên Virtual-Template thông qua các câu lệnh cấu hình chính sách QoS của Cisco (Modular Quality of Service CLI - MQC) kết hợp với các lệnh police hoặc shape để bóp băng thông download/upload cho từng account client.
3. Tại sao cần đặt MTU là 1492 thay vì giữ nguyên 1500 trên Virtual-Template?
Trả lời: Giao thức PPPoE đóng gói thêm 8 bytes tiêu đề PPPoE header vào trong khung Ethernet chuẩn 1500 bytes. Nếu giữ nguyên MTU 1500 trên giao diện ảo, tổng kích thước gói tin truyền đi sẽ là 1508 bytes, vượt quá giới hạn MTU mặc định của đường truyền mạng (Ethernet standard MTU = 1500). Điều này bắt buộc thiết bị phải thực hiện phân mảnh (fragmentation), làm giảm đáng kể hiệu năng chuyển mạch và gây ra hiện tượng rớt gói (packet loss) khi tải nặng.
*Bài viết chuyên sâu thuộc bản quyền kỹ thuật của VietITPro.vn - Trung tâm sửa chữa phần cứng, bảo trì và giải pháp hạ tầng mạng doanh nghiệp hàng đầu tại TP.HCM. Mọi trích dẫn vui lòng ghi rõ nguồn.*
