Trong hệ thống mạng doanh nghiệp vừa và lớn tại TP.HCM, việc đảm bảo băng thông liên tục cho các đường trục (uplink) giữa các switch cốt lõi và switch phân đoạn luôn là bài toán đau đầu cho các kỹ sư mạng. Tại phòng lab của VietITPro.vn, chúng tôi thường xuyên tiếp nhận các hệ thống mạng gặp tình trạng nghẽn cổ chai tại các đường kết nối uplink 1Gbps khi lượng truy cập đồng thời tăng cao, hoặc sập toàn bộ hệ thống chỉ vì một sợi cáp quang bị đứt do chuột cắn hoặc lỗi module SFP.
Để giải quyết triệt để vấn đề này, việc cấu hình Port Channel (hay còn gọi là Link Aggregation - LACP trên thiết bị Allied Telesis sử dụng hệ điều hành AlliedWare Plus) là giải pháp bắt buộc. Bài viết này sẽ hướng dẫn chi tiết cách cấu hình Port Channel chuẩn xác, tối ưu hóa phần cứng và phòng tránh các lỗi cấu hình thường gặp từ kinh nghiệm thực tế của đội ngũ kỹ thuật VietITPro.vn.
Bản chất phần cứng và lý do phải gộp băng thông trên Switch Allied Telesis
Trước khi đi vào câu lệnh CLI, chúng ta cần hiểu rõ cơ chế hoạt động của Port Channel dưới góc độ phần cứng trên các dòng switch Allied Telesis như x530, x930 hay x330 series.
Một cổng Ethernet vật lý độc lập (ví dụ cổng port1.0.1) bị giới hạn bởi tốc độ của bộ thu phát (transceiver) SFP/SFP+ và bộ đệm (packet buffer) trên vi xử lý chuyển mạch (Switch ASIC). Khi lưu lượng dữ liệu vượt quá ngưỡng này, gói tin sẽ bị drop (rớt gói) tại hàng đợi (queue) của cổng. Port Channel cho phép gom từ 2 đến 8 cổng vật lý thành một cổng logic duy nhất (ví dụ po1), nhân đôi hoặc nhân bốn băng thông thực tế và tạo ra cơ chế cân bằng tải (load balancing).
Tuy nhiên, cấu hình sai lầm phổ biến nhất mà các kỹ sư mới vào nghề hay mắc phải là gộp các cổng có tốc độ khác nhau hoặc cấu hình sai giao thức đàm phán, dẫn đến tình trạng treo switch hoặc vòng lặp mạng (loop) lớp 2.
Tiêu chuẩn kỹ thuật khi gom kênh (Link Aggregation)
- Tốc độ đồng nhất: Các cổng tham gia vào một Port Channel bắt buộc phải chạy cùng một tốc độ (ví dụ: tất cả phải là 1Gbps hoặc tất cả phải là 10Gbps). Không thể gom cổng 1G với cổng 10G vào chung một Port Channel.
- Cấu hình song công: Cùng chế độ Full-Duplex.
- VLAN Trunking: Các cổng thành viên phải được cấu hình giống hệt nhau về VLAN, Native VLAN và các thông số QoS trước khi đưa vào nhóm Port Channel.
Các phương thức gộp kênh trên AlliedWare Plus
Allied Telesis hỗ trợ hai phương thức gom kênh chính: Static (Tĩnh) và LACP (Link Aggregation Control Protocol - Động theo chuẩn IEEE 802.3ad).
Khuyến nghị kỹ thuật từ VietITPro.vn: Luôn luôn sử dụng LACP (Active) cho mọi kết nối giữa các switch Allied Telesis hoặc giữa switch với máy chủ ảo hóa (Proxmox, VMware ESXi) để tận dụng cơ chế bảo vệ vòng lặp và tự động phục hồi khi có sự cố đứt cáp một phần.
Các bước cấu hình Port Channel thực tế trên CLI của Allied Telesis
Dưới đây là kịch bản cấu hình thực tế cho một liên kết 2 đường cáp quang 10Gbps giữa hai switch core Allied Telesis x530-52GTX để tạo thành một đường trục (Uplink) 20Gbps.
Bước 1: Truy cập và chuẩn bị giao diện dòng lệnh (CLI)
Kết nối cáp Console hoặc SSH vào switch Allied Telesis với quyền quản trị viên cao nhất (Manager).
Bước 2: Gom các cổng vật lý vào giao diện Port Channel (Channel-Group)

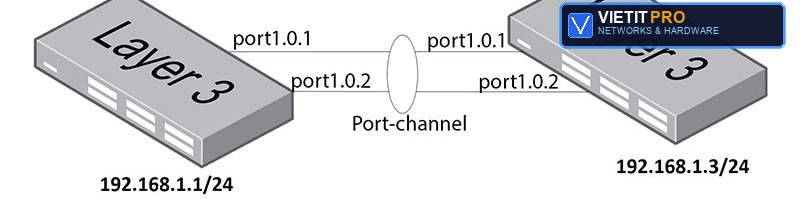

Giả sử chúng ta sử dụng cổng port1.0.1 và port1.0.2 để tạo thành Port Channel số 1 (po1).
Lưu ý kỹ thuật: Lệnh mode active kích hoạt chế độ LACP chủ động ở cổng này, nó sẽ liên tục gửi gói tin LACPDU sang thiết bị đầu kia để thiết lập kênh. Nếu đầu kia cấu hình passive hoặc active, kênh sẽ được thiết lập thành công.
Bước 3: Cấu hình VLAN Trunking cho cổng Logic (Port Channel)
Sau khi tạo xong giao diện logic po1, toàn bộ cấu hình liên quan đến VLAN phải được áp trực tiếp lên po1, tuyệt đối không cấu hình VLAN trên từng cổng vật lý thành viên (port1.0.1 hay port1.0.2 nữa).
Ghi chú cú pháp: Trên hệ điều hành AlliedWare Plus, cú pháp gọi giao diện Port Channel thường là interface portX hoặc interface channel.0.X tùy thuộc vào dòng phần cứng và phiên bản firmware (ví dụ interface port1 đại diện cho Port Channel 1). Hãy kiểm tra bằng lệnh show interface nếu không chắc chắn.
Bước 4: Thiết lập thuật toán cân bằng tải (Load Balancing Hash)
Mặc định, switch Allied Telesis sẽ thực hiện cân bằng tải dựa trên địa chỉ MAC nguồn và đích. Tuy nhiên, trong hệ thống mạng doanh nghiệp có nhiều VLAN và subnet đi qua một gateway chung, việc cân bằng tải dựa trên MAC sẽ không hiệu quả vì mọi gói tin đều đi qua MAC của Router. Do đó, chúng ta cần cấu hình băm theo IP hoặc TCP/UDP Port.
Lệnh này giúp phân bổ đều lưu lượng truy cập dựa trên kết hợp địa chỉ IP nguồn, IP đích và số hiệu cổng (port) dịch vụ, tối ưu hóa tối đa băng thông của cả 2 đường cáp quang.
Kiểm tra, chẩn đoán và xử lý sự cố (Troubleshooting) thực tế
Sau khi hoàn tất cấu hình ở cả hai đầu thiết bị, kỹ thuật viên bắt buộc phải chạy các câu lệnh kiểm tra trạng thái để đảm bảo liên kết hoạt động ổn định.
Kiểm tra trạng thái LACP và Port Channel
Sử dụng câu lệnh sau để xem các cổng thành viên đã "Bundled" (gộp thành công) hay chưa:
Một kết quả chuẩn xác sẽ hiển thị trạng thái của po1 là Up, các cổng thành viên port1.0.1 và port1.0.2 hiển thị ký hiệu B (Bundled in port-channel). Nếu xuất hiện ký hiệu I (Independent) hoặc S (Suspended), điều đó chứng minh cấu hình ở hai đầu đang bị lệch (khác chế độ LACP, khác tốc độ, hoặc khác Native VLAN).
Pan bệnh thực tế thường gặp tại hiện trường
1. Lỗi Loop mạng làm sập toàn bộ hệ thống ngay khi cắm cáp thứ 2:
- Nguyên nhân: Người vận hành cấu hình Static Port Channel ở Switch A nhưng lại cấu hình LACP (Dynamic) ở Switch B, hoặc quên cấu hình
channel-groupở một đầu dẫn đến xung đột gói tin broadcast. - Cách xử lý: Tháo ngay một sợi cáp quang để cắt đứt vòng lặp, truy cập vào CLI kiểm tra lại trạng thái LACP bằng lệnh
show lacp internalvà đồng bộ hóa phương thức cấu hình ở cả hai đầu. Khuyến cáo luôn bật tính năng STP (Spanning Tree Protocol) hoặc BPDU Guard trên các cổng switch để phòng ngừa rủi ro.
2. Băng thông không đạt gấp đôi dù đã gộp 2 cổng:
- Nguyên nhân: Thuật toán cân bằng tải chưa tối ưu (đang để mặc định theo MAC trong khi chỉ có một thiết bị định tuyến duy nhất phía sau).
- Cách xử lý: Chuyển đổi thuật toán băm sang
src-dst ip-and-portnhư đã hướng dẫn ở phần trên.
Bảo dưỡng định kỳ và phòng ngừa hỏng hóc phần cứng mạng
Thiết bị mạng cao cấp như Allied Telesis nổi tiếng với độ bền phần cứng cao, hoạt động bền bỉ trong môi trường tủ rack trung tâm dữ liệu. Tuy nhiên, để hệ thống Port Channel luôn vận hành với hiệu suất tối ưu, đội ngũ kỹ thuật VietITPro.vn khuyến nghị quy trình bảo dưỡng định kỳ mỗi 6 tháng:
- Kiểm tra thông số quang (Optical Transceiver Diagnostics): Sử dụng lệnh
show interface transceiverđể kiểm tra công suất quang thu/phát (Rx/Tx optical power). Nếu giá trị suy hao quang vượt quá -18dBm, cần tiến hành vệ sinh đầu CONNECTOR quang bằng bút chuyên dụng hoặc thay thế module SFP trước khi xảy ra hiện tượng rớt gói tin ngắt quãng (packet loss). - Kiểm tra nhiệt độ phần cứng: Switch Allied Telesis tích hợp cảm biến nhiệt độ rất nhạy. Chạy lệnh
show system environmentalđể kiểm tra nhiệt độ của chip ASIC và tốc độ quạt tản nhiệt. Bụi bẩn bám vào khe tản nhiệt switch là nguyên nhân hàng đầu gây treo port đột ngột vào mùa nắng nóng tại TP.HCM.
Giải đáp các câu hỏi thường gặp (FAQ)
1. Có thể gộp các cổng từ hai module switch (Stacking) khác nhau vào chung một Port Channel không?
Trả lời: Hoàn toàn được nếu hệ thống của bạn đang chạy tính năng VCStack (Virtual Chassis Stack) của Allied Telesis. Bạn có thể gom port1.0.1 (trên switch master) và port2.0.1 (trên switch member) vào chung một po1. Giải pháp này mang lại tính dự phòng cực cao (Multi-Chassis Link Aggregation - MLAG), giúp hệ thống không bị gián đoạn ngay cả khi một switch phần cứng trong cụm stack bị cháy nguồn hoặc hỏng hoàn toàn.
2. Khi thay thế một switch mới hoàn toàn do hỏng phần cứng, cấu hình Port Channel có bị mất không?
Trả lời: Có, cấu hình nằm trong file chạy (running-config) của thiết bị cũ. Do đó, trong quy trình vận hành tại VietITPro.vn, chúng tôi luôn yêu cầu kỹ thuật viên thực hiện sao lưu cấu hình định kỳ (write memory và lưu file backup ra TFTP server hoặc USB). Khi thay thế phần cứng mới cùng model, bạn chỉ cần nạp lại file cấu hình là hệ thống Port Channel sẽ tự động thiết lập lại mà không cần cấu hình thủ công từ đầu.
