Trong môi trường hạ tầng mạng doanh nghiệp hiện đại tại TP.HCM, nút thắt cổ chai (bottleneck) tại các đường trunking kết nối giữa Switch Core với Switch Access hoặc giữa Server với Switch luôn là bài toán đau đầu cho các kỹ sư hệ thống. Tại phòng lab và trung tâm giải pháp CNTT của VietITPro.vn, chúng tôi tiếp nhận hàng tuần các yêu cầu tối ưu hóa băng thông, trong đó giải pháp sử dụng Link Aggregation trên thiết bị mạng H3C luôn là lựa chọn hàng đầu nhờ độ ổn định cao và khả năng dự phòng linh hoạt.
Bài viết này đúc kết từ kinh nghiệm thực tế triển khai hàng trăm dự án hệ thống mạng, hướng dẫn anh em kỹ sư cấu hình Link Aggregation (thường gọi là Port Trunking hay LACP) trên dòng switch H3C từ A đến Z, đi sâu vào bản chất kỹ thuật, các lệnh CLI thực tế và cách phòng tránh các sự cố nghẽn mạch, loop mạng thường gặp.
Bản chất kỹ thuật của Link Aggregation trên Switch H3C
Link Aggregation (gộp băng thông đường truyền) là công nghệ gom nhiều vật lý port (Physical Ports) lại với nhau thành một cổng logic duy nhất (Logical Port), trong thuật ngữ của H3C gọi là Bridge-Aggregation (BAGG) hoặc Aggregation Group.
Lợi ích cốt lõi khi triển khai thực tế
1. Tăng băng thông tổng hợp (Bandwidth Aggregation): Gom 4 cổng 1G sẽ tạo ra một đường truyền logic tốc độ 4G full-duplex.
2. Khả năng dự phòng (Redundancy/Failover): Khi một cáp quang hoặc cổng vật lý bị đứt/lỗi, traffic sẽ tự động chuyển hướng sang các cổng còn lại trong nhóm mà không làm rớt gói tin (packet drop) ở tầng ứng dụng nếu thời gian hội tụ nhanh.
3. Cân bằng tải (Load Balancing): Phân phối luồng dữ liệu dựa trên thuật toán hash (MAC nguồn/đích, IP nguồn/đích, hoặc Port TCP/UDP).
Hai chế độ vận hành chính trên Switch H3C
Khi cấu hình trên hệ điều hành Comware của H3C (Comware V5 hoặc V7), anh em phải lựa chọn một trong hai chế độ sau:
Chuẩn bị trước khi cấu hình Link Aggregation trên H3C
Trước khi gõ những dòng lệnh đầu tiên vào CLI của switch H3C (ví dụ các dòng phổ biến như H3C S5130S, S5560X, hoặc S6800), anh em cần chuẩn bị kỹ các bước sau để tránh sập hệ thống mạng đang chạy (Production Network):
1. Xác định sơ đồ kết nối (Topology): Cần rõ ràng kết nối là Switch-to-Switch hay Server-to-Switch.
2. Đồng bộ hóa tốc độ và duplex: Các cổng vật lý tham gia vào nhóm BAGG bắt buộc phải có cùng tốc độ (ví dụ: đều là 1Gbps hoặc đều là 10Gbps) và cùng chế độ Full-Duplex. Khuyến nghị sử dụng cáp quang hoặc dây nhảy mạng Cat6 chuẩn công nghiệp đã được test thông mạch.
3. Xóa cấu hình cũ trên các cổng vật lý: Việc này cực kỳ quan trọng. Nếu cổng đang mang cấu hình VLAN hay STP cũ, khi đưa vào nhóm BAGG sẽ gây xung đột cấu hình.
Các bước cấu hình chi tiết Link Aggregation trên H3C (Comware V7)

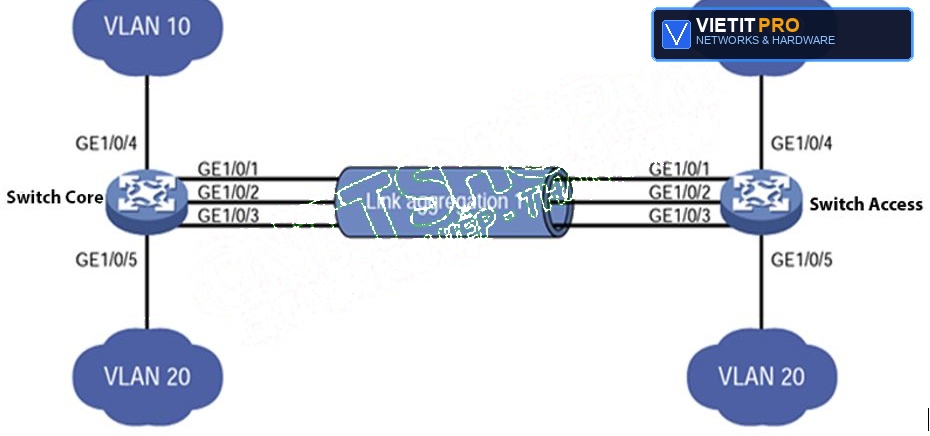

Dưới đây là kịch bản thực tế cấu hình gộp 2 cổng GigabitEthernet 1/0/1 và GigabitEthernet 1/0/2 thành một nhóm LACP động, cấu hình Trunk để cho phép các VLAN đi qua.
Bước 1: Tạo nhóm Bridge-Aggregation ở chế độ Layer 2 (L2)
Truy cập vào chế độ cấu hình hệ thống và tạo nhóm BAGG. Tại đây VietITPro chọn ID nhóm là 1.
Bước 2: Chuyển nhóm sang chế độ LACP Dynamic
Mặc định một số dòng switch có thể hiểu là manual, ta cần chủ động thiết lập giao thức LACP để đảm bảo tính năng tự động phát hiện lỗi.
Bước 3: Đưa các cổng vật lý vào nhóm BAGG
Gán các cổng GigabitEthernet 1/0/1 và GigabitEthernet 1/0/2 vào nhóm Bridge-Aggregation 1 vừa tạo.
Lưu ý kỹ thuật: Khi anh em vừa gõ lệnh đưa cổng vật lý vào nhóm BAGG, các thông số cấu hình như VLAN, STP trên cổng vật lý sẽ bị vô hiệu hóa. Mọi cấu hình VLAN sau đó phải được thực hiện trực tiếp trên giao diện cổng logic Bridge-Aggregation 1.
Bước 4: Cấu hình Trunk VLAN trên cổng logic BAGG 1
Giả sử hệ thống của VietITPro cần đẩy các VLAN 10, 20, 30 qua đường truyền gộp này:
Cấu hình thuật toán cân bằng tải (Load Balancing) trên H3C
Mặc định, switch H3C sẽ áp dụng thuật toán cân bằng tải dựa trên địa chỉ MAC nguồn và đích. Tuy nhiên, trong mô hình mạng có nhiều subnet đi qua một router/gateway, việc hash theo MAC là chưa tối ưu. Ta cần cấu hình cân bằng tải dựa trên IP hoặc Port TCP/UDP để tận dụng tối đa băng thông các đường link.
Kiểm tra thuật toán hiện tại:
Thay đổi thuật toán cân bằng tải (Cấu hình ở chế độ system-view):
kinh nghiệm thực tế từ VietITPro: Đối với các hệ thống server ảo hóa (như Proxmox VE, VMware ESXi) kết nối vào switch H3C, hãy cấu hình load sharing dựa trên destination-ip source-ip kết hợp với port để phân phối đều các luồng truy cập máy ảo mà không làm nghẽn một đường link đơn lẻ.
Kiểm tra, Xác thực và Troubleshooting chuyên sâu
Sau khi hoàn tất cấu hình ở cả hai đầu thiết bị (Switch H3C và thiết bị đối ứng như Firewall, Core Switch khác hoặc Server), bước kiểm tra trạng thái là sống còn để đảm bảo hệ thống không bị lỗi Loop hoặc mất gói tin.
1. Kiểm tra trạng thái tổng quan của nhóm BAGG
Sử dụng lệnh sau trên CLI của H3C:
Phân tích kết quả thực tế:
- Trực quan nhìn vào cột Status: Nếu hiển thị là
S(Selected) có nghĩa là cổng vật lý đó đã đàm phán thành công và đang tham gia truyền tải dữ liệu cùng nhóm. - Nếu hiển thị chữ
U(Unselected), nghĩa là cổng đó đang bị loại ra khỏi nhóm. Nguyên nhân thường gặp tại VietITPro khi xử lý cho khách hàng bao gồm: Cài đặt sai tốc độ/duplex ở đầu bên kia, cáp quang suy hao quá mức, hoặc cấu hình VLAN Native không khớp nhau.
2. Kiểm tra chi tiết trạng thái LACP
Lệnh này hiển thị chi tiết thông số Actor (thiết bị hiện tại) và Partner (thiết bị đầu bên kia). Hãy chắc chắn rằng hệ thống Actor State và Partner State đều hiển thị trạng thái AGGREGATION và SYNCHRONIZED. Nếu thiếu trạng thái SYNCHRONIZED, đường truyền LACP chưa thể hoạt động đồng bộ.
Các Pan bệnh thực tế và Kinh nghiệm phòng ngừa từ VietITPro
Trong quá trình bảo trì hệ thống mạng cho các doanh nghiệp lớn tại TP.HCM, các chuyên gia của VietITPro đã đúc kết một số lỗi cấu hình Link Aggregation trên H3C thường gây ra sự cố nghiêm trọng:
1. Lỗi Loop mạng do cấu hình sai STP (Spanning Tree Protocol):
- Triệu chứng: Hệ thống mạng treo cứng ngay khi cắm đủ dây cáp vào nhóm LACP.
- Nguyên nhân: Đầu bên kia chưa bật chế độ LACP (đang chạy manual hoặc cắm nhầm cổng thông thường), switch H3C hiểu nhầm là các đường link độc lập và kích hoạt cơ chế chống loop, gây nghẽn toàn bộ cổng.
- Khắc phục: Luôn cấu hình LACP ở cả 2 đầu thiết bị trước khi cắm dây, hoặc tắt tạm thời các cổng vật lý bằng lệnh
shutdowntrước, cấu hình xong xuôi mới bật lại bằng lệnhundo shutdown.
2. Suy hao tín hiệu quang học trên các đường link gộp:
- Triệu chứng: Nhóm BAGG chập chờn, lúc nhận lúc mất cổng
Selected. - Nguyên nhân: Module quang (SFP/SFP+) hoặc dây nhảy quang giữa các cổng trong nhóm có chất lượng không đồng đều, hoặc suy hao vượt ngưỡng cho phép (trên -20dBm).
- Khắc phục: Sử dụng máy đo quang (Optical Power Meter) kiểm tra thông số từng sợi trước khi đưa vào hệ thống gộp băng thông.
Câu hỏi thường gặp (FAQ) kỹ thuật thực tế
Hỏi: Switch H3C có cho phép gộp các cổng có tốc độ khác nhau (ví dụ: 1 cổng 1G và 1 cổng 10G) vào cùng một nhóm Link Aggregation không?
> Trả lời: Hoàn toàn KHÔNG. Hệ điều hành Comware của H3C yêu cầu tất cả các cổng vật lý trong cùng một nhóm Bridge-Aggregation bắt buộc phải có cùng tốc độ (Speed) và chế độ song công (Duplex). Nếu cố tình đưa vào, cổng có tốc độ khác sẽ tự động chuyển sang trạng thái Unselected.
Hỏi: Khi một cổng vật lý trong nhóm BAGG bị đứt cáp, các phiên kết nối TCP đang chạy (như Remote Desktop, truyền file lớn) có bị ngắt kết nối không?
> Trả lời: Nếu cấu hình LACP chuẩn, thời gian hội tụ (failover time) của switch H3C diễn ra cực nhanh (dưới vài mili-giây). Các phiên kết nối TCP quan trọng sẽ không bị rớt mà tự động chuyển luồng sang các đường link còn lại trong nhóm nhờ cơ chế quản lý gói tin của lớp liên kết dữ liệu.
Hỏi: Làm thế nào để xóa hoàn toàn cấu hình Bridge-Aggregation khi muốn thiết lập lại từ đầu?
> Trả lời: Trước tiên bạn phải gỡ các cổng vật lý ra khỏi nhóm (undo port link-aggregation group), sau đó vào chế độ global để xóa interface logic: no interface bridge-aggregation 1 (hoặc undo interface bridge-aggregation 1 tùy phiên bản Comware).
Lời kết từ Kỹ Sư VietITPro
Cấu hình Link Aggregation trên Switch H3C là một kỹ năng cơ bản nhưng đòi hỏi sự cẩn trọng và chuẩn xác ở mức độ cao. Việc áp dụng đúng quy trình từ bước lập kế hoạch, cấu hình CLI cho đến kiểm tra xác thực bằng các lệnh display chuyên sâu sẽ giúp hệ thống mạng doanh nghiệp của bạn vận hành trơn tru, chịu tải tốt và an toàn trước các sự cố phần cứng bất ngờ.
