Dòng Cisco Business (CBS) 1200 và 1300 là các thiết bị lớp truy cập (Access Layer) phổ biến trong các doanh nghiệp vừa và nhỏ, nơi đòi hỏi băng thông dự phòng và khả năng chịu lỗi cao. Việc cấu hình LACP (Link Aggregation Control Protocol - chuẩn IEEE 802.3ad) không chỉ giúp gộp nhiều đường truyền vật lý thành một đường logic (Port-Channel) để tăng băng thông, mà còn là giải pháp "cứu cánh" khi một trong các sợi cáp hoặc cổng kết nối bị lỗi.
Bản chất của LACP trên Cisco CBS 1200/1300
Khác với cơ chế tĩnh (Static EtherChannel) vốn chỉ đơn thuần gộp cổng, LACP là một giao thức động. Nó cho phép các switch trao đổi gói tin LACPDU để đảm bảo các cổng được cấu hình đúng, kết nối đúng thiết bị và đồng bộ về tốc độ, duplex.
Tại VietITPro, chúng tôi thường xuyên tiếp nhận các ca "treo mạng" do cấu hình sai Port-Channel dẫn đến Loop Layer 2. Với dòng C1200/C1300, đây là thiết bị chạy hệ điều hành Cisco Business (không phải IOS truyền thống như Catalyst), nên giao diện Web UI và CLI có những đặc thù riêng mà kỹ thuật viên cần lưu ý.
Chuẩn bị hạ tầng trước khi cấu hình
Trước khi chạm vào dòng lệnh, hãy đảm bảo các yêu cầu kỹ thuật sau đã được thỏa mãn:
1. Đồng bộ tốc độ: Tất cả các cổng tham gia vào Port-Channel phải có cùng tốc độ (ví dụ: tất cả 1Gbps) và cùng chế độ Duplex (Full).
2. Cấu hình VLAN: Các cổng thành viên (Member Ports) phải có cùng cấu hình VLAN (Access hoặc Trunk). Nếu bạn cấu hình sai VLAN giữa các cổng, LACP sẽ không thể thiết lập trạng thái "Up".
3. Cáp mạng: Kiểm tra kỹ chất lượng cáp. LACP sẽ không hoạt động ổn định nếu một trong các sợi cáp bị lỗi (tăng tỉ lệ CRC error), gây ra hiện tượng Flapping (lên xuống liên tục).
Các bước thực hiện trên giao diện Web UI
Đối với các kỹ sư mạng tại hiện trường, Web UI của Cisco CBS 1200/1300 rất trực quan.
1. Truy cập vào menu: Điều hướng đến Port Management -> LAG -> LAG Management.
2. Tạo LAG: Chọn Add. Tại đây bạn sẽ thấy danh sách các cổng (ví dụ: GE1 đến GE4).
3. Thiết lập chế độ:
- Chọn các cổng muốn gộp.
- Chuyển chế độ sang
LACP. Lưu ý: Đừng chọnStaticnếu bạn muốn hệ thống tự động phát hiện lỗi. - Đặt
LAG Nameđể dễ quản lý (ví dụ: "NAS_Link" hoặc "Uplink_Server").

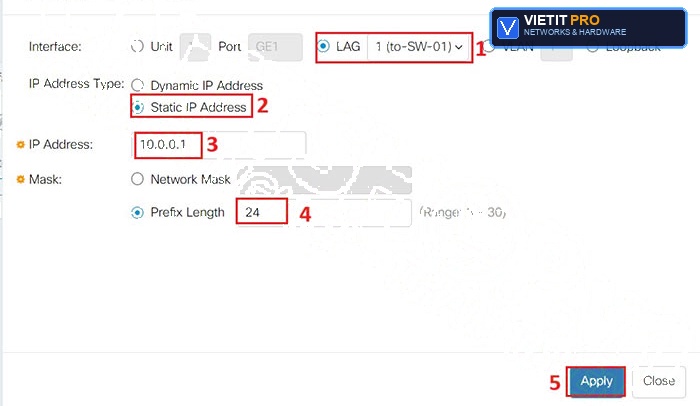

4. Lưu cấu hình: Nhấn Apply. Sau đó, đừng quên nhấn biểu tượng đĩa mềm (Save) ở góc phải màn hình để ghi vào bộ nhớ Flash, tránh mất cấu hình khi mất điện đột ngột.
Cấu hình qua CLI: Sự chính xác của kỹ sư chuyên nghiệp
Mặc dù Web UI tiện lợi, nhưng tại VietITPro, chúng tôi khuyến khích cấu hình qua CLI để kiểm soát sâu hơn các thông số. Dưới đây là quy trình chuẩn:
Bước 1: Truy cập vào cấu hình cổng
Bước 2: Gán cổng vào kênh logic (Port-Channel)
Lưu ý: Chế độ active có nghĩa là cổng sẽ chủ động gửi gói tin LACPDU để đàm phán. Nếu bạn để passive, switch chỉ phản hồi khi nhận được yêu cầu từ thiết bị đối diện. Trong môi trường doanh nghiệp, luôn luôn dùng active ở cả hai đầu.
Bước 3: Cấu hình Port-Channel (Interface ảo)
Sau khi gán cổng, bạn cần cấu hình trên interface logic vừa tạo:
Bảng đối chiếu so sánh: LACP vs Static EtherChannel
Các "Pan bệnh" thường gặp và cách khắc phục
Dựa trên kinh nghiệm sửa chữa và triển khai tại VietITPro, dưới đây là những tình huống thực tế kỹ thuật viên thường gặp:
1. Hiện tượng Port-Channel ở trạng thái "Suspended"
Nguyên nhân: Thường do cấu hình VLAN không khớp. Một cổng trong nhóm nằm ở VLAN 1, cổng còn lại nằm ở VLAN 10.
Cách xử lý: Kiểm tra lại bằng lệnh show interfaces port-channel 1 và show running-config. Đảm bảo tất cả các cổng thành viên đều có cấu hình switchport giống hệt nhau.
2. Băng thông không đạt như kỳ vọng
Nguyên nhân: LACP không cộng dồn băng thông theo kiểu 1Gbps + 1Gbps = 2Gbps cho một luồng dữ liệu (session) duy nhất. Nó thực hiện cân bằng tải (Load Balancing) dựa trên thuật toán Hash (thường là IP nguồn/đích hoặc MAC nguồn/đích).
Cách xử lý: Kiểm tra thuật toán Hash bằng lệnh port-channel load-balance src-dst-mac. Nếu bạn chạy một file chuyển dữ liệu đơn lẻ, nó sẽ chỉ đi qua một đường. Hãy hiểu rằng LACP tối ưu cho "nhiều luồng dữ liệu" đồng thời.
3. Lỗi cáp làm sập toàn bộ LAG
Nguyên nhân: Khi một sợi cáp trong bó LAG bị chập chờn, dữ liệu bị mất gói tin liên tục.
Cách xử lý: Sử dụng lệnh show lacp neighbor để kiểm tra xem thiết bị đối diện có còn phản hồi không. Nếu thấy trạng thái Negotiation liên tục thay đổi, hãy thay thế cáp mạng ngay lập tức.
Bảo trì định kỳ để tránh sự cố phần cứng
Switch Cisco CBS 1200/1300 sử dụng linh kiện bo mạch (PCB) tích hợp cao. Tại VietITPro, chúng tôi khuyến cáo:
- Vệ sinh định kỳ: Bụi bẩn tích tụ trong cổng RJ45 có thể gây ra hiện tượng tiếp xúc kém (Oxy hóa chân đồng). Dùng dung dịch chuyên dụng (như Contact Cleaner) để vệ sinh nếu switch đặt ở môi trường nhiều bụi.
- Kiểm tra nhiệt độ: Cisco CBS 1200/1300 là dòng fanless (không quạt) hoặc quạt nhỏ. Nếu switch quá nóng, chip xử lý gói tin (ASIC) sẽ giảm xung nhịp, gây nghẽn cổ chai. Đảm bảo switch được đặt ở nơi thông thoáng.
- Nguồn điện: Sử dụng bộ lưu điện (UPS) chuẩn Sine chuẩn để bảo vệ nguồn switch. Các dòng switch này rất nhạy cảm với sụt áp, dễ gây lỗi firmware (Bootloop).
FAQ - Giải đáp thắc mắc thực tế
Hỏi: Tôi có thể gộp các cổng ở các module khác nhau trên switch không?
Trả lời: Được. Cisco CBS 1200/1300 cho phép gộp các cổng vật lý nằm trên cùng một thiết bị vào một Port-Channel bất kể chúng nằm ở vị trí nào. Tuy nhiên, không thể gộp cổng của Switch A với Switch B nếu không sử dụng tính năng VSS hoặc Stack (nếu dòng đó hỗ trợ).
Hỏi: Nếu switch đối diện là thiết bị của hãng khác (ví dụ TP-Link hoặc Mikrotik), LACP có chạy được không?
Trả lời: LACP là chuẩn IEEE 802.3ad quốc tế. Bạn hoàn toàn có thể chạy LACP giữa Cisco và các hãng khác. Tuy nhiên, hãy đảm bảo cả hai bên đều cấu hình đúng chuẩn LACP (không chọn chế độ "Static" hoặc "Manual" ở một bên).
Hỏi: Tại sao tôi đã cấu hình xong mà đèn trên cổng vẫn nhấp nháy liên tục?
Trả lời: Nếu đèn nhấp nháy đều đặn, đó là hoạt động bình thường. Nếu đèn nhấp nháy hỗn loạn hoặc tắt hẳn, hãy kiểm tra lại cấu hình channel-group. Có thể bạn đã cấu hình nhầm cổng thành viên vào các nhóm khác nhau.
Việc làm chủ cấu hình LACP trên các thiết bị Cisco Business không chỉ dừng lại ở các dòng lệnh, mà còn là sự thấu hiểu về luồng dữ liệu và tính ổn định của hệ thống mạng. Hy vọng bài hướng dẫn này giúp các kỹ sư tại VietITPro cũng như cộng đồng CNTT có thêm kinh nghiệm thực tế để tối ưu hệ thống.
