Dòng sản phẩm Cisco Catalyst 1200 và 1300 Series ra đời nhằm thay thế hoàn toàn cho các dòng switch SMB huyền thoại trước đây như Cisco 250 và 350 Series. Tại phòng lab của VietITPro, qua quá trình bóc tách phần cứng và triển khai hàng loạt hệ thống mạng doanh nghiệp tại TP.HCM, chúng tôi đánh giá đây là dòng switch Layer 2/3 cố định có sự lột xác mạnh mẽ về vi xử lý ARM đa nhân, dung lượng flash và RAM, mang lại độ ổn định đáng kinh ngạc trong phân khúc doanh nghiệp vừa và nhỏ.
Bài viết này không dịch lại tài liệu hãng. Đây là cẩm nang cấu hình thực tế từ góc độ kỹ sư hạ tầng mạng, tập trung vào những bước khởi tạo đầu tiên, xử lý các cạm bẫy cấu hình hay gặp và tối ưu hóa hiệu năng phần cứng cho Cisco Catalyst 1200 và 1300.
Giải mã phần cứng Cisco Catalyst 1200 và 1300 Series: Những điểm kỹ sư mạng cần biết
Trước khi gõ những lệnh đầu tiên vào CLI, việc hiểu rõ nền tảng phần cứng bên dưới sẽ giúp bạn định hình chiến lược phân bổ tài nguyên mạng (VLAN, STP, ACL, Routing) một cách tối ưu nhất.
Dòng Catalyst 1200 thiên về các tính năng Layer 2 thông minh, trong khi Catalyst 1300 hỗ trợ định tuyến tĩnh (Static Routing) và RIP nâng cao hơn ở Layer 3, chạy trên nền tảng hệ điều hành nhúng Cisco IOS-XE thu gọn (hoặc giao diện web nhúng CBW - Cisco Business Dashboard hỗ trợ quản lý).
Điểm đáng chú ý về mặt phần cứng là dung lượng RAM gấp đôi trên dòng 1300 cho phép nó xử lý bảng định tuyến lớn hơn, hàng ngàn quy tắc ACL mà không làm tăng độ trễ chuyển mạch (switching latency) của packet.
Quy trình kết nối ban đầu và truy cập giao diện quản trị
Khi bạn lấy một chiếc switch Catalyst 1200 hoặc 1300 mới tinh khỏi hộp, việc đầu tiên không phải là cắm ngay vào hệ thống mạng lõi đang chạy, mà là cô lập nó trên bàn kỹ thuật để cấu hình bước đệm.
Kết nối vật lý và Cổng Console
Switch đi kèm một cáp chuyển đổi RJ-45 sang DB9 hoặc sử dụng cổng USB Type-C Console thế hệ mới (tùy phiên bản).
1. Cắm cáp Console vào cổng tương ứng trên switch và máy tính kỹ thuật.
2. Mở phần mềm giả lập terminal (PuTTY, Tera Term, hoặc SecureCRT).
3. Thiết lập thông số Serial tiêu chuẩn:
- Baud rate: 115200
- Data bits: 8
- Parity: None
- Stop bits: 1
- Flow Control: None
Khi nguồn khởi động hoàn tất, màn hình CLI sẽ hiển thị chuỗi boot log của nhân Linux nhúng và yêu cầu tài khoản mặc định. Đối với thiết bị chưa cấu hình, tên đăng nhập mặc định thường là admin hoặc không có mật khẩu (tùy phiên bản firmware xuất xưởng), hệ thống sẽ bắt buộc bạn tạo mật khẩu mạnh ngay trong lần đăng nhập đầu tiên.
Khôi phục cấu hình gốc (Factory Default) bằng nút vật lý
Trong trường hợp thiết bị đã qua sử dụng hoặc cấu hình cũ bị lỗi gây mất kết nối, bạn không cần dùng lệnh. Hãy tìm nút Reset nhỏ ở mặt trước thiết bị:

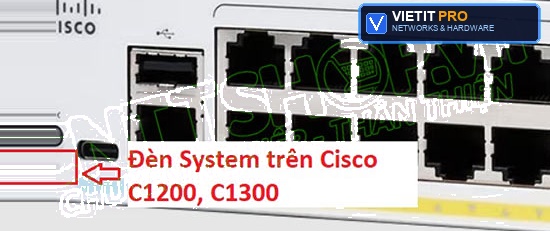

- Dùng một vật nhọn (đầu tăm hoặc kẹp giấy) nhấn và giữ nút Reset trong khoảng từ 10 đến 15 giây cho đến khi đèn LED System chuyển sang màu hổ phách (amber) nhấp nháy rồi chuyển sang màu xanh lá.
- Thiết bị sẽ tự động khởi động lại với cấu hình trắng ban đầu.
Cấu hình cơ bản qua dòng lệnh (CLI): Thiết lập nền tảng
Dù Cisco trang bị giao diện Web GUI khá trực quan trên dòng Catalyst 1200/1300, dân kỹ thuật chuyên nghiệp luôn ưu tiên cấu hình qua CLI để kiểm soát tuyệt đối từng thông số.
Bước 1: Đổi tên thiết bị và cấu hình Quản trị viên
Sau khi truy cập vào chế độ đặc quyền (enable), chúng ta tiến hành cấu hình cơ bản đầu tiên:
Giải thích nhanh:
hostname: Đặt định danh thiết bị để dễ phân biệt trên sơ đồ mạng.no ip domain-lookup: Ngăn switch tự động dịch các câu lệnh gõ nhầm thành tên miền, tránh việc switch bị đơ vài giây khi gõ sai lệnh.- Tạo tài khoản cục bộ với quyền cao nhất (privilege 15) và mã hóa mật khẩu bằng cơ chế mật khẩu mạnh (
secret).
Bước 2: Cấu hình địa chỉ IP quản trị (Management IP) và Default Gateway
Mặc định, switch sử dụng VLAN 1 làm VLAN quản lý. Tuy nhiên, trong môi trường doanh nghiệp thực tế, quy tắc bảo mật tối thượng là không bao giờ để VLAN 1 làm VLAN quản lý. Chúng ta sẽ tạo một VLAN quản lý riêng (ví dụ VLAN 100) và gắn IP cho nó.
Sau khi gán IP, hãy đảm bảo cổng kết nối từ switch đến router/firewall chính đã được cấu hình đường đi (Trunk port hoặc Access port thuộc VLAN 100).
Bước 3: Thiết lập dịch vụ bảo mật SSH và vô hiệu hóa Telnet
Telnet truyền dữ liệu dạng plain text (văn bản thuần túy), cực kỳ dễ bị bắt gói tin (sniffing) để lấy cắp mật khẩu quản trị mạng. Do đó, việc bật SSH và tắt Telnet là bắt buộc.
Khóa RSA với độ dài 2048-bit đảm bảo việc mã hóa phiên làm việc SSH đạt chuẩn an toàn cao. Lệnh transport input ssh sẽ chặn hoàn toàn các kết nối Telnet vào thiết bị.
Cấu hình kết nối cổng (Interfaces) và Port Channel (LACP)
Tối ưu hóa băng thông giữa các thiết bị chuyển mạch hoặc giữa switch và máy chủ (Server) đòi hỏi kỹ thuật gộp băng thông Port Channel (EtherChannel). Trên Cisco Catalyst 1200 và 1300, chúng ta sử dụng chuẩn LACP (Link Aggregation Control Protocol - chuẩn mở 802.3ad).
Cấu hình Access Port cho thiết bị đầu cuối (Máy tính, IP Phone)
kinh nghiệm thực tế từ VietITPro: Việc bật spanning-tree portfast và bpduguard enable trên các cổng Access là cực kỳ quan trọng. PortFast giúp cổng chuyển ngay sang trạng tháiForwarding mà không phải chờ chu kỳ hội tụ STP (tránh lỗi ngắt kết nối khi máy tính mới bật), còn BPDUGuard sẽ tự động khóa cổng lại (err-disable) nếu có ai đó cắm nhầm một chiếc switch cá nhân vào cổng này, ngăn chặn nguy cơ tạo vòng lặp mạng (loop) sập toàn hệ thống.
Cấu hình Trunk Port kết nối giữa các Switch
Lệnh channel-group 1 mode active kích hoạt LACP chủ động trên giao diện 10G này, ghép nối nó với một cổng tương ứng trên switch nguồn để nhân đôi băng thông uplink lên 20Gbps (hoặc gộp nhiều cổng hơn tùy nhu cầu).
Quản lý tệp cấu hình và Lưu trữ hệ thống
Một sai lầm kinh điển của các kỹ sư mới vào nghề là cấu hình xong xuôi, rút nguồn điện ra kiểm tra và... mất sạch cấu hình. Trên các dòng switch Cisco, cấu hình bạn gõ vào (running-config) chỉ nằm trên RAM tạm thời. Bạn phải lưu nó vào bộ nhớ không bay hơi (startup-config).
Lệnh lưu cấu hình chuẩn:
Hoặc dùng lệnh kinh điển tương đương:
Kiểm tra trạng thái hệ thống và dung lượng bộ nhớ đang sử dụng bằng lệnh:
Đặc biệt, dòng Catalyst 1300 hỗ trợ tính năng Dual Image (Lưu trữ hai phiên bản firmware khác nhau trên flash). Khi bạn tiến hành nâng cấp firmware (firmware upgrade), hệ thống sẽ ghi vào phân vùng dự phòng. Nếu phân vùng mới gặp lỗi khởi động, switch sẽ tự động boot ngược lại phiên bản firmware ổn định cũ, hạn chế tối đa thời gian downtime cho hệ thống mạng doanh nghiệp.
Xử lý sự cố thực tế (Troubleshooting) và Pan bệnh thường gặp tại phòng lab
Trong quá trình tiếp nhận sửa chữa, bảo trì và cấu hình phần cứng mạng tại VietITPro, chúng tôi đúc kết một số tình huống lỗi thực tế trên dòng Cisco Catalyst 1200/1300 mà bạn có thể đối mặt:
1. Lỗi kẹt ở chế độ Bootloader (rommon mode)
- Nguyên nhân: Quá trình nạp phần mềm firmware bị gián đoạn (mất nguồn đột ngột khi đang update firmware) dẫn đến hỏng tệp tin hệ thống.
- Cách xử lý:
1. Kết nối cáp Console, khởi động lại switch.
2. Nếu màn hình dừng ở dấu nhắc switch:, hệ thống đã rơi vào rommon mode.
3. Sử dụng tính năng Xmodem qua phần mềm Terminal hoặc cấu hình cổng TFTP để nạp lại tệp tin .bin firmware chính thống từ trang chủ Cisco.
4. Câu lệnh nạp qua TFTP trong rommon:
2. Cổng PoE không cấp nguồn cho Camera hoặc IP Phone
- Nguyên nhân: Vượt quá công suất nguồn tổng (Power Budget) của nguồn cấp bên trong switch, hoặc lỗi phần cứng nguồn DC-DC trên bo mạch chính.
- Cách kiểm tra: Gõ lệnh kiểm tra nguồn PoE trên CLI:
Lệnh này sẽ hiển thị tổng công suất nguồn PoE đang được cấp, công suất còn lại và trạng thái của từng cổng. Nếu một cổng hiển thị trạng thái fault hoặc denied, hãy kiểm tra lại công suất tiêu thụ của thiết bị đầu cuối so với chuẩn cấu hình PoE+ (802.3at - tối đa 30W mỗi cổng). Nếu nguồn tổng chưa đầy mà cổng vẫn không ra điện, rất có thể mạch chuyển đổi nguồn PoE trên bo mạch switch đã bị cháy linh kiện tụ/fet công suất (pan phần cứng cần khò hàn chuyên sâu tại trung tâm bảo hành).
