Dòng Cisco Catalyst 9800 Series Wireless Controller (WLC) là bước chuyển mình chiến lược từ kiến trúc AireOS cũ sang nền tảng IOS-XE hiện đại. tôi đã thực hiện triển khai hàng chục hệ thống 9800-L, 9800-40 và 9800-80 cho các doanh nghiệp; bài viết này không nói lý thuyết suông mà đi thẳng vào các bước thực thi để đưa một con WLC từ trạng thái xuất xưởng vào môi trường thực tế.
1. Chuẩn bị hạ tầng và truy cập lần đầu (Day 0)
Cisco Catalyst 9800 không có giao diện đồ họa (GUI) mặc định hoạt động ngay khi vừa "đập hộp". Bạn bắt buộc phải truy cập qua Console để khởi tạo cấu hình cơ bản.

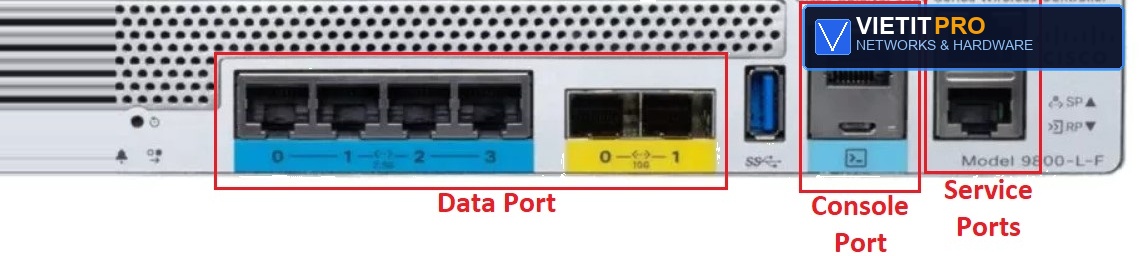

Kết nối Console
Sử dụng cáp Console RJ-45 hoặc cổng USB Mini-B. Thiết lập thông số Serial trên PuTTY hoặc TeraTerm:
- Speed: 9600 (hoặc 115200 tùy dòng)
- Data bits: 8
- Parity: None
- Stop bits: 1
- Flow control: None
Khởi tạo cấu hình qua CLI
Khi thiết bị khởi động xong, hệ thống sẽ hỏi có muốn thực hiện "Initial Configuration Dialog" không. Hãy chọn no để tự tay cấu hình, tránh các tham số thừa từ wizard.
2. Kích hoạt Web UI (Wireless Controller GUI)
Để quản lý 9800 bằng giao diện web, bạn cần kích hoạt HTTP/HTTPS và tạo tài khoản người dùng có quyền privilege cao nhất.
Sau khi cấu hình, hãy truy cập https://192.168.10.5 trên trình duyệt. Lưu ý: Cisco 9800 yêu cầu trình duyệt hỗ trợ TLS 1.2 trở lên. Nếu gặp lỗi chứng chỉ, hãy chọn "Proceed to site".
3. Cấu hình Wireless Management Interface (WMI)
Đây là bước sống còn. WMI là điểm kết nối giữa WLC và các Access Point (AP). Nếu WMI không thông suốt, AP sẽ không bao giờ join được vào Controller.
- Management IP: Dùng để quản trị thiết bị.
- Wireless Management Interface: Dùng cho CAPWAP control và data traffic từ AP.
Trong giao diện GUI, vào Configuration > Interface > Wireless. Tại đây, hãy đảm bảo bạn đã tạo một interface chuyên dụng cho Wireless Management. Đối với các hệ thống phân tán, nên tách biệt VLAN quản lý AP và VLAN quản lý thiết bị.
4. Thiết lập Wireless Network (SSID & Policy Profile)
Kiến trúc IOS-XE trên 9800 tách biệt các thành phần thành các Profile, giúp việc quản lý linh hoạt hơn nhiều so với AireOS.
Bước 1: Tạo Policy Profile
Tại đây bạn định nghĩa VLAN nào sẽ được gán cho SSID.
- Vào Configuration > Tags & Profiles > Policy.
- Tạo profile mới:
Policy-VietITPro. - Trong tab Access Policies, chọn VLAN/VLAN Group tương ứng.
Bước 2: Tạo Flex Profile (Nếu dùng FlexConnect) hoặc Local Switching
Nếu AP đặt tại chi nhánh, hãy sử dụng Flex Profile để traffic đi trực tiếp ra cổng của AP thay vì quay ngược về WLC (giảm tải cho WAN).
Bước 3: Tạo Policy Tag
Đây là "keo dán" kết nối mọi thứ lại với nhau.
- Vào Configuration > Tags & Profiles > Tags.
- Tạo
Tag-VietITPro. - Gán
WLAN Profile+Policy Profile+AP Join Profilevào đây.
5. Quy trình AP Join và Troubleshooting thực tế
Khi cắm AP vào switch, hãy kiểm tra các yếu tố sau nếu AP không thấy WLC:
Kiểm tra DHCP Option 43
AP cần biết IP của WLC qua DHCP. Nếu không dùng DNS, hãy cấu hình Option 43 trên DHCP Server:
- Option 43 là chuỗi Hex. Với WLC IP là
192.168.10.5, chuỗi hex sẽ bắt đầu bằngf104+c0a80a05(Hex của 192.168.10.5).
Các lệnh kiểm tra lỗi trên CLI
Khi AP không join được, hãy truy cập vào WLC và chạy lệnh:
6. Bảng đối chiếu: AireOS vs IOS-XE (Catalyst 9800)
7. Kinh nghiệm thực tế từ phòng lab VietITPro
Chống hỏng hóc phần cứng và bảo trì
- Nguồn: 9800-L thường sử dụng nguồn rời (adapter). Hãy đảm bảo dùng nguồn zin theo máy. Các lỗi sụt áp do dùng nguồn không đúng dòng (A) hoặc điện áp (V) không ổn định thường gây treo CPU hoặc lỗi flash bộ nhớ đệm (NVRAM).
- Nhiệt độ: Dòng 9800-40/80 có công suất lớn, cần được đặt trong tủ Rack có lưu thông gió tốt. Bụi bẩn bám vào cánh quạt tản nhiệt sẽ dẫn đến lỗi cảm biến nhiệt, làm WLC tự động reset.
- Firmware: Luôn ưu tiên sử dụng bản "Recommended Release" từ trang hỗ trợ Cisco (Cisco.com). Đừng bao giờ chạy bản "Latest" nếu không thực sự cần tính năng mới, vì lỗi bug phần mềm trên IOS-XE rất phổ biến.
Xử lý lỗi "AP stuck in downloading"
Đây là lỗi kinh điển. Nguyên nhân thường do MTU trên đường truyền giữa AP và WLC không đạt 1500 bytes.
- Giải pháp: Kiểm tra cấu hình
ip mtutrên switch trung gian. Nếu có VPN giữa các site, hãy hạ MTU xuống 1400 để tránh phân mảnh gói tin CAPWAP.
8. FAQ - Giải đáp thắc mắc thường gặp
Q: Tôi có thể chuyển đổi cấu hình từ WLC 5520 cũ sang 9800 được không?
A: Không thể import trực tiếp file cấu hình .cfg hoặc .aes. Bạn cần sử dụng công cụ Cisco DNA Center Migration Tool hoặc cấu hình lại thủ công bằng script Python/Ansible.
Q: Tại sao WebUI của tôi load rất chậm?
A: WebUI trên 9800 chạy trực tiếp trên thiết bị (on-box). Nếu CPU của WLC đang cao, WebUI sẽ phản hồi chậm. Hãy kiểm tra bằng lệnh show processes cpu sorted xem có tiến trình nào đang chiếm dụng quá mức không.
Q: WLC 9800 có hỗ trợ tính năng HA (High Availability) không?
A: Có, 9800 hỗ trợ SSO (Stateful Switchover). Bạn cần nối cổng RP (Redundancy Port) giữa hai thiết bị 9800 cùng model để đồng bộ trạng thái.
Lời kết
Cấu hình Cisco Catalyst 9800 đòi hỏi sự tỉ mỉ trong việc thiết lập Tags và Profiles. Khác với cách làm "ăn liền" của dòng cũ, nền tảng IOS-XE yêu cầu kỹ sư phải hiểu rõ luồng traffic. Tại VietITPro, chúng tôi luôn khuyến nghị khách hàng dành thời gian backup cấu hình qua TFTP/SCP định kỳ hằng tuần để tránh mất mát dữ liệu khi xảy ra sự cố phần cứng đột ngột.
