Hướng dẫn cấu hình cân bằng tải Load Balancing trên Citrix ADC

Tại trung tâm dữ liệu của các doanh nghiệp lớn ở TP.HCM, việc duy trì tính sẵn sàng cao cho hệ thống ứng dụng lõi (như ERP, Core Banking, OWA) đòi hỏi một thiết bị điều hướng lưu lượng mạnh mẽ. Citrix ADC (trước đây là NetScaler) là một trong những giải pháp Application Delivery Controller (ADC) hàng đầu xử lý tốt bài toán này nhờ kiến trúc lõi độc quyền và khả năng tối ưu hóa kết nối L4-L7.

Bài viết này sẽ đúc kết từ kinh nghiệm triển khai thực tế tại hệ thống của khách hàng tại VietITPro.vn, hướng dẫn chi tiết từng bước cấu hình tính năng cân bằng tải (Load Balancing) trên Citrix ADC từ lúc khởi tạo các đối tượng cơ bản đến khi kiểm tra kết nối hoàn chỉnh.

Kiến trúc và nguyên lý hoạt động của Load Balancing trên Citrix ADC

Trước khi đi vào các lệnh cấu hình hoặc thao tác trên giao diện quản trị (GUI), chúng ta cần nắm rõ cách Citrix ADC xử lý một phiên kết nối. Khác với các thiết bị cân bằng tải truyền thống dựa trên phần cứng chuyên dụng thuần túy (ASIC) hoạt động ở tầng mạng thấp, Citrix ADC vận hành trên nền tảng phần mềm kết hợp phần cứng tối ưu hóa SSL chip, cho phép kiểm tra sâu gói tin (DPI) đến tận tầng ứng dụng.

Khi một client gửi yêu cầu truy cập vào một Virtual Server (VS) trên Citrix ADC, thiết bị sẽ đóng vai trò là một Proxy đảo ngược (Reverse Proxy). Nó ngắt kết nối TCP từ client (Client-side TCP) và thiết lập một kết nối TCP hoàn toàn độc lập khác từ Citrix ADC đến các máy chủ backend (Server-side TCP). Mô hình này giúp bảo vệ các máy chủ nội bộ khỏi các cuộc tấn công từ chối dịch vụ (DoS) và cho phép Citrix ADC thực hiện các thuật toán phân phối tải cực kỳ linh hoạt.

Chuẩn bị môi trường và các thông số giả định triển khai

Để bài hướng dẫn có tính thực tiễn cao, chúng ta sẽ giả lập một kịch bản triển khai cân bằng tải cho một hệ thống Web Portal nội bộ sử dụng 2 máy chủ backend chạy Nginx.

• Citrix ADC IP (NSIP): 192.168.10.50
• Virtual IP (VIP) của Load Balancing: 192.168.10.100 (Port 80)
• Backend Server 1: 192.168.20.10 (Port 80)
• Backend Server 2: 192.168.20.11 (Port 80)
• Health Check Monitor: HTTP GET /healthz

Toàn bộ các bước dưới đây có thể thực hiện thông qua giao diện dòng lệnh (CLI) qua SSH hoặc giao diện Web GUI. Trong khuôn khổ bài viết này, chúng tôi sẽ hướng dẫn kết hợp cả hai phương pháp để kỹ sư dễ dàng thao tác và hiểu rõ bản chất lệnh.

Các bước cấu hình Load Balancing trên Citrix ADC

Bước 1: Khai báo các Server Backend (Add Server)

Bước đầu tiên là định nghĩa các máy chủ thực tế chứa mã nguồn ứng dụng trên Citrix ADC. Thao tác này giúp thiết bị ghi nhận địa chỉ IP của các node trong cụm cluster.

Sử dụng lệnh CLI trên Citrix ADC:

Add server SRV_WEB_01 192.168.20.10

Add server SRV_WEB_02 192.168.20.11

Trên giao diện Web GUI:

1. Truy cập Traffic Management > Load Balancing > Servers.

2. Nhấn Add, điền tên (SRV_WEB_01) và địa chỉ IP tương ứng (192.168.20.10).

3. Nhấn Create. Lặp lại thao tác cho SRV_WEB_02.

Bước 2: Tạo Health Check Monitor tùy chỉnh

Mặc định Citrix ADC có sẵn monitor kiểu HTTP, tuy nhiên đối với các hệ thống sản xuất thực tế, việc cấu hình một monitor chuyên biệt kiểm tra đường dẫn /healthz hoặc /ping sẽ giúp đánh giá chính xác trạng thái của ứng dụng thay vì chỉ kiểm tra cổng 80 có đang mở hay không.

Sử dụng lệnh CLI:

Add lb monitor MON_HTTP_CUSTOM HTTP -respCode 200 -httpRequest "GET /healthz" -interval 5 -responseTimeout 2 -downTime 10

Giải thích tham số:

• -respCode 200: Chỉ định monitor chỉ coi là sống (UP) khi máy chủ trả về mã HTTP 200 OK.
• -interval 5: Cứ mỗi 5 giây thiết bị sẽ gửi một gói kiểm tra.
• -responseTimeout 2: Nếu sau 2 giây máy chủ không phản hồi, tính là một lần rớt gói.
• -downTime 10: Thời gian chờ trước khi chính thức đánh dấu server là DOWN.

Bước 3: Tạo các Service và gắn Monitor

Sau khi đã có Server và Monitor, chúng ta tiến hành tạo các Service để liên kết chúng lại với nhau theo từng cổng dịch vụ cụ thể.

Sử dụng lệnh CLI:

Add service SVC_WEB_01 SRV_WEB_01 HTTP 80 -gslb NONE -maxClient 0 -maxReq 0 -cacheable NO -monState ENABLED

Add service SVC_WEB_02 SRV_WEB_02 HTTP 80 -gslb NONE -maxClient 0 -maxReq 0 -cacheable NO -monState ENABLED

Bind lb monitor MON_HTTP_CUSTOM SVC_WEB_01

Bind lb monitor MON_HTTP_CUSTOM SVC_WEB_02

Tại bước này, hệ thống sẽ bắt đầu gửi các gói tin kiểm tra HTTP GET tới hai máy chủ backend. Bạn có thể kiểm tra trạng thái bằng lệnh show service SVC_WEB_01. Nếu cấu hình mạng và tường lửa thông suốt, trạng thái trả về sẽ là UP.

Bước 4: Tạo Virtual Server và cấu hình thuật toán cân bằng tải

Đây là bước cốt lõi quyết định cách thức phân phối lưu lượng từ client vào hệ thống backend. Chúng ta sẽ tạo một Virtual Server chạy ở tầng 4 (HTTP) sử dụng thuật toán phân phối tải LEASTCONNECTION (ưu tiên chuyển hướng tới server đang có ít kết nối hoạt động nhất, rất phù hợp cho các ứng dụng web có thời gian xử lý request kéo dài).

Sử dụng lệnh CLI:

Add lb vserver VS_WEB_VIP HTTP 192.168.10.100 80 -persistenceType NONE -lbMethod LEASTCONNECTION

Các thuật toán cân bằng tải phổ biến khác trên Citrix ADC mà kỹ sư có thể thay thế tùy theo nhu cầu:

• ROUNDROBIN: Phân phối tuần tự xoay vòng.
• LEASTBANDWIDTH: Dựa trên băng thông đang sử dụng thấp nhất.
• URLHASH hoặc SRCIPHASH: Phân phối dựa trên mã hóa hàm băm của URL hoặc IP nguồn (thường dùng cho tính năng Session Persistence mà không cần dùng Cookie).

Bước 5: Liên kết Service vào Virtual Server

Sau khi Virtual Server đã được khởi tạo, chúng ta tiến hành bind các Service đã tạo ở Bước 3 vào Virtual Server này.

Sử dụng lệnh CLI:

Bind lb vserver VS_WEB_VIP SVC_WEB_01

Bind lb vserver VS_WEB_VIP SVC_WEB_02

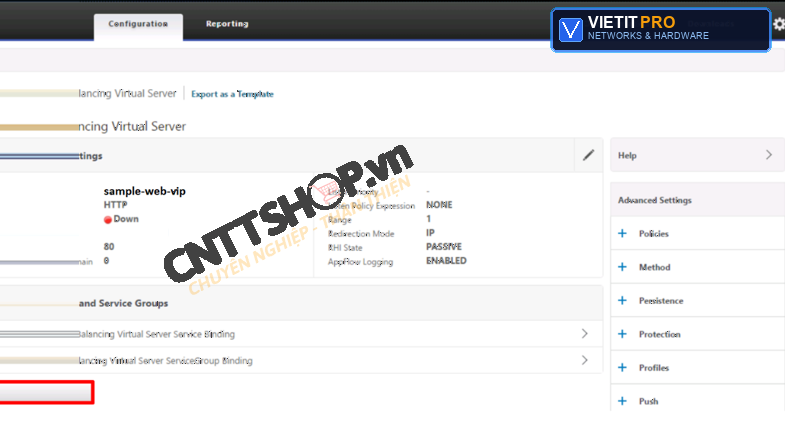

Trên giao diện Web GUI:

1. Vào Traffic Management > Load Balancing > Virtual Servers.

2. Chọn VS_WEB_VIP và chọn mục Service Binding.

3. Thêm lần lượt SVC_WEB_01 và SVC_WEB_02 vào.

4. Lưu lại cấu hình bằng lệnh save ns config trên CLI hoặc nút Save ở góc trên cùng giao diện quản trị.

Cấu hình duy trì phiên làm việc (Session Persistence / Sticky Session)

Trong nhiều ứng dụng web thương mại điện tử hoặc hệ thống quản trị, khi người dùng đã đăng nhập, mọi request tiếp theo của họ bắt buộc phải được đẩy về đúng máy chủ backend ban đầu để tránh việc mất phiên làm việc (session state). Citrix ADC cung cấp nhiều cơ chế Persistence khác nhau.

Để cấu hình Cookie Persistence (Citrix ADC sẽ tự động chèn một cookie tên là NSC_ vào trình duyệt của client):

Set lb vserver VS_WEB_VIP -persistenceType COOKIEINSERT -timeout 30

Nếu ứng dụng của bạn sử dụng Source IP Persistence (dựa vào IP của client để gán vào một server cố định trong khoảng thời gian nhất định):

Set lb vserver VS_WEB_VIP -persistenceType SOURCEIP -timeout 20

Kiểm tra, chẩn đoán sự cố thực tế (Troubleshooting)

Trong quá trình vận hành hệ thống mạng doanh nghiệp, các kỹ sư tại VietITPro.vn thường gặp một số lỗi phổ biến khi cấu hình Load Balancing trên Citrix ADC. Dưới đây là các bước chuẩn đoán lỗi chuyên sâu:

1. Trạng thái Service hiển thị DOWN (OUT OF SERVICE)

• Nguyên nhân 1: Máy chủ backend chưa mở port 80 hoặc dịch vụ Nginx/IIS bị dừng.
• Khắc phục: Kiểm tra từ Citrix ADC bằng lệnh telnet 192.168.20.10 80 hoặc sử dụng công cụ built-in nsconmsg để soi log.
• Nguyên nhân 2: Health check monitor cấu hình sai đường dẫn (Ví dụ ứng dụng trả về mã 404 thay vì 200).
• Khắc phục: Dùng lệnh curl -I http://192.168.20.10/healthz trực tiếp từ một máy trạm trong mạng quản lý xem mã phản hồi HTTP thực tế là gì.

2. Lỗi không truy cập được Virtual IP từ mạng ngoài (Client Side Issue)

• Nguyên nhân: Vấn đề định tuyến (Routing) hoặc cấu hình MAC-Based Forwarding (MBF) trên Citrix ADC. Nếu topology mạng phức tạp, Citrix ADC nhận gói tin từ một gateway nhưng trả về qua gateway khác, kết nối sẽ bị drop.
• Khắc phục: Kiểm tra trạng thái ARP và bảng định tuyến bằng lệnh show route. Nếu cần thiết, có thể bật tạm chế độ MBF bằng lệnh enable ns mode MBF để xử lý dứt điểm các vấn đề bất đối xứng đường đi mạng (Asymmetric Routing).

Kinh nghiệm bảo dưỡng và tối ưu hóa hệ thống Citrix ADC

Để thiết bị Citrix ADC hoạt động bền bỉ, hạn chế tối đa các sự cố sập nguồn phần cứng hoặc treo tiến trình phần mềm (NS-SDK), kỹ sư vận hành cần lưu ý các quy tắc bảo dưỡng sau:

1. Quản lý cấu hình định kỳ: Luôn thực hiện lệnh save ns config sau mỗi lần thay đổi cấu hình. Lưu trữ các file cấu hình .conf dự phòng ra bên ngoài thiết bị.

2. Theo dõi tài nguyên hệ thống (Resource Utilization): Thường xuyên giám sát bộ nhớ RAM, CPU và chứng chỉ SSL bằng lệnh stat system hoặc qua hệ thống giám sát SNMP/Grafana. Việc cạn kiệt tài nguyên SSL Certificate thường là nguyên nhân làm sập các dịch vụ HTTPS Virtual Server vào giờ cao điểm.

3. Cập nhật Firmware (Upgrading): Lựa chọn các bản build firmware ổn định (Maintenance Release) do Citrix khuyến nghị, tránh nâng cấp các bản Release mới nhất khi chưa test trên môi trường Lab Staging để phòng ngừa lỗi xung đột kernel.

Giải đáp câu hỏi thực tế (FAQ)

Câu hỏi 1: Tôi có thể cấu hình một Virtual Server lắng nghe đồng thời cả HTTP (Port 80) và HTTPS (Port 443) trên Citrix ADC không?

Trả lời: Có. Bạn có thể tạo hai Virtual Server riêng biệt: một cái chạy Port 80 (có thể cấu hình lệnh Redirect sang HTTPS) và một cái chạy Port 443 gắn kèm chứng chỉ SSL Certificate (SSL Termination). Việc tách biệt này giúp quản lý cấu hình tường lửa ứng dụng (AppFirewall) và các chính sách SSL Profile chi tiết và tối ưu hơn.

Câu hỏi 2: Khi nào nên sử dụng thuật toán Least Connection thay cho Round Robin?

Trả lời: Bạn nên sử dụng Least Connection khi các request gửi lên server có thời gian xử lý kéo dài không đồng đều (ví dụ: các truy vấn cơ sở dữ liệu nặng, API xuất báo cáo). Thuật toán này giúp ngăn chặn tình trạng một máy chủ backend bị quá tải trong khi máy chủ còn lại đang rảnh rỗi. Ngược lại, Round Robin chỉ phù hợp khi các tác vụ tĩnh, đơn giản và thời gian xử lý của mỗi request là xấp xỉ như nhau.

Câu hỏi 3: Làm thế nào để cấu hình chế độ Direct Server Return (DSR) trên Citrix ADC?

Trả lời: Chế độ DSR (hay còn gọi là Layer 2 DSR) thường được sử dụng khi bạn muốn loại bỏ nút thắt cổ chai về băng thông chiều về (Return Traffic) qua Citrix ADC. Để cấu hình, bạn cần thiết lập Virtual Server với tham số -doserver hoặc cấu hình Mac-based forwarding kết hợp cấu hình địa chỉ IP ảo trực tiếp trên Loopback Adapter của các máy chủ backend (Linux/Windows Server), đảm bảo gói tin phản hồi từ backend đi thẳng về phía client mà không cần đi qua Citrix ADC lần nữa.
