Hệ thống H3C AD-DC (Application-Driven Data Center) không chỉ đơn thuần là một tập hợp các thiết bị switch và router, mà là một kiến trúc mạng điều khiển bằng phần mềm (SDN) được thiết kế để giải quyết bài toán độ trễ, khả năng mở rộng và quản trị tập trung trong các Data Center hiện đại. Tại VietITPro, chúng tôi đã triển khai và xử lý sự cố trên nhiều phân khúc thiết bị H3C từ dòng S6800 đến các dòng Core Switch S12500, và đây là phân tích chuyên sâu về cách kiến trúc này vận hành thực tế.
Kiến trúc phần cứng cốt lõi của giải pháp H3C AD-DC
Khác với các hạ tầng mạng truyền thống dựa trên giao thức Spanning Tree (STP) vốn gây lãng phí băng thông do chặn cổng, kiến trúc H3C AD-DC sử dụng cấu trúc mạng Leaf-Spine dựa trên giao thức VXLAN (Virtual Extensible LAN) kết hợp với EVPN (Ethernet VPN).
Sự khác biệt về phần cứng (Hardware Layer)
Khi triển khai H3C AD-DC, chúng ta đang làm việc với các dòng switch có kiến trúc chip xử lý chuyên biệt (ASIC). Các switch dòng S6850 hay S9800 thường được trang bị chip xử lý gói tin có độ trễ cực thấp (Ultra-low latency). Điểm mấu chốt kỹ thuật ở đây là khả năng hỗ trợ Deep Buffer – một yêu cầu bắt buộc đối với các trung tâm dữ liệu xử lý lưu lượng lớn (Big Data, AI training).
- Leaf Switches: Đóng vai trò là VTEP (VXLAN Tunnel End Point). Tại đây, gói tin Layer 2 được đóng gói vào gói tin Layer 3 (UDP). Kỹ sư cần lưu ý đến băng thông của Uplink ports (thường là 40G/100G) để tránh nghẽn cổ chai tại các nút Leaf.
- Spine Switches: Chỉ tập trung vào việc chuyển mạch (Switching) tốc độ cao, không xử lý các logic phức tạp của VXLAN, giúp tối ưu hóa hiệu năng toàn hệ thống.
Cơ chế điều khiển bằng phần mềm: Vai trò của AD-NET

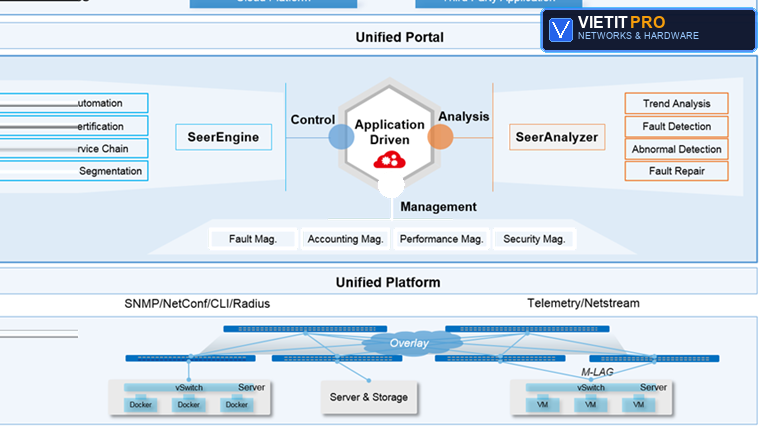

Hệ thống AD-DC của H3C vận hành dựa trên nền tảng SDN controller mang tên H3C AD-NET. Đây là "bộ não" thực sự của mạng lưới.
Triển khai thực tế trên Controller
Trong quá trình cấu hình, thay vì truy cập CLI từng thiết bị (cách quản trị truyền thống), chúng ta sử dụng giao diện API của AD-NET để đẩy cấu hình xuống toàn bộ fabric. Điều này giúp giảm thiểu 90% sai sót do con người (human error).
- Zero-touch Provisioning (ZTP): Các thiết bị mới khi cắm vào hệ thống sẽ tự động nhận cấu hình từ DHCP server và gọi về Controller để tải image firmware và cấu hình template.
- Micro-segmentation: Đây là tính năng bảo mật then chốt. H3C AD-DC cho phép định nghĩa chính sách bảo mật dựa trên định danh (Identity-based) thay vì dựa trên IP. Nếu một máy ảo di chuyển (vMotion) từ server này sang server khác, chính sách bảo mật vẫn đi theo máy ảo đó.
Phân tích bảng so sánh: Mạng truyền thống vs H3C AD-DC
Các lỗi kỹ thuật thực tế và kinh nghiệm xử lý (Pro-Tips từ VietITPro)
Trong quá trình bảo trì các hệ thống H3C AD-DC, chúng tôi thường gặp phải các vấn đề về đồng bộ hóa và lỗi truyền dẫn vật lý.
1. Lỗi MTU (Maximum Transmission Unit)
Đây là "kẻ thù" số một của VXLAN. Vì VXLAN đóng gói thêm header vào gói tin gốc, gói tin tổng thể sẽ lớn hơn kích thước tiêu chuẩn 1500 bytes. Nếu kỹ sư quên cấu hình mtu 9000 (Jumbo Frame) trên toàn bộ các cổng trung gian giữa các VTEP, hệ thống sẽ gặp hiện tượng mất gói tin ngẫu nhiên (intermittent packet loss).
- Khắc phục: Kiểm tra bằng lệnh `ping -s 1470 -d
` để xác định giới hạn MTU thực tế.
2. Sự cố đồng bộ Clock (PTP - Precision Time Protocol)
Các ứng dụng trung tâm dữ liệu hiện đại yêu cầu độ chính xác thời gian cực cao. H3C hỗ trợ PTP để đồng bộ đồng hồ giữa các node. Nếu đồng bộ lỗi, quá trình bắt tay (handshake) của các giao thức bảo mật sẽ thất bại.
- Lời khuyên: Luôn cấu hình một thiết bị làm
Grandmaster Clockvà đảm bảo các Spine/Leaf switch ở chế độBoundary Clock.
3. Kiểm soát nhiệt độ và nguồn điện
Các dòng S6800/S9800 có mật độ linh kiện rất cao. Việc tích tụ bụi bẩn ở các khe tản nhiệt của switch sẽ làm tăng nhiệt độ chip ASIC, dẫn đến hiện tượng "packet buffer drop" do cơ chế tự bảo vệ giảm xung nhịp của CPU switch.
- Quy trình bảo dưỡng: Định kỳ 6 tháng/lần vệ sinh bằng máy thổi chuyên dụng và kiểm tra thông số
display environmentđể giám sát nhiệt độ các module.
Quy trình kiểm soát chất lượng (QC) khi vận hành H3C AD-DC
Để vận hành hệ thống này ổn định, VietITPro áp dụng quy trình kiểm soát 4 bước:
1. Baseline Inspection: Đo đạc độ trễ (latency) và băng thông thực tế giữa các node Leaf ở thời điểm hệ thống rỗi. Lưu lại làm mốc so sánh.
2. Log Management: Cấu hình Syslog tập trung về một máy chủ trung tâm. Mọi thay đổi cấu hình qua CLI phải được log lại và đối chiếu với lịch trình thay đổi (Change Management).
3. Firmware Integrity: Luôn sử dụng các bản Patch được H3C khuyến nghị cho môi trường Data Center. Tránh việc cập nhật firmware "nóng" khi chưa chạy qua môi trường Lab.
4. Physical Layer Check: Kiểm tra độ suy hao của cáp quang (SFP+ / QSFP28) bằng máy đo OTDR. Các lỗi CRC trên interface thường đến từ cáp quang bị cong hoặc bẩn đầu connector hơn là do lỗi phần mềm.
Giải đáp câu hỏi thực tế (FAQ)
Q: Hệ thống H3C AD-DC có yêu cầu phải mua license cho tất cả các tính năng không?
A: H3C có phân loại license cho các tính năng cao cấp như AD-NET Controller hoặc các giải pháp phân tích mạng (Telemetry). Tuy nhiên, các tính năng cơ bản như VXLAN/EVPN thường tích hợp sẵn trong phần cứng. Bạn cần làm việc với đại diện hãng để tối ưu chi phí dựa trên quy mô số lượng Leaf switch.
Q: Có nên trộn lẫn switch hãng khác vào fabric của H3C không?
A: Về lý thuyết, VXLAN là tiêu chuẩn mở (RFC 7348). Tuy nhiên, để tận dụng tối đa khả năng quản trị tập trung của AD-NET và các tính năng bảo mật chuyên sâu, khuyến nghị nên đồng nhất hệ sinh thái H3C trong fabric. Việc trộn lẫn sẽ làm mất khả năng quản lý thông suốt (End-to-end visibility).
Q: Khi nào cần nâng cấp từ mạng truyền thống lên AD-DC?
A: Khi bạn bắt đầu gặp tình trạng:
- Mạng bị "nghẽn" dù băng thông vẫn còn dư do STP chặn cổng.
- Thời gian triển khai một dịch vụ mới (VLAN mới, chính sách mới) mất quá nhiều ngày.
- Nhu cầu di chuyển máy ảo (vMotion) giữa các subnet khác nhau mà không muốn thay đổi IP.
Lời kết từ Kỹ Sư Phần Cứng
H3C AD-DC là một bước tiến lớn cho các doanh nghiệp muốn tự chủ hạ tầng trung tâm dữ liệu. Tuy nhiên, sức mạnh của nó chỉ được khai phá khi người kỹ sư hiểu rõ lớp vật lý (Physical Layer) và cách các gói tin được đóng gói (Encapsulation). Đừng chỉ nhìn vào giao diện đồ họa đẹp mắt của Controller, hãy luôn kiểm tra các thống kê tại CLI (display interface, display vxlan statistics) để hiểu tường tận những gì đang xảy ra bên dưới lớp vỏ phần mềm. Tại VietITPro, chúng tôi tin rằng sự kết hợp giữa tư duy làm chủ phần cứng và sự linh hoạt của SDN là chìa khóa để xây dựng một hệ thống mạng không có điểm chết.
