Doanh nghiệp quy mô từ trung bình đến lớn tại TP.HCM hiện nay đang đối mặt với bài toán hạ tầng mạng truyền thống bộc lộ quá nhiều điểm nghẽn: quản trị thủ công từng thiết bị qua dòng lệnh (CLI), mất hàng giờ để cấu hình VLAN, ACL hay VXLAN trên hàng trăm switch khi chuyển dịch văn phòng, và gần như "mù" về mặt hiển thị (visibility) khi xảy ra sự cố nghẽn băng thông cục bộ. Tại lab của VietITPro.vn, chúng tôi đã tiếp nhận và triển khai thực tế nhiều kiến trúc mạng khác nhau, và giải pháp H3C AD-Campus (Application-Driven Campus) nổi lên như một hệ thống mạng định hướng ứng dụng có khả năng giải quyết triệt để các bài toán cốt lõi này bằng tự động hóa và trí tuệ nhân tạo (AI).

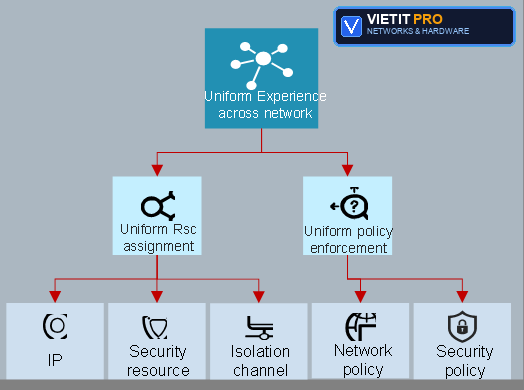

Kiến trúc tổng thể và triết lý thiết kế của H3C AD-Campus
Để hiểu vì sao H3C AD-Campus khác biệt hoàn toàn với các mô hierarchical network truyền thống (Core-Distribution-Access), chúng ta cần mổ xẻ cấu trúc phân tầng của nó. Giải pháp này không chỉ đơn thuần là gộp các switch lại quản lý chung, mà là sự hợp nhất của phần cứng chuyển mạch hiệu năng cao với bộ não điều khiển trung tâm.
Bộ não điều khiển trung tâm: H3C SeerEngine-Campus (Controller)
SeerEngine-Campus đóng vai trò là "trái tim" của hệ thống, chạy trên nền tảng kiến trúc microservices phân tán, cho phép scale-out linh hoạt. Bộ điều khiển này thực hiện ba nhiệm vụ cốt lõi:
- Topology Discovery & Management: Tự động phát hiện toàn bộ thiết bị mạng (Switch, Router, AP) thông qua LLDP, SNMP và NETCONF, vẽ lại sơ đồ mạng logic lẫn vật lý theo thời gian thực.
- Intent-Driven Translation: Dịch các yêu cầu kinh doanh của quản trị viên (ví dụ: "Phòng Tài chính không được phép giao tiếp với phòng Makerting") thành các chính sách hạ tầng mạng chi tiết (OpenFlow, ACL, VXLAN policy) đẩy xuống thiết bị biên.
- Telemetry & Big Data Analytics: Thu thập dữ liệu trạng thái thiết bị mỗi giây qua gRPC (Google Remote Procedure Calls) thay vì giao thức kéo (pull) SNMP truyền thống vốn gây nặng CPU thiết bị.
Hạ tầng thực thi: Switch lớp truy cập, hội tụ và lõi hỗ trợ SDN
Các dòng phần cứng chịu trách nhiệm chuyển mạch gói tin bao gồm các series quen thuộc như H3C S5130S, S6520M cho lớp Access/Aggregation và S10500, S12500 cho lớp Core. Điểm mấu chốt là các dòng switch này phải hỗ trợ firmware chạy ở hai chế độ:
- Traditional Mode: Chạy STP, RSTP, OSPF, BGP truyền thống.
- Openflow/Netconf Mode: Cho phép SeerEngine-Campus chiếm quyền điều khiển mặt phẳng điều khiển (Control Plane), trong khi mặt phẳng dữ liệu (Data Plane) vẫn do chip ASIC chuyên dụng xử lý tốc độ dây (line-rate).
Giải mã công nghệ lõi trong H3C AD-Campus
Một hệ thống mạng doanh nghiệp thế hệ mới không thể chỉ dựa vào tốc độ cổng 10G hay 100G, mà phải xét đến độ linh hoạt, khả năng bảo mật nội vi và mức độ tự động hóa. H3C AD-Campus tích hợp ba công nghệ mũi nhọn dưới đây.
VXLAN & BGP EVPN: Kiến trúc lớp phủ (Overlay) linh hoạt
Trong mạng LAN truyền thống, khi mở rộng VLAN ra các tòa nhà khác nhau, chúng ta gặp giới hạn của STP (Spanning Tree Protocol) dẫn đến việc block cổng và lãng phí băng thông. H3C AD-Campus sử dụng công nghệ VXLAN (Virtual Extensible LAN) kết hợp với BGP EVPN (Ethernet Virtual Private Network) ở lớp điều khiển.
- Đóng gói MAC-in-UDP: Lưu lượng Layer 2 của máy trạm được đóng gói bên trong gói tin UDP, truyền tải qua nền tảng mạng Layer 3 (Underlay) một cách trong suốt.
- Loại bỏ VLAN Spanning Limit: Hỗ trợ lên đến 16 triệu segment mạng ảo trên cùng một hạ tầng vật lý, giải quyết triệt để bài toán di dời nhân sự giữ nguyên subnet mà không phải cấu hình lại gateway.
Micro-segmentation và chính sách dựa trên nhóm (Group-Based Policy)
Bảo mật mạng nội mạng (East-West traffic security) từ lâu là điểm yếu chết người khi một khi hacker lọt qua tường lửa biên (North-South firewall). H3C AD-Campus giải quyết bằng cách định nghĩa các nhóm người dùng (User Group) thay vì dựa vào địa chỉ IP tĩnh vốn dễ thay đổi.
- Khi một nhân viên kết nối vào mạng (qua dây hoặc Wi-Fi), hệ thống định danh xác thực qua 802.1X hoặc MAC Authentication Bypass (MAB).
- SeerEngine gán người dùng đó vào một Security Group Tag (SGT).
- Các chính sách bảo mật được áp dụng trực tiếp tại cổng switch access, ngăn chặn mã độc lây lan ngang hàng giữa các máy trạm ngay cả khi chúng cùng nằm trên một subnet.
SeerAnalyzer: Trí tuệ nhân tạo và phân tích dự báo sự cố
Không giống các phần mềm giám sát thông thường chỉ báo động khi thiết bị đã "sập nguồn", SeerAnalyzer ứng dụng thuật toán Học máy (Machine Learning) để phân tích log, telemetry data và phát hiện các dấu hiệu bất thường tiềm ẩn.
Quy trình triển khai thực tế và cấu hình kỹ thuật cốt lõi
Dưới đây là mô hình triển khai thực tế một kịch bản Layer 3 VXLAN Gateway trên thiết bị Switch H3C dòng S6820 làm VTEP (Virtual Tunnel End Point), quản lý bởi SeerEngine-Campus.
Bước 1: Khởi tạo kết nối Underlay và BGP EVPN
Đảm bảo các switch cấu hình định tuyến IGP (OSPF) dưới nền tảng vật lý để các loopback IP giữa các VTEP ping thông nhau. Sau đó cấu hình BGP EVPN để trao đổi thông tin MAC/IP routing.
Bước 2: Khai báo VXLAN Instance (VSI) và ánh xạ VLAN
Thiết lập Virtual Network Identifier (VNI) gắn liền với VLAN nội bộ của doanh nghiệp.
Bước 3: Tích hợp thiết bị vào Controller SeerEngine
Trên thiết bị Switch thực thi, cấu hình giao thức NETCONF để bộ điều khiển trung tâm đẩy cấu hình xuống tự động mà không cần kỹ sư phải gõ lệnh thủ công từng switch.
Sau câu lệnh này, trên giao diện Web GUI của H3C SeerEngine, kỹ sư chỉ cần nhập IP quản lý của switch, giao thức SSH và tài khoản, hệ thống sẽ tự động đồng bộ hóa topology và quản lý toàn bộ vòng đời thiết bị (Device Lifecycle Management).
Đánh giá ưu nhược điểm thực tế từ góc nhìn kỹ thuật
Sau thời gian dài trực tiếp cấu hình, vận hành và xử lý sự cố cho các hệ thống sử dụng H3C AD-Campus, chúng tôi đúc kết những điểm sáng và điểm cần lưu ý như sau:
Ưu điểm vượt trội
- Tự động hóa toàn diện: Giảm thiểu 80% thời gian cấu hình ban đầu (Day-0/Day-1 operations). Việc thay đổi cấu hình hàng loạt trên 50 switch chỉ mất vài cú click chuột thông qua template trên Controller thay vì dùng script Python phức tạp.
- Khả năng hiển thị tuyệt vời (Visibility): SeerAnalyzer thực sự hữu ích trong việc debug các lỗi rớt gói tin chập chờn (micro-bursts) hoặc lỗi đứt gãy kết nối wireless roaming của nhân viên văn phòng.
- Tích hợp sâu hạ tầng có dây và không dây (Wired-Wireless Convergence): Quản lý AP của H3C và Switch trên cùng một giao diện điều khiển duy nhất, đồng bộ chính sách bảo mật xuyên suốt không phân biệt phương thức kết nối.
Nhược điểm và thách thức vận hành
- Yêu cầu phần cứng cao: Controller SeerEngine đòi hỏi cụm máy chủ ảo hóa (VMware ESXi hoặc KVM) có tài nguyên phần cứng lớn (RAM tối thiểu 64GB, CPU nhiều nhân) để chạy ổn định các service phân tán.
- Độ phức tạp của kiến trúc Overlay: Khi xảy ra lỗi đứt kết nối ngầm giữa VXLAN Tunnel (ví dụ lỗi MTU phân mảnh gói tin trên đường truyền underlay), việc troubleshooting đòi hỏi kỹ sư phải có chuyên môn sâu về BGP EVPN và cấu trúc gói tin encapsulation, không thể dùng các lệnh
pinghaytracertthông thường. - Chi phí đầu tư ban đầu (CapEx): Bản quyền phần mềm (License) cho controller và các tính năng AI analytics khá cao, phù hợp với doanh nghiệp lớn hơn là các văn phòng quy mô nhỏ dưới 50 nhân sự.
Kinh nghiệm bảo dưỡng, phòng ngừa hỏng hóc và xử lý sự cố thường gặp
Trong quá trình vận hành hệ thống mạng enterprise sử dụng nền tảng Software-Defined Network như H3C AD-Campus, các kỹ sư hệ thống cần lưu ý những điểm thực tế sau:
1. Quản lý đồng bộ Firmware (Baseline Version)
Hệ thống AD-Campus phụ thuộc cực lớn vào tính tương thích phiên bản giữa Controller (SeerEngine) và Switch Firmware (Comware OS).
- Kinh nghiệm: Không tự ý upgrade firmware của một switch lẻ tẻ trong cụm Fabric nếu chưa kiểm tra ma trận tương thích (Compatibility Matrix) từ H3C. Việc lệch phiên bản NETCONF/OpenFlow API sẽ dẫn đến tình trạng Switch bị mất kết nối với Controller (Disconnected state), chuyển về trạng thái Standalone gây đứt gãy dịch vụ định tuyến VXLAN.
2. Xử lý sự cố MTU trong môi trường VXLAN
Do gói tin VXLAN cộng thêm overhead (thường là 50 bytes cho UDP, VXLAN header, Inner/Outer MAC), nếu MTU trên đường truyền Underlay không được cấu hình chuẩn, các gói tin kích thước lớn sẽ bị Drop hoặc phân mảnh gây nghẽn mạng ngầm.
- Khắc phục: Luôn cấu hình
mtu 9216(Jumbo Frame) trên toàn bộ các cổng trunk kết nối giữa các switch core/aggregation, đồng thời cấu hình TCP Maximum Segment Size (MSS) clamping trên gateway để tránh tình trạng phân mảnh gói tin.
3. Giám sát tài nguyên CPU và Memory của Controller
SeerEngine-Campus thu hút lượng lớn dữ liệu telemetry từ thiết bị mạng gửi về liên tục. Nếu database lưu trữ log (thường dùng Elasticsearch tích hợp) bị đầy hoặc thiếu RAM, hệ thống AI Analyzer sẽ chậm hoặc treo.
- Phòng ngừa: Thiết lập chính sách retention log hợp lý (ví dụ lưu trữ chi tiết trong 30 ngày), thường xuyên kiểm tra dung lượng ổ đĩa thông qua CLI của cụm Controller Linux.
Các câu hỏi thường gặp (FAQ) về H3C AD-Campus
1. H3C AD-Campus có bắt buộc phải thay thế toàn bộ thiết bị mạng cũ không?
Không bắt buộc. H3C AD-Campus hỗ trợ mô hình quản lý lai (Hybrid Management). Các thiết bị switch đời cũ không hỗ trợ SDN hoàn toàn vẫn có thể được tích hợp vào hệ thống dưới dạng thiết bị quản lý truyền thống (Traditional Device) thông qua SNMP/CLI, tuy nhiên sẽ bị giới hạn các tính năng tự động hóa nâng cao như VXLAN hay Micro-segmentation.
2. Khi cụm SeerEngine-Campus Controller bị sự cố sập nguồn, mạng doanh nghiệp có bị ngừng hoạt động không?
Tuyệt đối không. Kiến trúc của H3C AD-Campus tách biệt hoàn toàn giữa Control Plane và Data Plane. Khi Controller gặp sự cố, các switch vẫn duy trì chuyển mạch gói tin dựa trên bảng định tuyến và cấu hình đã được đẩy xuống trước đó (Forwarding Plane hoạt động độc lập bằng chip ASIC phần cứng). Tuy nhiên, trong thời gian controller mất kết nối, bạn sẽ tạm thời không thực hiện được các thay đổi cấu hình tự động hoặc xem telemetry real-time.
3. Giải pháp này phù hợp với mô hình doanh nghiệp nào tại Việt Nam?
H3C AD-Campus phát huy tối đa hiệu quả tại các tổ chức có quy mô lớn, đòi hỏi tính bảo mật phân đoạn cao và sự linh hoạt trong quản trị như: Tập đoàn tài chính ngân hàng, các trường đại học lớn có nhiều khuôn viên (multi-campus), bệnh viện thông minh, hoặc các khu công nghiệp sản xuất yêu cầu mạng thông suốt, không độ trễ và dễ dàng scale-out khi mở rộng nhà xưởng.
Bài viết thuộc chuyên mục Thiết Bị Mạng & Network - Thực hiện bởi đội ngũ Kỹ Sư VietITPro.
