Trong các hệ thống hạ tầng CNTT doanh nghiệp quy mô lớn tại TP.HCM mà tôi và đội ngũ kỹ thuật tại VietITPro.vn trực tiếp khảo sát và triển khai, bài toán tối ưu hóa không gian phòng máy (Server Room), cắt giảm chi phí cáp quang và đồng bộ hóa tốc độ truyền dữ liệu luôn là ưu tiên hàng đầu. Khi các ứng dụng ảo hóa (VMware ESXi, Proxmox VE), cơ sở dữ liệu lớn (Oracle, MS SQL) và hệ thống lưu trữ tập trung (SAN) phát triển bùng nổ, việc duy trì hai mạng riêng biệt gồm mạng LAN Ethernet cho dữ liệu thông thường và mạng SAN Fibre Channel cho lưu trữ khối đã bộc lộ quá nhiều điểm nghẽn về chi phí và bảo trì. Đó là lý do giao thức FCoE (Fibre Channel over Ethernet) ra đời, trở thành giải pháp cốt lõi trong việc hội tụ mạng doanh nghiệp.
Bản Chất Kỹ Thuật Của Giao Thức FCoE
FCoE không đơn thuần là một bản vá phần mềm hay một giao thức định tuyến thông thường. Hiểu một cách chính xác theo chuẩn kỹ thuật của Tổ chức Tiêu chuẩn Quốc tế Quốc gia về Công nghệ Thông tin (INCITS) T11, FCoE cho phép đóng gói các khung dữ liệu Fibre Channel (FC) trực tiếp vào bên trong các khung Ethernet tiêu chuẩn.
Cơ Chế Đóng Gói Khung Dữ Liệu (Encapsulation)
Để hình dung rõ bản chất phần cứng, một khung Fibre Channel truyền thống sử dụng các tín hiệu quang học hoặc đồng riêng biệt chạy trên nền tảng giao thức lớp vật lý của SAN. Khi chuyển sang FCoE, cấu trúc này thay đổi căn bản:
- Khung dữ liệu Fibre Channel nguyên bản (gồm FC Header, Payload, và CRC) được giữ nguyên vẹn.
- Hệ thống bổ sung một tiêu đề FCoE đặc thù (FCoE Header) có kích thước 14 byte, trong đó bao gồm cả trường SOF (Start of Frame) và EOF (End of Frame).
- Toàn bộ khối dữ liệu này sau đó được bọc bên trong một khung Ethernet tiêu chuẩn (Ethernet Frame) với MAC đích và MAC nguồn, cùng một EtherType đặc biệt dành riêng cho FCoE (mã HEX là
0x8906).
Nhờ cơ chế này, hệ thống mạng không cần phải chuyển đổi gói tin qua lại giữa các giao thức phức tạp ở tầng trung gian. Dữ liệu Fibre Channel có thể di chuyển trên cùng một đường truyền cáp đồng trục hoặc cáp quang 10 Gigabit Ethernet (10GbE) hoặc cao hơn mà không làm mất đi các đặc tính về độ tin cậy và hiệu năng vốn có của SAN.
Sự Khác Biệt Giữa FCoE Và iSCSI
Trong các buổi tư vấn giải pháp mạng cho doanh nghiệp, câu hỏi tôi thường gặp nhất từ các quản trị viên hệ thống là: "FCoE khác gì so với iSCSI (Internet Small Computer Systems Interface) khi cả hai đều chạy lưu trữ trên nền Ethernet?".
Yêu Cầu Hạ Tầng Phần Cứng Khi Triển Khai FCoE
Đừng bao giờ nhầm lẫn rằng bạn có thể bật FCoE trên các switch mạng văn phòng thông thường. Việc triển khai FCoE đòi hỏi sự đồng bộ khắt khe từ card mạng máy chủ, cáp truyền dẫn cho đến các dòng switch cấp độ trung tâm dữ liệu (Data Center Switch).
1. Card Mạng Hội Tụ (CNA - Converged Network Adapter)
Trên các máy chủ chạy ảo hóa hoặc máy chủ cơ sở dữ liệu, card mạng thông thường (NIC) hay card HBA (Host Bus Adapter) truyền thống không thể xử lý đồng thời cả lưu lượng mạng LAN và SAN.
CNA là giải pháp phần cứng tích hợp cả hai bộ điều khiển: bộ điều khiển Ethernet thông thường và bộ điều khiển Fibre Channel (thường thông qua chip xử lý chuyên dụng ASIC tích hợp sẵn trên bo mạch của card). Các dòng CNA phổ biến từ các hãng như Emulex (Broadcom) hoặc QLogic (Marvell) cung cấp các cổng quang SFP+ tốc độ 10Gbps hoặc 25Gbps, cho phép xử lý đồng thời các tiến trình xử lý gói tin Ethernet và đóng gói FCoE trực tiếp bằng phần cứng mà không làm quá tải CPU của máy chủ.
2. Tiêu chuẩn Cầu Nối Trung Tâm Dữ Liệu (DCB - Data Center Bridging)
Mạng Ethernet tiêu chuẩn (Ethernet truyền thống) hoạt động theo cơ chế "best-effort" (nỗ lực tối đa), nghĩa là khi mạng bị quá tải, các gói tin sẽ bị rớt (packet drop). Trong môi trường lưu trữ SAN, việc rớt dù chỉ một gói tin dữ liệu cũng có thể dẫn đến lỗi truy xuất ổ cứng, treo hệ thống file hoặc sập cụm máy chủ ảo hóa.
Để giải quyết triệt để vấn đề này, IEEE đã định nghĩa tập hợp các tiêu chuẩn phần cứng gọi là DCB, bao gồm các thành phần cốt lõi bắt buộc phải được cấu hình trên switch:
- PFC (Priority-based Flow Control - IEEE 802.1Qbb): Cho phép tạm dừng lưu lượng truy cập trên một mức độ ưu tiên cụ thể của cổng mạng mà không làm ảnh hưởng đến các lưu lượng khác đang chạy trên cùng một đường truyền. Ví dụ: Khi bộ đệm (buffer) của switch bị đầy, nó sẽ gửi tín hiệu tạm dừng riêng cho luồng FCoE, trong khi các luồng dữ liệu LAN khác vẫn chạy bình thường.
- ETS (Enhanced Transmission Selection - IEEE 802.1Qaz): Phân bổ băng thông linh hoạt cho các loại lưu lượng khác nhau (LAN, SAN, IPC). Bạn có thể cấu hình chia chính xác 50% băng thông cho lưu lượng FCoE và 50% cho LAN trên cùng một đường cáp 10GbE.
- DCBX (Data Center Bridging Exchange Protocol): Giao thức báo hiệu chạy ngầm giúp switch và CNA tự động đàm phán, đồng bộ hóa các cấu hình PFC và ETS với nhau để tránh tình trạng cấu hình sai lệch gây lỗi truyền dữ liệu.
3. FIP (FCoE Initialization Protocol)
Trước khi các khung dữ liệu FCoE có thể trao đổi giữa máy chủ và switch, chúng cần một cơ chế để phát hiện lẫn nhau. FIP là giao thức điều khiển lớp 2 chịu trách nhiệm thực hiện việc này:
- Phát hiện các FCoE Switch (Fcf - Fibre Channel Forwarder) có mặt trên mạng.
- Thực hiện quá trình đăng nhập ảo (Virtual Link Log-in) giữa CNA của máy chủ và cổng của switch.
- Ánh xạ địa chỉ MAC của Ethernet sang địa chỉ FCID (Fibre Channel Identifier) để định tuyến khung dữ liệu chính xác.
Lợi Ích Thực Tế Khi Ứng Dụng FCoE Trong Doanh Nghiệp
Dựa trên các dự án tư vấn và nâng cấp hạ tầng mạng do VietITPro.vn thực hiện cho các doanh nghiệp tài chính, thương mại điện tử và sản xuất tại TP.HCM, việc chuyển đổi sang hạ tầng mạng hội tụ FCoE mang lại những giá trị kinh tế và kỹ thuật sát sườn:
Cắt Giảm Chi Phí Phần Cứng Và Cáp Kết Nối (CAPEX)
Trong một hệ thống truyền thống, mỗi máy chủ blade hoặc rackmount thường yêu cầu:
- 2 cổng mạng Ethernet cho LAN (bonding dự phòng).
- 2 cổng mạng Ethernet cho vMotion / Cluster.
- 2 cổng HBA Fibre Channel tốc độ 8Gb/16Gb cho SAN.
Điều này đồng nghĩa với việc mỗi máy chủ tiêu tốn ít nhất 6 cổng kết nối, 6 module thu phát quang (SFP/SFP+) và 6 sợi cáp quang/đồng, cùng với hệ thống switch mạng LAN và switch SAN hoàn toàn độc lập.

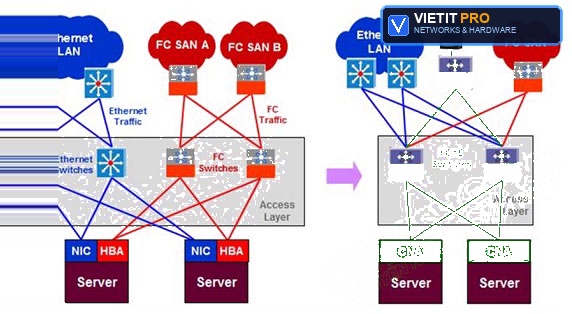

Khi ứng dụng FCoE, số lượng cổng kết nối trên mỗi máy chủ giảm xuống chỉ còn 2 cổng CNA kết nối qua cáp quang Twinax hoặc sợi quang SFP+ lên một hệ thống switch duy nhất (Converged Switch). Chi phí mua sắm switch SAN đắt đỏ, card HBA chuyên dụng và chi phí đi cáp trong tủ rack giảm đi từ 40% đến 50%.
Tối Ưu Hóa Không Gian Và Điện Năng (OPEX)
Việc loại bỏ các thiết bị switch SAN chuyên dụng, giảm số lượng dây cáp rối rắm trong tủ rack giúp cải thiện luồng không khí lưu thông làm mát thiết bị. Tủ rack gọn gàng hơn, nhiệt độ phòng máy ổn định hơn, đồng thời giảm đáng kể công suất tiêu thụ điện năng của toàn bộ hệ thống mạng trung tâm.
Bảo Toàn Đầu Tư Hệ Thống SAN Sẵn Có
Một ưu điểm kỹ thuật rất lớn của FCoE là nó không đòi hỏi doanh nghiệp phải vứt bỏ hệ thống lưu trữ SAN hiện tại (như các tủ đĩa EMC, NetApp, HPE EVA sử dụng cổng Fibre Channel). FCoE chỉ thay thế lớp truyền dẫn vật lý ở phân khúc từ máy chủ đến switch truy cập (Access Switch). Phía sau switch hội tụ, các kết nối đi vào hệ thống SAN core vẫn hoàn toàn giữ nguyên bản là Fibre Channel truyền thống. Do đó, các kỹ sư quản trị hệ thống không phải tái huấn luyện quy trình quản lý lưu trữ, zoning hay masking trên các mảng đĩa.
Quy Trình Triển Khai Hạ Tầng Mạng FCoE Thực Tế
Để đảm bảo tính ổn định tuyệt đối cho các hệ thống sản xuất (Production Environment) của khách hàng, đội ngũ kỹ sư tại VietITPro.vn luôn tuân thủ quy trình chuẩn hóa gồm 5 bước kỹ thuật sau:
Bước 1: Khảo Sát Và Đánh Giá Tương Thích Phần Cứng
- Kiểm tra danh sách tương thích phần cứng (HCL - Hardware Compatibility List) của nhà sản xuất switch (Cisco Nexus, HPE StoreFabric, Dell Networking) với dòng card CNA đang sử dụng trên máy chủ.
- Đảm bảo phiên bản Firmware của card CNA và hệ điều hành (ESXi, RHEL, Windows Server) hỗ trợ đầy đủ các tính năng DCB và FIP.
Bước 2: Cấu Hình Chế Độ DCB Trên Switch Trung Tâm
Trước tiên, cần kích hoạt các tính năng tiêu chuẩn cầu nối dữ liệu trên switch. Dưới đây là ví dụ đoạn cấu hình mẫu trên dòng switch Cisco Nexus sử dụng hệ điều hành NX-OS:
Bước 3: Cấu Hình Giao Diện Kết Nối (Interface Configuration)
Gắn các chính sách QoS, lưu lượng ưu tiên và bật giao thức FIP snooping trên các cổng kết nối trực tiếp với máy chủ chứa card CNA:
Bước 4: Kiểm Tra Trạng Thái Kết Nối FIP Và Đăng Nhập SAN
Sau khi hoàn tất cấu hình trên cả switch và máy chủ, sử dụng các câu lệnh kiểm tra trên switch để xác minh rằng CNA đã kết nối thành công và nhận diện được vùng lưu trữ:
Nếu lệnh show flogi database trả về danh sách các WWPN (World Wide Port Name) của card CNA trên máy chủ hiển thị trạng thái kết nối thành công qua cổng Ethernet tương ứng, quá trình đóng gói và truyền tải khung dữ liệu FCoE đã hoạt động hoàn hảo.
Bước 5: Kiểm Tra Stress Test Và Giám Sát Lỗi
Tiến hành chạy các bài kiểm tra tải nặng (I/O Meter, fio) trên các máy chủ ảo hóa để đánh giá độ trễ (latency), băng thông thực tế và kiểm tra xem có hiện tượng rớt gói tin nào do cấu hình sai PFC hay không bằng lệnh:
Nếu bộ đếm lỗi ngõ ra không tăng và các gói tin điều khiển lưu lượng hoạt động trơn tru, hạ tầng mạng FCoE đã sẵn sàng đưa vào vận hành chính thức.
Các Sự Cố Thường Gặp Và Kinh Nghiệm Xử Lý (Troubleshooting)
Trong quá trình bảo dưỡng và xử lý sự cố hạ tầng mạng cho nhiều doanh nghiệp, các kỹ sư của VietITPro.vn đã đúc rút ra một số lỗi kinh điển liên quan đến FCoE:
1. Lỗi Mất Kết Nối Lưu Trữ (Storage Path Loss) Sau Khi Khởi Động Lại Switch
- Triệu chứng: Máy chủ mất toàn bộ phân vùng ổ đĩa gắn qua SAN ngay sau khi khởi động lại switch mạng hội tụ.
- Nguyên nhân: Tính năng LLDP (Link Layer Discovery Protocol) hoặc DCBX chưa kịp đồng bộ cấu hình PFC giữa switch và card CNA, khiến card CNA tạm ngưng gửi gói tin FCoE do sợ mất an toàn dữ liệu.
- Cách xử lý: Kiểm tra lại cấu hình LLDP trên switch, đảm bảo tính năng tự động đàm phán DCBX được bật ở cả hai đầu. Kiểm tra log trên máy chủ ESXi bằng lệnh
esxcli storage san fc listđể làm mới đường truyền.
2. Độ Trễ Đọc/Ghi Ổ Cứng Tăng Cao Đột Ngột
- Triệu chứng: Ứng dụng chạy trên máy chủ báo chậm, thời gian phản hồi ổ cứng (IO latency) vượt quá 50ms.
- Nguyên nhân: Cấu hình phân bổ băng thông ETS trên switch chưa hợp lý, lưu lượng mạng LAN (backup dữ liệu lớn) đang chiếm dụng băng thông của hàng đợi ưu tiên dành cho FCoE.
- Cách xử lý: Tách biệt rõ ràng các lớp
qos-group, cấu hình cứng tỷ lệ băng thông tối thiểu cho hàng đợi FCoE (ví dụ tối thiểu 40-50%) và kích hoạt cơ chếstrict prioritycho lớp lưu lượng lưu trữ.
Các Câu Hỏi Thường Gặp (FAQ)
FCoE có yêu cầu bắt buộc phải thay thế toàn bộ hệ thống cáp mạng cũ không?
Không hoàn toàn. Nếu hệ thống cáp hiện tại của bạn là cáp quang đa mốt (OM3/OM4) hoặc cáp đồng chuẩn 10GBASE-T đạt chất lượng cao, bạn hoàn toàn có thể tận dụng lại. Tuy nhiên, nếu hạ tầng cũ chỉ chạy tốc độ 1Gbps trên cáp đồng Cat5e, bạn bắt buộc phải nâng cấp lên hệ thống cáp quang hoặc cáp đồng 10Gbps để đáp ứng băng thông yêu cầu của FCoE.
Tại sao nên dùng FCoE thay vì chuyển hoàn toàn sang mạng IP Storage như iSCSI hoặc NVMe over Fabrics?
Mỗi giải pháp có thế mạnh riêng. iSCSI và NVMe/IP rất phổ biến và dễ triển khai trên hạ tầng Ethernet thông thường. Tuy nhiên, FCoE mang lại lợi thế tuyệt đối cho các doanh nghiệp đã đầu tư sẵn hệ thống SAN Fibre Channel hiệu năng cao, muốn hội tụ mạng mà không phải thay đổi kiến trúc lưu trữ, quản lý zoning hay cấu hình mảng đĩa hiện có. Ngoài ra, việc xử lý trực tiếp ở Layer 2 giúp FCoE đạt độ ổn định và độ trễ thấp tối đa.
Card mạng thông thường (Standard NIC) có thể chạy được FCoE nếu cài đặt phần mềm không?
Không. Việc đóng gói khung Fibre Channel và xử lý các tiêu chuẩn khắt khe về điều khiển lưu lượng không tổn thất (Lossless Ethernet như PFC, DCBX) đòi hỏi phải có phần cứng chuyên dụng tích hợp trên bo mạch của card CNA (Converged Network Adapter). Cố gắng chạy FCoE bằng phần mềm trên card mạng thông thường sẽ gây quá tải CPU và không đạt được tiêu chuẩn kỹ thuật của trung tâm dữ liệu.
Bài viết kỹ thuật chuyên sâu này được biên soạn bởi đội ngũ chuyên gia tại VietITPro.vn, nhằm cung cấp góc nhìn thực tế, rõ ràng và chính xác nhất cho các kỹ sư hệ thống và quản trị viên mạng tại Việt Nam. Mọi thắc mắc về giải pháp phần cứng, sửa chữa thiết bị mạng chuyên sâu, xin vui lòng liên hệ trực tiếp với trung tâm của chúng tôi để được hỗ trợ kỹ thuật trực tiếp.
