Mạng diện rộng truyền tải dữ liệu giữa các chi nhánh qua đường truyền MPLS truyền thống đang bộc lộ những điểm nghẽn nghiêm trọng về chi phí thuê băng thông và độ trễ khi lượng truy cập ứng dụng đám mây tăng vọt. Tại phòng kỹ thuật của VietITPro.vn, chúng tôi liên tiếp nhận được các bài toán từ khối doanh nghiệp đa chi nhánh, ngân hàng và bán lẻ yêu cầu tái cấu trúc hạ tầng mạng WAN sao cho vừa tối ưu chi phí OPEX, vừa đảm bảo tính sẵn sàng cao cho các ứng dụng lõi như SAP, ERP, hay Microsoft 365. H3C AD-WAN (Application-Driven Wide Area Network) là một trong những giải pháp kiến trúc mạng định nghĩa bằng phần mềm SDN hàng đầu hiện nay mà đội ngũ kỹ sư của chúng tôi đã trực tiếp triển khai thực tế. Bài viết này sẽ mổ xẻ toàn diện cấu trúc kỹ thuật, cơ chế vận hành, quy trình cấu hình thực tế và các kinh nghiệm xử lý sự cố khi triển khai H3C AD-WAN cho hạ tầng doanh nghiệp lớn.
Kiến Trúc Tổng Thể Của Giải Pháp H3C AD-WAN
H3C AD-WAN không đơn thuần là việc thay thế các router biên bằng thiết bị mới, mà là sự dịch chuyển toàn diện từ mô hình quản trị dòng lệnh CLI thủ công sang mô hình tự động hóa tập trung dựa trên nền tảng SDN. Kiến trúc của giải pháp được chia tách rõ ràng thành ba mặt phẳng (Planes) độc lập nhưng tương tác chặt chẽ với nhau: Management Plane, Control Plane và Data Plane.
Các Thành Phần Lõi Trong Hệ Thống AD-WAN Của H3C
Để vận hành một hệ sinh thái AD-WAN mượt mà, H3C tích hợp các thành phần phần cứng và phần mềm chuyên dụng tạo thành một vòng đời khép kín từ khâu lập kế hoạch, triển khai đến giám sát và tối ưu hóa:
- H3C AD-WAN Controller (H3C UMC / SeerEngine-WAN): Đây là bộ não trung tâm của toàn bộ hệ thống. Controller chịu trách nhiệm thu thập trạng thái mạng, tính toán đường đi tối ưu dựa trên chính sách kinh doanh (Business Intent), đẩy cấu hình xuống thiết bị thông qua các giao thức chuẩn NETCONF/YANG và cung cấp giao diện lập trình API mở để tích hợp với hệ thống thứ ba.
- CPE (Customer Premises Equipment): Các thiết bị định tuyến biên tại trụ sở chính (Headquarter), trung tâm dữ liệu (Data Center) và các chi nhánh (Branch). Các dòng router phổ biến thường được dùng làm uCPE hoặc vCPE trong dải sản phẩm H3C MSR Series (MSR3600, MSR810 hay MSR930) tích hợp khả năng xử lý packet forwarding mạnh mẽ bằng phần cứng ASIC kết hợp với CPU đa nhân để chạy các hàm ảo hóa NFV.
- H3C SecPath Series (Tích hợp bảo mật): Các module tường lửa thế hệ mới (NGFW) được tích hợp trực tiếp hoặc chạy dưới dạng VNF (Virtual Network Function) trên CPE, cung cấp các tính năng kiểm tra gói tin sâu (DPI), IPS, phòng chống mã độc và mã hóa đường truyền IPsec tự động.
Mô Hình Bốn Lớp Chức Năng
Việc phân tách rõ ràng các lớp này giúp hạ tầng mạng doanh nghiệp đạt được sự linh hoạt tuyệt đối. Khi cần thay đổi đường truyền vật lý ở lớp Underlay, lớp Overlay hoàn toàn không bị ảnh hưởng nhờ cơ chế trừu tượng hóa mạng (Network Abstraction).
Các Tính Năng Kỹ Thuật Chuyên Sâu Và Cơ Chế Hoạt Động
Để hiểu vì sao H3C AD-WAN giải quyết triệt để các bài toán nghẽn mạng chi nhánh, chúng ta cần phân tích sâu vào các công nghệ cốt lõi bên dưới lớp vỏ phần mềm quản trị.
Định Tuyến Dựa Trên Ứng Dụng (Application-Driven Routing)
Khác với định tuyến truyền thống dựa trên địa chỉ IP đích và độ dài prefix (như OSPF hay BGP thông thường), AD-WAN nhận diện ứng dụng ngay từ gói tin đầu tiên (First-packet Identification) thông qua công nghệ nhận diện lưu lượng dựa trên DPI (Deep Packet Inspection) tích hợp cơ sở dữ liệu nhận diện hơn hàng nghìn ứng dụng doanh nghiệp phổ biến.
Khi một nhân viên tại chi nhánh mở ứng dụng Zoom hoặc Microsoft Teams để họp trực tuyến, CPE sẽ lập tức phân loại đây là lưu lượng real-time, có độ nhạy cảm cao với độ trễ (Latency) và hiện tượng mất gói (Packet Loss). Ngay lập tức, hệ thống sẽ tự động lái (steering) luồng lưu lượng này qua đường truyền có chất lượng tốt nhất ở thời điểm hiện tại (ví dụ: đường truyền Internet cáp quang Viettel/VNPT có Jitter thấp hoặc kênh MPLS chuyên dụng), thay vì đi theo một bảng định tuyến tĩnh cứng nhắc.

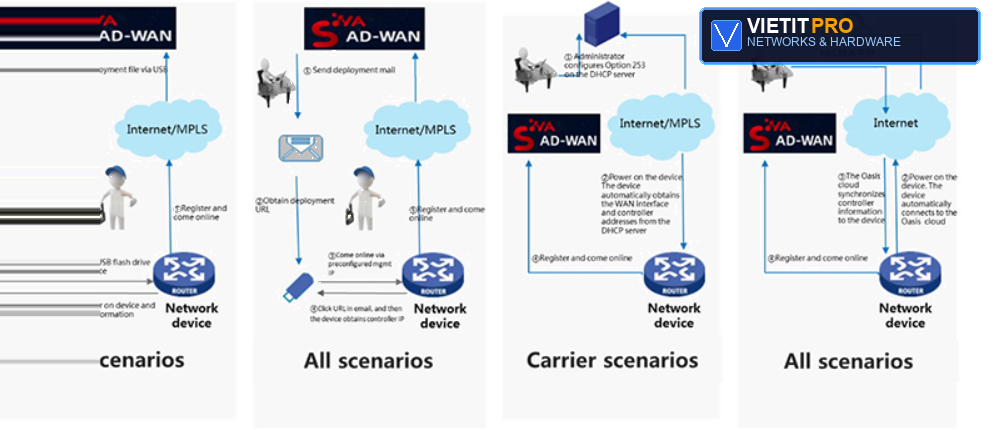

Cơ Chế Tự Động Hóa Kênh Truyền Overlay (Zero-Touch Provisioning - ZTP)
Một trong những nỗi ám ảnh lớn nhất của kỹ sư hạ tầng là việc cấu hình thủ công hàng trăm thiết bị tại các chi nhánh vùng sâu vùng xa. Với H3C AD-WAN, quy trình này được giải quyết trọn gói bằng ZTP kết hợp với DHCP Option hoặc mã QR kích hoạt:
1. Kỹ thuật viên tại chi nhánh chỉ cần cắm nguồn và cắm cáp mạng từ đường truyền Internet vào cổng WAN chỉ định của thiết bị MSR CPE.
2. Thiết bị tự động gửi yêu cầu DHCP Request, nhận địa chỉ IP và gói thông tin trỏ về URL của H3C AD-WAN Controller thông qua tùy chọn DHCP Option 43 hoặc qua dịch vụ DNS phân giải tên miền định sẵn.
3. Controller xác thực thiết bị thông qua số Serial Number (SN) đã được khai báo sẵn trên hệ thống quản trị từ trước.
4. Sau khi xác thực thành công, Controller tự động đẩy file cấu hình chuẩn (Baseline Configuration), thiết lập các đường hầm IPsec/VXLAN mã hóa đến Data Center và đưa thiết bị vào trạng thái sẵn sàng hoạt động mà không cần bất kỳ kỹ sư chuyên sâu nào có mặt trực tiếp tại hiện trường.
Tối Ưu Hóa Đường Truyền Mạng Không Hoàn Hảo (WAN Optimization & FEC)
Trong môi trường thực tế, các đường truyền Internet băng rộng thông thường (Broadband Internet) thường xuyên gặp hiện tượng rớt gói tin (packet loss) do nghẽn mạng cục bộ tại nhà mạng, gây giật lag cho các ứng dụng thoại IP (VoIP) và video call. H3C AD-WAN tích hợp các thuật toán xử lý mất gói tiên tiến ngay tại lớp biên:
- FEC (Forward Error Correction): Thiết bị gửi bổ sung các gói tin mã hóa sửa lỗi cùng với luồng dữ liệu chính. Khi một vài gói tin dữ liệu bị mất trên đường truyền do nghẽn mạng, thiết bị nhận phía bên kia có thể tự động khôi phục lại gói tin bị mất dựa trên thuật toán toán học của FEC mà không cần yêu cầu phía gửi truyền lại (TCP Retransmission), triệt tiêu hoàn toàn độ trễ do việc truyền lại gói tin gây ra.
- Packet Duplication (Nhân bản gói tin): Đối với các ứng dụng cực kỳ quan trọng không cho phép mất dù chỉ một gói tin, hệ thống có thể cấu hình nhân bản đồng thời gói tin đó chạy song song trên cả hai đường truyền (ví dụ: vừa đi qua đường Internet 1, vừa đi qua đường Internet 2). Gói tin nào đến trước sẽ được hệ thống chấp nhận, gói đến sau sẽ bị loại bỏ. Phương pháp này đảm bảo tính sẵn sàng 99.99% cho các dịch vụ cốt lõi dù chất lượng đường truyền bên dưới kém.
Quy Trình Triển Khai thực tế Và Cấu Hình H3C AD-WAN
Dưới đây là mô tả quy trình thực tế cấu hình một site chi nhánh kết nối về Trung tâm dữ liệu thông qua giao diện quản trị của H3C Controller và các câu lệnh CLI tham khảo trên dòng thiết bị H3C MSR Router.
Bước 1: Khai Báo Device Profile Và Network Topology Trên Controller
Trên giao diện Web GUI của H3C SeerEngine-WAN Controller:
- Truy cập vào mục
Network Configuration->Topology->Site Management. - Thêm mới một Site chi nhánh, khai báo thông tin định danh (Site ID, Tên chi nhánh, Vị trí địa lý).
- Khai báo các giao diện mạng vật lý của CPE tại chi nhánh: Giao diện
GigabitEthernet0/0cấu hình làm WAN 1 (Kết nối đường truyền MPLS), giao diệnGigabitEthernet0/0/1cấu hình làm WAN 2 (Kết nối đường truyền Internet BroadBand), và giao diệnGigabitEthernet0/1làm cổng kết nối mạng LAN nội bộ.
Bước 2: Cấu Hình Cơ Bản Trên MSR Router CPE (Bằng CLI)
Trong trường hợp cần can thiệp sâu hoặc cấu hình bootstrap ban đầu cho thiết bị MSR Router qua cổng Console, kỹ sư sử dụng tập lệnh sau:
Kích hoạt giao thức NETCONF để Controller có thể quản lý thiết bị tự động:
Bước 3: Thiết Lập Chính Sách Lái Lưu Lượng Ứng Dụng (Traffic Steering Policy)
Sau khi các đường hầm Overlay (VXLAN over IPsec) được thiết lập tự động giữa các CPE chi nhánh và Hub (DC), chúng ta tiến hành tạo Policy áp dụng cho ứng dụng:
- Vào phần
Traffic Engineering->Path Policy->Create Policy. - Đặt tên chính sách:
Policy_Voice_And_Video. - Chọn loại ứng dụng (Application Group):
Collaboration(Bao gồm Zoom, Teams, Webex). - Thiết lập tiêu chí lựa chọn đường đi (SLS - Service Level SLA):
- Độ trễ tối đa (Max Latency): < 50ms.
- Tỷ lệ mất gói tối đa (Max Packet Loss): < 1%.
- Jitter tối đa: < 20ms.
- Khai báo ưu tiên đường đi (Path Preference):
- Ưu tiên 1: MPLS Link (Đảm bảo chất lượng tốt nhất).
- Ưu tiên 2: Internet Link (Sử dụng kèm tính năng FEC khi MPLS gặp sự cố).
Bảng So Sánh: Mạng WAN Truyền Thống Và H3C AD-WAN
Dưới đây là bảng đối chiếu chi tiết dựa trên kinh nghiệm vận hành thực tế tại các doanh nghiệp quy mô vừa và lớn do VietITPro.vn tổng hợp:
Kinh Nghiệm Vận Hành, Bảo Dưỡng Và Phòng Ngừa Sự Cố Thực Tế
Trong quá trình trực tiếp xử lý các hệ thống mạng doanh nghiệp tại khu vực TP.HCM, đội ngũ kỹ sư VietITPro.vn đúc rút ra một số lưu ý sống còn để duy trì sự ổn định cho hạ tầng H3C AD-WAN:
Quản Lý Tài Nguyên CPU Và Memory Trên MSR CPE
Các thiết bị CPE đóng vai trò vừa định tuyến vừa xử lý mã hóa IPsec băng thông cao và thực hiện kiểm tra DPI liên tục. Do đó, việc lựa chọn mã phần cứng (SKU) phải bám sát dung lượng băng thông thực tế tại chi nhánh:
- Chi nhánh dưới 50 user: Sử dụng dòng H3C MSR810 hoặc MSR930.
- Chi nhánh từ 100 - 300 user: Bắt buộc sử dụng dòng MSR3600 Series với module phần cứng hỗ trợ tăng tốc mã hóa phần cứng (Crypto Engine).
- Tránh tình trạng quá tải CPU gây rớt gói tin hàng loạt vào giờ cao điểm do bật toàn bộ các tính năng DPI và IPsec mã hóa mạnh (AES-256) trên thiết bị phần cứng đời cũ.
Giám Sát Định Kỳ Các Đường Hầm Overlay (VXLAN/IPsec Tunnel Flapping)
Hiện tượng đường hầm nhấp nháy (Flapping) thường xảy ra khi đường truyền Internet tại chi nhánh không ổn định, gây ra việc liên tục tái thiết lập kết nối giữa CPE và Controller/Hub. Để phòng ngừa:
- Cấu hình tham số Hold-timer và Dead-interval cho các gói tin Keepalive của đường hầm IPsec ở mức hợp lý (ví dụ: Keepalive interval 5 giây, Dead multiplier 3 lần).
- Thường xuyên cập nhật phiên bản Firmware đồng bộ giữa Controller và toàn bộ hệ thống CPE để tránh xung đột giao thức NETCONF/YANG hoặc lỗi bất tương thích phiên bản OpenSSL.
Xử Lý Sự Cố Mất Kết Nối Controller (Controller Out-of-Sync)
Khi thiết bị CPE mất kết nối quản trị với Controller trung tâm do sự cố đường truyền WAN chính:
- Thiết bị CPE hoàn toàn không bị mất kết nối mạng nội bộ hay ngừng hoạt động định tuyến. Hệ thống sẽ tự động chuyển sang chế độ hoạt động độc lập (Standalone Mode) và duy trì bảng định tuyến, chính sách đã được đồng bộ lần gần nhất.
- Kỹ sư tuyệt đối không thực hiện các thao tác Factory Reset thiết bị từ xa qua các kênh phụ nếu chưa kiểm tra kỹ trạng thái kết nối vật lý và cấu hình AAA/Radius Server tại chỗ.
Câu Hỏi Thường Gặp (FAQ) Về Giải Pháp H3C AD-WAN
1. H3C AD-WAN có bắt buộc phải thay thế hoàn toàn hệ thống router cũ tại các chi nhánh không?
Trả lời: Không bắt buộc. Doanh nghiệp hoàn toàn có thể tận dụng lại các thiết bị định tuyến hiện có (miễn là hỗ trợ các tiêu chuẩn mở hoặc có thể cấu hình giao thức phù hợp) để làm thiết bị underlay. Tuy nhiên, để tận dụng tối đa các tính năng thông minh của AD-WAN như ZTP, DPI, và Overlay Management, việc đầu tư các thiết bị CPE chuyên dụng của H3C (như dòng MSR Series) là giải pháp tối ưu nhất được khuyến nghị.
2. Khi đường truyền MPLS chính tại chi nhánh bị đứt hoàn toàn, dữ liệu doanh nghiệp có bị gián đoạn không?
Trả lời: Hoàn toàn không. H3C AD-WAN liên tục giám sát chất lượng tất cả các đường truyền (cả MPLS và Internet Backup). Ngay khi phát hiện đường MPLS mất tín hiệu hoặc vượt ngưỡng suy hao cho phép, hệ thống sẽ tự động chuyển dịch toàn bộ các luồng lưu lượng ứng dụng sang đường truyền Internet backup qua đường hầm IPsec dự phòng với thời gian chuyển mạch dưới 1 giây, đảm bảo các ứng dụng voice, họp trực tuyến không bị ngắt kết nối.
3. Doanh nghiệp quy mô nhỏ dưới 5 chi nhánh có nên đầu tư hệ thống H3C AD-WAN hay không?
Trả lời: Đối với quy mô dưới 5 chi nhánh, việc đầu tư một hệ thống Controller độc lập tại Trung tâm dữ liệu có thể mang lại bài toán chi phí đầu tư ban đầu (CAPEX) khá cao. Tuy nhiên, hiện nay H3C cung cấp các mô hình dịch vụ quản trị trên nền tảng đám mây (Cloud-managed AD-WAN / Cloud-based Controller), giúp doanh nghiệp quy mô vừa và nhỏ dễ dàng tiếp cận công nghệ SDN mà không cần đầu tư hạ tầng server Controller phức tạp tại chỗ.
