Tại xưởng kỹ thuật của VietITPro.vn, mỗi tuần chúng tôi tiếp nhận hàng chục ca sự cố liên quan đến hệ thống mạng nội bộ doanh nghiệp. Phần lớn nguyên nhân không nằm ở việc đứt cáp quang hay hỏng Switch tầng truy nhập, mà xuất phát từ việc cấu hình sai hoặc nghẽn mạch tại Gateway (Cổng mặc định). Trong mô hình mạng hiện đại, Gateway chính là "nút thắt cổ chai" mang tính chiến định, nơi mọi gói tin muốn đi ra thế giới bên ngoài đều phải qua sự kiểm tra, dịch địa chỉ và định tuyến của nó.
Bài viết này sẽ mổ xẻ toàn diện khái niệm Gateway dưới góc độ kỹ thuật phần cứng và cấu hình mạng chuyên sâu, giúp các quản trị viên hệ thống nắm trọn quy trình vận hành và xử lý triệt để các pan bệnh thực tế.
1. Bản chất kỹ thuật của Gateway trong mô hình OSI

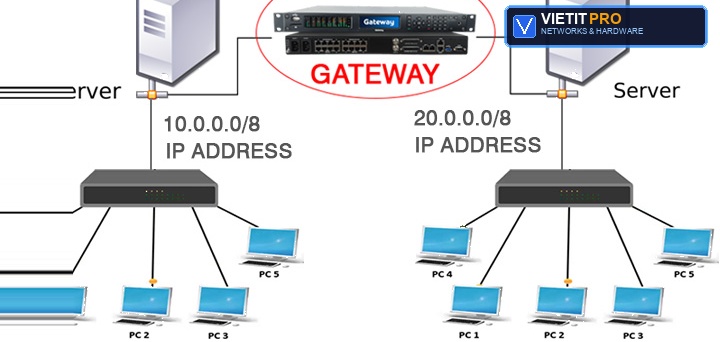

Gateway khác biệt hoàn toàn với Switch (Lớp 2) hay Repeater (Lớp 1). Về mặt bản chất, Gateway hoạt động từ Lớp 3 (Network Layer) cho đến Lớp 7 (Application Layer) của mô hình OSI, đóng vai trò là "biên giới" dịch chuyển dữ liệu giữa hai mạng có cấu trúc hoặc giao thức hoàn toàn khác nhau.
Phân biệt Gateway, Router và Modem trong thực tế triển khai
Nhiều kỹ sư mới vào nghề thường nhầm lẫn ba khái niệm này. Thực tế tại các hệ thống mạng doanh nghiệp vừa và nhỏ (SME) mà VietITPro.vn từng khảo sát, sự phân chia được thể hiện rõ qua bảng kỹ thuật sau:
Trong kiến trúc mạng LAN tiêu chuẩn, Default Gateway chính là địa chỉ IP của cổng giao tiếp trên Router (hoặc Firewall) kết nối trực tiếp với mạng nội bộ đó. Ví dụ: Nếu dải mạng LAN của công ty là 192.168.10.0/24, thì địa chỉ IP của Gateway thường được gán là 192.168.10.1.
Cơ chế hoạt động của Default Gateway khi xử lý gói tin
Khi một máy trạm (Workstation) có IP 192.168.10.50 muốn gửi dữ liệu tới một máy chủ Internet có IP 8.8.8.8, quá trình xử lý diễn ra theo các bước nghiêm ngặt sau:
1. Kiểm tra Subnet Mask: Máy trạm thực hiện phép toán AND logic giữa IP đích (8.8.8.8) và Subnet Mask (255.255.255.0), nhận kết quả khác với dải mạng nội bộ của nó.
2. Xác định đích đến ngoài mạng: Máy trạm biết rằng IP đích không nằm cùng mạng LAN. Do đó, nó không thể gửi gói tin trực tiếp qua giao thức ARP (Address Resolution Protocol) đến máy đích.
3. Đóng gói khung truyền (Frame encapsulation): Máy trạm tìm kiếm địa chỉ MAC của Default Gateway trong bảng ARP cache của nó. Nếu không có, nó phát ra một gói tin ARP Request để hỏi: "Ai đang giữ IP 192.168.10.1? Hãy cho tôi xin địa chỉ MAC của bạn".
4. Chuyển tiếp qua Gateway: Sau khi nhận được phản hồi chứa địa chỉ MAC của Gateway, máy trạm đóng gói IP packet vào Ethernet frame với địa chỉ MAC đích là MAC của Gateway và gửi đi.
5. Định tuyến và NAT: Router nhận được frame, bóc tách lớp Data Link, đọc gói tin IP, tra cứu bảng định tuyến (Routing Table), thực hiện NAT (Network Address Translation) để đổi IP nội bộ thành IP Public và đẩy ra tuyến cáp quang chính đi Internet.
2. Phân loại các dạng Gateway phổ biến trong hạ tầng CNTT
Tùy thuộc vào quy mô và mục đích của hệ thống, Gateway được chia thành nhiều loại với các đặc tính kỹ thuật riêng biệt.
Network Gateway (Router/Firewall Gateway)
Đây là loại phổ biến nhất, chịu trách nhiệm kết nối mạng LAN nội bộ với mạng diện rộng WAN (Internet). Các thiết bị phần cứng đảm nhận nhiệm vụ này thường là các dòng Router chuyên dụng (Cisco ISR, Mikrotik RouterBOARD, Fortinet FortiGate). Chúng có cấu hình phần cứng mạnh mẽ với chip xử lý đa nhân (ví dụ: SoC ARM hoặc MIPS tốc độ cao), dung lượng RAM lớn để lưu trữ hàng triệu bảng trạng thái (Session table) khi thực hiện NAT cho hàng trăm người dùng cùng lúc.
IoT Gateway (Cổng kết nối vạn vật)
Trong các nhà xưởng thông minh hoặc hệ thống BMS (Building Management System) mà VietITPro.vn từng thi công tích hợp, IoT Gateway đóng vai trò cốt lõi. Nó chuyển đổi các giao thức mạng không dây tầm gần (như Zigbee, Z-Wave, BLE, Modbus RTU) sang các giao thức chuẩn TCP/IP (MQTT, HTTP, CoAP) để gửi dữ liệu lên Cloud hoặc Server trung tâm. Các thiết bị này thường chạy hệ điều hành Linux nhúng (Embedded Linux) trên nền tảng vi xử lý kiến trúc ARM Cortex.
VoIP Gateway
Thiết bị chuyển đổi tín hiệu thoại truyền thống (Analog từ các dòng tổng đài cũ, chuẩn FXS/FXO) thành các gói tin dữ liệu VoIP chạy trên nền mạng IP (chuẩn SIP, H.323). Giúp doanh nghiệp tiết kiệm chi phí cước viễn thông khi tích hợp tổng đài nội bộ vào nền tảng cloud.
3. Quy trình cấu hình Gateway chuyên sâu trên các thiết bị mạng
Để cấu hình một Gateway hoạt động ổn định, tránh các sự cố nghẽn cổ chai hoặc mất kết nối đột ngột, kỹ sư mạng phải thực hiện các bước cấu hình chuẩn xác trên giao diện dòng lệnh (CLI) hoặc giao diện web quản trị.
Cấu hình Default Gateway trên Router Cisco (IOS)
Dưới đây là đoạn lệnh mẫu cấu hình cơ bản cho một Router Cisco đóng vai trò Gateway kết nối mạng LAN ra Internet:
Giải thích kỹ thuật: Lệnh ip route 0.0.0.0 0.0.0.0 113.160.x.y tạo ra một Static Route mặc định (Gateway of last resort), yêu cầu mọi gói tin không tìm thấy đích trong bảng định tuyến nội bộ đều phải được chuyển tiếp đến IP của nhà mạng (ISP Gateway).
Cấu hình Default Gateway trên hệ điều hành Windows Server / Linux
Đôi khi, một máy chủ (Server) cấu hình dual-nic hoặc Firewall mềm (như pfSense, OPNsense) sẽ đóng vai trò Gateway cho các máy trạm khác trong mạng.
- Trên Linux (Ubuntu/CentOS sử dụng Netplan), file cấu hình
/etc/netplan/01-netcfg.yamlđược thiết lập như sau:
- Trên Windows Server (PowerShell):
4. Các pan bệnh thực tế liên quan đến Gateway và kinh nghiệm xử lý từ chuyên gia
Trong quá trình làm dịch vụ sửa chữa và tối ưu hạ tầng mạng tại VietITPro.vn, chúng tôi đúc kết được các sự cố kinh điển liên quan đến Gateway mà kỹ sư CNTT thường xuyên phải đối mặt:
Pan bệnh 1: Máy tính báo "Default Gateway is not available"
- Triệu chứng: Máy trạm vẫn nhận được IP từ DHCP, kết nối vào Switch bình thường nhưng không thể truy cập internet hay ping thấy IP của Gateway.
- Nguyên nhân phần cứng/phần mềm:
1. Tràn bảng ARP hoặc treo tiến trình Routing trên thiết bị Gateway (Router/Switch L3) do lưu lượng DDoS hoặc vòng lặp mạng (Network Loop).
2. Xung đột địa chỉ IP của Gateway (có một thiết bị khác trong mạng LAN vô tình bị đặt trùng IP với Gateway).
3. Lỗi driver card mạng trên máy trạm hoặc cấu hình sai Subnet Mask.
- Quy trình xử lý thực tế:
- Bước 1: Dùng lệnh
arp -atrên máy trạm để kiểm tra địa chỉ MAC của Gateway. - Bước 2: Dùng lệnh
tracert 8.8.8.8hoặcping [IP-Gateway]để xác định điểm rơi gói tin. - Bước 3: Kiểm tra trực tiếp trên thiết bị Switch/Router bằng lệnh
show ip dhcp snooping bindinghoặcshow mac-address-tableđể tìm thiết bị đang gây xung đột IP. Tiến hành đổi IP hoặc cô lập cổng Switch chứa thiết bị lỗi.
Pan bệnh 2: Tốc độ mạng sụt giảm đột ngột do quá tải phần cứng Gateway
- Triệu chứng: Hệ thống mạng 300 người dùng hoạt động bình thường vào giờ hành chính, nhưng cứ đến giờ cao điểm là ping mất gói (packet loss) tăng vọt lên 30-50%.
- Nguyên nhân: CPU hoặc RAM của thiết bị Router Gateway bị chạm ngưỡng 100% do xử lý quá nhiều phiên kết nối đồng thời (Concurrent Sessions), hoặc bảng NAT table bị tràn.
- Giải pháp kỹ thuật:
- Kiểm tra tài nguyên thiết bị bằng lệnh
show cpu historyhoặctop(trên Linux router). - Tối ưu hóa chính sách tường lửa, cấu hình giới hạn băng thông (QoS - Quality of Service) cho các dịch vụ không quan trọng (như xem phim, tải torrent).
- Nâng cấp phần cứng thiết bị Gateway lên dòng có dung lượng RAM lớn hơn hoặc chuyển đổi sang mô hình cân bằng tải (Load Balancing) đa đường truyền.
5. Kinh nghiệm bảo dưỡng, phòng ngừa sự cố Gateway trong doanh nghiệp
Để đảm bảo hệ thống mạng vận hành thông suốt (High Availability), việc thiết lập cơ chế dự phòng cho Gateway là điều bắt buộc đối với các doanh nghiệp lớn.
- Sử dụng các giao thức dự phòng Gateway (FHRP - First Hop Redundancy Protocols): Triển khai giao thức VRRP (Virtual Router Redundancy Protocol) hoặc HSRP (Hot Standby Router Protocol) giữa hai Router/Firewall. Khi thiết bị Gateway chính (Master) gặp sự cố phần cứng (cháy nguồn, chết chip), thiết bị dự phòng (Backup) sẽ tự động tiếp quản địa chỉ IP Gateway chỉ trong vài mili-giây mà người dùng hoàn toàn không nhận ra sự gián đoạn.
- Giám sát thời gian thực (Monitoring): Cài đặt các hệ thống giám sát mạng như Zabbix, PRTG hoặc Prometheus kết hợp giao thức SNMP để theo dõi liên tục thông số tài nguyên CPU, RAM, băng thông và trạng thái phản hồi (ICMP Ping) của Gateway. Thiết lập cảnh báo tự động qua Telegram hoặc Email khi Gateway có dấu hiệu quá tải.
- Bảo vệ phần cứng: Đặt thiết bị Gateway tại phòng Server có nhiệt độ tiêu chuẩn (22-25 độ C), trang bị nguồn điện dự phòng UPS chất lượng cao để tránh tình trạng sốc điện làm hỏng bo mạch chủ hoặc lỗi phân vùng firmware của thiết bị.
Lời kết
Gateway không chỉ đơn thuần là một thông số cấu hình IP mà bạn nhập vào máy tính, nó là trái tim của hệ thống định tuyến và bảo mật mạng nội bộ. Việc hiểu rõ bản chất kỹ thuật, nắm vững cấu hình thực tế và chuẩn bị sẵn các phương án dự phòng sẽ giúp kỹ sư CNTT làm chủ hoàn toàn hạ tầng mạng, đảm bảo tính liên tục và an toàn dữ liệu cho doanh nghiệp. Nếu doanh nghiệp của bạn đang gặp các sự cố phức tạp về hạ tầng mạng, hệ thống định tuyến hoặc cần tư vấn giải pháp vi mạch, phần cứng chuyên sâu, hãy liên hệ ngay với đội ngũ chuyên gia của VietITPro.vn để được hỗ trợ kịp thời.
