Trong hệ thống mạng doanh nghiệp và hạ tầng viễn thông, việc hiểu rõ vai trò vật lý và logic của các cổng trên Switch không chỉ giúp tối ưu băng thông mà còn tránh được những lỗi thắt nút cổ chai (bottleneck) không đáng có. Tại VietITPro, chúng tôi thường xuyên tiếp nhận các ca xử lý sự cố mạng mà nguyên nhân gốc rễ nằm ở việc cấu hình sai hoặc sử dụng sai mục đích các cổng Uplink và Downlink. Bài viết này sẽ phân tích sâu về cơ chế hoạt động, sự khác biệt và kinh nghiệm thực tế khi triển khai.
1. Định nghĩa kỹ thuật về Uplink và Downlink
Dưới góc độ phần cứng, Uplink và Downlink không phải là những loại cổng vật lý khác biệt hoàn toàn về cấu tạo điện tử, mà là sự phân định về vai trò trong cấu trúc topo mạng (Network Topology).
Cổng Downlink là gì?
Downlink (hay còn gọi là Access Port) là các cổng trên Switch được thiết kế để kết nối trực tiếp với các thiết bị đầu cuối (End-devices). Các thiết bị này bao gồm:
- Máy tính để bàn (Workstation).
- Máy in mạng, Camera IP.
- Access Point (AP) Wi-Fi (trong trường hợp kết nối vào mạng LAN).
- VoIP Phone.
Đặc điểm của cổng Downlink là nó thường hỗ trợ các chuẩn như IEEE 802.3af/at/bt (PoE - Power over Ethernet) để cấp nguồn cho thiết bị. Tốc độ của các cổng này thường là 10/100/1000 Mbps hoặc 2.5G/5G trên các dòng Switch thế hệ mới.
Cổng Uplink là gì?
Uplink là cổng dùng để kết nối Switch với một thiết bị trung tâm khác, thường là một Switch cấp cao hơn (Core Switch, Distribution Switch) hoặc Router/Firewall. Mục tiêu của Uplink là truyền tải dữ liệu tổng hợp (Aggregate traffic) từ các thiết bị kết nối vào Downlink đi ra ngoài mạng nội bộ hoặc lên trục chính (Backbone).

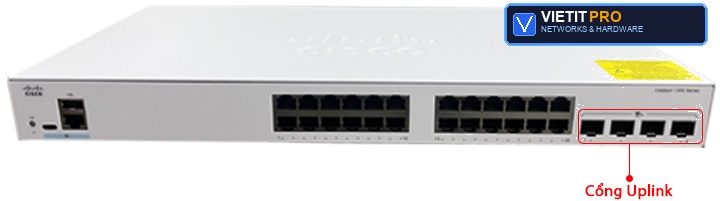

Đặc điểm của cổng Uplink là tốc độ truyền dẫn thường cao hơn hoặc bằng tổng băng thông của các cổng Downlink cộng lại. Ví dụ, một Switch 24 cổng 1Gbps thường sẽ có 2 đến 4 cổng Uplink tốc độ 10Gbps (SFP+).
2. Phân tích sự khác biệt cốt lõi (Bảng đối chiếu kỹ thuật)
Để các kỹ thuật viên dễ dàng hình dung khi thi công lắp đặt, dưới đây là bảng so sánh dựa trên các tiêu chí thực tế:
3. Tại sao cần phân biệt Uplink và Downlink?
Sai lầm phổ biến nhất của người mới làm kỹ thuật là cắm dây tùy tiện. Việc phân biệt hai loại cổng này giúp hệ thống đạt được các yếu tố sau:
Tránh nghẽn mạng (Congestion)
Nếu bạn dùng một cổng 1Gbps làm Uplink cho một Switch có 48 cổng 1Gbps, khi 48 người dùng cùng truy cập Internet hoặc dữ liệu nội bộ, cổng Uplink sẽ bị quá tải ngay lập tức. Đây là hiện tượng "oversubscription" vượt ngưỡng cho phép. Cổng Uplink luôn cần được cân nhắc băng thông lớn hơn (ví dụ 10Gbps hoặc 40Gbps).
Quản lý VLAN và Traffic
Uplink thường được cấu hình ở chế độ Trunk (802.1Q), cho phép truyền tải dữ liệu của nhiều VLAN khác nhau đi qua một sợi cáp duy nhất. Nếu bạn cắm nhầm thiết bị đầu cuối vào cổng Trunk, thiết bị đó có thể không nhận được IP hoặc tệ hơn là gây ra lỗi bảo mật mạng (do nó có thể truy cập vào các VLAN khác).
Độ trễ và tính ổn định
Cổng Uplink thường được thiết kế với chất lượng tín hiệu tốt hơn, hỗ trợ các module quang (SFP) cho khoảng cách truyền xa (từ 500m đến hàng chục km), trong khi Downlink RJ45 bị giới hạn cứng ở 100m theo chuẩn Ethernet.
4. kinh nghiệm thực tế từ VietITPro
Trong quá trình bảo trì hệ thống tại các văn phòng và nhà máy, kỹ sư của chúng tôi thường gặp các pan bệnh liên quan đến cổng Uplink/Downlink như sau:
Pan bệnh 1: Lỗi mất kết nối định kỳ do quá tải Buffer
Một số dòng Switch giá rẻ không có bộ đệm (Buffer) đủ lớn cho cổng Uplink. Khi traffic tăng đột biến (ví dụ sao lưu dữ liệu server), cổng Uplink bị tràn bộ đệm gây rớt gói tin (packet loss).
Giải pháp: Kiểm tra log trên Switch (show logging trên Cisco hoặc display logbuffer trên Huawei). Nếu phát hiện lỗi "Interface buffer overflow", cần xem xét thay thế Switch có dung lượng buffer cao hơn hoặc cấu hình QoS (Quality of Service) để ưu tiên lưu lượng quan trọng.
Pan bệnh 2: Lỗi cắm nhầm cổng Uplink gây Loop mạng
Người dùng vô tình cắm dây từ cổng Downlink của Switch này vào cổng Downlink của Switch khác, hoặc cắm vòng ngược (Loop). Nếu không cấu hình Spanning Tree Protocol (STP/RSTP), toàn bộ mạng sẽ "đơ" chỉ sau vài giây.
Giải pháp: Luôn cấu hình bpduguard enable trên các cổng Downlink và chỉ cho phép giao tiếp giữa các Switch thông qua cổng Uplink đã được cấu hình Trunk.
Pan bệnh 3: Suy hao tín hiệu trên module SFP
Nhiều kỹ thuật viên sử dụng module SFP cũ, bị oxy hóa chân tiếp xúc. Khi cắm vào cổng Uplink, thiết bị báo Link Up nhưng tốc độ cực chậm hoặc mất gói liên tục.
Giải pháp: Dùng dung dịch vệ sinh mạch chuyên dụng (Isopropyl Alcohol 99%) để làm sạch chân module và cổng SFP. Đo kiểm bằng máy đo công suất quang (Optical Power Meter) xem tín hiệu có nằm trong ngưỡng cho phép hay không (thường là -3dBm đến -15dBm).
5. Hướng dẫn cấu hình cơ bản (CLI cho thiết bị Cisco/Layer 3 Switch)
Để thiết lập một cổng Uplink, kỹ thuật viên cần thực hiện các lệnh sau:
Đối với cổng Downlink (Access port):
6. Lời khuyên từ chuyên gia
1. Gắn nhãn (Labeling): Luôn sử dụng máy in nhãn chuyên dụng để đánh dấu cổng nào là Uplink. Việc này giúp kỹ sư xử lý sự cố trong đêm mà không cần nhìn vào cấu hình phần mềm.
2. Ưu tiên cáp quang cho Uplink: Nếu khoảng cách trên 50m, hãy dùng cáp quang (Fiber optic) thay vì cáp đồng (RJ45) cho cổng Uplink để tránh nhiễu điện từ và đảm bảo tốc độ ổn định.
3. Kiểm tra Firmware: Các cổng Uplink đời mới (10G/40G) thường yêu cầu Firmware Switch cập nhật mới nhất để nhận diện đúng các module quang của bên thứ 3 (Third-party SFP). Tại VietITPro, chúng tôi thường xuyên phải cập nhật firmware để khắc phục lỗi không nhận module SFP của khách hàng.
FAQ - Giải đáp thắc mắc thường gặp
Hỏi: Tôi có thể dùng cổng Downlink để làm Uplink không?
Trả lời: Về mặt logic, bạn có thể cắm dây để nối hai Switch với nhau qua cổng Downlink. Tuy nhiên, bạn sẽ bị giới hạn về băng thông và không thể cấu hình Trunking linh hoạt như cổng Uplink chuyên dụng. Chúng tôi không khuyến khích việc này trong hệ thống chuyên nghiệp.
Hỏi: Cổng Uplink bị hỏng, tôi có thể chuyển sang cổng khác được không?
Trả lời: Được, nhưng bạn phải vào cấu hình của Switch để chuyển cấu hình (config) của cổng cũ sang cổng mới. Lưu ý là cổng mới phải có khả năng tương thích tốc độ (ví dụ cổng SFP+ thì phải cắm module SFP+).
Hỏi: Tại sao cổng Uplink của tôi nóng hơn các cổng khác?
Trả lời: Cổng Uplink chịu tải lưu lượng (throughput) cao hơn hẳn các cổng khác, dẫn đến chip xử lý tại cổng đó hoạt động nhiều hơn và tỏa nhiệt lớn hơn. Đây là hiện tượng bình thường, trừ khi nó nóng đến mức làm biến dạng vỏ nhựa hoặc gây treo thiết bị.
Hy vọng bài hướng dẫn này giúp bạn nắm vững tư duy về cấu trúc Uplink/Downlink. Nếu bạn gặp vấn đề kỹ thuật chuyên sâu về phần cứng Switch hoặc lỗi vi mạch, đừng ngần ngại liên hệ với đội ngũ kỹ sư tại VietITPro.vn để được hỗ trợ kiểm tra trực tiếp.
