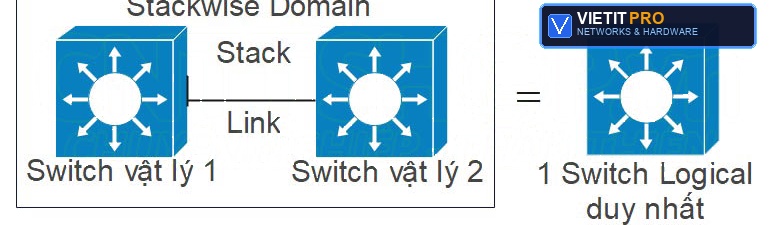

Khi triển khai hệ thống mạng doanh nghiệp quy mô lớn, việc quản lý hàng chục hay hàng trăm thiết bị Access Layer qua từng địa chỉ IP riêng lẻ là một cơn ác mộng vận hành. Công nghệ StackWise của Cisco sinh ra để giải quyết tận gốc bài toán này bằng cách biến một nhóm Switch vật lý thành một "siêu thiết bị" logic duy nhất. Tại xưởng kỹ thuật của VietITPro.vn, chúng tôi tiếp nhận rất nhiều hệ thống Switch Cisco 3750-X, 3850 hay Catalyst 9300 chạy StackWise bị treo băng thông, lỗi vòng lặp cáp hoặc chết nguồn một Switch trong cụm. Bài viết này sẽ mổ xẻ toàn diện kiến trúc, cơ chế hoạt động, các biến thể StackWise và kinh nghiệm xử lý sự cố thực tế từ góc nhìn của kỹ sư phần cứng và hạ tầng mạng.
Bản chất kiến trúc phần cứng của công nghệ StackWise
StackWise không đơn thuần là một tính năng cấu hình phần mềm mà là một giải pháp tích hợp phần cứng toàn diện. Khác với các công nghệ gộp cổng thông thường như VSS (Virtual Switching System) hay vPC (Virtual PortChannel) vốn sử dụng các cổng đường lên (uplink) 10G/40G để truyền dữ liệu điều khiển và dữ liệu người dùng, StackWise sử dụng một bus dữ liệu vòng (ring) chuyên dụng nằm ở mặt sau của thiết bị.
Giải phẫu vi mạch và bus truyền dẫn StackWise
Trên mỗi chiếc Switch Cisco hỗ trợ StackWise (ví dụ như dòng Catalyst 3750G hoặc 3850), bảng mạch chính (mainboard) tích hợp một ASIC (Application-Specific Integrated Circuit) chuyên trách xử lý việc xếp chồng, kết hợp với các cổng giao tiếp vật lý ở mặt sau (rear panel) có dạng khe cắm hình lục giác hoặc vuông đặc trưng.
- Cáp Stack (Stack Cable): Sử dụng loại cáp đồng xoắn đôi chuyên dụng có trở kháng đặc thù, cấu trúc bọc giáp chống nhiễu cực tốt để chịu được tần số xung nhịp cao. Bên trong cáp chứa các đường truyền tín hiệu vi sai (differential signaling) với tốc độ xung nhịp lên tới hàng Gigahertz.
- Cơ chế Ring Topology: Cáp Stack nối tiếp các Switch lại với nhau theo sơ trình vòng khép kín từ Switch 1 sang Switch 2, Switch 3 và vòng ngược lại Switch 1. Cấu trúc này tạo ra hai đường truyền dữ liệu độc lập (Counter-rotating rings), cho phép dữ liệu lưu thông theo cả hai chiều kim đồng hồ và ngược chiều kim đồng hồ.
- Băng thông thực tế: Tùy thuộc vào thế hệ (sẽ phân tích chi tiết bên dưới), băng thông của bus Stack có thể đạt từ 32 Gbps lên đến 480 Gbps hoặc thậm chí 1 Tbps ở các dòng Catalyst 9300 băng thông cao. Băng thông này hoàn toàn tách biệt với băng thông chuyển mạch (switching capacity) của các cổng Access/Uplink trên thiết bị.
Nguyên lý hoạt động của Stack Master và Stack Member
Khi khởi động cụm Stack, tất cả các Switch sẽ tiến hành quá trình bầu chọn (Election Process) dựa trên các tiêu chí nghiêm ngặt được lưu trong bộ nhớ NVRAM:
1. Trạng thái User Configured Priority: Giá trị ưu tiên do quản trị viên cấu hình (từ 1 đến 15, mặc định là 1). Giá trị càng cao càng ưu tiên làm Master.
2. Software Version: Phiên bản hệ điều hành IOS/IOS-XE cao nhất sẽ được ưu tiên.
3. Hardware/Feature Set: Các Switch có bộ tính năng IP Base hoặc IP Services đầy đủ hơn.
4. Uptime: Thiết bị nào khởi động trước và hoạt động ổn định lâu hơn (tính bằng giây).
5. Base MAC Address: Nếu tất cả các điều kiện trên đều tương đương, Switch có địa chỉ MAC nhỏ nhất sẽ giành quyền Master.
Thiết bị thắng cử sẽ mang danh hiệu Stack Master, chịu trách nhiệm quản lý mặt phẳng điều khiển (Control Plane), chạy các tiến trình định tuyến (Routing Protocols như OSPF, EIGRP), xử lý STP (Spanning Tree Protocol) cho toàn bộ cụm và đồng bộ hóa file cấu hình (startup-config) xuống các thiết bị còn lại gọi là Stack Members. Các thành viên còn lại đóng vai trò chuyển tiếp dữ liệu trên mặt phẳng dữ liệu (Data Plane) thông qua bảng định tuyến và bảng MAC do Master cung cấp.
Các thế hệ StackWise qua các dòng Switch Cisco Enterprise
Trải qua hơn hai thập kỷ phát triển, Cisco đã liên tục nâng cấp công nghệ này để đáp ứng nhu cầu băng thông ngày càng phình lớn của các trung tâm dữ liệu và mạng doanh nghiệp.
Phân tích ưu điểm kỹ thuật và rủi ro thực tế khi vận hành
Không thể phủ nhận sự tiện lợi mà StackWise mang lại, nhưng dưới lăng kính của một kỹ sư sửa chữa và vận hành hạ tầng, mọi công nghệ đều có hai mặt của nó.
Ưu điểm vượt trội
- Quản lý tập trung (Single Management Plane): Quản trị viên chỉ cần kết nối Telnet/SSH vào một IP duy nhất của Stack Master để cấu hình, kiểm tra trạng thái (
show switch,show stackwise-virtual) cho toàn bộ 4 hay 8 switch trong cụm. - High Availability (HA) thực thụ với Cross-Stack EtherChannel (EC): Bạn có thể gom các cổng vật lý nằm trên các Switch khác nhau trong cụm thành một cổng EtherChannel duy nhất kết nối xuống Server hoặc Core Switch. Nếu một Switch trong cụm chết hoàn toàn, traffic tự động chuyển hướng sang các Switch còn lại mà không gây mất kết nối (sub-second convergence).
- Tính năng Non-Stop Forwarding (NSF) / Stateful Switchover (SSO): Khi Switch Master gặp sự cố sập nguồn, một Stack Member được chỉ định làm Standby Master sẽ ngay lập tức lên thay thế mà không làm gián đoạn các phiên chuyển mạch gói đang diễn ra.
Rủi ro và Pan bệnh thực tế thường gặp tại xưởng
1. Lỗi đứt gãy vòng Stack (Ring Split / Ring Broken): Do kỹ thuật viên siết ốc cáp Stack quá lỏng hoặc quá chặt làm biến dạng chân tiếp xúc (pin) bên trong đầu cắm cáp, hoặc do cáp bị gập khúc quá giới hạn bán kính uốn cong. Biện pháp hiển thị trên console: %STACKMGR-4-STACK_LINK_DOWN. Hệ thống sẽ tự động phân rã cụm thành hai cụm nhỏ (split-brain), gây xung đột IP quản lý và treo kết nối.
2. Sốc nguồn và lỗi bo mạch chủ cấp nguồn Stack: Trên các dòng 3750-X, mạch chia sẻ nguồn phụ (StackPower) dùng chung cáp năng lượng riêng biệt cho phép các Switch gánh nguồn cho nhau. Khi một bộ nguồn PSU bị chập cháy MOSFET đầu vào, dòng điện phóng ngược qua bus StackPower có thể làm cháy nổ các linh kiện bảo vệ trên mainboard của Switch bên cạnh.
3. Mất đồng bộ phiên bản IOS (Version Mismatch): Khi thay thế một Switch mới vào cụm đang chạy, nếu phiên bản IOS trên thiết bị mới không khớp hoàn toàn với file .bin đang chạy trên Master, cụm sẽ từ chối đưa thiết bị đó vào vòng Stack (mismatch state).
Hướng dẫn cấu hình và khắc phục sự cố StackWise từ dòng lệnh (CLI)
Để quản trị và xử lý một cụm Stack hiệu quả, kỹ sư mạng cần nắm vững các câu lệnh chẩn đoán cốt lõi. Dưới đây là quy trình kiểm tra và xử lý các tình huống phổ biến.
Kiểm tra trạng thái toàn cục của cụm Stack
Sử dụng lệnh sau trên cổng Console hoặc SSH của Stack Master:
Kết quả trả về tiêu chuẩn:
Dấu hoa thị ` biểu thị thiết bị đang đóng vai trò Master. Trạng thái Ready` báo hiệu thiết bị đã đồng bộ cấu hình và sẵn sàng tham gia chuyển mạch.*
Kiểm tra chi tiết băng thông và cáp Stack
Ví dụ kết quả khi cáp Stack bị lỗi hoặc tiếp xúc kém ở cổng 1 của Switch 2:
Trạng thái Down-cable hoặc Down yêu cầu kỹ thuật viên kiểm tra trực quan, tháo cáp ra vệ sinh chân tiếp xúc bằng dung dịch chuyên dụng (như IPA - Isopropyl Alcohol) hoặc thay thế cáp Stack mới.
Thay đổi số thứ tự (Switch Number) của thiết bị trong cụm
Khi bạn thêm một Switch cũ vào cụm mà số thứ tự của nó trùng với một Switch đang có sẵn, hệ thống sẽ báo lỗi Provisioning mismatch. Bạn cần đổi số thứ tự của nó bằng các bước sau:
Sau khi khởi động lại, Switch số 2 sẽ chuyển thành Switch số 5, giúp loại bỏ xung đột cấu hình cổng (Interface numbering).
Kinh nghiệm bảo dưỡng phần cứng và phòng ngừa hỏng hóc
Từ thực tiễn sửa chữa hàng nghìn thiết bị vi mạch tại VietITPro.vn, chúng tôi đúc rút ra các quy tắc vàng khi vận hành thiết bị tích hợp StackWise:
1. Tuân thủ lực siết ốc cáp Stack: Các đầu nối cáp StackWise có ốc vặn bằng tay hoặc vít lục giác. Khi lắp đặt, hãy vặn vừa tay, tuyệt đối không dùng kìm hoặc tuốc nơ lực quá mạnh làm bẻ gãy các chân tín hiệu mạ vàng bên trong socket. Chân tín hiệu bị gãy sẽ làm suy hao tín hiệu cao tần, gây lỗi CRC errors trên bus stack và làm sập cụm ngẫu nhiên dưới tải cao.
2. Quản lý nhiệt độ phòng Server: Bus Stack xử lý lưu lượng tín hiệu tốc độ cực cao, các chip giao tiếp Stack nằm gần nguồn và CPU tỏa ra lượng nhiệt rất lớn. Đảm bảo hệ thống quạt làm mát (Fan modules) trên các Switch luôn hoạt động ở tốc độ tối ưu. Lỗi quạt kẹt trục trên một Switch sẽ nhanh chóng làm quá nhiệt toàn cụm thông qua cơ chế tản nhiệt liên hoàn.
3. Sử dụng UPS ổn định: Biến động điện áp lưới là sát thủ số một đối với mạch nguồn StackPower trên các dòng Catalyst cao cấp. Đầu tư bộ lưu điện (UPS) chuẩn sóng sin sạch là điều kiện bắt buộc để bảo vệ các linh kiện công suất trên mainboard.
Các câu hỏi thường gặp (FAQ) về Cisco StackWise
1. Tôi có thể xếp chồng khác dòng Switch với nhau qua StackWise được không?
Trả lời: Không. Công nghệ StackWise yêu cầu các Switch phải nằm trong cùng một họ sản phẩm (ví dụ: các model trong dòng Catalyst 3750-X với nhau, hoặc Catalyst 3850 với nhau). Bạn không thể dùng cáp StackWise để nối một con Catalyst 3750 vào một con Catalyst 3850 vì khác biệt về thế hệ ASIC và giao thức truyền dẫn.
2. Khi Switch Master bị hỏng nguồn đột ngột, các kết nối mạng của doanh nghiệp bị gián đoạn trong bao lâu?
Trả lời: Nếu cấu hình tính năng Stateful Switchover (SSO) và Non-Stop Forwarding (NSF) được kích hoạt chuẩn xác, thời gian chuyển đổi sang Standby Master chỉ diễn ra trong vòng từ 1 đến 3 giây. Gần như các phiên truyền dữ liệu của người dùng cuối không nhận thấy sự gián đoạn nào (Zero Packet Loss đối với các luồng định tuyến đã thiết lập).
3. Làm thế nào để gỡ bỏ một Switch ra khỏi cụm Stack mà không làm sập toàn bộ hệ thống mạng?
Trả lời: Trước tiên, bạn phải đảm bảo cấu hình dự phòng (redundancy) đường truyền uplink đã sẵn sàng. Sau đó, tiến hành rút cáp Stack của thiết bị cần tháo ra khỏi vòng (hoặc tắt nguồn thiết bị đó). Hệ thống sẽ tự động tái cấu trúc lại vòng (re-ring topology) đối với các Switch còn lại mà không cần khởi động lại toàn bộ cụm. Cuối cùng, bạn thực hiện lệnh xóa cấu hình cổng liên quan trên Master nếu cần thiết.
