Khi bước vào phòng máy (server room) của một doanh nghiệp vừa và nhỏ tại TP.HCM, thứ đập vào mắt các kỹ sư VietITPro.vn không phải là cấu hình của con CPU Intel Xeon hay dung lượng RAM, mà là cách hệ thống mạng được quy hoạch bên trong chiếc tủ rack. Một chiếc tủ rack lắp đặt cẩu thả, cáp mạng nhện chằng chịt, thiết bị lệch U không chỉ là nỗi ác mộng khi cần bảo trì, mà còn là thủ phạm giấu mặt gây ra các sự cố sập nguồn do quá nhiệt hoặc lỏng kết nối vật lý. Bài viết này mổ xẻ toàn diện cấu tạo vật lý, các tiêu chuẩn kỹ thuật cốt lõi và kinh nghiệm thực tế khi triển khai tủ rack cho server và thiết bị mạng doanh nghiệp.

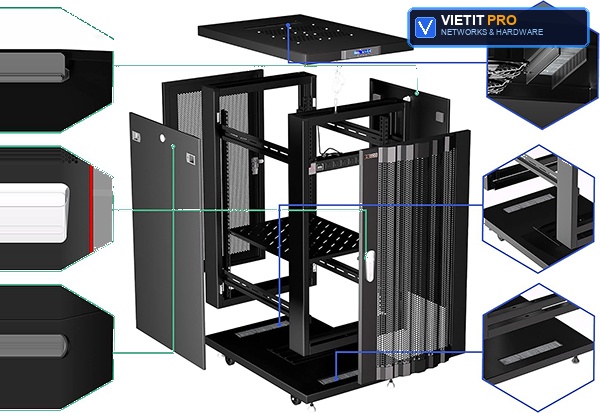

Giải Mã Các Thành Phần Phần Cứng Cốt Lõi Của Một Tủ Rack Tiêu Chuẩn
Tủ rack không đơn thuần là một cái hộp tôn để nhét thiết bị. Nó là một hệ thống cơ khí chịu lực, quản lý nhiệt và dẫn điện phức tạp. Để chịu được tải trọng từ vài chục đến hàng trăm kg thiết bị enterprise như Dell PowerEdge R740, Cisco Catalyst Switch hay bộ lưu điện UPS dòng online, cấu tạo của nó phải tuân thủ nghiêm ngặt các thông số kỹ thuật.
Khung sườn chịu lực và Quy chuẩn U (Rack Unit)
Đơn vị tính toán cơ bản của tủ rack là U (1U bằng 1.75 inch tương đương 44.45 mm). Khung sườn chuẩn quốc tế thường sử dụng thép cán nguội (SPCC) với độ dày tối thiểu từ 1.2mm đến 2.0mm đối với các thanh gắn thiết bị (mounting rails).
Các thanh rack tiêu chuẩn được đánh số U từ dưới lên trên hoặc từ trên xuống dưới. Khi lắp đặt thực tế tại các datacenter, kỹ sư luôn tuân thủ nguyên tắc "nặng dưới nhẹ trên": các thiết bị có trọng lượng khủng như UPS 3KVA hay Server 2U/4U chứa đầy ổ cứng HDD SAS phải được đặt ở các vị trí từ U1 đến U10 để hạ thấp trọng tâm, chống lật tủ. Các thiết bị mạng nhẹ hơn như Patch Panel, Switch Access, Router được bố trí ở nửa trên.
Hệ thống cửa và khả năng tản nhiệt (Airflow Management)
Yếu tố sống còn của tủ rack đặt server là luồng gió (airflow). Khác với các tủ mạng thông dụng chỉ cần cửa kính hoặc cửa kín, tủ rack chứa server (Server Rack) bắt buộc phải sử dụng cửa lưới tổ ong (perforated door) với độ thoáng khí từ 63% đến 80%.
Luồng khí tiêu chuẩn trong phòng server đi từ trước ra sau (front-to-back airflow). Cửa trước hút gió lạnh từ phòng máy đi qua các thanh rail, thổi qua hệ thống tản nhiệt của server và switch, sau đó khí nóng được đẩy ra phía cửa sau thông qua hệ thống quạt hút gắn trên nóc tủ (roof fan tray). Nếu doanh nghiệp sử dụng sai loại tủ cửa kín cho server chạy tải cao (full load), nhiệt độ bên trong có thể vượt ngưỡng 50 độ C chỉ sau vài giờ, dẫn đến hiện tượng bóp xung nhiệt (thermal throttling) của CPU hoặc làm chai phồng tụ điện trên bo mạch chủ.
Hệ thống phân phối điện (PDU - Power Distribution Unit)
Thiết bị phần cứng đắt tiền đến đâu cũng sẽ ngừng hoạt động nếu nguồn điện không ổn định. Tủ rack chuẩn doanh nghiệp không thể dùng ổ cắm dân dụng thông thường mà phải tích hợp PDU chuyên dụng.
- PDU cơ bản (Basic PDU): Chỉ đóng vai trò chia sẻ nguồn từ một nguồn tổng ra nhiều cổng C13 hoặc C19.
- PDU thông minh (Smart/Switched PDU): Cho phép giám sát dòng điện (Ampere), điện áp (Volt), công suất tiêu thụ (Watt) theo thời gian thực qua giao diện web hoặc SNMP, hỗ trợ tắt/mở từng cổng nguồn từ xa khi cần khởi động lại thiết bị treo.
Trong các hệ thống hạ tầng quan trọng, tủ rack luôn được thiết kế nguồn kép (Dual Power Feed), sử dụng 2 PDU độc lập kết nối vào 2 nguồn điện lưới hoặc UPS khác nhau, đảm bảo khi một nhánh nguồn gặp sự cố, hệ thống vẫn duy trì hoạt động bình thường qua bộ nguồn thứ hai của server.
Bảng So Sánh Chi Tiết: Tủ Rack Mạng (Network Rack) và Tủ Rack Server (Server Rack)
Nghệ Thuật Quản Lý Cáp (Cable Management) thực tế
Một tủ rack nhìn chuyên nghiệp hay là "bãi rác công nghệ" nằm ở cách kỹ sư xử lý cáp. Cáp không chỉ để truyền dữ liệu mà còn tác động trực tiếp đến luồng gió tản nhiệt.
Quy hoạch cáp mạng Cat6/Cat6A và Cáp quang
Khi bấm cáp patch cord kết nối từ Switch sang Patch Panel, không bao giờ đi cáp băng ngang qua mặt trước của thiết bị. Nguyên tắc vàng là:
1. Sử dụng thanh quản lý cáp ngang (Horizontal Cable Manager) 1U đan xen giữa các Switch và Patch Panel.
2. Dùng cáp patch cord đúng độ chuẩn chiều dài (0.5m, 1m, 1.5m). Tránh dùng cáp dài 3m cuộn tròn lại nhét vào góc tủ vì gây suy hao tín hiệu và cản trở luồng gió.
3. Cáp mạng và cáp nguồn điện bắt buộc phải đi ở hai phía khác nhau của tủ rack (Ví dụ: Cáp nguồn đi bên trái, cáp mạng đi bên phải). Việc này triệt tiêu hoàn toàn hiện tượng nhiễu điện từ (EMI - Electromagnetic Interference) do dòng điện xoay chiều trong dây nguồn gây ra cho tín hiệu dữ liệu tốc độ cao trên cáp mạng đồng.
Quản lý cáp dọc (Vertical Cable Manager)
Đối với các tủ server sâu 1000mm-1200mm, không gian hai bên hông tủ giữa thanh mounting rail và vỏ tủ là nơi đặt thanh quản lý cáp dọc. Các kỹ sư VietITPro.vn luôn ưu tiên loại có ngàm nhựa định hướng cáp thưa, giúp giữ hàng chục sợi cáp nguồn và cáp mạng thẳng tắp, không bị gập gãy (bend radius violation) khi đóng mở cửa tủ.
Các Sai Lầm Phổ Biến Khi Lắp Đặt Tủ Rack Và Hậu Quả Nhãn Tiền
Trong quá trình đi khảo sát và xử lý sự cố tận nơi cho nhiều doanh nghiệp, đội ngũ kỹ thuật VietITPro.vn thường xuyên ghi nhận những lỗi thiết kế cơ bản nhưng cực kỳ nguy hiểm sau đây:
1. Sai kích thước chiều sâu (Depth Mismatch): Mua tủ rack sâu 600mm nhưng cố nhét con Server Dell PowerEdge R740 sâu tới 750mm (chưa tính tai bắt và dây cáp phía sau). Hậu quả là không thể đóng cửa sau của tủ, buộc phải tháo bỏ cửa, làm mất áp suất tĩnh của hệ thống tản nhiệt và bụi bẩn chui trực tiếp vào mainboard.
2. Thiếu grounding (Tiếp địa cho tủ rack): Toàn bộ khung tủ rack, cửa tủ, thanh rail đều phải được nối đất bằng dây đồng vàng xanh chuyên dụng về hệ thống tiếp địa chung của phòng máy. Nếu không có tiếp địa, dòng điện rò từ các bộ nguồn server lỗi sẽ tích tụ trên vỏ tủ, gây tê giật cho kỹ thuật viên khi chạm vào hoặc gây sốc tĩnh điện (ESD) làm chết chip điều khiển trên cổng mạng (PHY chip).
3. Bố trí quạt tản nhiệt nóc tủ ngược chiều: Quạt trên nóc tủ phải được lắp ở chế độ HÚT khí nóng từ trong tủ thổi ra ngoài. Đã có nhiều trường hợp lắp nhầm quạt thổi gió lạnh từ ngoài vào trong, vô tình tạo ra dòng khí quẩn bên trong tủ, giữ nguyên nhiệt lượng không thoát đi đâu được.
Giải Đáp Thắc Mắc Thực Tế (FAQ) Về Tủ Rack Doanh Nghiệp
Doanh nghiệp nhỏ dưới 20 nhân sự nên chọn tủ rack loại nào để tiết kiệm chi phí mà vẫn đảm bảo kỹ thuật?
Trả lời: Bạn nên chọn tủ Wallmount (tủ treo tường) kích thước 9U hoặc 12U, chiều sâu 600mm. Kích thước này đủ để chứa 1 Router, 1 Switch 24 port, 1 Patch Panel và 1 thiết bị lưu trữ NAS nhỏ gọn hoặc một con server tower đặt nằm ngang trên khay cố định. Tuy nhiên, nếu có định hướng mở rộng hệ thống lên nhiều server rackmount trong 1-2 năm tới, hãy đầu tư ngay một tủ Standing (tủ đứng) loại 22U hoặc 27U để tránh lãng phí chi phí nâng cấp về sau.
Làm thế nào để tính toán công suất PDU chính xác cho tủ rack chứa đầy server?
Trả lời: Bạn phải cộng tổng công suất định mức (Watt) hoặc dòng điện tối đa (Ampere) của từng thiết bị sẽ lắp trong tủ dựa trên bảng thông số kỹ thuật (Datasheet) của hãng sản xuất. Sau đó, áp dụng quy tắc an toàn: Tổng công suất thiết bị không bao giờ vượt quá 80% công suất chịu tải của PDU và aptomat tổng. Ví dụ: Nếu tổng thiết bị tiêu thụ khoảng 3000W, bạn phải dùng PDU chịu được tối thiểu 3750W (tương đương dòng 16A ở điện áp 220V) để đảm bảo an toàn khi thiết bị chạy quá tải đột ngột (peak load).
Tại sao các thiết bị nặng lắp trong tủ rack lại cần dùng thanh ray trượt (Sliding Rails) thay vì chỉ bắt 4 góc tai tủ?
Trả lời: Các thiết bị như Server 2U trở lên hay UPS nặng từ 20kg đến 40kg có trọng lượng lệch tâm về phía trước. Nếu chỉ bắt vít vào 2 thanh rail phía trước và 2 thanh phía sau mà không có ray đỡ chịu lực bên dưới, các thanh mounting rail của tủ rack sẽ bị cong vênh sau một thời gian, thậm chí làm đứt gãy ốc vít và rơi thiết bị. Thanh ray trượt chuyên dụng giúp phân bổ đều lực tải lên cả 4 trụ của tủ rack, đồng thời hỗ trợ kéo thiết bị ra ngoài dễ dàng khi cần thay nóng ổ cứng (hot-swap) hoặc bảo trì mainboard mà không cần tháo toàn bộ thiết bị ra khỏi tủ.
Bài viết thuộc bản quyền chuyên mục kỹ thuật của VietITPro.vn - Mọi trích dẫn kỹ thuật vui lòng ghi rõ nguồn Trung Tâm Sửa Chữa & Giải Pháp CNTT VietITPro.vn.
