Việc thiết lập VPN Site-to-Site giữa hai chi nhánh thường diễn ra suôn sẻ nếu cả hai đầu đều có IP Public tĩnh. Tuy nhiên, tại Việt Nam, phần lớn các văn phòng nhỏ sử dụng đường truyền Internet từ các ISP (Viettel, VNPT, FPT) với IP Public động (Dynamic IP) hoặc nằm sau lớp NAT của modem nhà mạng (CGNAT). Bài viết này sẽ hướng dẫn kỹ thuật chi tiết cách vượt qua rào cản này để duy trì kết nối IPsec VPN ổn định trên thiết bị Cisco.
Tại sao NAT lại là "kẻ thù" của IPsec VPN?
Giao thức IPsec (ESP - Encapsulation Security Payload, IP Protocol 50) không hỗ trợ NAT tự nhiên. Khi gói tin ESP đi qua thiết bị NAT, nó không chứa thông tin cổng (port) để bảng NAT của router ghi nhớ, dẫn đến việc gói tin bị chặn hoặc mất kết nối ngay khi bắt tay (handshake). Để giải quyết, chúng ta buộc phải sử dụng NAT-Traversal (NAT-T), cơ chế đóng gói gói tin ESP vào bên trong một gói tin UDP port 4500.
Yêu cầu tiên quyết trước khi cấu hình
Trước khi bắt tay vào cấu hình, bạn cần chuẩn bị:
1. Thiết bị: 2 Router Cisco (ví dụ: ISR 1921, 2911 hoặc dòng ISR 4000).
2. Quyền truy cập: Quyền Admin trên modem nhà mạng để thực hiện Port Forwarding (nếu router Cisco nằm sau modem).
3. DDNS: Nếu IP Public là IP động, bắt buộc phải có tài khoản Dynamic DNS (No-IP hoặc DynDNS) để giải quyết vấn đề nhận diện peer.
4. Đồng bộ thời gian: Cả 2 router phải được cấu hình NTP (Network Time Protocol) chính xác, nếu lệch thời gian, quá trình trao đổi Key (IKE) sẽ thất bại.
Bước 1: Cấu hình Port Forwarding trên modem nhà mạng
Nếu Router Cisco của bạn không cắm trực tiếp đường truyền ISP mà nằm sau modem nhà mạng, bạn phải map các port sau về địa chỉ IP WAN của Router Cisco:
- UDP 500: Dành cho IKE (Internet Key Exchange).
- UDP 4500: Dành cho NAT-T (NAT Traversal).
- ESP (IP Protocol 50): Nếu modem cho phép, hãy mở giao thức IP 50.
Bước 2: Cấu hình ISAKMP (IKE Phase 1)
Đây là bước thiết lập kênh bảo mật để hai router "nói chuyện" với nhau. Chúng ta sử dụng IKEv2 vì tính bảo mật cao và khả năng hỗ trợ NAT-T tốt hơn hẳn IKEv1 cũ.
Bước 3: Cấu hình IPsec (IKE Phase 2) và NAT-T
Tại đây, chúng ta định nghĩa cách thức truyền tải dữ liệu (Transform Set) và áp dụng cấu hình lên interface.
Giải quyết bài toán NAT-T trên Router Cisco
Khi Router Cisco nằm sau NAT, nó không biết địa chỉ IP thực của chính nó (vì interface nhận IP private từ modem). Bạn phải khai báo cho Cisco biết IP Public là gì bằng lệnh crypto isakmp nat-traversal (đối với IKEv1) hoặc tự động hóa với IKEv2.
kinh nghiệm thực tế: Nếu sử dụng IP động, hãy luôn sử dụng local-address trong cấu hình crypto map để ép router sử dụng interface WAN chính xác ngay cả khi có nhiều đường truyền.
Bảng đối chiếu so sánh: IKEv1 vs IKEv2 trong môi trường NAT
Các lỗi thường gặp và cách xử lý (Troubleshooting)
1. Tunnel không lên (Status: Down)
- Kiểm tra:
show crypto ikev2 sa. Nếu không thấy SA nào được thiết lập, hãy kiểm tra lại kết nối port 500/4500 trên modem. - Lệnh debug:
debug crypto ikev2(Lưu ý: Chỉ dùng trong môi trường Lab, vì nó chiếm dụng CPU rất lớn trên router thật).

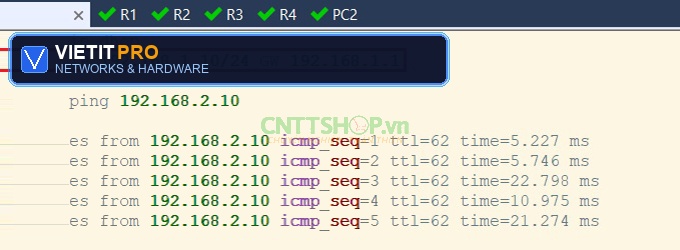

2. Tunnel lên nhưng không ping được (Phase 2 lỗi)
- Nguyên nhân: Thường do sai lệch ACL (Proxy ID).
- Khắc phục: Đảm bảo
VPN-ACLở hai đầu là tấm gương phản chiếu của nhau. Nếu đầu A cho phépA -> B, thì đầu B phải cho phépB -> A.
3. Vấn đề "Hairpinning" (NAT Loopback)
Một số modem nhà mạng rẻ tiền không hỗ trợ NAT Loopback. Điều này có nghĩa là khi router Cisco cố gắng kết nối tới IP Public của chính nó thông qua DDNS, modem sẽ chặn lại.
- Giải pháp: Nếu không thể thay thế modem, hãy cấu hình VPN kết nối trực tiếp tới IP của ISP (nếu là IP tĩnh) hoặc sử dụng các thiết bị router chuyên dụng (MikroTik/Cisco chính chủ) để quản lý trực tiếp đường truyền.
Lời khuyên từ Kỹ Sư Phần Cứng tại VietITPro.vn
Trong quá trình bảo trì hệ thống cho khách hàng tại TP.HCM, tôi nhận thấy nhiều đơn vị gặp sự cố VPN do MTU/MSS. Khi đóng gói IPsec, gói tin bị phình to (overhead), dẫn đến việc phân mảnh (fragmentation) và gây rớt kết nối ứng dụng (như phần mềm kế toán hoặc truy cập file server).
Lời khuyên: Hãy thêm lệnh này vào interface WAN:
Giá trị 1360 là thông số an toàn giúp tránh việc gói tin bị vượt quá kích thước MTU cho phép của các đường truyền cáp quang hiện nay.
FAQ - Giải đáp câu hỏi thực tế
Q: Router Cisco của tôi dùng IP động của Viettel, tôi có cần cấu hình gì đặc biệt không?
A: Có, bạn cần cấu hình DDNS trên Router Cisco (lệnh ip ddns update) hoặc trên modem. Khi cấu hình VPN, hãy trỏ peer tới tên miền thay vì địa chỉ IP.
Q: Tại sao tôi dùng IKEv2 mà vẫn bị ngắt kết nối định kỳ?
A: Hãy kiểm tra lại thông số dpd (Dead Peer Detection). Nếu đường truyền ISP không ổn định, hãy tăng giá trị timeout lên (ví dụ: dpd 30 10) để tránh việc router tự động hủy kết nối khi gặp ping loss nhẹ.
Q: Có nên dùng IPsec VPN sau NAT cho hệ thống quan trọng không?
A: Nếu có thể, hãy yêu cầu ISP cấp IP tĩnh hoặc dùng giải pháp SD-WAN. Nếu bắt buộc phải dùng, hãy đảm bảo modem nhà mạng được thiết lập Bridge Mode và để Router Cisco quay số PPPoE trực tiếp. Đây là giải pháp tối ưu nhất, loại bỏ hoàn toàn các vấn đề về NAT.
Bài viết dựa trên kinh nghiệm thực tế tại phòng lab của VietITPro.vn. Mọi thắc mắc kỹ thuật chuyên sâu về cấu hình Cisco, vui lòng liên hệ bộ phận hỗ trợ kỹ thuật tại website của chúng tôi.
