Tại VietITPro, chúng tôi thường xuyên tiếp nhận các yêu cầu xử lý hệ thống mạng doanh nghiệp sử dụng giải pháp Maipu. Sau khi đã hoàn tất việc onboard thiết bị lên MMC Cloud ở Phần 1, thách thức thực sự nằm ở việc phân đoạn mạng (VLAN) và thiết lập các chính sách bảo mật (ACL/Policy) sao cho hệ thống vận hành ổn định mà không bị "nghẽn cổ chai" ở mức logic. Bài viết này sẽ đi sâu vào các cấu hình nâng cao trên MMC Cloud Dashboard, tập trung vào tính thực tế.
1. Kiến trúc VLAN trên MMC Cloud: Từ lý thuyết đến triển khai thực tế
Trên nền tảng MMC Cloud của Maipu, việc quản lý VLAN không chỉ là tạo ID. Sai lầm phổ biến của các kỹ thuật viên là tạo VLAN trên Dashboard nhưng quên cấu hình Tagging (Trunk) hoặc PVID (Access) trên từng cổng vật lý, dẫn đến việc mất kết nối cục bộ.
Quy trình thiết lập VLAN Segment
Để chia tách mạng nội bộ (Internal), mạng khách (Guest) và mạng Camera/IoT, bạn cần tuân thủ quy trình sau trên giao diện MMC:

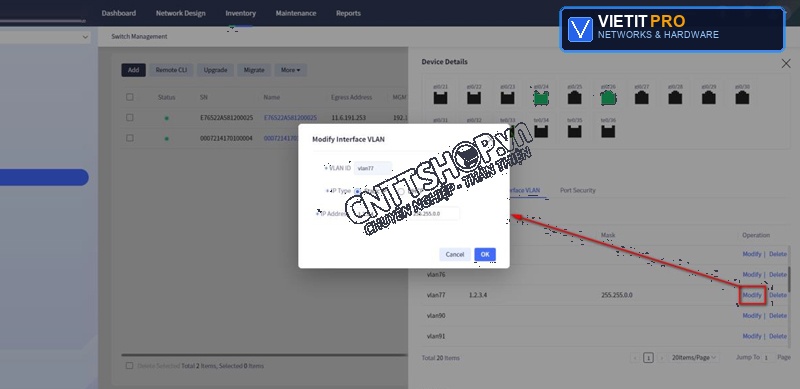

1. Định nghĩa VLAN ID: Truy cập vào mục Configuration -> VLAN. Tại đây, hãy đặt tên (VLAN Name) rõ ràng (VD: VLAN_KETOAN_10, VLAN_GUEST_20).
2. Gán Interface: Đây là bước quan trọng nhất. Bạn cần chọn đúng Switch vật lý đã được add vào Cloud.
3. Chế độ Trunk vs Access:
- Access Port: Dùng cho PC, máy in. Hãy đảm bảo bạn chọn đúng
PVIDkhớp với VLAN ID đã tạo. - Trunk Port: Dùng để kết nối giữa các Switch hoặc uplink lên Router/Firewall. Đừng quên cho phép (Allow) các VLAN cần thiết đi qua cổng này.
Lưu ý kỹ thuật: Khi cấu hình VLAN trên MMC Cloud, hệ thống sẽ thực hiện đẩy cấu hình xuống Switch qua giao thức TR-069 hoặc Netconf. Nếu Switch đang bị mất kết nối tới Cloud (Offline), cấu hình sẽ không được thực thi. Hãy luôn kiểm tra đèn trạng thái Cloud trên thiết bị trước khi bắt đầu.
2. Thiết lập Policy-based Access Control (ACL) trên Cloud
ACL (Access Control List) là vũ khí hạng nặng để ngăn chặn sự lây lan của mã độc giữa các phân đoạn mạng. Trên MMC Cloud, bạn có thể áp dụng ACL dựa trên IP hoặc MAC.
Các bước triển khai ACL trên MMC
- Bước 1: Tạo
ACL Object. Bạn có thể tạo danh sách các IP cần chặn hoặc cho phép. - Bước 2: Định nghĩa
ACL Rule. Tại đây, bạn chọn hành động (Permit/Deny), giao thức (TCP/UDP/ICMP), và hướng traffic (Inbound/Outbound). - Bước 3: Bind ACL vào Interface. Đây là bước mà nhiều người bỏ quên. Một ACL dù đúng đến đâu nhưng nếu không được "gán" vào cổng vật lý hoặc VLAN Interface cụ thể, nó hoàn toàn vô tác dụng.
kinh nghiệm thực tế: Nếu bạn đang triển khai cho hệ thống Camera, hãy ưu tiên sử dụng MAC Binding kết hợp với Port Security trên Cloud thay vì chỉ dựa vào IP. Điều này giúp ngăn chặn kẻ gian cắm dây LAN vào switch và tự ý đặt IP để truy cập hệ thống.
3. Tối ưu hóa hiệu năng: Port Mirroring và Storm Control
Trong các môi trường mạng có lưu lượng lớn, hiện tượng "Broadcast Storm" (bão broadcast) là kẻ thù số 1. Switch Maipu hỗ trợ tính năng Storm Control rất mạnh mẽ mà bạn có thể cấu hình trực tiếp từ Dashboard.
Cách cấu hình Storm Control trên MMC:
Truy cập Port Management -> Chọn cổng cần cấu hình -> Storm Control. Hãy đặt ngưỡng (Threshold) dựa trên băng thông thực tế của cổng. Nếu cổng là 1Gbps, đừng đặt ngưỡng quá thấp (dưới 500pps) vì sẽ gây ra hiện tượng dropped packet cho các ứng dụng video call hoặc truyền tải dữ liệu lớn.
4. Các pan bệnh thường gặp khi cấu hình qua Cloud
Dựa trên kinh nghiệm sửa chữa và triển khai tại VietITPro, dưới đây là 3 lỗi phổ biến mà kỹ thuật viên hay gặp phải:
1. Cấu hình không đồng bộ (Config Mismatch):
- Hiện tượng: Bạn đã sửa trên Cloud nhưng Switch không nhận.
- Nguyên nhân: Do Switch đang ở chế độ "Local Config" hoặc có lệnh cấu hình trực tiếp qua CLI ghi đè lên Cloud.
- Cách xử lý: Truy cập vào giao diện CLI của Switch qua SSH, kiểm tra xem có lệnh
undo cloud-modehay không. Tốt nhất là thực hiệnfactory resetnếu cấu hình quá rối rắm.
2. Lỗi VLAN Tagging khi kết nối với thiết bị hãng khác:
- Hiện tượng: Ping thông giữa các Switch Maipu thì được, nhưng cắm vào Switch hãng khác (như Cisco hoặc Aruba) thì mất kết nối.
- Nguyên nhân: Sai lệch trong cách định nghĩa chuẩn Trunking (Native VLAN).
- Cách xử lý: Kiểm tra kỹ
Native VLANtrên cả hai đầu. Nếu Maipu sử dụng VLAN 1 làm Native, hãy đảm bảo Switch đối tác cũng cấu hình tương ứng.
3. Mất kết nối Cloud do MTU:
- Hiện tượng: Switch cứ chập chờn, lúc online lúc offline trên MMC.
- Nguyên nhân: MTU trên đường truyền ISP hoặc cấu hình MTU trên Switch không phù hợp gây phân mảnh gói tin quản lý.
- Cách xử lý: Giảm MTU trên interface WAN của Router hoặc cấu hình
mtu 1400trên các cổng uplink để đảm bảo gói tin quản lý của Maipu không bị drop.
5. FAQ: Giải đáp thắc mắc từ kỹ thuật viên
Hỏi: Tôi có thể cấu hình CLI song song với MMC Cloud không?
Trả lời: Về mặt kỹ thuật là có, nhưng chúng tôi khuyên KHÔNG NÊN. MMC Cloud quản lý thiết bị bằng cách đẩy cấu hình (push config). Nếu bạn cấu hình CLI tay, hệ thống Cloud có thể coi đó là sự thay đổi không hợp lệ và tự động ghi đè (overwrite) lại, dẫn đến mất cấu hình bạn vừa làm. Hãy chọn một trong hai: hoặc Cloud, hoặc CLI.
Hỏi: Làm sao để backup cấu hình của Maipu trước khi thay đổi lớn?
Trả lời: Trên MMC Cloud, hãy vào mục Backup/Restore. Bạn có thể tải file cấu hình về máy local. Ngoài ra, hãy luôn giữ một file backup CLI (định dạng.cfg hoặc.txt) bằng cách dùng lệnh show running-config qua SSH.
Hỏi: Switch Maipu có hỗ trợ PoE Schedule trên Cloud không?
Trả lời: Có. Đây là tính năng cực kỳ hữu ích để tiết kiệm điện và tăng tuổi thọ cho các thiết bị như AP hoặc IP Phone. Bạn vào PoE Management -> PoE Schedule -> Thiết lập thời gian tắt/bật theo từng cổng hoặc nhóm cổng.
Lời kết từ VietITPro
Cấu hình Switch Maipu trên MMC Cloud Dashboard không khó, nhưng đòi hỏi sự kỷ luật trong việc quản lý VLAN và hiểu rõ luồng dữ liệu. Việc nắm vững các thông số kỹ thuật như Storm Control hay ACL không chỉ giúp hệ thống chạy ổn định mà còn khẳng định trình độ của một kỹ sư mạng chuyên nghiệp. Nếu bạn gặp các lỗi phần cứng liên quan đến cổng LAN bị cháy do sét đánh hoặc lỗi nguồn (thường gặp ở các dòng Switch Maipu cũ), hãy liên hệ với trung tâm kỹ thuật của chúng tôi để được hỗ trợ kiểm tra vi mạch chuyên sâu.
