Khi triển khai hệ thống Wi-Fi doanh nghiệp với quy mô lớn, việc giữ cho phiên làm việc của người dùng (voice, video call, VPN) không bị gián đoạn khi di chuyển giữa các phân vùng mạng (VLANs) khác nhau là bài toán hóc búa. Tại VietITPro, chúng tôi thường xuyên tiếp nhận các yêu cầu xử lý sự cố rớt kết nối khi client chuyển vùng giữa các tầng hoặc các khu vực được chia VLAN khác biệt. Layer-3 Mobility trên Aruba Instant AP (IAP) chính là giải pháp kỹ thuật cốt lõi để giải quyết triệt để vấn đề này.
Bản chất kỹ thuật của Layer-3 Mobility trên Aruba IAP
Thông thường, khi một thiết bị di chuyển từ AP này sang AP khác trong cùng một mạng Layer 2, Aruba thực hiện cơ chế Fast Roaming (802.11k/v/r). Tuy nhiên, khi client di chuyển sang một AP thuộc một subnet (VLAN) khác, IP cũ sẽ không còn hợp lệ, dẫn đến việc phải thực hiện DHCP Request lại, gây ra độ trễ (latency) và ngắt kết nối.

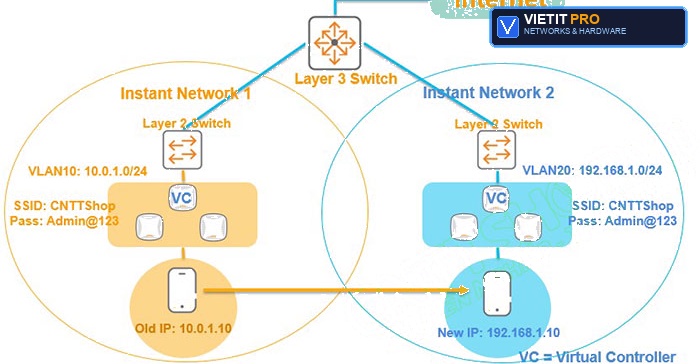

Layer-3 Mobility giải quyết vấn đề này bằng cách tạo ra một "đường hầm" (tunnel) logic giữa AP hiện tại (Foreign AP) và AP quản lý IP gốc của client (Home AP). Khi client roaming sang subnet mới, nó vẫn giữ nguyên IP gốc, và mọi lưu lượng truy cập sẽ được đóng gói qua tunnel ngược về Home AP để đi ra gateway cũ.
Điều kiện tiên quyết (Prerequisites)
Để cấu hình thành công, hệ thống của bạn cần đảm bảo các yếu tố sau:
1. Các IAP phải nằm trong cùng một Aruba Instant Cluster (cùng Virtual Controller).
2. Các VLAN/Subnet phải được định nghĩa rõ ràng trên switch core.
3. Người quản trị cần hiểu rõ về kiến trúc "Home Agent" và "Foreign Agent".
4. Firmware của các IAP phải đồng bộ để tránh xung đột giao thức quản lý Mobility.
Quy trình cấu hình thực tế trên giao diện IAP
Bước 1: Thiết lập Mobility Domain
Trước khi cấu hình tunnel, bạn cần định nghĩa một Mobility Domain để các AP nhận diện nhau trong một vùng di chuyển.
- Truy cập vào giao diện quản trị IAP (Instant UI).
- Điều hướng tới System -> Show Advanced Options.
- Tìm mục Mobility Domain.
- Tại đây, hãy đặt một Domain ID (ví dụ:
VietITPro_Domain) và Mobility Key (chuỗi mật khẩu để các AP xác thực lẫn nhau khi thiết lập tunnel).
Bước 2: Cấu hình VLAN cho SSID
Đây là bước quan trọng nhất. Bạn không thể thực hiện L3 Roaming nếu SSID không được cấu hình đúng cách để nhận biết các VLAN.
- Tại mục Networks, chọn SSID bạn muốn cấu hình.
- Trong phần VLAN, thay vì chọn
Default, hãy chọn Static hoặc Dynamic (tùy vào kiến trúc mạng của bạn). - Đảm bảo rằng các VLAN ID đã được tag (Trunk) trên các cổng switch nơi AP kết nối.
Bước 3: Kích hoạt Layer-3 Mobility trên SSID
Để kích hoạt tính năng này, bạn cần truy cập vào CLI của IAP (thông qua SSH hoặc Console) để mở tính năng mà giao diện Web đôi khi ẩn giấu.
Lệnh thực hiện:
Bước 4: Kiểm tra trạng thái tunnel
Sau khi cấu hình, khi một client roaming qua subnet mới, hãy kiểm tra trạng thái trên AP bằng lệnh:
Nếu cấu hình đúng, bạn sẽ thấy cột "Home Agent" trỏ về IP của AP đầu tiên nơi client kết nối, và "Foreign Agent" là AP hiện tại.
Bảng đối chiếu: Layer 2 Roaming vs Layer 3 Mobility
Các lưu ý "Xương máu" từ kỹ sư hiện trường
1. MTU Size: Việc đóng gói gói tin (encapsulation) trong quá trình L3 Roaming làm tăng kích thước gói tin. Nếu đường truyền mạng của bạn có MTU thấp hoặc switch không hỗ trợ Jumbo Frame, gói tin có thể bị phân mảnh (fragmentation) hoặc bị drop, dẫn đến tốc độ mạng chậm đi đáng kể. Hãy đảm bảo MTU trên toàn bộ path là 1500 bytes.
2. Gateway Load: Toàn bộ traffic của client roaming sẽ phải "vòng" qua Home AP. Nếu bạn có hàng trăm client roaming cùng lúc, Home AP có thể trở thành nút thắt cổ chai (bottleneck) về băng thông và tài nguyên CPU.
3. Firewall: Nếu giữa các VLAN có firewall, hãy đảm bảo rằng traffic giữa các AP (cổng UDP 8211 - Aruba Mobility) được cho phép thông suốt.
FAQ: Giải đáp thắc mắc thường gặp
Q: Tôi có cần dùng Aruba Mobility Controller (Hardware) để thực hiện L3 Roaming không?
A: Không. Với các dòng IAP, tính năng này được tích hợp sẵn trong firmware (InstantOS). Bạn chỉ cần các AP trong cùng một Cluster là đủ.
Q: Tại sao client của tôi roaming sang AP mới nhưng vẫn bị rớt mạng 1-2 giây?
A: Đây là hiện tượng bình thường do quá trình re-authentication. Để giảm thiểu, hãy bật 802.11k (Assisted Roaming) và 802.11v (BSS Transition) trong phần cấu hình SSID của IAP. Nó giúp AP "đẩy" client sang AP mới một cách chủ động hơn trước khi tín hiệu bị yếu hẳn.
Q: Nếu tôi reset AP, các phiên L3 Roaming có bị mất không?
A: Chắc chắn. Khi Home AP khởi động lại, tunnel sẽ bị ngắt và client buộc phải nhận lại IP mới từ DHCP của VLAN mới. Đây là lý do tại sao hệ thống mạng doanh nghiệp cần có UPS để đảm bảo nguồn điện ổn định cho các AP chủ chốt.
Q: Làm sao để biết cấu hình L3 Roaming đã thực sự hoạt động?
A: Cách nhanh nhất là sử dụng một thiết bị di động (điện thoại), thực hiện một cuộc gọi Zalo/Messenger/Teams, sau đó đi bộ từ khu vực VLAN A sang khu vực VLAN B. Nếu cuộc gọi không bị ngắt quãng hoặc chỉ khựng nhẹ < 1 giây, hệ thống đã hoạt động chính xác.
Kết luận
Việc cấu hình Layer-3 Mobility trên Aruba IAP không khó về mặt thao tác lệnh, nhưng đòi hỏi sự chỉn chu trong thiết kế sơ đồ IP và cấu hình switch core. Tại VietITPro, chúng tôi luôn khuyên khách hàng nên ưu tiên thiết kế mạng phẳng (Layer 2) nếu quy mô dưới 200 thiết bị để tối ưu hiệu năng. Tuy nhiên, khi quy mô lớn hơn buộc phải chia VLAN, Layer-3 Mobility là "chìa khóa vàng" để giữ vững chất lượng dịch vụ cho người dùng cuối.
Nếu bạn gặp khó khăn trong việc thiết lập tunnel hoặc gặp tình trạng "đứt gãy" khi roaming, hãy kiểm tra lại bảng định tuyến (routing table) trên Core Switch và trạng thái của các AP trong Cluster. Chúc các bạn cấu hình thành công!
