Cấu hình nhiều VLAN trên SSID Ruckus Unleashed chi tiết

Tại VietITPro, chúng tôi thường xuyên tiếp nhận các yêu cầu xử lý hạ tầng mạng cho các doanh nghiệp vừa và nhỏ (SMB) hoặc các hệ thống khách sạn cao cấp, nơi mà việc phân tách lưu lượng mạng (Network Segmentation) là yêu cầu sống còn. Việc triển khai nhiều VLAN trên cùng một SSID hoặc nhiều SSID trên hệ thống Ruckus Unleashed không chỉ đơn thuần là gán ID, mà là cả một quy trình đồng bộ hóa từ thiết bị phát sóng (AP), switch trung tâm (Core/Access Switch) cho đến Gateway/Router.

Dưới đây là hướng dẫn kỹ thuật chuyên sâu dựa trên kinh nghiệm thực tế triển khai các hệ thống Ruckus Unleashed tại TP.HCM.

1. Bản chất kỹ thuật của VLAN trên Ruckus Unleashed

Hệ thống Ruckus Unleashed vận hành theo cơ chế Controller-less, nơi một trong các AP sẽ đóng vai trò là "Master". Khi bạn cấu hình VLAN trên SSID, AP sẽ thực hiện "tagging" (gán nhãn) các gói tin từ client vào đúng VLAN ID đó trước khi đẩy xuống hệ thống mạng dây (Wired Network).

Về mặt kỹ thuật, bạn cần hiểu rõ hai khái niệm cốt lõi:

• Untagged (Access Port): VLAN mặc định (Native VLAN) được truyền tải không gắn nhãn.
• Tagged (Trunk Port): Các VLAN được gán nhãn để phân biệt lưu lượng trên cùng một đường truyền vật lý (802.1Q).

Để hệ thống hoạt động ổn định, sự đồng bộ giữa thiết bị đầu cuối và hạ tầng switch phải tuyệt đối chính xác. Sai số dù chỉ 1 bit cấu hình VLAN cũng sẽ dẫn đến hiện tượng Client kết nối được Wi-Fi nhưng không nhận được địa chỉ IP (DHCP Timeout).

2. Chuẩn bị hạ tầng mạng (Pre-requisites)

Trước khi chạm vào giao diện web của Ruckus Unleashed, hãy đảm bảo hệ thống vật lý đã sẵn sàng:

3. Quy trình cấu hình chi tiết trên giao diện Unleashed

Bước 1: Khai báo VLAN trên Gateway/Switch

Trước khi AP hiểu được VLAN, Router của bạn phải có địa chỉ IP cho các VLAN đó. Giả sử ta có:

• VLAN 10 (Nhân viên): 192.168.10.1/24
• VLAN 20 (Khách - Guest): 192.168.20.1/24

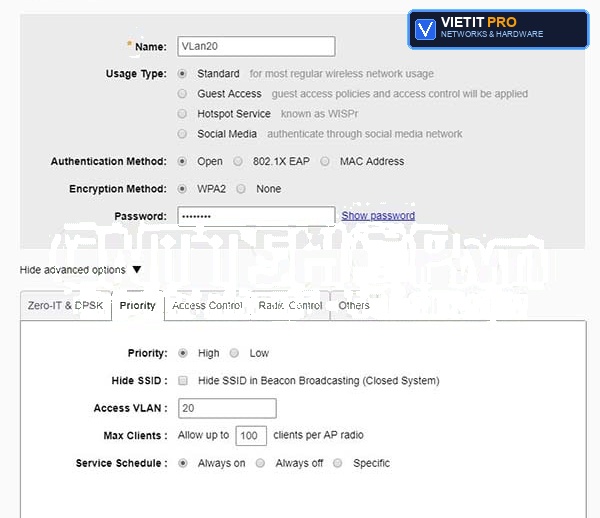

Bước 2: Cấu hình SSID với VLAN ID cụ thể

1. Truy cập vào Dashboard của Ruckus Unleashed qua trình duyệt.

2. Tại mục Wireless LANs, nhấn Create.

3. Đặt tên SSID (ví dụ: VietITPro_Staff).

4. Tại phần Advanced Options, tìm mục VLAN.

5. Chọn Access VLAN và nhập ID tương ứng (ví dụ: 10).

6. Nhấn OK.

Lúc này, mọi thiết bị kết nối vào SSID VietITPro_Staff sẽ được hệ thống AP tự động đóng gói (encapsulate) vào VLAN 10.

Bước 3: Cấu hình nhiều SSID trên cùng một AP

Nếu bạn muốn dùng một AP để phục vụ nhiều mục đích, hãy lặp lại bước trên cho SSID VietITPro_Guest và gán VLAN ID là 20. AP sẽ thực hiện broadcast cả hai SSID. Khi client kết nối vào SSID nào, AP sẽ gắn tag VLAN đó vào frame dữ liệu trước khi đẩy xuống Switch qua cổng Trunk.

4. Các điểm "chết người" kỹ thuật cần lưu ý (kinh nghiệm thực tế)

Trong quá trình sửa chữa và tối ưu hóa hệ thống mạng tại VietITPro, chúng tôi đúc kết được những "pan" thường gặp sau:

Lỗi không nhận IP (DHCP Failure)

Đây là lỗi phổ biến nhất. Nguyên nhân thường do:

• Sai cấu hình Trunk Port trên Switch: Port cắm AP chưa được cấu hình cho phép các VLAN (10, 20) đi qua (Allowed VLANs).
• Mất kết nối giữa Gateway và AP: Kiểm tra lệnh show ip interface brief trên Switch/Router để đảm bảo các VLAN interface đã ở trạng thái UP/UP.

Vấn đề về Native VLAN (PVID)

Ruckus Unleashed yêu cầu Management VLAN phải là Native VLAN trên cổng Switch. Nếu bạn cấu hình sai Native VLAN, AP sẽ bị mất kết nối với Controller (Master AP) và rơi vào trạng thái "Disconnected".

Lời khuyên: Hãy giữ Management VLAN là VLAN 1 (mặc định) hoặc một VLAN riêng biệt không chứa traffic của User để đảm bảo tính ổn định.

Tối ưu hóa với "Client Isolation"

Khi cấu hình VLAN cho Guest Wi-Fi (VLAN 20), bắt buộc phải bật tính năng Client Isolation trong phần cấu hình SSID. Điều này ngăn chặn các thiết bị khách hàng "nhìn thấy" nhau trong cùng một dải mạng, giảm thiểu rủi ro bị tấn công nội bộ hoặc quét mạng (Network Scanning).

5. Kiểm tra và chuẩn đoán (Troubleshooting)

Sau khi cấu hình, hãy thực hiện quy trình kiểm tra 3 lớp:

1. Kiểm tra từ phía AP (CLI):

Sử dụng SSH vào AP Master (mặc định user/pass là admin/unleashed).

Gõ lệnh: show wlan [tên_ssid]

Kiểm tra dòng VLAN ID xem đã hiển thị đúng chưa.

2. Kiểm tra từ phía Switch:

Sử dụng lệnh kiểm tra trạng thái port (ví dụ trên Cisco/Aruba):

show interfaces trunk

Đảm bảo các VLAN bạn vừa tạo nằm trong danh sách Vlans allowed on trunk.

3. Kiểm tra từ phía Client:

Sử dụng lệnh ipconfig /all trên Windows hoặc ifconfig trên Linux/macOS. Nếu IP nhận về thuộc dải VLAN tương ứng, bạn đã cấu hình thành công.

6. Giải đáp thắc mắc (FAQ) từ kỹ sư VietITPro

Câu hỏi 1: Tại sao tôi cấu hình VLAN trên SSID rồi mà các thiết bị vẫn nhận IP của VLAN mặc định?

Trả lời: Khả năng cao nhất là cổng Switch cắm AP chưa được cấu hình Trunk (Mode Trunk) hoặc chưa cho phép VLAN đó đi qua (Allowed VLAN). AP chỉ gán nhãn, còn Switch là thiết bị trung chuyển các nhãn đó.

Câu hỏi 2: Có nên dùng VLAN cho tất cả SSID không?

Trả lời: Nên. Việc tách VLAN giúp giảm thiểu Broadcast Domain, tăng cường bảo mật và giúp quản trị viên dễ dàng áp dụng QoS (Quality of Service) để ưu tiên băng thông cho VLAN nhân viên so với VLAN khách.

Câu hỏi 3: Ruckus Unleashed có hỗ trợ Dynamic VLAN không?

Trả lời: Có. Thông qua xác thực RADIUS/802.1X, hệ thống có thể gán VLAN dựa trên username/group của người dùng. Đây là giải pháp cao cấp hơn, yêu cầu một máy chủ RADIUS (như FreeRADIUS hoặc Windows NPS).

Lời kết cho kỹ thuật viên

Cấu hình VLAN trên Ruckus Unleashed là kỹ năng nền tảng nhưng đòi hỏi sự tỉ mỉ. Tại VietITPro, chúng tôi luôn ưu tiên việc vẽ sơ đồ logic mạng trước khi thực hiện cấu hình để tránh xung đột IP và lỗi cấu hình chồng chéo. Nếu bạn gặp khó khăn trong việc thiết lập hệ thống hoặc cần tư vấn sâu hơn về các dòng Ruckus R510, R650 hay R750, hãy liên hệ với bộ phận kỹ thuật của chúng tôi để được hỗ trợ trực tiếp.

Ban Kỹ Thuật - VietITPro.vn
