IP Source Guard (IPSG) là một tính năng bảo mật lớp 2 trên các dòng switch Cisco Catalyst, hoạt động như một lớp lọc gói tin dựa trên bảng cơ sở dữ liệu DHCP Snooping và các ràng buộc địa chỉ IP tĩnh (IP Source Binding). Tại VietITPro.vn, chúng tôi thường xuyên tiếp nhận các sự cố mạng nội bộ bị nghẽn cục bộ, xung đột IP hoặc bị kẻ xấu đánh cắp định danh (IP/MAC Spoofing) để chiếm quyền truy cập tài nguyên mạng. Việc triển khai IP Source Guard là giải pháp cốt lõi để vô hiệu hóa hoàn toàn các kỹ thuật tấn công giả mạo địa chỉ IP ngay tại cổng truy cập (Access Port) của switch.
Hiểu Đúng Về Bản Chất Kỹ Thuật Của IP Source Guard
Trong một hạ tầng mạng LAN doanh nghiệp thông thường, kẻ tấn công có thể dễ dàng đổi địa chỉ IP trên máy trạm của họ thành địa chỉ IP của Gateway hoặc của một máy chủ kế toán để thực hiện tấn công Man-in-the-Middle (MitM) hoặc câu giờ băng thông. Các cơ chế bảo mật thông thường như Port Security chỉ quản lý được địa chỉ MAC chứ hoàn toàn bất lực trước việc kẻ tấn công giữ nguyên địa chỉ MAC chính hãng nhưng gán một địa chỉ IP giả mạo vào card mạng.
IP Source Guard giải quyết triệt để lỗ hổng này bằng cách kết hợp chặt chẽ với hai cơ chế nền tảng:
- DHCP Snooping: Switch đóng vai trò tin cậy, lắng nghe các bản tin DHCP cấp phát IP và xây dựng bảng cơ sở dữ liệu (DHCP Snooping Binding Database) ghi nhận chính xác: Địa chỉ MAC, Địa chỉ IP, VLAN, và Cổng kết nối (Interface).
- IP Source Binding (Static): Dùng cho các thiết bị mang tính tĩnh như Server, Printer, hoặc thiết bị mạng không sử dụng DHCP. Kỹ sư mạng sẽ cấu hình thủ công ánh xạ giữa MAC và IP cho các cổng này.
Khi IPSG được kích hoạt trên một cổng giao tiếp của switch Cisco, mọi gói tin đi qua cổng đó sẽ được kiểm tra nguồn. Nếu địa chỉ IP nguồn (Source IP) trong gói tin không khớp hoàn toàn với bảng ràng buộc hợp lệ đã được xác thực, switch sẽ lập tức thả rơi (drop) gói tin đó ở cấp độ phần cứng (ASIC).
Điều Kiện Tiên Quyết Trước Khi Triển Khai IPSG Trên Switch Cisco
Việc cấu hình IP Source Guard không thể thực hiện đơn lẻ mà đòi hỏi một quy trình cấu hình tuần tự các tính năng phụ trợ. Nếu bỏ qua các bước này, switch sẽ từ chối tất cả các gói tin từ client do không tìm thấy bảng ánh xạ hợp lệ, dẫn đến sập kết nối toàn bộ hệ thống.
Các bước chuẩn bị bắt buộc bao gồm:
1. Xác định thiết bị switch Cisco hỗ trợ tính năng (Các dòng Cisco Catalyst 2960-X/XR, 3650, 3850, 9200, 9300 chạy hệ điều hành IOS hoặc IOS-XE đều hỗ trợ đầy đủ).
2. Kích hoạt và cấu hình hoàn chỉnh DHCP Snooping trên các VLAN cần bảo vệ.
3. Xác định rõ các cổng uplink (kết nối về Core switch hoặc DHCP Server) và cấu hình chúng ở trạng thái tin cậy (ip dhcp snooping trust).
Quy Trình Cấu Hình Chi Tiết IP Source Guard Trên Switch Cisco Catalyst

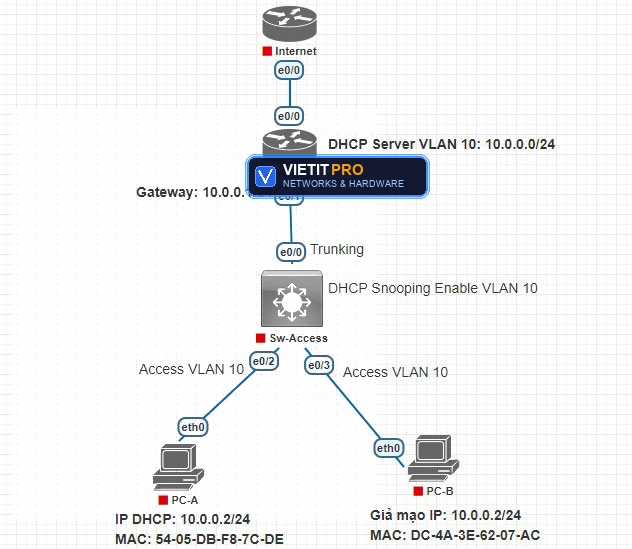

Dưới đây là kịch bản cấu hình thực tế được áp dụng tại hệ thống mạng của các khách hàng doanh nghiệp mà đội ngũ kỹ thuật VietITPro.vn triển khai định kỳ.
Bước 1: Kích Hoạt DHCP Snooping Toàn Hệ Thống
Đầu tiên, bật DHCP Snooping toàn cầu và gán cho các VLAN cần kiểm soát (ví dụ VLAN 10 và VLAN 20).
Lưu ý kỹ thuật: Lệnh no ip dhcp snooping information option thường được dùng để tắt chèn Option 82 nếu thiết bị DHCP server nội bộ không hỗ trợ hoặc không yêu cầu nhận diện thông tin cổng switch, tránh lỗi cấp phát IP (DHCP nak).
Bước 2: Cấu Hình Cổng Tin Cậy Cho Uplink Và Server
Các cổng kết nối với DHCP Server hoặc hướng về Core Switch bắt buộc phải được cấu hình trust để switch không chặn các gói tin phản hồi từ server hợp pháp.
Bước 3: Cấu Hình IP Source Guard Trên Các Cổng Truy Cập (Access Port)
Đưa các cổng kết nối trực tiếp với máy trạm người dùng vào trạng thái kiểm soát của IP Source Guard. Tùy thuộc vào môi trường sử dụng DHCP hay IP tĩnh, chúng ta có các mức độ cấu hình khác nhau.
Trường hợp 1: Máy trạm sử dụng DHCP hoàn toàn
Đối với các cổng chỉ cho phép nhận IP động từ DHCP Server đã được cấu hình DHCP Snooping, ta dùng lệnh lọc theo cả IP lẫn MAC:
Lệnh ip verify source mặc định sẽ kiểm tra cả địa chỉ IP và địa chỉ MAC dựa trên bảng DHCP Snooping Binding.
Trường hợp 2: Thiết bị sử dụng IP Tĩnh (Static IP Binding)
Đối với máy in, máy chủ hoặc các thiết bị bắt buộc phải đặt IP tĩnh, ta phải tạo một bảng ánh xạ thủ công trên switch trước, sau đó mới bật tính năng kiểm tra IPSG hạn chế theo IP hoặc cả IP+MAC.
Khi sử dụng từ khóa port-security đi kèm với ip verify source, switch Cisco sẽ thực hiện kiểm tra đồng thời tính hợp lệ của địa chỉ IP nguồn và ràng buộc bảo mật cổng tầng 2.
Phân Tích Ưu Nhược Điểm Khi Vận Hành IPSG Trong Thực Tế
Dựa trên kinh nghiệm xử lý sự cố mạng tại hàng trăm doanh nghiệp của VietITPro.vn, chúng tôi tổng kết các ưu điểm và điểm hạn chế thực tế của công nghệ này như sau:
Kinh Nghiệm Xử Lý Sự Cố (Troubleshooting) Thường Gặp
Trong quá trình vận hành IP Source Guard, các kỹ sư thường đối mặt với một số pan bệnh điển hình. Dưới đây là phương pháp chẩn đoán và khắc phục:
1. Máy trạm không thể nhận diện mạng hoặc không truy cập được Gateway sau khi bật IPSG
- Nguyên nhân: Cổng kết nối với máy trạm chưa nhận được bản tin DHCP hợp lệ trước khi tính năng IPSG được áp dụng, hoặc DHCP Snooping chưa được bật trên VLAN đó, dẫn đến bảng
ip source bindingtrống rỗng. - Cách xử lý: Kiểm tra bảng Binding bằng lệnh:
Nếu không thấy máy trạm xuất hiện trong bảng, hãy tiến hành giải phóng và cấp lại IP trên máy trạm bằng lệnh ipconfig /release rồi ipconfig /renew (trên Windows).
2. Thiết bị in ấn nội bộ bị mất kết nối sau khi bật ip verify source
- Nguyên nhân: Máy in sử dụng IP tĩnh nhưng quản trị viên quên khai báo câu lệnh
ip source bindingthủ công trên switch. - Cách xử lý: Kiểm tra địa chỉ MAC thực tế của máy in, sau đó bổ sung câu lệnh binding tĩnh và kiểm tra lại trạng thái cổng.
Các Giải Pháp Phòng Ngừa và Tăng Cường Bảo Mật Đi Kèm
Để IP Source Guard phát huy hiệu quả tối đa và không có khoảng trống bảo mật, các chuyên gia tại VietITPro.vn khuyến nghị kết hợp đồng bộ thêm các tính năng sau trên cùng một thiết bị switch Cisco:
- DHCP Snooping Database Agent: Lưu trữ bảng binding ra một máy chủ bên ngoài (FTP/TFTP/Flash) để khi switch khởi động lại (reboot) sau sự cố mất điện, nó không bị mất bảng binding, tránh tình trạng toàn bộ mạng bị ngắt kết nối tạm thời.
- Dynamic ARP Inspection (DAI): Sử dụng chính bảng DHCP Snooping để chống lại các cuộc tấn công ARP Poisoning/Spoofing. DAI và IPSG là bộ đôi hoàn hảo bảo vệ toàn diện mạng LAN ở tầng 2.
- Port Security: Giới hạn số lượng địa chỉ MAC tối đa trên mỗi cổng truy cập, ngăn chặn việc cắm Hub/Switch trái phép để mở rộng mạng ngầm.
Giải Đáp Câu Hỏi Thực Tế (FAQ)
Switch Layer 2 dòng thấp có hỗ trợ IP Source Guard không?
Trả lời: Các dòng switch Cisco thông dụng như Cisco Catalyst 2960 phiên bản LAN Base hoặc các dòng switch đời cũ không hỗ trợ đầy đủ tính năng này. Bắt buộc phải sử dụng dòng Cisco Catalyst 2960-X, 3650, 3850 hoặc các dòng switch quản lý cao hơn có hỗ trợ tính năng IP Source Guard trên phần cứng ASIC.
Khi nào nên dùng ip verify source và khi nào nên dùng ip verify source port-security?
Trả lời:
- Dùng
ip verify sourcekhi bạn chỉ muốn lọc dựa trên cơ sở dữ liệu IP/MAC đã học từ DHCP Snooping (phù hợp với môi trường thuần DHCP). - Dùng
ip verify source port-securitykhi bạn muốn kết hợp cả ràng buộc IP Source Guard và tính năng giới hạn MAC Port Security trên cùng một cổng, giúp kiểm soát chặt chẽ hơn đối với các cổng có thiết bị cố định.
