Việc triển khai hệ thống Camera IP trên quy mô vừa và nhỏ thường gặp vấn đề nghẽn băng thông hoặc xung đột gói tin khi lưu lượng camera trộn lẫn với dữ liệu người dùng. Dòng Cisco Catalyst 1200 và 1300 Business (CBS) cung cấp tính năng Auto Surveillance VLAN để tự động tách biệt luồng dữ liệu này, đảm bảo tính ưu tiên (QoS) mà không cần cấu hình thủ công phức tạp trên từng cổng switch.
Tại sao cần Auto Surveillance VLAN trên hạ tầng Cisco CBS?
Trong thực tế triển khai tại các văn phòng hoặc kho bãi, nếu bạn cắm trực tiếp camera vào switch cùng với máy tính, các gói tin broadcast từ camera (đặc biệt là các dòng camera độ phân giải cao hoặc camera AI) có thể chiếm dụng tài nguyên CPU của switch và làm giảm băng thông của mạng dữ liệu.
Cisco Catalyst 1200/1300 được thiết kế để nhận diện các thiết bị giám sát thông qua OUI (Organizationally Unique Identifier) trong địa chỉ MAC. Khi một camera được kết nối, switch sẽ tự động gán nó vào một VLAN riêng biệt, áp dụng các chính sách QoS (Quality of Service) để đảm bảo độ trễ thấp và băng thông ổn định cho luồng video.
Quy trình chuẩn bị trước khi cấu hình
Trước khi can thiệp vào CLI (Command Line Interface) hoặc giao diện Web, bạn cần xác định rõ các thông số sau:
1. VLAN ID cho Camera: Ví dụ VLAN 20 (Camera).
2. Dải IP cho Camera: Ví dụ 192.168.20.0/24.
3. Danh sách OUI của Camera: Mặc dù Cisco có cơ sở dữ liệu OUI sẵn, nhưng trong các dự án dùng camera OEM (Hikvision, Dahua, Uniview), bạn cần chuẩn bị sẵn 6 ký tự đầu của địa chỉ MAC.
Bước 1: Kích hoạt Auto Surveillance VLAN trên Cisco Catalyst 1200/1300
Để cấu hình qua giao diện Web (phương thức phổ biến nhất trên dòng này), bạn thực hiện theo các bước sau:
1. Đăng nhập vào trình quản trị của switch.
2. Truy cập menu VLAN Management > Voice VLAN > Auto Voice/Surveillance VLAN.

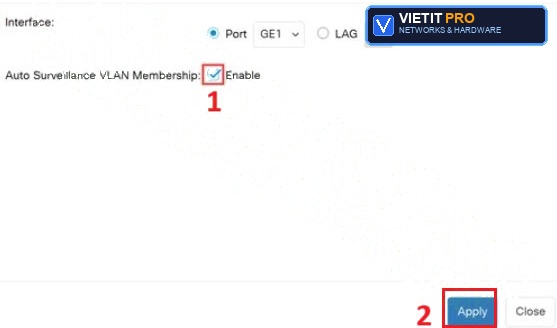

3. Tại mục Auto Surveillance VLAN, chọn Enable.
4. Chọn VLAN ID bạn đã quy hoạch cho hệ thống camera.
5. Nhấn Apply để lưu cấu hình.
Bước 2: Cấu hình OUI (Nội dung quan trọng nhất)
Switch cần biết "mặt mũi" của camera thông qua địa chỉ MAC. Nếu hãng camera bạn dùng không nằm trong danh sách mặc định của Cisco, bạn phải thêm thủ công.
Cấu hình qua CLI (Khuyên dùng cho kỹ sư chuyên nghiệp)
Nếu bạn đã quen thuộc với Cisco IOS, hãy truy cập vào CLI và thực hiện các dòng lệnh sau:
Bước 3: Thiết lập chính sách QoS cho VLAN Camera
Việc tách VLAN mới chỉ là bước đầu. Để đảm bảo video không bị giật lag khi mạng bị nghẽn, bạn cần cấu hình DSCP (Differentiated Services Code Point).
- DSCP Value: Thông thường, luồng video nên được gán giá trị DSCP 34 (độ ưu tiên cao).
- Cấu hình trên Cisco 1300:
- Truy cập Quality of Service > General > DSCP to Queue Mapping.
- Đảm bảo rằng giá trị DSCP 34 được map vào hàng đợi (Queue) có mức ưu tiên cao nhất (thường là Queue 3 hoặc 4 tùy model).
Bảng so sánh hiệu năng: Trước và sau khi dùng Auto Surveillance VLAN
Phân tích các pan bệnh thực tế (Real-world Troubleshooting)
Dưới đây là kinh nghiệm xương máu từ đội ngũ kỹ thuật VietITPro khi triển khai thực tế trên dòng Cisco CBS:
1. Camera không tự nhận VLAN
Nguyên nhân: Địa chỉ MAC của camera không khớp với OUI trong switch, hoặc cổng switch đang là Trunk cố định thay vì Access hoặc General.
Giải pháp: Kiểm tra bảng show mac address-table interface [cổng] để xem camera đang nhận địa chỉ MAC nào. Thêm OUI đó vào danh sách smartport surveillance-oui.
2. Camera bị mất kết nối sau khi cấu hình
Nguyên nhân: Cấu hình Voice VLAN và Surveillance VLAN bị xung đột trên cùng một cổng.
Giải pháp: Trên dòng Catalyst 1200/1300, ưu tiên sử dụng tính năng Auto Surveillance VLAN riêng biệt. Kiểm tra cấu hình Spanning Tree (STP). Đảm bảo các cổng kết nối camera đã được bật PortFast.
3. Xung đột giữa Camera và thiết bị VoIP
Nếu hệ thống có cả điện thoại IP (Voice) và Camera, hãy cẩn thận. Cisco CBS phân biệt rất rõ giữa Auto Voice VLAN và Auto Surveillance VLAN. Đừng gán chung VLAN ID cho cả hai loại thiết bị này, vì cơ chế ưu tiên QoS của chúng khác nhau (Voice cần ưu tiên theo thời gian thực khắt khe hơn, Video cần ưu tiên băng thông lớn).
Kinh nghiệm bảo dưỡng hệ thống mạng giám sát
Từ góc độ kỹ sư phần cứng và hạ tầng, tôi có vài lời khuyên để hệ thống hoạt động bền bỉ:
1. Nguồn PoE: Khi sử dụng Camera IP, hãy chú ý đến ngân sách công suất (PoE Budget) của switch Cisco 1200/1300. Nếu camera có hồng ngoại xa (IR) hoặc PTZ, công suất tiêu thụ sẽ tăng vọt vào ban đêm. Luôn để trống ít nhất 20% công suất tổng.
2. Cập nhật Firmware: Các dòng CBS thường xuyên có bản vá lỗi liên quan đến cơ chế xử lý packet. Hãy check update định kỳ trên trang chủ Cisco Business Support.
3. Chống sét lan truyền: Dù switch tốt đến đâu, nếu đi dây ngoài trời, hãy dùng bộ chống sét cho cáp mạng để bảo vệ cổng LAN của switch và bo mạch camera.
FAQ - Giải đáp thắc mắc thường gặp
Q: Tôi có thể cấu hình Auto Surveillance VLAN trên switch không hỗ trợ SmartPort không?
A: Không. Tính năng này dựa trên nền tảng SmartPort của Cisco. Nếu thiết bị của bạn không có tính năng này, bạn buộc phải tạo VLAN thủ công và cấu hình switchport access vlan [ID] cho từng cổng, điều này rất tốn thời gian.
Q: Tại sao camera của tôi là thương hiệu nổi tiếng nhưng switch không tự nhận?
A: Có thể do OUI của camera đó là model mới hoặc phiên bản OEM. Hãy vào mục SmartPort > OUI để kiểm tra và thêm thủ công 6 ký tự đầu của MAC Address vào.
Q: Việc sử dụng Auto Surveillance VLAN có làm tăng tải CPU của switch không?
A: Không đáng kể. Switch Cisco 1200/1300 sử dụng phần cứng chuyên dụng (ASIC) để xử lý việc chuyển mạch VLAN dựa trên MAC, nên không gây áp lực lên CPU chính.
Bài viết được thực hiện bởi đội ngũ Kỹ sư VietITPro.vn. Mọi sao chép vui lòng ghi rõ nguồn. Nếu bạn gặp sự cố về vi mạch hoặc cấu hình mạng chuyên sâu, hãy liên hệ trực tiếp tại trung tâm để được hỗ trợ kỹ thuật thực tế.
