Trong thế giới công nghệ máy tính xách tay phân khúc cao cấp, dòng Ultrabook doanh nhân luôn đặt ra những tiêu chuẩn khắt khe về tính cơ động, thời lượng sử dụng và thiết kế siêu mỏng nhẹ. Trung tâm Nghiên cứu & Sửa chữa VietITPro.vn tiếp nhận hàng ngàn lượt bảo dưỡng và sửa chữa mỗi năm, trong đó các dòng máy cao cấp như Dell XPS 13 9365 luôn chiếm một tỷ trọng đáng kể. Sự cố liên quan đến pin (Battery) trên dòng máy này không chỉ ảnh hưởng trực tiếp đến trải nghiệm di động của người dùng mà còn tiềm ẩn nhiều rủi ro về an toàn phần cứng, sụt áp bo mạch chủ (Mainboard) và hệ thống cấp nguồn phụ.
Việc thay pin cho Dell XPS 13 9365 không đơn thuần là một thao tác tháo lắp cơ học thông thường. Đây là một quy trình kỹ thuật đòi hỏi sự am hiểu sâu sắc về kiến trúc nguồn điện áp thấp, giao tiếp thông minh qua bus SMBus, quản lý nhiệt độ của cell pin Lithium-Polymer (Li-Po) thế hệ mới và kỹ năng xử lý hệ thống vi mạch dán bề mặt (SMD). Khi linh kiện pin chai phồng, xuống cấp hoặc mạch quản lý năng lượng (BMS - Battery Management System) bên trong viên pin khóa trạng thái (Latch/Lock), toàn bộ hệ thống máy tính sẽ rơi vào trạng thái mất ổn định: hiệu năng bị bóp nghẹt (Thermal/Power Throttling), máy tắt đột ngột khi chạy ứng dụng nặng hoặc thậm chí không thể kích nguồn do chạm chập đường VIN chính.
Cẩm nang chuyên sâu này được biên soạn bởi đội ngũ Kỹ Sư Phần Cứng tại VietITPro.vn nhằm cung cấp cho kỹ thuật viên, đồng nghiệp trong ngành và người dùng góc nhìn toàn diện, chuẩn xác từ lý thuyết vi mạch đến quy trình thực thi thực tế đạt chuẩn phòng lab sạch ESD.
1. Phân Tích Nguyên Lý Hoạt Động & Cấu Trúc Vi Mạch Linh Kiện

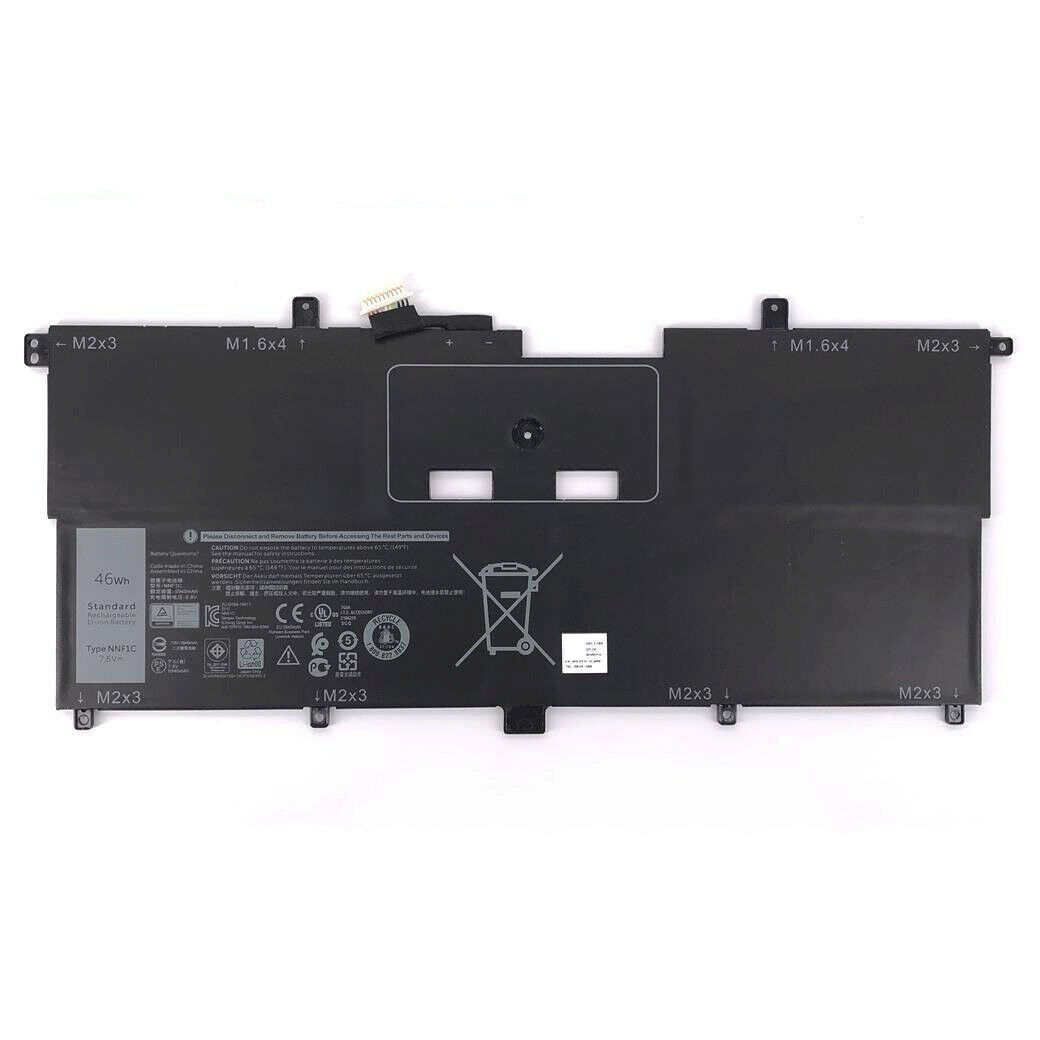

Dell XPS 13 9365 là dòng máy tính xách tay 2-in-1 siêu mỏng sở hữu kiến trúc bo mạch chủ cực kỳ tinh vi. Khác với các dòng laptop phổ thông sử dụng pin rời hoặc pin có khoang chứa đơn giản, viên pin của XPS 13 9365 được thiết kế dạng thanh dẹt (Cell Li-Po dạng túi mềm - pouch cell) nằm gọn ở phần nửa dưới của khung máy, ôm sát bàn phím và hệ thống bảng mạch chính (Mainboard).
Về mặt cấu trúc vi mạch, viên pin của Dell XPS 13 9365 tích hợp một mạch quản lý năng lượng thông minh (Smart Battery IC / BMS) bên trong. Mạch này giao tiếp trực tiếp với vi điều khiển nhúng (Embedded Controller - EC / KBC) thông qua chuẩn giao tiếp nối tiếp hai đường dây System Management Bus (SMBus), sử dụng các tín hiệu SDA (Data) và SCL (Clock). Thông qua giao tiếp này, hệ thống liên tục trao đổi các thông số thời gian thực bao gồm: điện áp định mức (Nominal Voltage - thông thường là 7.6V đến 7.7V đối với cấu hình 2 cell kép), dung lượng thiết kế (Design Capacity), dung lượng thực tế hiện tại (Full Charge Capacity), dòng xả (Discharge Current), nhiệt độ cell pin (Battery Temperature) và chu kỳ sạc-xả (Cycle Count).
Hệ thống cung cấp năng lượng trên bo mạch chủ bao gồm các khối nguồn DC-DC Buck/Boost Converter, các IC quản lý nguồn chính (PMIC) phối hợp nhịp nhàng với IC sạc (Battery Charger IC như các dòng chip TI - Texas Instruments bq24785/bq24715 series). Khi nguồn điện từ adapter đi vào, IC sạc chịu trách nhiệm phân phối dòng điện vừa để nuôi hệ thống (System Load) vừa để nạp vào các cell Li-Po thông qua các tầng MOSFET công suất cao. Nếu cell pin bị lão hóa, nội trở trong (Internal Resistance - Ri) tăng cao, hiện tượng sụt áp (Voltage Sag) sẽ xảy ra ngay khi tải trọng tăng đột ngột (ví dụ khi khởi động phần mềm nặng hoặc khi CPU Turbo Boost). Lúc này, mạch BMS sẽ phát lệnh ngắt kết nối an toàn để bảo vệ bo mạch chủ khỏi các hiện tượng quá dòng (Over-Current Protection - OCP) và quá áp (Over-Voltage Protection - OVP).
2. Dấu Hiệu Hư Hỏng Thực Tế & Phân Biệt Lỗi Phần Mềm vs Lỗi Phần Cứng
Trong quá trình vận hành, người dùng thường gặp phải các hiện tượng suy hao năng lượng. Tuy nhiên, không phải lúc nào thông báo "Replace Soon" hay tình trạng sập nguồn đột ngột cũng xuất phát từ việc viên pin đã hỏng vật lý. Kỹ thuật viên cần thực hiện quy trình phân biệt chính xác giữa lỗi phần mềm (firmware/BIOS/SMC) và lỗi phần cứng thuần túy.
Các triệu chứng hư hỏng phần cứng thực tế:
1. Phồng rộp cell pin Li-Po (Swollen Battery): Do quá trình oxy hóa chất điện phân bên trong cell tạo ra khí gas tích tụ lâu ngày. Hiện tượng này làm biến dạng khung nhôm đáy máy, đẩy đội bàn phím lên cao, gây kẹt phím hoặc chèn ép các cáp tín hiệu màn hình eDP và bàn di chuột (Touchpad).
2. Sụt áp đột ngột (Sudden Voltage Drop): Máy hiển thị dung lượng pin 50% nhưng khi mở ứng dụng nặng liền lập tức sập nguồn, không thể bật lại nếu không cắm sạc. Nguyên nhân do nội trở (Ri) của cell pin đã tăng vọt vượt ngưỡng cho phép, khiến điện áp sụt dưới mức điện áp cắt (Cut-off Voltage).
3. Lỗi mạch BMS (Permanent Failure - PF Flag): Mạch bảo vệ bên trong pin tự động khóa vĩnh viễn (Lock) do phát hiện sự cố lệch áp cell (Cell Imbalance), quá nhiệt hoặc chạm chập. Lúc này Windows sẽ báo "No battery is detected" hoặc xuất hiện dấu X đỏ trên biểu tượng pin dù cáp kết nối vẫn nguyên vẹn.
Phân biệt lỗi Phần mềm vs Phần cứng:
- Lỗi Phần mềm / Driver / BIOS: Biểu tượng pin hiển thị sai phần trăm nhưng máy vẫn chạy ổn định bằng nguồn điện trực tiếp từ sạc mà không bị ngắt quãng. Khi tháo pin ra hoặc cập nhật lại phiên bản BIOS mới nhất, chạy lệnh
powercfg /batteryreportthấy dung lượng báo cáo bất thường do bảng thông tin ACPI bị lỗi xung đột driver. - Lỗi Phần cứng thực tế: Máy mất nguồn hoàn toàn khi rút sạc, sờ vùng đáy máy thấy ấm bất thường ngay cả khi tắt máy (do dòng rò từ cell pin hỏng), hoặc đo đạc tại các chân cấp nguồn trên jack cắm pin trên mainboard không đủ áp chuẩn (3.3V/5V STBY hoặc áp pin sạc).
3. Bảng So Sánh Chi Tiết: Linh Kiện Zin OEM Chính Hãng vs Linh Kiện Kém Chất Lượng / Hàng Lô
Để đảm bảo an toàn tuyệt đối cho bo mạch chủ trị giá hàng triệu đồng của dòng Dell XPS 13 9365, việc lựa chọn linh kiện thay thế đóng vai trò quyết định. Dưới đây là bảng phân tích kỹ thuật so sánh chi tiết giữa pin Zin OEM chính hãng và các dòng pin linh kiện trôi nổi (hàng lô kém chất lượng) trên thị trường:
4. Quy Trình 6 Bước Đo Kiểm & Thay Thế Chuẩn Phòng Lab Kỹ Thuật VietITPro
Tại Trung tâm Nghiên cứu & Sửa chữa VietITPro.vn, mọi thao tác tháo lắp linh kiện trên các thiết bị cao cấp đều phải tuân thủ nghiêm ngặt quy trình kỹ thuật chuẩn phòng lab chống tĩnh điện (ESD Safe).
Bước 1: Khử tĩnh điện và ngắt toàn bộ nguồn điện
Kỹ thuật viên đeo vòng chống tĩnh điện (ESD Wrist Strap) nối đất, sử dụng thảm cao su tĩnh điện chuyên dụng. Tiến hành tắt hoàn toàn máy tính, rút sạc và chuẩn bị các dụng cụ chuyên dụng (tua vít Torx T5, nhíp cách điện, thanh nạy nhựa chuyên dụng).
Bước 2: Tháo nắp lưng và ngắt kết nối pin đầu tiên (Crucial Step)
Tháo rời các ốc vít cố định nắp đáy (Bottom Cover) của Dell XPS 13 9365. Sử dụng thanh nạy chuyên dụng tách nhẹ ngàm nhựa. Nguyên tắc vàng: Ngay khi mở được nắp lưng, việc đầu tiên phải làm là dùng nhíp nhựa nhấc chân cáp kết nối pin (Battery Header Connector) ra khỏi bo mạch chủ để ngắt hoàn toàn nguồn điện dự phòng, tránh hiện tượng chập cháy do sơ suất khi thao tác các linh kiện khác.
Bước 3: Tháo pin cũ và vệ sinh hệ thống tản nhiệt
Tháo rời các ốc vít cố định thân pin vào khung máy. Do một số dòng XPS sử dụng keo dán nhẹ định vị, kỹ thuật viên cần thao tác khéo léo, tránh làm cong vênh hay đâm thủng vỏ cell pin (gây rò rỉ hóa chất hoặc cháy nổ). Tiến hành làm sạch bụi bẩn tích tụ lâu ngày tại khu vực quạt tản nhiệt và khe thoát nhiệt bằng cồn IPA tinh khiết kết hợp máy hút bụi chuyên dụng phòng lab.
Bước 4: Đo đạc kiểm tra thông số đường nguồn trên Mainboard
Sử dụng đồng hồ vạn năng số cao cấp (Digital Multimeter - Fluke) đo kiểm tra các đường áp chờ (RTC, 3.3V, 5V), kiểm tra nhanh trở kháng đường VIN tại chân cắm pin để đảm bảo không có hiện tượng chập tải, chạm phím nguồn hoặc lỗi mạch quản lý sạc trên bo mạch chủ trước khi lắp pin mới.
Bước 5: Lắp đặt pin mới chuẩn OEM và cố định cáp kết nối
Lắp viên pin chính hãng mới vào đúng vị trí định vị. Cố định toàn bộ hệ thống ốc vít theo đúng lực siết tiêu chuẩn (Torque Specification) để không làm ảnh hưởng đến các vi mạch nằm ngay bên dưới. Cắm chặt chân cáp pin vào socket trên mainboard, đảm bảo lẫy khóa cáp được sập hoàn toàn.
Bước 6: Kiểm tra Burn-in áp lực cao và hoàn thiện bàn giao
Lắp ráp lại nắp đáy hoàn chỉnh. Khởi động máy, truy cập BIOS kiểm tra thông tin nhận dạng pin (Battery Health Status). Tiến hành sạc thử nghiệm, chạy phần mềm ép tải hệ thống (Stress Test) trong 30-45 phút để kiểm tra độ ổn định nhiệt độ, kiểm tra sự sụt áp thực tế trước khi dán tem bảo hành và bàn giao thiết bị cho khách hàng.
5. Bảng Báo Giá Chi Tiết & Thời Gian Bảo Hành Từng Dòng Máy
Nhằm đảm bảo tính minh bạch tuyệt đối trong dịch vụ sửa chữa và thay thế linh kiện tại VietITPro.vn, chúng tôi gửi đến quý khách hàng bảng báo giá niêm yết công khai cho dòng sản phẩm Dell XPS 13 9365 cũng như các model lân cận trong cùng phân khúc:
Lưu ý: Mức giá trên đã bao gồm toàn bộ công tháo lắp tỉ mỉ chuẩn phòng lab, vệ sinh toàn diện bo mạch bên trong, tra keo tản nhiệt cao cấp (Thermal Compound) và gói bảo hành vàng 1 đổi 1.
6. Bảng Chẩn Đoán Lỗi Nhanh & Giải Pháp Kỹ Thuật
Dưới đây là cẩm nang chẩn đoán nhanh dành cho kỹ thuật viên và người dùng khi gặp các sự cố bất thường liên quan đến năng lượng trên Dell XPS 13 9365:
7. Hướng Dẫn Bảo Dưỡng Kéo Dài Tuổi Thọ & 4 Đặc Quyền Vàng Tại VietITPro
Để giữ cho viên pin mới thay trên chiếc Dell XPS 13 9365 luôn hoạt động ở trạng thái tối ưu, bền bỉ theo năm tháng, các Kỹ Sư Phần Cứng tại VietITPro.vn khuyến nghị người dùng tuân thủ các nguyên tắc vận hành sau:
- Kiểm soát nhiệt độ vận hành: Tránh để máy hoạt động trong môi trường có nhiệt độ quá cao hoặc đặt trực tiếp lên đệm chăn, gối làm bịt kín khe tản nhiệt. Nhiệt độ là "kẻ thù số một" đẩy nhanh quá trình lão hóa hóa chất bên trong cell Li-Po.
- Sử dụng sạc chính hãng đúng công suất: Luôn dùng bộ nguồn (Adapter) Type-C chính hãng đi kèm máy (thường là 45W hoặc định mức chuẩn của Dell) để đảm bảo dòng điện nạp vào ổn định, tránh sử dụng các bộ sạc trôi nổi gây sốc điện cho mạch BMS.
- Duy trì chu kỳ xả định kỳ: Nếu thường xuyên cắm sạc cố định 24/7, hãy thiết lập giới hạn mức sạc tối đa (Custom Charge Limit) thông qua phần mềm Dell Power Manager ở mức 80% để giảm thiểu áp lực hóa học lên các cell pin.
4 Đặc quyền vàng khi lựa chọn dịch vụ tại VietITPro.vn:
1. Linh kiện chuẩn Zin OEM 100%: Cam kết nguồn gốc xuất xứ rõ ràng, chất lượng cell tiêu chuẩn cao, không dùng hàng lô kém chất lượng.
2. Quy trình công khai, minh bạch tuyệt đối: Khách hàng trực tiếp quan sát toàn bộ quá trình kỹ thuật viên tháo lắp, kiểm tra và thay thế pin ngay tại bàn kỹ thuật.
3. Chính sách bảo hành vàng 1 đổi 1: Bảo hành toàn diện 12 tháng đối với mọi lỗi kỹ thuật từ nhà sản xuất, hỗ trợ xử lý nhanh chóng không mất thời gian chờ đợi lâu.
4. Hậu mãi tận tâm - Miễn phí dịch vụ bảo dưỡng: Miễn phí hoàn toàn công vệ sinh toàn bộ máy, thay keo tản nhiệt cao cấp định kỳ cho mọi khách hàng sử dụng dịch vụ thay pin tại trung tâm.
Mọi chi tiết tư vấn kỹ thuật và đặt lịch sửa chữa xin vui lòng liên hệ trực tiếp với đội ngũ chuyên gia tại Trung tâm Nghiên cứu & Sửa chữa VietITPro.vn.
