Trong hệ sinh thái máy tính xách tay hiện đại, dòng Asus ExpertBook đã khẳng định vị thế là "người đồng hành" không thể thay thế của giới doanh nhân và chuyên gia kỹ thuật nhờ độ bền chuẩn quân đội MIL-STD 810H và thiết kế siêu di động. Tuy nhiên, màn hình – linh kiện truyền tải 100% thông tin giữa máy tính và người dùng – lại là bộ phận mỏng manh và dễ tổn thương nhất trước các tác động vật lý hoặc sự cố xung đột điện áp.
Vn, tôi nhận thấy rằng việc thay thế màn hình cho ExpertBook trong năm 2026 không đơn thuần là tháo lắp cơ học. Sự chuyển dịch từ công nghệ LED Backlight truyền thống sang OLED NanoEdge, cùng với việc tích hợp các cảm biến tiệm cận và camera hồng ngoại (IR) ngay trên cụm panel, đòi hỏi một quy trình kỹ thuật cực kỳ khắt khe. Bài viết này là thành quả của hàng ngàn giờ nghiên cứu và sửa chữa thực tế, nhằm cung cấp cho quý khách hàng và các kỹ thuật viên một cái nhìn thấu đáo, chuyên sâu nhất về quy trình phục hồi hiển thị cho dòng máy cao cấp này.
1. Phân Tích Nguyên Lý Hoạt Động & Cấu Trúc Vi Mạch Linh Kiện

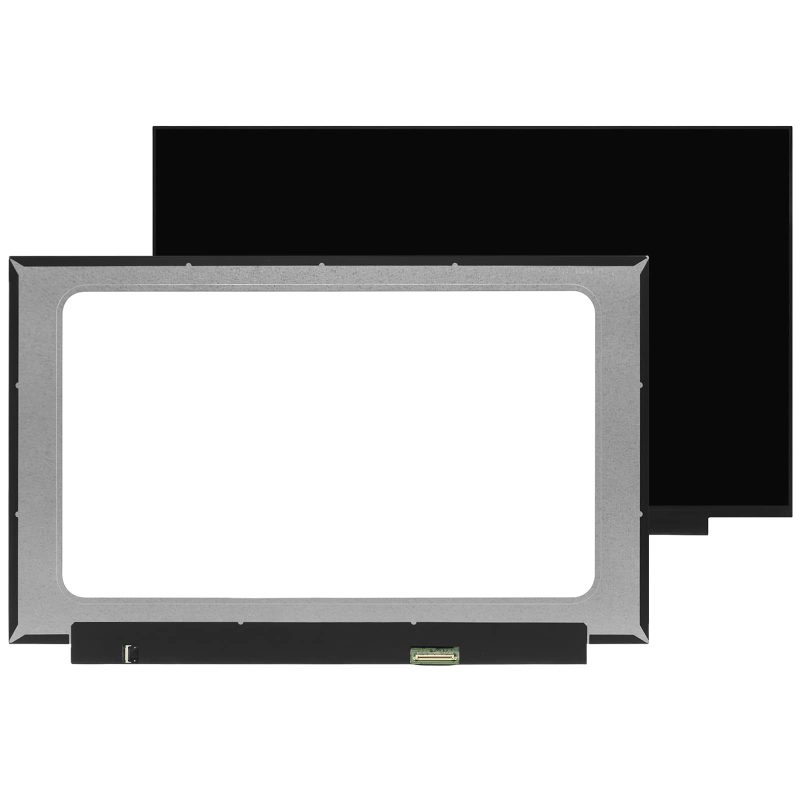

Màn hình Asus ExpertBook (đặc biệt là các dòng B5, B7, B9) sử dụng chuẩn giao tiếp eDP (Embedded DisplayPort) tốc độ cao. Khác với các dòng laptop phổ thông, ExpertBook thường tích hợp các panel có độ phủ màu đạt 100% sRGB hoặc DCI-P3, đi kèm với IC điều khiển (T-CON) siêu mỏng tích hợp trực tiếp trên bảng mạch dẻo (COF - Chip on Film).
Sơ đồ khối và đường cấp nguồn
Hệ thống hiển thị trên ExpertBook hoạt động dựa trên sự phối hợp của ba khối chính:
1. Khối Logic (VDD): Thường sử dụng điện áp 3.3V được cấp từ IC nguồn chính trên mainboard thông qua cáp eDP. Điện áp này nuôi IC T-CON và các cổng logic trên panel.
2. Khối Cao áp (VLED): Đối với các dòng LED, điện áp này dao động từ 19V đến 25V (tùy model) để thắp sáng dải đèn nền. Với dòng OLED, mỗi pixel tự phát sáng, do đó hệ thống quản lý năng lượng (PMIC) trên panel sẽ phức tạp hơn nhiều để điều khiển từng diode hữu cơ.
3. Khối Tín hiệu: Bao gồm các cặp tín hiệu vi sai (Differential Pairs) truyền tải dữ liệu hình ảnh từ CPU/GPU. Tần số quét (Refresh Rate) càng cao (ví dụ 90Hz hoặc 120Hz trên các mẫu 2026) thì yêu cầu về độ sạch của tín hiệu và trở kháng đường truyền càng khắt khe.
Cơ chế tản nhiệt và vật lý
Asus sử dụng công nghệ NanoEdge để tối ưu viền màn hình. Điều này đồng nghĩa với việc các linh kiện như MOSFET chuyển mạch và cuộn cảm trên mạch T-CON phải chịu áp lực nhiệt lớn trong không gian hẹp. Nếu hệ thống tản nhiệt tổng thể của máy kém, nhiệt lượng từ CPU có thể lan truyền qua bản lề, làm lão hóa các lớp keo dẫn điện trên mạch COF, dẫn đến hiện tượng sọc màn hình kinh niên.
2. Dấu Hiệu Hư Hỏng Thực Tế & Phân Biệt Lỗi Phần Mềm vs Lỗi Phần Cứng
Trong quá trình tiếp nhận máy tại VietITPro, chúng tôi phân loại lỗi màn hình ExpertBook thành hai nhóm chính để có phương án xử lý tối ưu về chi phí cho khách hàng.
Lỗi Phần Cứng (Bắt buộc thay thế hoặc can thiệp vi mạch)
- Sọc Panel (Vertical/Horizontal Lines): Đây là hệ quả của việc đứt gãy các đường tín hiệu siêu nhỏ trên mạch COF hoặc lỗi IC Driver tích hợp trong kính. Lỗi này 99% không thể sửa chữa bằng phần mềm.
- Chảy mực (Bleeding/Ink Leak): Do tác động ngoại lực làm vỡ cấu trúc tinh thể lỏng hoặc lớp vật liệu OLED. Vết đen sẽ lan rộng theo thời gian do oxy hóa.
- Mất đèn nền (No Backlight): Màn hình vẫn có hình ảnh mờ khi soi đèn pin vào. Nguyên nhân thường do đứt cầu chì (Fuse) trên mạch T-CON hoặc hỏng cuộn cảm trong mạch nâng áp.
- Nháy màn hình (Flickering) do sụt áp: Đo dòng rò trên đường 3.3V cho thấy sự bất ổn định của IC PMIC trên panel.
Lỗi Phần Mềm & Firmware (Có thể khắc phục không cần thay màn)
- Xung đột Driver đồ họa: Gây ra hiện tượng rác hình (Artifacts) tương tự như hỏng VGA. Cần kiểm tra bằng cách xuất hình ra màn hình rời qua cổng HDMI/Thunderbolt 4. Nếu màn hình rời hiển thị bình thường, lỗi nằm ở panel hoặc cáp eDP.
- Lỗi BIOS/SMC: Đôi khi ExpertBook không nhận diện được màn hình sau khi cập nhật BIOS không đúng cách, dẫn đến mất hiển thị hoàn toàn.
- Chế độ Panel Self-Refresh (PSR): Một số lỗi firmware khiến tính năng tiết kiệm điện PSR gây ra hiện tượng đứng hình tạm thời.
3. Bảng So Sánh Chi Tiết: Linh Kiện Zin OEM Chính Hãng vs Linh Kiện Kém Chất Lượng
Việc lựa chọn linh kiện thay thế quyết định 90% tuổi thọ của máy sau sửa chữa. Tại VietITPro, chúng tôi chỉ sử dụng hàng Zin OEM hoặc hàng tháo máy chính hãng.
4. Quy Trình 6 Bước Đo Kiểm & Thay Thế Chuẩn Phòng Lab Kỹ Thuật VietITPro
Quy trình thay màn hình ExpertBook tại VietITPro được thực hiện trong môi trường kiểm soát tĩnh điện (ESD) nghiêm ngặt để bảo vệ các linh kiện bán dẫn nhạy cảm.
Bước 1: Khử tĩnh điện và Cách ly nguồn điện
Kỹ thuật viên đeo vòng tĩnh điện nối đất. Tiến hành tháo nắp đáy và ngắt kết nối Pin đầu tiên. Đây là bước quan trọng nhất; nếu không ngắt pin, dòng điện chờ vẫn duy trì trên mainboard, việc tháo cáp màn hình có thể gây phóng điện làm cháy IC SIO hoặc chipset.
Bước 2: Bóc tách khung viền (Bezel) bằng nhiệt độ kiểm soát
ExpertBook sử dụng keo dán cường lực siêu mỏng để cố định viền NanoEdge. Chúng tôi sử dụng máy khò nhiệt ở mức 80°C để làm mềm keo, sau đó dùng miếng nhựa chuyên dụng để tách viền, đảm bảo không làm trầy xước vỏ máy hay đứt cáp webcam.
Bước 3: Tháo Panel và Vệ sinh cổng eDP
Tháo các ốc cố định (nếu có) hoặc kéo dải keo "Stretch Release Adhesive" phía sau panel. Sau khi tháo màn cũ, kỹ thuật viên sử dụng dung dịch vệ sinh mạch điện tử chuyên dụng để làm sạch các chân tiếp xúc trên cáp eDP, loại bỏ oxy hóa.
Bước 4: Đo đạc thông số điện áp trước khi lắp ráp
Sử dụng đồng hồ vạn năng (Multimeter) đo trở kháng các đường nguồn VDD và VLED trên cáp. Đảm bảo không có hiện tượng chạm chập trước khi gắn màn hình mới vào hệ thống.
Bước 5: Lắp ráp và Kiểm tra Burn-in áp lực cao
Gắn màn hình mới, kết nối pin và khởi động máy vào môi trường WinPE. Chúng tôi chạy phần mềm kiểm tra điểm chết (Dead Pixel Test) và bài test stress-test hiển thị trong 30 phút để kiểm tra độ ổn định nhiệt của IC T-CON mới.
Bước 6: Cân chỉnh màu sắc (Calibration)
Sử dụng thiết bị chuyên dụng (như SpyderX) để cân chỉnh lại profile màu sắc, đảm bảo màn hình mới hiển thị đúng tiêu chuẩn màu sắc mà Asus đã thiết lập cho dòng ExpertBook.
5. Bảng Báo Giá Chi Tiết & Thời Gian Bảo Hành Từng Dòng Máy
Lưu ý: Giá dưới đây là giá tham khảo cho năm 2026, đã bao gồm công lắp đặt và bảo hành tận nơi.
6. Bảng Chẩn Đoán Lỗi Nhanh & Giải Pháp Kỹ Thuật
Dành cho các kỹ thuật viên hoặc người dùng muốn tự kiểm tra sơ bộ tình trạng máy.
7. Hướng Dẫn Bảo Dưỡng Kéo Dài Tuổi Thọ & 4 Đặc Quyền Vàng Tại VietITPro
Sau khi thay màn hình mới, việc vận hành đúng cách sẽ giúp linh kiện bền bỉ hơn, tránh lặp lại các sự cố đáng tiếc.
Khuyến nghị kỹ thuật:
1. Vệ sinh đúng cách: Tuyệt đối không xịt dung dịch tẩy rửa trực tiếp lên màn hình. Hơi ẩm có thể len lỏi xuống mạch COF ở cạnh dưới gây chập cháy. Hãy xịt vào khăn vi sợi (microfiber) rồi lau nhẹ nhàng.
2. Kiểm soát bản lề: Bản lề quá chặt sẽ tạo áp lực lên góc màn hình mỗi khi mở máy, dễ gây nứt kính hoặc hỏng cáp. Hãy mang máy đến VietITPro để nới lỏng bản lề định kỳ.
3. Tránh sốc nhiệt: Không để máy trong cốp xe hoặc dưới ánh nắng trực tiếp. Nhiệt độ cao làm biến dạng các lớp phim phân cực và giảm tuổi thọ diode OLED.
4. Sử dụng túi chống sốc: ExpertBook rất mỏng, áp lực từ các vật dụng trong balo có thể làm cấn màn hình vào bàn phím gây ra các vết "bầm" vĩnh viễn.
4 Đặc Quyền Vàng khi thay màn hình tại VietITPro.vn:
- Đặc quyền 1 - Minh bạch tuyệt đối: Khách hàng được xem trực tiếp toàn bộ quy trình thay thế. Chúng tôi ký tên lên linh kiện cũ và mới để đảm bảo tính trung thực.
- Đặc quyền 2 - Bảo hành "Siêu tốc": Trong thời gian bảo hành, nếu phát hiện lỗi nhà sản xuất (điểm chết, sọc...), chúng tôi thay mới ngay lập tức trong 30 phút, không giữ máy chờ đợi.
- Đặc quyền 3 - Vệ sinh & Tra keo tản nhiệt miễn phí: Khi thay màn hình, máy của bạn sẽ được bảo dưỡng tổng thể, tra keo tản nhiệt gốm cao cấp để đảm bảo hệ thống hoạt động mát mẻ nhất.
- Đặc quyền 4 - Hỗ trợ kỹ thuật trọn đời: Mọi thắc mắc về phần mềm, tối ưu hóa hiển thị sau khi thay thế đều được đội ngũ kỹ sư hỗ trợ miễn phí qua Teamview hoặc trực tiếp tại cửa hàng.
VietITPro không chỉ bán linh kiện, chúng tôi cung cấp giải pháp kỹ thuật tiêu chuẩn Lab để hồi sinh chiếc Asus ExpertBook của bạn một cách hoàn hảo nhất. Nếu bạn đang gặp bất kỳ vấn đề gì về hiển thị, hãy liên hệ ngay với chúng tôi để được tư vấn chuyên sâu.
