Trên một bo mạch chủ laptop hiện đại có hàng nghìn linh kiện điện tử với kích thước và chức năng khác nhau. Việc nhận biết đúng từng loại linh kiện là nền tảng quan trọng giúp kỹ thuật viên chẩn đoán chính xác nguyên nhân gây lỗi và lựa chọn phương án sửa chữa phù hợp.
Bài viết dưới đây của VIETITPRO sẽ tổng hợp những linh kiện điện tử phổ biến trên laptop, giải thích chức năng, dấu hiệu hư hỏng và các lưu ý trong quá trình kiểm tra thực tế.
Tổng quan về linh kiện điện tử trên laptop
Mainboard laptop là sự kết hợp của nhiều khối mạch như nguồn, xử lý, bộ nhớ, giao tiếp và điều khiển. Mỗi khối đều được cấu thành từ các linh kiện điện tử chuyên biệt, phối hợp với nhau để đảm bảo máy tính hoạt động ổn định.
Điện trở (Resistor)
Chức năng
Điện trở có nhiệm vụ hạn dòng, chia áp, kéo lên (Pull-up), kéo xuống (Pull-down), tạo tín hiệu điều khiển và bảo vệ các mạch điện.
Dấu hiệu hư hỏng
-
Đứt mạch.
-
Thay đổi giá trị điện trở.
-
Cháy do quá dòng.
-
Oxy hóa chân linh kiện.
Khi đo điện trở trên mainboard, nên tham khảo sơ đồ mạch (Schematic) để tránh nhầm lẫn giữa giá trị linh kiện và ảnh hưởng của các mạch mắc song song.
Tụ điện (Capacitor)
Chức năng
Tụ điện giúp lọc nhiễu, ổn định điện áp, tích trữ năng lượng và giảm dao động trên các đường nguồn như 19V, 5V, 3.3V hay VCORE.
Dấu hiệu hư hỏng
-
Chập nguồn.
-
Rò điện.
-
Giảm điện dung.
-
Nứt hoặc bong khỏi bo mạch.
Tụ gốm SMD là nguyên nhân phổ biến gây chập đường nguồn trên laptop. Khi phát hiện đường nguồn có điện trở rất thấp, nên kiểm tra nhóm tụ gần IC nguồn hoặc MOSFET trước.
Cuộn cảm (Inductor)
Cuộn cảm thường xuất hiện trong các mạch nguồn xung, giúp lưu trữ năng lượng và kết hợp với tụ điện để tạo điện áp ổn định.
-
Có kích thước lớn hơn điện trở.
-
Đặt gần IC nguồn.
-
Thường được đánh dấu ký hiệu L trên bo mạch.
Diode
Vai trò
Diode cho phép dòng điện đi theo một chiều, được sử dụng trong các mạch bảo vệ, chỉnh lưu và chống ngược cực.
Các loại thường gặp
-
Diode chỉnh lưu.
-
Diode Schottky.
-
Diode Zener.
-
Diode TVS chống xung.
MOSFET
MOSFET là linh kiện quan trọng nhất trong các mạch nguồn laptop. Chúng hoạt động như công tắc điện tử tốc độ cao để đóng cắt và điều khiển dòng điện.
Ứng dụng
-
Mạch vào nguồn 19V.
-
Mạch sạc pin.
-

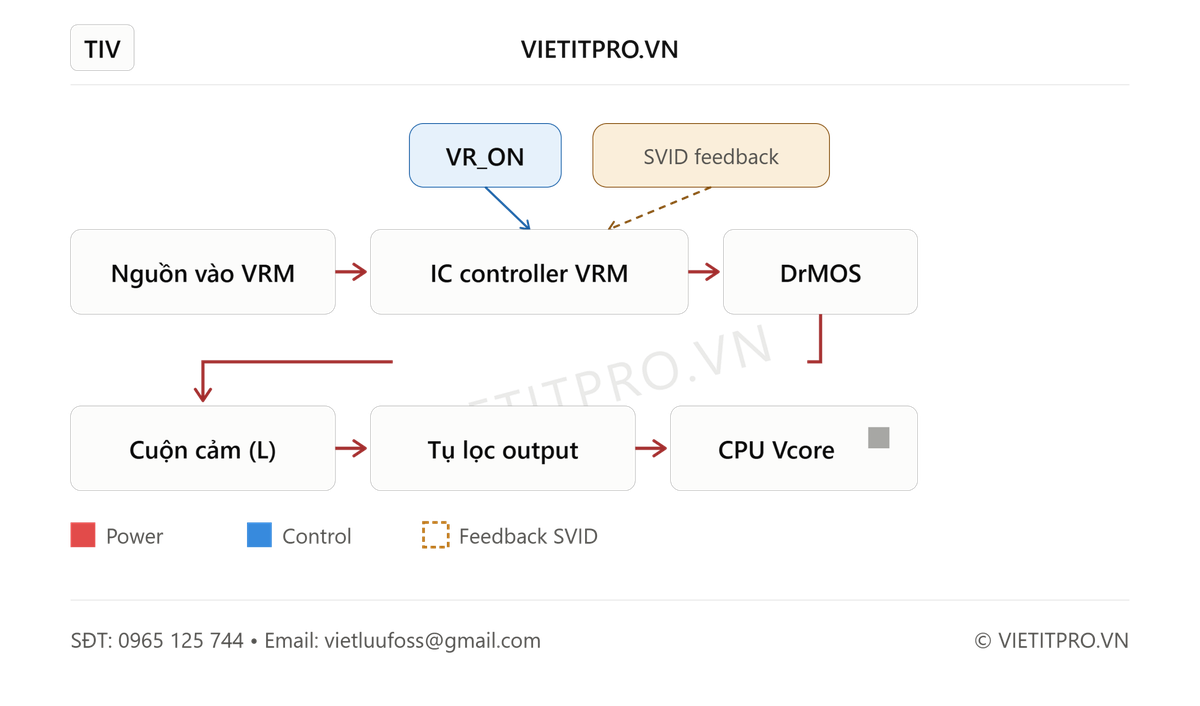

VRM CPU.
-
VRM GPU.
-
Mạch chuyển nguồn.
Không nên thay MOSFET ngay khi phát hiện chập. Cần xác định nguyên nhân gốc như IC điều khiển, tụ điện hoặc tải phía sau để tránh hỏng lặp lại.
IC nguồn (Power Management IC)
IC nguồn điều khiển toàn bộ quá trình tạo điện áp trên laptop.
-
Điều khiển MOSFET.
-
Tạo nguồn 3.3V và 5V.
-
Điều khiển sạc pin.
-
Giám sát bảo vệ nguồn.
IC BIOS
BIOS lưu chương trình khởi động của hệ thống. Nếu BIOS bị lỗi hoặc dữ liệu bị hỏng, laptop có thể không khởi động hoặc không hiển thị hình ảnh.
Dấu hiệu lỗi BIOS
-
Không lên hình.
-
Khởi động lặp.
-
Không nhận CPU hoặc RAM.
-
Treo logo.
IC EC (Embedded Controller)
EC là bộ điều khiển trung tâm quản lý nhiều chức năng của laptop.
-
Điều khiển nút nguồn.
-
Quản lý bàn phím.
-
Điều khiển quạt.
-
Điều khiển sạc pin.
-
Quản lý trình tự khởi động.
CPU, PCH và RAM
| Linh kiện | Chức năng chính | Dấu hiệu hư hỏng |
|---|---|---|
| CPU | Xử lý dữ liệu | Không khởi động, quá nhiệt |
| PCH | Quản lý giao tiếp hệ thống | Không nhận thiết bị ngoại vi |
| RAM | Lưu dữ liệu tạm thời | Màn hình đen, lỗi khởi động |
Các đầu nối và cổng giao tiếp
Bên cạnh các IC và linh kiện nguồn, laptop còn sử dụng nhiều đầu nối quan trọng.
-
Jack nguồn DC.
-
Socket CPU.
-
Khe RAM.
-
Đầu nối pin.
-
Đầu nối màn hình LCD/eDP.
-
Cổng USB.
-
HDMI.
-
LAN.
-
Audio.
-
SSD M.2.
Mẹo nhận biết nhanh linh kiện trên mainboard
-
R: Điện trở.
-
C: Tụ điện.
-
L: Cuộn cảm.
-
D: Diode.
-
Q: MOSFET hoặc Transistor.
-
U: IC.
-
F: Cầu chì.
Kỹ thuật viên nên kết hợp quan sát ký hiệu in trên PCB với sơ đồ Schematic và Boardview để xác định chính xác loại linh kiện, tránh thay nhầm hoặc đo sai vị trí.
Kết luận
Hiểu rõ các linh kiện điện tử phổ biến trên laptop là bước đầu tiên để trở thành một kỹ thuật viên sửa chữa chuyên nghiệp. Khi nắm được chức năng, nguyên lý hoạt động và dấu hiệu hư hỏng của từng linh kiện như điện trở, tụ điện, MOSFET, IC nguồn, BIOS hay EC, việc chẩn đoán sẽ nhanh hơn, chính xác hơn và hạn chế tối đa việc thay thế linh kiện không cần thiết. VIETITPRO luôn đồng hành cùng kỹ thuật viên với những kiến thức chuyên sâu và kinh nghiệm thực tế trong lĩnh vực sửa chữa laptop.
