Tiếng va đập mạnh xuống sàn nhà cứng không chỉ để lại vết móp nham nhở trên lớp vỏ hợp kim nhôm hay nhựa của chiếc laptop gaming đắt tiền, mà bên trong lớp bo mạch chủ (mainboard), một cơn địa chấn vi mô vừa diễn ra. Khi một cỗ máy nặng từ 2 đến 3 kg rơi từ độ cao 80cm xuống đất, năng lượng động học khổng lồ được truyền trực tiếp qua khung máy, dồn ứ vào các góc bo mạch, các khe cắm socket linh kiện và các đế BGA (Ball Grid Array) của GPU, CPU. Tại VietITPro.vn, chúng tôi tiếp nhận hàng chục ca máy rơi vỡ mỗi tuần với các triệu chứng tưởng chừng không liên quan: máy không nhận card màn hình rời, sọc hình, treo logo, hoặc hoàn toàn mất nguồn kích. Bản chất của những pan bệnh này nằm sâu bên dưới lớp nhựa đen của socket và hàng trăm viên bi chì vi mô đã bị xé rách hoặc rạn nứt cấu trúc tinh thể.
Giải phẫu cơ học va đập: Khi bo mạch chịu lực uốn cong đàn hồi và ứng suất điểm
Mainboard laptop hiện đại không phải là một khối kim loại đặc khít mà là một tấm nền composite nhiều lớp (multi-layer PCB) chứa các sợi thủy tinh ép nhựa epoxy, bên trong đan xen hàng nghìn đường mạch đồng siêu nhỏ (micro-traces) dày chưa bằng một phần ba sợi tóc. Khi xảy ra va đập, hiện tượng uốn cong cơ học (PCB flexing) đột ngột xuất hiện.
Các linh kiện có trọng lượng lớn và diện tích mặt đáy rộng như chip GPU rời (NVIDIA RTX series), PCH (Platform Controller Hub), hoặc Socket CPU loại lật LGA (Land Grid Array) chịu lực quán tính lớn nhất. Trong khi phần thân chip muốn giữ nguyên quán tính chuyển động, bo mạch chủ bên dưới lại bị giữ lại bởi khung vỏ. Sự giằng xé này tạo ra ứng suất cắt (shear stress) tập trung tối đa vào các điểm tiếp giáp bằng hợp kim hàn chì (thường là hợp kim không chì SAC305 - Tin/Silver/Copper).
Chẩn đoán chuyên sâu: Phân biệt hở chân BGA, nứt socket và đứt mạch ngầm lớp trong
Không thể dùng mắt thường để phán đoán lỗi phần cứng sau va đập. Một kỹ thuật viên sửa chữa bo mạch (PCB) chuyên nghiệp tại VietITPro.vn phải tuân thủ quy trình chẩn đoán 4 bước để khoanh vùng chính xác vị trí tổn thương trước khi can thiệp khò hàn.
Bước 1: Kiểm tra ngoại quan dưới kính hiển vi quang học công suất cao
Sử dụng kính hiển vi soi nổi (stereo microscope) phóng đại từ 20x đến 45x để quan sát các góc của chip GPU và các tụ lọc nguồn xung quanh. Nếu thấy các vết nứt chân chim (micro-cracks) tại rìa các viên bi chì, hoặc lớp sơn xanh (soldermask) bị rạn dọc theo đường đi của mạch đồng, đó là dấu hiệu của ứng suất uốn cơ học vượt giới hạn đàn hồi của vật liệu.
Bước 2: Đo đạc tổng trở đường tín hiệu (Diode Mode Testing)
Sử dụng đồng hồ vạn năng kỹ thuật số (DMM) ở chế độ đo diode để kiểm tra tổng trở (resistance to ground) tại các chân tín hiệu quan trọng như PCIe lanes, đường dữ liệu RAM (DQ/DQS), hoặc các đường giao tiếp SMBus.
- Nếu một chân tín hiệu trên GPU đo được giá trị "OL" (Open Loop - hở mạch) thay vì mức sụt áp chuẩn từ 0.35V đến 0.65V, chắc chắn chân tiếp xúc giữa chip và mainboard đã bị đứt.
- Trường hợp tổng trở dao động bất thường hoặc chạm chập (0.000V), nguyên nhân có thể do các viên bi chì bị chập vào nhau do lực ép quá mạnh làm bẹp chân chì.
Bước 3: Kiểm tra tính toàn vẹn đường mạch bằng kỹ thuật Thermal Imaging (Camera nhiệt)
Khi kích nguồn một chiếc laptop bị đứt mạch ngầm cấp nguồn cốt lõi, dòng điện không đi qua được tải sẽ gây tích tụ nhiệt tại điểm đứt hoặc làm sụt áp trên các đường mạch cấp trước. Camera nhiệt FLIR sẽ chỉ ra chính xác vị trí tụ hóa bị nóng cục bộ hoặc khu vực mạch ngầm bị tăng điện trở suất do đứt gãy một phần tiết diện đồng.
Bước 4: Kiểm tra độ phẳng và biến dạng của PCB (PCB Warpage Check)
Đặt bo mạch lên bàn thấu kính phẳng chuyên dụng kết hợp thước đo khe hở lá thép. Nếu độ võng của PCB vượt quá 0.5mm trên tổng chiều dài 200mm, việc chỉ đóng lại chip (reflow) là vô nghĩa vì các chân tiếp xúc không thể chạm đều vào các pad đồng. Bắt buộc phải tiến hành ép nhiệt phẳng lại bo mạch trước khi thực hiện công đoạn reballing.
Kỹ thuật đóng lại chip chuyên sâu (Reballing BGA) cho GPU và PCH chịu chấn động
Khi va đập làm hở chân socket hoặc bứt chân BGA, việc khò nóng tản nhiệt hay dùng máy khò cầm tay thổi gió nóng (thường gọi là "hút chì" hay "đóng chip thủ công bằng tay") là phương pháp phá hủy bo mạch nhanh nhất. Nhiệt độ không kiểm soát sẽ làm phồng rộp lớp nhựa PCB (measling) và làm cong vênh lưng chip silicon.
uy trình Reballing chuẩn công nghiệp tại VietITPro.vn
1. Tách chip (De-soldering): Sử dụng máy hàn BGA trạm hồng ngoại (IR BGA Rework Station) với biểu đồ nhiệt độ (thermal profile) được lập trình riêng biệt cho từng loại chip (chì nhiệt độ cao không chì SAC305 có nhiệt độ nóng chảy khoảng 217°C - 220°C). Quá trình gia nhiệt đáy (bottom preheat) đều đặn lên 160°C trước khi cấp nhiệt đỉnh (top heater) giúp tránh sốc nhiệt làm nứt die silicon bên trong.

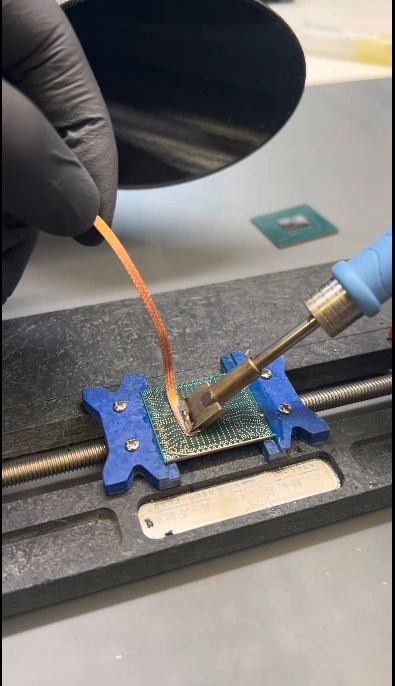

2. Làm sạch chân đế (Pad Cleaning): Sau khi nhấc chip ra khỏi mainboard, bề mặt pad trên bo mạch và lưng chip xuất hiện các phần chì thừa gồ ghề. Kỹ thuật viên sử dụng mỏ hàn chuyên dụng kết hợp bấc hút chì (desoldering braid) tẩm nhựa thông dung môi cao cấp để làm phẳng hoàn toàn các pad đồng. Tuyệt đối không dùng lực tì mạnh làm bay pad (uprooted pad).
3. PhủFlux và Đặt Lưới Bi (Stenciling): Đặt mặt lưng chip ngửa lên, áp khuôn lưới thép không gỉ (laser-cut stencil) đúng chủng loại mã chip (ví dụ: NVIDIA AD106, GA106, SRGKW...). Dùng bay cao su gạt đều hợp kim hàn dạng kem (solder paste type 4 hoặc type 5) lấp đầy các lỗ lưới.
4. Gia nhiệt tạo hình bi (Reflow Stencil): Dùng máy khò nhiệt chuyên dụng thổi đều tay ở nhiệt độ chuẩn 240°C để các hạt kim loại trong kem hàn ngấu lại với nhau, tạo thành các viên bi cầu hoàn hảo, đều đặn về kích thước.
5. Hàn gắn chip lên Mainboard (Placement & Soldering): Canh chỉnh tâm chip tuyệt đối chính xác với các đường chỉ định vị trắng trên mainboard. Đưa lên trạm hàn BGA chạy lại profile nhiệt chuẩn xác để các viên bi chảy đều và tự động căn chỉnh (self-alignment effect) vào các pad đồng của mainboard nhờ sức căng bề mặt của dung dịch trợ hàn (flux).
Kỹ thuật câu dây vi phẫu (Micro-Jumpering): Giải cứu đường mạch ngầm đứt gãy
Không phải lúc nào lỗi cũng nằm ở các chân linh kiện lớn. Trong nhiều trường hợp va đập mạnh, lực uốn cơ học làm đứt các đường mạch ngầm (internal traces) chạy chìm bên dưới các lớp nhựa của bo mạch, hoặc làm bứt đứt các chân đồng (pad lifting) ngay tại vị trí tiếp xúc của Socket CPU hoặc các chip quản lý nguồn nhỏ gọn. Lúc này, kỹ thuật câu dây vi phẫu bằng kính hiển vi là cứu cánh duy nhất.
Chi tiết thao tác kỹ thuật vi phẫu thực tế
1. Cạo lớp phủ bảo vệ (Soldermask Ablation): Đường mạch đồng trên laptop hiện đại có chiều rộng chỉ khoảng 0.07mm đến 0.1mm. Kỹ thuật viên phải dùng mũi dao mổ nhãn hiệu Swann-Morton số 11 dưới kính hiển vi để cạo nhẹ lớp sơn xanh cách điện, để lộ ra đoạn đồng sáng bóng dài chưa tới 0.5mm. Thao tác này đòi hỏi sự tĩnh lặng tuyệt đối của cổ tay và sự kiểm soát lực hoàn hảo, vì chỉ cần lệch tay một chút là sẽ cắt đứt luôn các mạch lân cận.
2. Sử dụng dây đồng chuyên dụng (Enamelled Copper Wire): Tuyệt đối không dùng dây điện thông thường. Phải sử dụng sợi dây đồng siêu nhỏ có lớp men cách điện bảo vệ bên ngoài. Lớp men này sẽ tự động cháy và bốc hơi khi tiếp xúc với nhiệt độ mũi hàn (khoảng 320°C - 350°C), giúp mối hàn bám dính chắc chắn vào lõi đồng mà không gây chạm chập với các vùng xung quanh.
3. Cố định cơ học bằng keo UV: Sợi dây đồng sau khi câu nối cực kỳ mỏng manh và dễ bị đứt trở lại nếu laptop tiếp tục chịu rung động trong quá trình sử dụng. Do đó, kỹ thuật viên bắt buộc phải bơm một lớp keo chống nhiễu/keo quang hóa UV phủ kín toàn bộ đoạn dây vừa câu, sau đó dùng đèn pin tia UV chiếu trong 30 giây để keo đóng rắn hoàn toàn thành một lớp giáp bảo vệ cứng chắc.
Khắc phục lỗi hở chân Socket CPU (LGA) và Socket RAM sau va đập
Các dòng laptop gaming hiện đại (như ASUS ROG, MSI Raider, Lenovo Legion) sử dụng CPU dạng Socket LGA thay vì hàn chết (BGA) trên bo mạch để tối ưu hiệu năng tản nhiệt và dễ dàng nâng cấp. Tuy nhiên, cấu trúc socket LGA gồm hàng nghìn chân kim loại dạng lò xo (spring pins) tì sát vào các đế tiếp xúc (pads) mạ vàng dưới đáy CPU.
Khi laptop rơi móp góc, khung nhôm hoặc nhựa bao bọc xung quanh socket bị biến dạng, kéo theo phần đế nhựa của socket dịch chuyển vi mô. Hậu quả là:
- Một số chân kim lò xo bị bẹp dí, mất tính đàn hồi, không chạm được vào đáy CPU.
- Lực ép của thanh ngàm khóa socket (load plate) bị lệch tâm, khiến CPU bị kênh nhẹ ở một góc.
uy trình phục hồi Socket LGA chuyên nghiệp
1. Tháo rời khung ngàm và kiểm tra socket dưới kính hiển vi: Phát hiện các chân kim lò xo bị lệch hướng, chéo nhau hoặc gãy rụng.
2. Nắn chỉnh chân kim (Pin Straightening): Sử dụng kim y tế siêu nhỏ được mài nhọn đặc biệt hoặc đầu nhíp kẹp siêu mịn (anti-static tweezers) để khéo léo gạt, nắn từng chân kim lò xo về lại đúng hình dáng, độ cao và góc nghiêng tiêu chuẩn. Đây là công việc đòi hỏi sự tỉ mỉ bậc nhất, thời gian hoàn thành một socket có thể mất từ 1 đến 3 giờ đồng hồ.
3. Thay thế socket mới (Socket Replacement): Trong trường hợp quá nhiều chân kim bị gãy hoặc đế nhựa socket đã bị biến dạng nhiệt/cơ học nghiêm trọng, việc nắn chỉnh không mang lại độ tin cậy lâu dài. Kỹ thuật viên sẽ sử dụng máy khò nhiệt chuyên dụng tháo bỏ toàn bộ socket cũ, làm sạch chân trên mainboard và tiến hành đóng mới một Socket LGA chính hãng bằng công nghệ hàn khí nung chuẩn xác.
Kiểm tra chất lượng sau sửa chữa (Stress Testing & Quality Control)
Một bo mạch sau khi đã được Reballing GPU, câu mạch ngầm vi phẫu hoặc phục hồi Socket chưa thể coi là hoàn thiện nếu chưa vượt qua các bài kiểm tra khắc nghiệt (Stress Testing) tại VietITPro.vn.
Giải đáp thắc mắc thực tế (FAQ) cho chủ máy và kỹ thuật viên
1. Laptop rơi móp góc nặng, mang đi bảo hành hãng thường báo thay thế toàn bộ Mainboard với chi phí rất cao. Tại sao VietITPro.vn lại sửa được bằng cách Reballing và câu mạch?
Trả lời: Các trung tâm bảo hành hãng (Authorized Service Center) hoạt động theo chính sách thay thế cụm linh kiện (Modular Replacement) nhằm đảm bảo tốc độ và tiêu chuẩn nguyên bản tuyệt đối từ nhà máy, họ không có chính sách sửa chữa bo mạch (PCB) cấp độ linh kiện (component-level repair). Tại VietITPro.vn, với trang thiết bị trạm hàn BGA hồng ngoại cao cấp, kính hiển vi quang học và tay nghề kỹ sư lâu năm, chúng tôi can thiệp chính xác vào vị trí hỏng hóc (chỉ vài milimet trên tổng số hàng nghìn linh kiện), giúp khách hàng tiết kiệm từ 70% đến 80% chi phí so với việc thay mới toàn bộ bo mạch chủ.
2. Sau khi đóng lại chip (Reballing) hoặc câu dây vi phẫu, độ bền của máy có bị giảm đi so với ban đầu không?
Trả lời: Nếu quy trình kỹ thuật được thực hiện đúng chuẩn (kiểm soát nhiệt độ profile chuẩn, sử dụng thiếc hàn chất lượng cao chứa hàm lượng Bismuth/Silver phù hợp, cố định mối câu bằng keo UV chuyên dụng), độ bền của khu vực sửa chữa hoàn toàn có thể đạt 90% đến 95% so với bo mạch nguyên bản xuất xưởng. Tuy nhiên, vì máy đã từng chịu chấn thương cơ học mạnh, khách hàng nên trang bị túi chống sốc dày dặn và hạn chế tối đa các va đập tương tự trong tương lai.
3. Làm thế nào để phòng ngừa tình trạng hở chân BGA và đứt mạch ngầm khi sử dụng laptop trong môi trường di chuyển nhiều?
Trả lời:
- Luôn sử dụng balo chống sốc chuyên dụng có lớp đệm khí dày ở phần đáy và các góc.
- Tránh để laptop trong cốp xe máy - nơi chịu các dao động tần số cao liên tục làm suy yếu các mối hàn BGA theo thời gian.
- Khi không sử dụng, hãy tắt hẳn nguồn (Shut down) thay vì để chế độ ngủ (Sleep) khi di chuyển, vì ổ cứng SSD và quạt tản nhiệt vẫn có thể hoạt động nếu máy bị cấn phím kích hoạt trong balo, kết hợp với va đập sẽ dễ gây tổn thương linh kiện.
Lời kết từ Kỹ Sư VietITPro
Sửa chữa phần cứng laptop cấp độ vi mạch sau những tai nạn va đập, rơi rớt không đơn thuần là công việc của sức lao động, mà là sự kết hợp tinh tế giữa kiến thức vật lý vật liệu, cơ học ứng suất và sự khéo léo tuyệt đối của đôi tay người thợ. Tại VietITPro.vn, mỗi đường mạch được câu lại, mỗi viên bi chì BGA được tái tạo đều minh chứng cho cam kết hồi sinh những cỗ máy tưởng chừng đã phải bỏ đi. Nếu chiếc laptop yêu quý của bạn không may gặp nạn rơi vỡ móp góc, hãy mang đến với chúng tôi để được chẩn đoán trung thực, giải pháp tối ưu và sự chăm sóc kỹ thuật tận tâm nhất tại TP.HCM.
