Tác giả: Viet Luu (Kỹ Sư VietITPro)
Đơn vị: Phòng Lab Công Nghệ Cao VietITPro
1. Dẫn nhập chuyên sâu về hạ tầng Ethernet vật lý
Trong hệ sinh thái phần cứng vi mạch và mạng doanh nghiệp hiện đại, công nghệ Ethernet không đơn thuần là một giao thức truyền dữ liệu thuộc Tầng 2 (Data Link Layer) của mô hình OSI. Ở góc độ của một kỹ sư thiết kế hệ thống và phần cứng, Ethernet là một chuỗi liên tục các biến đổi tín hiệu phức tạp: từ các luồng bit dữ liệu số trong vi xử lý, đi qua các bộ điều khiển MAC (Media Access Control), bộ chuyển đổi tín hiệu số sang analog (PHY transceiver), các biến khối cách ly (Isolation Transformers), các chân tiếp xúc mạ vàng trên cổng kết nối RJ45 hoặc lồng quang SFP, cho đến môi trường truyền dẫn vật lý là cáp đồng xoắn đôi (UTP/STP) hoặc sợi quang (Fiber Optic).
Sự phát triển của Ethernet từ tốc độ 10 Mbps (10BASE-T) truyền thống lên đến các chuẩn tốc độ siêu cao 10G, 40G, 100G và 400G đòi hỏi sự cải tiến toàn diện về cả thiết kế phần cứng vi mạch, thuật toán xử lý tín hiệu số (DSP) ở tầng vật lý (PHY), cũng như phương pháp luận trong chẩn đoán và bảo trì hạ tầng mạng. Bài chuyên luận này từ Phòng Lab VietITPro sẽ mổ xẻ tường tận các khía cạnh kỹ thuật từ cấu trúc phần cứng, sơ đồ khối, thông số đo kiểm thực tế cho đến các pan bệnh hóc búa thường gặp tại các trung tâm dữ liệu và hệ thống mạng công nghiệp.
2. Kiến trúc phần cứng và sơ đồ khối hệ thống Ethernet Interface
Để hiểu rõ cách một gói tin (packet) rời khỏi bo mạch chủ (Mainboard) và bay đi qua hạ tầng mạng, chúng ta cần phân tích cấu trúc phần cứng của một cổng Ethernet tiêu chuẩn trên thiết bị mạng doanh nghiệp hoặc máy chủ hiệu năng cao.
2.1. Sơ đồ khối phần cứng cổng Ethernet (Base-T Copper Interface)
COMMAND PROMPT / TERMINAL
- MAC Controller (Media Access Control): Thường được tích hợp sẵn bên trong SoC, FPGA hoặc chip chuyển mạch (Switch ASIC). Đảm nhận việc đóng gói khung dữ liệu (framing), kiểm tra lỗi CRC, điều khiển luồng (Flow Control) và giao tiếp với PHY qua các bus chuẩn như RGMII (Reduced Gigabit Media Independent Interface) hoặc SGMII (Serial Gigabit Media Independent Interface).
- PHY Transceiver (Physical Layer Chip): Trái tim của tầng vật lý. Chip PHY chuyển đổi các dòng dữ liệu song song từ MAC thành dòng dữ liệu nối tiếp, thực hiện việc mã hóa đường truyền (Line Coding như MLT-3, PAM-5, PAM-16), bù suy hao biên độ (Equalization) và khử tiếng vọng (Echo Cancellation) bằng bộ lọc số thích ứng.
- Mạng điện trở - tụ điện kết thúc (Termination Network): Đảm bảo khớp trở kháng đặc tính (Characteristic Impedance) của đường truyền ở mức , triệt tiêu các sóng phản xạ gây lỗi bit.
- Biến áp xung (Pulse Transformer / Isolation Magnetics): Cung cấp khả năng cách ly điện áp cách điện lên đến 1.5kV - 2kV giữa thiết bị và môi trường cáp bên ngoài, bảo vệ hệ thống khỏi dòng điện rò, sét lan truyền (surge) và nhiễu vòng lặp đất (ground loop).
- Cổng RJ45 kết hợp đèn báo LED: Tích hợp sẵn LED Link/Activity để hiển thị trạng thái kết nối vật lý và tốc độ truyền dẫn theo thời gian thực thông qua các chân điều khiển riêng từ chip PHY.
3. Các loại cổng kết nối vật lý và chuẩn giao tiếp hạ tầng
Hạ tầng mạng hiện đại phân chia rõ rệt giữa hai môi trường truyền dẫn chính: cáp đồng (Copper) và cáp quang (Fiber Optic). Việc lựa chọn sai chuẩn kết nối sẽ gây ra suy hao công suất quang hoặc suy giảm tín hiệu điện nghiêm trọng.

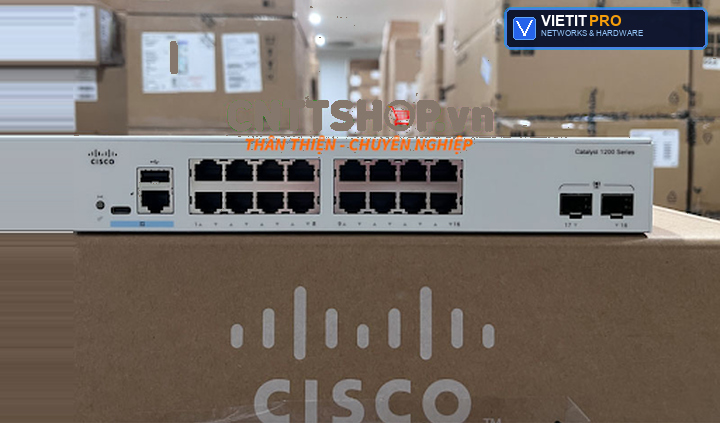

3.1. Cổng RJ45 (Registered Jack 48/45) và cáp xoắn đôi
- Cấu tạo vật lý: Gồm 8 vị trí chân tiếp xúc (pins). Các chân được mạ vàng dày (thường từ 30 đến 50 micro-inches) để chống ăn mòn oxy hóa trong môi trường công nghiệp.
- Chuẩn cáp Cat5e, Cat6, Cat6A, Cat8:
- Cat5e: Băng thông 100 MHz, hỗ trợ tối đa 1Gbps (1000BASE-T) ở cự ly 100 mét.
- Cat6: Băng thông 250 MHz, hỗ trợ 1Gbps và 10Gbps (10GBASE-T ở cự ly ngắn dưới 55 mét). Có rãnh khía trung tâm (Spline) để giảm nhiễu xuyên âm cận (NEXT).
- Cat6A: Băng thông 500 MHz, hỗ trợ 10GBASE-T trọn vẹn ở cự ly 100 mét, có lớp bọc chống nhiễu tổng thể (F/UTP hoặc S/FTP).
- Cat8: Băng thông lên đến 2000 MHz, hỗ trợ 25G/40GBASE-T cho cự ly ngắn trong trung tâm dữ liệu (Data Center Top-of-Rack).
3.2. Khe cắm quang học (SFP, SFP+, QSFP+, QSFP28)
- SFP (Small Form-factor Pluggable): Hỗ trợ tốc độ đến 1 Gbps (1000BASE-SX/LX).
- SFP+ (Enhanced SFP): Đẩy băng thông lên 10 Gbps (10GBASE-SR/LR/ER).
- QSFP+ / QSFP28: Hỗ trợ 40 Gbps và 100 Gbps thông qua việc ghép kênh 4 kênh quang độc lập (Lane aggregation).
- Cơ chế truyền dẫn quang: Sử dụng bước sóng ánh sáng (850nm cho đa mốt - Multi-mode qua sợi OM3/OM4; 1310nm / 1550nm cho đơn mốt - Single-mode qua sợi OS2). Tín hiệu điện từ switch được chuyển đổi thành tín hiệu quang thông qua module quang (Optical Transceiver) chứa các diode Laser (VCSEL hoặc DFB) và PIN photodiode thu quang.
4. Giao thức truyền dẫn, cơ chế phát hiện lỗi và quản lý tầng liên kết
Hệ thống Ethernet hoạt động dựa trên các nguyên lý điều khiển truy nhập đường truyền và xử lý lỗi vô cùng chặt chẽ.
4.1. Từ CSMA/CD đến Full-Duplex thời gian thực
- CSMA/CD (Carrier Sense Multiple Access with Collision Detection): Công nghệ cũ áp dụng cho mạng Hub bán song phương (Half-Duplex). Các thiết bị lắng nghe đường truyền trước khi phát, nếu có xung đột (collision) xảy ra, chúng sẽ dừng phát và chờ một khoảng thời gian ngẫu nhiên theo thuật toán Backoff lũy thừa.
- Full-Duplex hiện đại: Sử dụng các thiết bị Switch trung tâm, cho phép truyền và nhận dữ liệu đồng thời trên các đôi dây riêng biệt (đối với cáp đồng) hoặc các sợi quang riêng biệt (đối với cáp quang). Triệt tiêu hoàn toàn xung đột gói tin và nâng cao hiệu suất băng thông đạt tới 98-99% lý thuyết.
4.2. Cơ chế kiểm tra lỗi khung dữ liệu (FCS - Frame Check Sequence)
Mỗi khung Ethernet kết thúc bằng trường FCS chứa mã băm CRC-32 (Cyclic Redundancy Check). Khi chip PHY nhận được dòng bit, nó tính toán lại mã CRC của toàn bộ khung (trừ phần Preamble). Nếu mã tính toán không khớp với trường FCS đi kèm, khung dữ liệu bị coi là lỗi (FCS Error / CRC Error) và bị loại bỏ ngay lập tức tại phần cứng mà không đưa lên hệ điều hành, buộc thiết bị nguồn phải truyền lại (Retransmission).
5. Phương pháp luận chẩn đoán phần cứng và đo kiểm chuyên sâu
Tại Phòng Lab VietITPro, việc chẩn đoán một sự cố hạ tầng Ethernet không dừng lại ở việc nhìn đèn LED trên thiết bị, mà phải đi sâu vào các thông số điện tử và quang học bằng thiết bị chuyên dụng.
5.1. Bảng thông số kỹ thuật điện áp, trở kháng và băng thông chuẩn
5.2. Quy trình 5 bước chẩn đoán bằng thiết bị chuyên dụng
Bước 1: Kiểm tra vật lý bên ngoài và tiếp xúc điện học
- Công cụ: Kính hiển vi quang học phóng đại cầm tay, Đồng hồ vạn năng VOM (Fluke 87V).
- Thao tác: Kiểm tra các chân đồng bên trong cổng RJ45 có bị cong vênh, gãy, hay bám bụi bẩn/oxy hóa muối đồng hay không. Đo thông mạch (Continuity Test) giữa các đầu cáp để đảm bảo không bị đứt ngầm các cặp chân 1-2, 3-6, 4-5, 7-8.
Bước 2: Phân tích dạng sóng và biên độ tín hiệu
- Công cụ: Máy hiện sóng số băng thông cao (Digital Storage Oscilloscope - DSO) có đầu dò vi sai (Differential Probe).
- Thao tác: Kẹp đầu dò vào các chân vi sai sau biến áp xung khi cổng đang truyền dữ liệu. Kiểm tra biên độ đỉnh (Peak-to-Peak Voltage), thời gian sườn lên/xuống (Rise/Fall Time) và hiện tượng méo tín hiệu do phản xạ (Overshoot / Undershoot).
Bước 3: Kiểm tra chất lượng đường truyền cáp đồng diện rộng
- Công cụ: Máy đo kiểm cáp chuyên dụng (Fluke DSX CableAnalyzer).
- Thao tác: Thực hiện bài test Permanent Link hoặc Channel Link để đo lường các chỉ số: Length, Propagation Delay, Delay Skew, Insertion Loss, NEXT, PS-NEXT, Return Loss. Xác định chính xác khoảng cách từ vị trí đo đến điểm bị lỗi (Distance to Fault) bằng công nghệ TDR (Time-Domain Reflectometry).
Bước 4: Kiểm tra suy hao quang học hạ tầng cáp quang
- Công cụ: Máy đo suy hao quang OTDR (Optical Time-Domain Reflectometer) và bút soi quang VFL (Visual Fault Locator).
- Thao tác: Phát xung laser bước sóng 1310nm/1550nm vào sợi quang để vẽ biểu đồ tán xạ ngược (Backscatter Signature). Phát hiện chính xác vị trí mối hàn suy hao cao, đầu Connector bẩn, hoặc điểm sợi quang bị gập gẫy ngầm trong ống cống.
Bước 5: Giám sát trạng thái PHY qua câu lệnh CLI và thanh ghi MDI/MDIO
- Công cụ: Giao diện dòng lệnh (CLI) của thiết bị Switch/Router.
- Thao tác: Truy xuất sâu vào các thanh ghi của chip PHY thông qua chuẩn quản lý MDIO (Management Data Input/Output) để kiểm tra số lượng gói tin lỗi CRC, số lượng sự kiện liên kết rớt (Link Flap), và tỷ lệ lỗi bit thô (Pre-FEC BER).
6. Các pan bệnh thực tế, sai lầm phổ biến và quy trình xử lý triệt để
Trong quá trình vận hành hạ tầng mạng quy mô lớn, các kỹ sư thường xuyên đối mặt với những sự cố phần cứng nan giải. Dưới đây là phân tích chi tiết các pan bệnh thực tế từ thực tế phòng lab VietITPro.
6.1. Pan bệnh 1: Cổng Ethernet nhảy liên tục giữa 100Mbps và 1Gbps (Link Flapping)
- Triệu chứng: Đèn LED cổng RJ45 nhấp nháy liên tục, kết nối mạng ngắt quãng mỗi vài phút, log hệ thống báo
GigabitEthernet0/1 changed state to down, then up. - Nguyên nhân cốt lõi:
- Cáp mạng chỉ bấm đủ 4 sợi (1-2, 3-6) nhưng thiết bị đầu cuối cố gắng đàm phán tự động (Auto-Negotiation) lên tốc độ 1Gbps yêu cầu phải đủ 8 sợi.
- Tiếp xúc kém tại chân số 4, 5, 7 hoặc 8 do bấm hạt mạng (RJ45 plug) kém chất lượng hoặc kìm bấm bị lệch tâm làm biến dạng chân đồng.
- Nhiễu điện từ (EMI) mạnh từ cáp điện lực chạy song song với cáp mạng không có lớp bọc chống nhiễu.
- Quy trình xử lý triệt để:
- Dùng máy đo cáp kiểm tra thông mạch toàn bộ 8 lõi dây.
- Cắt bỏ đầu RJ45 cũ, bấm lại chuẩn T568B bằng hạt mạng bọc kim loại (Shielded RJ45 Plug) có thanh hướng dẫn (Load Bar).
- Nếu môi trường nhiều nhiễu công nghiệp, thay thế toàn bộ bằng cáp Cat6A F/UTP và đấu nối tiếp địa (Grounding) cho vỏ bọc chống nhiễu của cáp tại tủ rack.
6.2. Pan bệnh 2: Cháy cổng Ethernet trên Switch sau cơn giông sét (PHY IC Burnout)
- Triệu chứng: Cổng RJ45 hoàn toàn tối đen, không sáng đèn LED, thiết bị cắm vào không nhận diện được cổng mạng (No link), kiểm tra bằng VOM thấy tổng trở giữa các chân tín hiệu vi sai gần bằng 0\,Ω (Chập mạch) hoặc vô cực (Đứt ngầm).
- Nguyên nhân cốt lõi: Sét đánh lan truyền qua đường cáp mạng ngoài trời không có thiết bị chống sét lan truyền (Surge Protector), điện áp cao hàng nghìn volt vượt quá giới hạn cách ly của biến áp xung (Pulse Transformer), đánh thẳng vào chip PHY Transceiver làm thủng lớp oxit bán dẫn bên trong.
- Quy trình xử lý triệt để:
- Tháo vỏ thiết bị mạng trên bàn kỹ thuật. Sử dụng máy khò nhiệt (Hot Air Gun) để gỡ bỏ chip PHY bị cháy chập.
- Kiểm tra các linh kiện bảo vệ đầu vào như diode TVS (Transient Voltage Suppression) và biến áp xung xem có bị thủng hay không, thay thế mới.
- Hàn chip PHY thay thế tương thích mã nguồn.
- Giải pháp phòng ngừa: Lắp đặt các module chống sét lan truyền đường tín hiệu mạng (Ethernet Surge Suppressor) nối đất kỹ thuật đạt điện trở dưới 4\,Ω tại các điểm chuyển tiếp cáp trong nhà và ngoài trời.
6.3. Pan bệnh 3: Suy hao tín hiệu quang học do bẩn bề mặt tiếp xúc Connector
- Triệu chứng: Link quang SFP 10G báo lỗi
RX Power Low, giao diện log liên tục báo lỗi tín hiệu quang, băng thông thực tế sụt giảm nghiêm trọng hoặc mất kết nối hoàn toàn dù sợi quang không đứt. - Nguyên nhân cốt lõi: Bụi bẩn vi mô, dầu mỡ từ vân tay bám dính lên bề mặt thấu kính của module quang hoặc đầu ferrule của dây nhảy quang (LC/SC connector) khi thi công không đúng quy trình vệ sinh. Khi cắm vào, lớp bụi này khúc xạ và phản xạ chùm tia laser, làm tăng suy hao chèn (Insertion Loss) lên từ 3dB đến 10dB.
- Quy trình xử lý triệt để:
- Sử dụng bút vệ sinh chuyên dụng (One-Click Cleaner) loại 1.25mm (cho chuẩn LC) hoặc 2.5mm (cho chuẩn SC).
- Dùng kính hiển vi kiểm tra quang học (Fiber Optic Inspection Microscope phóng tầm 200x - 400x) để soi bề mặt ferrule. Đảm bảo bề mặt hoàn toàn sáng bóng, không có hạt bụi nào trước khi cắm kết nối.
- Tuyệt đối không dùng cồn công nghiệp tạp chất cao hoặc giấy ăn thông thường để lau đầu quang.
7. Các sai lầm phổ biến cần tránh trong thiết kế và thi công hạ tầng Ethernet
- Bỏ qua việc kiểm tra điện trở nối đất (Grounding Resistance): Hệ thống cáp chống nhiễu (Shielded Cabling) đòi hỏi hệ thống tiếp địa phải đạt chuẩn dưới 4\,Ω. Nếu nối đất không chuẩn, vỏ bọc chống nhiễu sẽ biến thành một ăng-ten thu sóng điện từ, làm nhiễu nặng hơn hệ thống mạng.
- Kéo cáp quá bán kính uốn cong cho phép (Bend Radius Violation): Cáp mạng UTP và cáp quang đều có giới hạn bán kính uốn cong tối thiểu (thường bằng 4 lần đường kính cáp đối với cáp đồng và 10-20 lần đối với cáp quang). Việc bẻ gập góc vuông 90 độ tại các góc tường làm biến dạng cấu trúc xoắn đôi bên trong hoặc làm nứt lõi thủy tinh sợi quang.
- Trộn lẫn các chuẩn cáp và linh kiện khác hãng không đồng bộ: Sử dụng module quang hãng bên thứ ba không được lập trình mã EEPROM tương thích (Coding compatibility) với switch Cisco/HPE/Dell sẽ gây ra lỗi
Unsupported SFPhoặc không nhận diện được tốc độ truyền dẫn. - Không tuân thủ sơ đồ màu chuẩn T568A hoặc T568B: Bấm chéo các cặp dây không theo quy chuẩn kỹ thuật sẽ phá vỡ cấu trúc khử nhiễu xuyên âm (Cancellation of Crosstalk) của cáp xoắn đôi, làm giảm cự ly truyền dẫn thực tế từ 100 mét xuống dưới 15 mét.
8. Câu Hỏi Thường Gặp (FAQ) Chuyên Sâu
1. Tại sao chuẩn 10GBASE-T trên cáp đồng lại tiêu thụ điện năng lớn hơn nhiều so với chuẩn 10G qua cáp quang (SFP+)?
- Trả lời: Do tần số hoạt động của cáp đồng lên tới 500 MHz, tín hiệu chịu ảnh hưởng cực nặng bởi hiện tượng suy hao chèn, suy hao phản xạ và nhiễu xuyên âm giữa các đôi dây. Chip PHY của 10GBASE-T phải tích hợp các mạch xử lý tín hiệu số (DSP) cực kỳ phức tạp để thực hiện các thuật toán loại bỏ tiếng vọng (Echo Cancellation) và giải mã biên độ đa mức (PAM-16). Chính quá trình xử lý tín hiệu số với băng thông lớn này sinh ra lượng nhiệt và tiêu thụ điện năng cao hơn đáng kể (thường từ 3W đến 5W cho mỗi cổng) so với các module quang SFP+ vốn chỉ thực hiện việc chuyển đổi quang-điện đơn thuần.
2. Làm thế nào để phân biệt chính xác lỗi do phần cứng chip PHY và lỗi do cấu hình phần mềm Tầng 2 (Layer 2)?
- Trả lời: Kỹ sư có thể cô lập lỗi bằng cách kiểm tra các bộ đếm phần cứng (Hardware Counters). Nếu câu lệnh
show interfacestrên switch xuất hiện các chỉ số nhưRunts(khói tin quá nhỏ),Giants(khung dữ liệu quá lớn),CRC ErrorshoặcInput Errorstăng liên tục theo thời gian kèm theo hiện tượng rớt gói tin, đây chắc chắn là lỗi phần lý tầng vật lý (Cáp, cổng RJ45, chip PHY hoặc nguồn điện áp không ổn định). Ngược lại, nếu các chỉ số lỗi vật lý bằng 0 nhưng hệ thống vẫn mất kết nối do tràn bộ đệm (Buffer DropshoặcOutput Queue Drops), vấn đề nằm ở cấu hình phần mềm, băng thông bị nghẽn cổ chai hoặc xung đột giao thức định tuyến/chuyển mạch.
3. Tại sao khi bấm cáp mạng chéo (Cross-over cable) để kết nối trực tiếp hai máy tính với nhau hiện nay ít được sử dụng hơn trước?
- Trả lời: Các chip PHY Ethernet hiện đại ngày nay đều tích hợp công nghệ tự động nhận diện cáp và đảo chân truyền nhận tự động gọi là Auto-MDI/MDIX (Medium Dependent Interface / Medium Dependent Interface Crossover). Dù bạn sử dụng cáp thẳng (Straight-through) hay cáp chéo, chip PHY sẽ tự động cấu hình lại các cặp chân thu phát bên trong phần cứng để thiết lập liên kết thành công. Do đó, việc phân biệt cáp thẳng hay cáp chéo thủ công đã trở nên lỗi thời đối với các thiết bị mạng từ chuẩn 1000BASE-T trở lên.
4. Khoảng cách tối đa 100 mét của cáp đồng UTP có thể vượt qua được không nếu sử dụng thiết bị khuếch đại tín hiệu?
- Trả lời: Theo tiêu chuẩn TIA/EIA-568, kênh truyền dẫn cáp đồng UTP giới hạn nghiêm ngặt ở 100 mét (bao gồm 90 mét cáp cố định Permanent Link và 10 mét dây nhảy Patch Cord). Nếu kéo dài vượt quá 100 mét mà không có thiết bị khuếch đại chủ động (như Ethernet Extender sử dụng công nghệ VDSL2 hoặc PoE Switch trung gian), độ trễ truyền dẫn (Propagation Delay) sẽ vượt quá giới hạn thời gian chờ khung (Collision / Slot Time window đối với Half-Duplex, hoặc giới hạn suy hao biên độ tín hiệu đối với Full-Duplex), dẫn đến suy giảm băng thông trầm trọng và lỗi liên kết liên tục.
5. Tại sao các trung tâm dữ liệu (Data Center) hiện đại lại ưu tiên sử dụng cáp quang DAC (Direct Attach Copper) thay vì cáp quang thông thường cho các kết nối ngắn?
- Trả lời: Cáp DAC là loại cáp đồng trục đôi được gắn sẵn hai module thu phát ở hai đầu (Fixed Transceiver). Ưu điểm tuyệt đối của DAC là giá thành rẻ hơn rất nhiều so với việc mua hai module quang SFP+ rời cộng với một sợi dây nhảy quang, đồng thời tiêu thụ điện năng gần như bằng 0 (vì không cần mạch chuyển đổi quang-điện phức tạp) và độ trễ tín hiệu (Latency) thấp hơn. Do đó, DAC là giải pháp hoàn hảo để kết nối Server lên Top-of-Rack Switch trong phạm vi cự ly ngắn dưới 7 mét bên trong cùng một tủ rack.
9. Thư mục tài liệu tham khảo kỹ thuật chuẩn quốc tế
- IEEE 802.3 Standard for Ethernet: IEEE Computer Society, "IEEE Standard for Ethernet - Section 3 & 4," IEEE Std 802.3-2022.
- TIA/EIA-568 Structured Cabling Standard: Telecommunications Industry Association, "Commercial Building Telecommunications Cabling Standard," ANSI/TIA-568.2-D.
- Cisco Systems Design Guide: Cisco Systems, "Campus Network Architecture and High-Availability Design Guide," White Paper, 2023.
- Dell EMC Data Center Networking: Dell Technologies, "Top-of-Rack Switch Architecture and Physical Layer Best Practices," Engineering Manual.
- Linux Kernel Network Documentation: Linux Foundation, "Network Drivers and PHY Subsystem Documentation," Linux Kernel source tree
drivers/net/phy/. - VietITPro Lab Internal Research: Viet Luu, "Advanced Physical Layer Diagnostics and Hardware Troubleshooting in High-Speed Networks," VietITPro Tech Monograph Series, 2024.
