Trong hệ sinh thái máy tính xách tay chuyên nghiệp, dòng HP ZBook luôn đứng ở vị trí thượng tầng, được định danh là những "Mobile Workstation" (Máy trạm di động) mạnh mẽ nhất. Đối với các kỹ sư đồ họa, kiến trúc sư hay các nhà phát triển phần mềm, bàn phím không chỉ đơn thuần là một thiết bị nhập liệu; nó là cầu nối trực tiếp giữa tư duy sáng tạo và thực thi kỹ thuật. Tuy nhiên, do đặc thù vận hành ở cường độ cao trong các môi trường khắc nghiệt, bàn phím HP ZBook thường đối mặt với những hư hỏng vật lý và điện tử phức tạp. Tại Trung tâm Nghiên cứu & Sửa chữa VietITPro.vn, chúng tôi nhìn nhận việc thay bàn phím laptop HP ZBook không chỉ là một thao tác thay thế linh kiện cơ học, mà là một quy trình phục hồi hiệu suất phần cứng chuẩn mực, đòi hỏi sự am hiểu sâu sắc về kiến trúc vi mạch và cơ khí chính xác.
Bàn phím của các dòng Workstation như HP ZBook, Dell Precision hay Lenovo ThinkPad P Series được thiết kế với tiêu chuẩn độ bền quân đội MIL-STD-810G. Tuy nhiên, cấu trúc phức tạp với hệ thống đèn nền (Backlit), nút điều hướng Pointstick (Trackpoint) và các lớp màng dẫn điện siêu mỏng khiến chúng trở nên nhạy cảm với các tác động từ độ ẩm, nhiệt độ và bụi bẩn công nghiệp. Một sự cố nhỏ trên đường tín hiệu của bàn phím có thể dẫn đến hiện tượng loạn phím, liệt phím, hoặc nghiêm trọng hơn là gây chập đường nguồn 3.3V Always-on, dẫn đến việc máy không thể khởi động (No Power). Việc hiểu rõ nguyên lý vận hành và các thông số kỹ thuật là chìa khóa để thực hiện quy trình thay thế an toàn và bền bỉ.
1. Phân Tích Nguyên Lý Hoạt Động & Cấu Trúc Vi Mạch Linh Kiện
Bàn phím HP ZBook hoạt động dựa trên nguyên lý quét ma trận (Matrix Scanning) được điều khiển bởi chip Super I/O (thường là các dòng IC của ENE, ITE hoặc Nuvoton) nằm trên bo mạch chủ. Cấu trúc của một bộ bàn phím ZBook tiêu chuẩn bao gồm 3 lớp màng nhựa (Membrane) chứa các đường dẫn bằng mực bạc. Khi người dùng nhấn phím, lớp màng trên cùng sẽ tiếp xúc với lớp màng dưới cùng thông qua các lỗ hổng trên lớp màng giữa, tạo thành một mạch kín.
Về mặt điện tử, bàn phím kết nối với Mainboard thông qua cáp FPC (Flexible Printed Circuit) với mật độ chân cắm (Pin) cao, thường từ 30 đến 40 pin tùy dòng máy. Trong đó, các đường tín hiệu được chia thành các hàng (Rows) và cột (Columns). Chip Controller trên Mainboard sẽ liên tục gửi các xung điện áp thấp qua các hàng và kiểm tra tín hiệu phản hồi ở các cột. Khi một phím được nhấn, sự giao thoa giữa hàng và cột sẽ xác định mã quét (Scan Code) của phím đó.

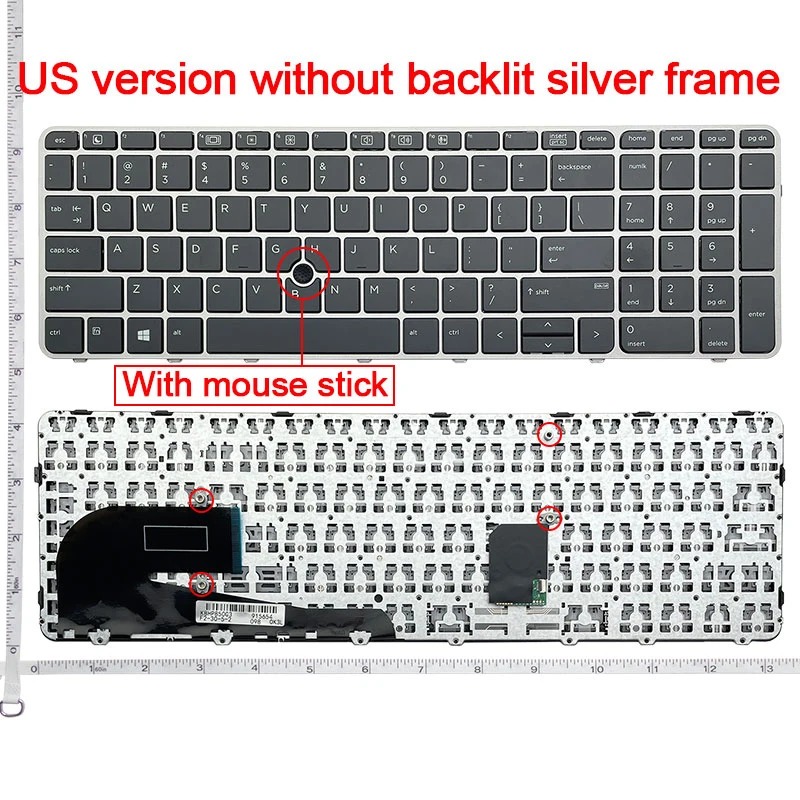

Đối với các dòng ZBook cao cấp (như Studio, Fury, hoặc Firefly), hệ thống đèn nền Backlit sử dụng một đường cấp nguồn riêng biệt (thường là 5V hoặc 3.3V) đi qua các dải LED siêu mỏng. Một điểm đặc trưng của ZBook là sự hiện diện của Pointstick – núm điều hướng nằm giữa các phím G, H, B. Pointstick hoạt động như một cảm biến lực (Strain Gauge), yêu cầu một mạch giải mã tín hiệu riêng biệt tích hợp ngay dưới xương bàn phím. Điều này giải thích tại sao bàn phím ZBook có cấu tạo dày hơn và phức tạp hơn so với các dòng ProBook hay EliteBook thông thường. Các linh kiện bổ trợ như MOSFET chuyển mạch và tụ lọc nhiễu trên đường tín hiệu đảm bảo rằng các thao tác gõ phím không bị hiện tượng "Ghosting" (nhận diện nhầm phím khi nhấn nhiều phím cùng lúc).
2. Dấu Hiệu Hư Hỏng Thực Tế & Phân Biệt Lỗi Phần Mềm vs Lỗi Phần Cứng
Trong quá trình tiếp nhận máy tại VietITPro, chúng tôi phân loại các lỗi bàn phím HP ZBook thành hai nhóm chính: Lỗi vật lý/điện tử trực tiếp và Lỗi xung đột hệ thống.
Lỗi phần cứng (Hardware Failure):
- Liệt phím theo hàng hoặc cột: Đây là dấu hiệu điển hình của việc đứt đường mạch in trên cáp FPC hoặc oxy hóa đường mực bạc bên trong màng phím. Nguyên nhân thường do độ ẩm cao hoặc chất lỏng xâm nhập gây ra hiện tượng ăn mòn điện hóa.
- Kẹt phím (Auto-typing): Một phím tự động nhận tín hiệu liên tục. Điều này xảy ra khi lớp màng cao su (Rubber Dome) bị mất tính đàn hồi hoặc có dị vật dẫn điện kẹt giữa hai lớp màng tín hiệu.
- Chập bàn phím gây treo máy: Khi các đường tín hiệu bị chập nặng, nó có thể kéo sụt áp đường nguồn 3.3V của chip Super I/O, khiến máy bị treo ở logo HP hoặc không thể vào được BIOS.
- Hỏng đèn nền (Backlit Failure): Đèn nền không sáng hoặc sáng không đều. Nguyên nhân có thể do đứt cáp Backlit riêng biệt hoặc cháy các bóng LED SMD do sốc điện.
Lỗi phần mềm & Firmware (Software/Firmware Conflict):
- Xung đột Driver HID: Bàn phím hoạt động chập chờn trong Windows nhưng hoạt động bình thường trong môi trường BIOS.
- Lỗi Firmware EC (Embedded Controller): Đôi khi việc cập nhật BIOS không thành công hoặc lỗi chip EC khiến bàn phím bị "khóa" hoàn toàn.
- Thiết lập Filter Keys: Một tính năng trong Windows Accessibility khiến bàn phím phản hồi chậm, dễ bị nhầm lẫn với lỗi phần cứng.
Kỹ sư tại VietITPro luôn sử dụng thiết bị đo dòng (Oscilloscope) và bộ test bàn phím ngoại vi chuyên dụng để loại trừ các khả năng trước khi quyết định thay thế, tránh lãng phí chi phí cho khách hàng.
3. Bảng So Sánh Chi Tiết: Linh Kiện Zin OEM Chính Hãng vs Linh Kiện Kém Chất Lượng
Việc lựa chọn linh kiện thay thế quyết định 90% tuổi thọ của máy sau khi sửa chữa. Dưới đây là bảng phân tích kỹ thuật từ phòng Lab của VietITPro:
4. Quy Trình 6 Bước Đo Kiểm & Thay Thế Chuẩn Phòng Lab Kỹ Thuật VietITPro
Tại VietITPro, chúng tôi áp dụng quy trình khép kín để đảm bảo an toàn tuyệt đối cho các dòng máy trạm đắt tiền như HP ZBook.
Bước 1: Khử tĩnh điện (ESD Control) & Tháo dỡ an toàn
Kỹ thuật viên đeo vòng khử tĩnh điện và sử dụng thảm ESD. Đối với ZBook, việc đầu tiên là ngắt kết nối Pin (Internal Battery) để triệt tiêu hoàn toàn điện áp trên Mainboard, tránh hiện tượng đánh lửa khi rút/cắm cáp bàn phím.
Bước 2: Bóc tách và Vệ sinh khoang chứa
Tùy vào model (G1-G10), bàn phím có thể được tháo từ mặt trên hoặc phải tháo toàn bộ máy. Chúng tôi tiến hành hút bụi, làm sạch các vết oxy hóa trên đầu connector bằng dung dịch chuyên dụng (DeoxIT).
Bước 3: Đo kiểm thông số điện áp
Sử dụng đồng hồ vạn năng (Multimeter) đo trở kháng trên các đường nguồn cấp cho bàn phím và đèn nền. Đảm bảo không có hiện tượng chạm chập (Short circuit) trên bo mạch chủ trước khi lắp linh kiện mới.
Bước 4: Lắp đặt & Cố định cơ khí
Lắp bàn phím mới, chú ý độ căng của cáp FPC. Với các dòng ZBook có bàn phím tán đinh (Riveted keyboard) như dòng Studio, chúng tôi sử dụng máy hàn nhiệt chuyên dụng để cố định lại các điểm tán, đảm bảo bàn phím chắc chắn như nguyên bản.
Bước 5: Kiểm tra Burn-in & Áp lực cao
Sử dụng phần mềm Keyboard Test để kiểm tra từng phím đơn lẻ, tổ hợp phím và độ nhạy của Pointstick. Máy được chạy stress test trong 30 phút để kiểm tra nhiệt độ vùng bàn phím.
Bước 6: Niêm phong & Bàn giao
Dán tem bảo hành điện tử, vệ sinh tổng thể máy bằng dung dịch kháng khuẩn và lập phiếu bàn giao chi tiết thông số kỹ thuật cho khách hàng.
5. Bảng Báo Giá Chi Tiết & Thời Gian Bảo Hành Từng Dòng Máy
Lưu ý: Giá bên dưới là giá tham khảo cho linh kiện Zin OEM. Giá thực tế có thể thay đổi tùy theo thời điểm và mã Part Number cụ thể của từng quốc gia (US, UK, JP).
6. Bảng Chẩn Đoán Lỗi Nhanh & Giải Pháp Kỹ Thuật
7. Hướng Dẫn Bảo Dưỡng Kéo Dài Tuổi Thọ & 4 Đặc Quyền Vàng Tại VietITPro
Để bàn phím HP ZBook hoạt động bền bỉ sau khi thay thế, các kỹ sư tại VietITPro khuyến nghị người dùng thực hiện các biện pháp bảo trì sau:
1. Kiểm soát độ ẩm: Sử dụng máy trong môi trường điều hòa hoặc có gói hút ẩm trong túi chống sốc. Độ ẩm lý tưởng cho linh kiện điện tử là dưới 60%.
2. Vệ sinh định kỳ: Sử dụng cọ mềm và bình khí nén để loại bỏ bụi bẩn dưới xương phím. Tuyệt đối không dùng khăn ướt lau trực tiếp lên bề mặt phím.
3. Tránh tác động lực quá mạnh: Bàn phím Workstation bền nhưng không có nghĩa là chịu được lực va đập cơ học cực lớn. Hãy gõ phím với lực vừa đủ để cảm nhận phản hồi từ xương phím.
4. Cập nhật Firmware: Luôn đảm bảo BIOS và Driver HP Hotkey Support được cập nhật phiên bản mới nhất để tối ưu hóa việc giải mã tín hiệu.
4 Đặc Quyền Vàng khi thay bàn phím tại VietITPro.vn:
- Đặc quyền 1: Miễn phí vệ sinh hệ thống tản nhiệt và thay keo tản nhiệt MX-4/Kryonaut cho CPU/GPU khi thay bàn phím.
- Đặc quyền 2: Bảo hành "1 ĐỔI 1" siêu tốc trong vòng 15 phút nếu phát sinh lỗi từ nhà sản xuất, không chờ đợi sửa chữa.
- Đặc quyền 3: Hỗ trợ cài đặt lại toàn bộ Driver và tối ưu hóa hệ điều hành Windows Workstation Edition miễn phí.
- Đặc quyền 4: Kiểm tra tổng quát sức khỏe phần cứng (Pin, SSD, RAM, Fan) bằng thiết bị chuyên dụng, cung cấp báo cáo kỹ thuật chi tiết cho khách hàng.
Với đội ngũ kỹ sư dày dạn kinh nghiệm và trang thiết bị hiện đại, VietITPro cam kết mang lại dịch vụ thay bàn phím laptop HP ZBook với chất lượng tiệm cận mức xuất xưởng của HP. Chúng tôi hiểu rằng, mỗi giờ máy nghỉ là một giờ mất đi cơ hội làm việc của bạn, vì vậy sự chính xác và tốc độ luôn là ưu tiên hàng đầu của chúng tôi.
