Trong thế giới kỹ thuật phần cứng máy tính xách tay cao cấp, sự cố MacBook bị mất nguồn hoàn toàn (Dead Logic Board) – cắm sạc không sáng đèn, không có dòng tiêu thụ, bấm nút nguồn hoàn toàn trơ trơ không phản hồi – luôn là bài toán thử thách năng lực phân tích nguyên lý mạch của người thợ kỹ thuật. Khác với kiến trúc bo mạch thông thường của laptop Windows sử dụng nguồn đầu vào 19V trực tiếp qua diode phân cực và cặp Mosfet mở nguồn đơn giản, các thế hệ bo mạch chủ MacBook (từ các dòng MagSafe 2 Retina A1398, A1502 đến các dòng USB Type-C Thunderbolt A1706, A1708, A1989, A2141 và thế hệ Apple Silicon M1, M2, M3, M4) vận hành dựa trên một mạng lưới phân phối điện áp logic cực kỳ nghiêm ngặt và nhạy cảm.
Tại trung tâm kỹ thuật chuyên sâu VietITPro, chúng tôi không áp dụng phương pháp "đo mò" hay khò nóng chip lung tung gây phá hủy cấu trúc bảng mạch (PCB) đa tầng (Multi-layer PCB). Mỗi ca máy mất nguồn khi tiếp nhận đều được đưa lên bàn kỹ thuật vi điện tử, soi dưới kính hiển vi quang học SZM7045, sử dụng máy hiện sóng kỹ thuật số Rigol 4 kênh và đồng hồ vạn năng Fluke chính xác cao để bóc tách từng nhánh nguồn. Bài viết phân tích này được đúc kết từ hàng ngàn giờ sửa chữa thực tế, giải thích cặn kẽ đường đi của dòng điện, nguyên lý sụt áp trên đường huyết mạch PPBUS_G3H, chức năng sống còn của IC quản lý sạc ISL9239 / ISL9240 và phương án khắc phục triệt để mất điện áp mồi PP3V3_G3H.
1. Bản Chất Kỹ Thuật Của Hệ Thống Nguồn Sơ Cấp Trên Bo Mạch MacBook
Mọi thiết bị MacBook muốn bước vào chu trình khởi động (Power-On Sequence) đều phải hoàn tất giai đoạn kiến tạo các điện áp luôn có (G3H - Global State 3 Hot). Đây là trạng thái nguồn điện luôn luôn phải xuất hiện bất kể máy đang tắt nguồn hoàn toàn, gập màn hình hay đang ở chế độ Sleep S3.
1.1. Cấu Trúc Và Vai Trò Sống Còn Của Đường Nguồn PPBUS_G3H
PPBUS_G3H chính là "động mạch chủ" của toàn bộ bo mạch chủ Logic Board. Toàn bộ các khối nguồn thứ cấp xung Buck Converter (nguồn RAM, nguồn CPU VCORE, nguồn PCH, nguồn màn hình LCD, nguồn ổ cứng NAND Flash) đều lấy năng lượng trực tiếp từ đường bus này để hạ áp xuống các mức 1.8V, 1.2V, 0.9V hoặc 0.8V.
Giá trị điện áp chuẩn của PPBUS_G3H biến thiên tùy theo thế hệ máy và kiến trúc pin:
- Các dòng MacBook MagSafe 2 (A1466, A1502, A1398): Điện áp chuẩn là 8.6V (đối với dòng MacBook Air 2 cell pin) hoặc 12.6V (đối với MacBook Pro 3 cell pin mắc nối tiếp). Nếu đo được 12.2V - 12.3V khi cắm sạc thì SMC chưa giao tiếp được với IC sạc ISL6259.
- Các dòng MacBook Pro USB-C Intel (A1706, A1708, A1989, A2159, A2141): Điện áp chuẩn danh định là 12.6V đến 13.1V.

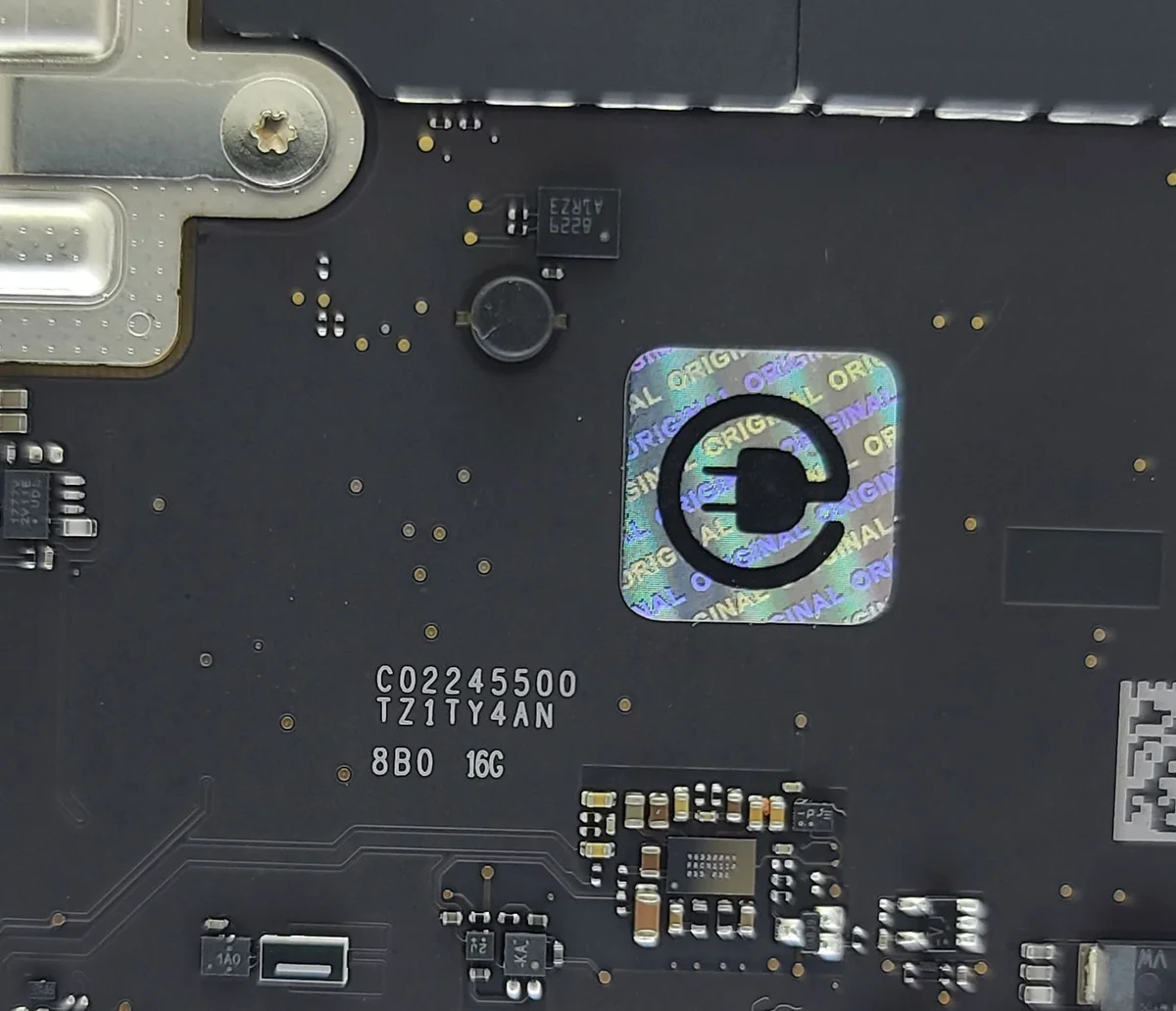

- Các dòng MacBook Apple Silicon (M1 A2337, A2338 đến M2, M3): Mức điện áp
PPBUS_G3Hdao động trong ngưỡng 12.0V đến 12.6V.
Khi đường PPBUS_G3H mất hoàn toàn (0V) hoặc bị sụt giảm bất thường (chẳng hạn chỉ còn 1.8V hay 4.2V), máy sẽ lập tức rơi vào trạng thái tê liệt toàn phần. Toàn bộ các linh kiện phụ trợ đều không có nguồn nuôi để khởi động.
1.2. Nguồn Mồi Logic Cơ Bản PP3V3_G3H
Trước khi IC sạc chính có thể vận hành ổn định và trước khi chip quản lý nguồn SMC (System Management Controller) hay chip bảo mật Apple T2 có thể thức dậy, bo mạch cần một dòng điện nuôi sơ khai. Đó chính là điện áp PP3V3_G3H (3.3V Always-On).
Đường áp này được tạo ra bởi một mạch ổn áp tuyến tính LDO (Low Dropout) hoặc một mạch xung Buck độc lập (như IC TPS51980 hoặc tích hợp trực tiếp trong khối PMIC). Nhiệm vụ cốt tử của PP3V3_G3H là cấp nguồn cho:
1. Chip ROM SPI Flash chứa vi mã khởi động EFI / BIOS.
2. Mạch giao tiếp Type-C Controller (các IC CD3215 / CD3217).
3. Mạch dao động thạch anh thời gian thực RTC (Real Time Clock).
4. Khối xử lý logic của chip SMC hoặc Apple T2 PMU.
Nếu mất nguồn PP3V3_G3H, các cổng sạc Type-C sẽ không bao giờ có thể "bắt tay" đàm phán điện áp, khóa chặt nguồn vào ở mức an toàn 5V và không cho phép dâng áp lên 20V.
2. Giải Phẫu Nguyên Nhân Khiến MacBook Mất Nguồn Hoàn Toàn
Qua thống kê hơn 5.000 ca xử lý phần cứng tại phòng kỹ thuật của VietITPro, chúng tôi phân loại nguyên nhân gây mất nguồn MacBook thành 4 nhóm pan bệnh điển hình:
2.1. Chết Hoặc Lỗi Khối Điều Khiển IC Sạc ISL9239 / ISL9240
IC sạc ISL9239 (trên các dòng MacBook 2016-2017) và ISL9240 (trên các dòng 2018-2020) là một bộ điều khiển Buck-Boost thông minh hai chiều. IC này có nhiệm vụ:
- Lấy điện áp 5V, 9V, 15V hoặc 20V từ cổng sạc USB-C để điều khiển cặp Mosfet tạo ra dòng điện chuẩn sạc pin và nuôi đường
PPBUS_G3H. - Khi rút sạc, lấy điện áp từ khối pin để chuyển đổi cấp ngược lại cho hệ thống.
Các lỗi thường gặp tại khối này:
- Cháy đứt điện trở hồi tiếp cảm biến dòng (Current Sense Resistors): Các điện trở giá trị siêu nhỏ
R7021,R7022(thường là 1 Ohm đến 10 Ohm) mắc tại chânCSIP,CSINbị tăng trị số hoặc đứt ngầm khiến IC không đo được dòng nạp, kích hoạt mạch bảo vệ quá dòng (OCP) và ngắt dao động. - Hỏng mạch sạc mồi Bootstrap: Tụ điện cao tần tại chân
BOOTbị rò, khiến điện thế kích mở cực cổng (Gate) của Mosfet High-Side không đủ ngưỡng bão hòa. - Bản thân IC ISL9239 bị đánh thủng nội bộ: Nguồn cấp nội bộ VDD/VDDP bị chập xuống mass, sờ tay thấy IC nóng ran ngay khi cắm sạc.
2.2. Đánh Thủng Tụ Gốm MLCC Trên Đường Huyết Mạch PPBUS_G3H
Đây là "cơn ác mộng" phổ biến nhất trên bo mạch MacBook. Để san phẳng độ gợn sóng cao tần của dòng điện công suất lớn, Apple bố trí hàng chục tụ điện gốm nhiều lớp (Multi-Layer Ceramic Capacitors - MLCC) nằm rải rác khắp hai mặt bo mạch, từ khu vực gần cuộn cảm sạc đến các tầng cấp nguồn CPU/GPU.
Do đặc thù làm việc liên tục dưới điện áp cao (13V) và nhiệt độ tỏa ra từ CPU/GPU khi máy tải nặng, lớp điện môi mỏng giữa các bản cực tụ gốm bị lão hóa, dẫn đến hiện tượng chọc thủng vi mô (Dielectric Breakdown). Hậu quả là một tụ gốm bé bằng đầu kim biến thành một dây dẫn thuần trở nối thẳng đường PPBUS_G3H xuống mass (GND), kéo điện áp toàn tuyến sụt về 0V.
2.3. Hỏng Cụm IC Quản Lý Cổng USB Type-C (CD3215 / CD3217)
Trên các dòng MacBook từ 2016 trở đi, mỗi cổng USB Type-C được quản lý bởi một chip điều khiển độc lập mã CD3215 (đời 2016-2017) hoặc CD3217 (đời 2018-2020). Để hệ thống sạc chuyển từ trạng thái mặc định 5V sang điện áp làm việc chính thức 20V, tất cả các IC Type-C trên cùng một bo mạch phải phối hợp nhịp nhàng với nhau thông qua mạng giao tiếp chủ-tớ (Master-Slave I2C Bus).
Nếu chỉ cần một trong số 4 con chip CD3215 bị đánh thủng do sốc điện từ củ sạc kém chất lượng, toàn bộ chuỗi đàm phán sẽ đứt gãy. Khi đó, củ sạc chỉ cấp mức điện áp khởi thủy an toàn là 5V, không đủ ngưỡng kích hoạt khối sạc chính ISL9239.
3. Quy Trình Khám Chữa & Sửa Chữa Chuẩn Vi Điện Tử Tại VietITPro
Để đảm bảo tỷ lệ cứu sống bo mạch thành công trên 95% mà không để lại di chứng chập chờn, kỹ sư VietITPro tuân thủ quy trình 6 bước khép kín chuẩn phòng Lab:
Bước 1: Chẩn Đoán Lâm Sàng Bằng Thiết Bị Đo Dòng Chuyên Dụng
Kỹ sư sử dụng thiết bị Type-C Digital Power Meter kết nối giữa củ sạc zin Apple và máy MacBook để ghi nhận chính xác 3 thông số: Điện áp (V), Cường độ dòng điện (A) và Công suất tiêu thụ (W). Dựa vào phản ứng của dòng sạc, chúng tôi phân loại ngay pan bệnh thuộc về tầng đàm phán Type-C (5V) hay tầng nguồn sơ cấp (20V).
Bước 2: Tháo Rời Bo Mạch Và Soi Kính Hiển Vi
Tháo toàn bộ logic board khỏi khung vỏ nhôm Unibody, đặt lên khay khử tĩnh điện chuyên dụng. Soi toàn bộ diện tích bo mạch dưới kính hiển vi quang học độ phóng đại 45X để phát hiện các dấu vết: linh kiện nứt vỡ, mốc xanh do ẩm nước, chân chip bị oxy hóa hoặc dấu vết sửa chữa lỗi của thợ trước.
Bước 3: Đo Trở Kháng Nguội (Cold Diode Mode Check)
Đặt đồng hồ Fluke ở thang đo Diode hoặc thang trở kháng (Ohm), que đỏ nối Mass (GND), que đen đặt vào các điểm kiểm tra then chốt (Test Points):
1. Đo tại cầu chì F7000 / cuộn cảm L7030 (PPBUS_G3H): Trở kháng chuẩn phải trên 0.350V - 0.450V ở thang Diode. Nếu bằng 0.001V, kết luận 100% đường nguồn chính đang bị chập mass.
2. Đo tại ngõ ra cuộn cảm PP3V3_G3H: Trở kháng danh định khoảng 0.300V - 0.400V.
3. Đo các cuộn cảm nguồn RAM, nguồn SSD và nguồn CPU: Đảm bảo không có hiện tượng chập điện áp xuyên tầng từ 13V đánh thẳng vào nhân CPU/SoC (nếu CPU bị thủng thì bo mạch không thể cứu vãn).
Bước 4: Kỹ Thuật Tiêm Áp (Voltage Injection) Dò Tìm Điểm Chập Bằng Camera Hồng Ngoại
Trong trường hợp đường PPBUS_G3H bị chập về 0 Ohm, phương pháp cổ điển dùng nhựa thông hoặc sờ tay mò mẫm rất dễ làm nứt mạch in do nhiệt quá tải. Tại VietITPro, chúng tôi sử dụng máy cấp nguồn tuyến tính chính xác cao (DC Power Supply), khóa áp ở mức an toàn 1.0V đến 1.2V (tuyệt đối không bao giờ chỉnh 12V vì sẽ phá hủy toàn bộ các chip bán dẫn), giới hạn dòng điện ở mức 2.5A.
Hàn dây cấp áp trực tiếp vào cực dương đường PPBUS_G3H và que mass kẹp vào sườn bo mạch. Đồng thời kích hoạt camera ảnh nhiệt FLIR chuyên dụng hướng thẳng vào bề mặt bo mạch. Trên màn hình camera nhiệt, vị trí tụ gốm hoặc Mosfet bị đánh thủng sẽ sáng rực lên với màu trắng đỏ (nhiệt độ vọt lên 60°C - 80°C) chỉ sau 1.5 giây. Việc xác định linh kiện lỗi diễn ra hoàn toàn chuẩn xác đến từng milimet mà không gây tổn hại đến các linh kiện xung quanh.
Bước 5: Thao Tác Thay Thế Linh Kiện Bo Mạch (PCB) Bằng Mỏ Hàn T12 Và Trạm Khò Nhiệt Quick 861DW
Sau khi định vị chính xác tụ gốm MLCC hoặc IC ISL9239 bị lỗi:
1. Che chắn cẩn thận các linh kiện nhạy cảm liền kề (keo tản nhiệt, chip CPU bọc keo đen, socket nhựa) bằng băng keo nhôm cách nhiệt chuyên dụng.
2. Thiết lập trạm khò nhiệt Quick 861DW ở mức gió 60, nhiệt độ 365°C với đầu chụp gió hội tụ. Dùng nhíp gắp vi điện tử bóc tách linh kiện lỗi ra khỏi bo mạch một cách dứt khoát.
3. Dùng dây hút thiếc (Desoldering Wick) Goot Wick Nhật Bản và mỏ hàn mũi cong làm sạch bề mặt pad đồng phẳng mịn.
4. Hàn linh kiện mới chính hãng 100% bóc từ bo mạch zin Apple hoặc linh kiện xuất xưởng từ nhà máy Intersil / Texas Instruments. Kiểm tra độ bóng của mối hàn dưới kính hiển vi.
Bước 6: Kiểm Tra Tín Hiệu Xung & Chạy Thử Tải 24 Giờ
Cấp nguồn trở lại, sử dụng que đo máy hiện sóng Rigol kiểm tra dạng sóng răng cưa (Switching Waveform) tại hai đầu cuộn cảm sạc L7030. Xung dao động phải vuông vắn, không có gai nhiễu biên độ lớn. Sau đó lắp ráp hoàn chỉnh máy, chạy liên tục các bài kiểm tra áp lực phần cứng (Apple Diagnostics, Cinebench R23 vòng lặp 2 giờ, sạc xả pin từ 10% lên 100%) để đảm bảo máy hoàn toàn ổn định trước khi bàn giao cho khách hàng.
4. Bảng So Sánh Giải Pháp: Sửa Chữa Vi Mạch vs Thay Cả Cụm Bo Mạch
Khi gặp sự cố mất nguồn, nhiều trung tâm không có chuyên môn sửa vi mạch thường yêu cầu khách hàng phải thay nguyên cả bo mạch chủ (Logic Board) với chi phí vô cùng đắt đỏ. Dưới đây là bảng so sánh trực quan giữa hai phương án:
5. Bảng Giá Dịch Vụ Sửa Chữa MacBook Mất Nguồn Tham Khảo 2026
Bảng giá đã bao gồm toàn bộ công tháo lắp, kiểm tra vi mạch chuyên sâu và bảo hành đổi mới linh kiện:
6. Nhật Ký Phòng Lab: Ca Xử Lý Thực Tế MacBook Pro A1989 Mất Nguồn Hoàn Toàn
Nhằm mang lại cái nhìn chân thực nhất cho khách hàng, chúng tôi ghi lại hồ sơ bệnh án kỹ thuật của một ca máy điển hình tiếp nhận tại phòng Lab VietITPro vào tháng 3/2021:
- Khách hàng: Anh Hoàng Nam (Quận 1, TP.HCM) – Chuyên viên dựng phim quảng cáo.
- Tình trạng tiếp nhận: MacBook Pro 13 inch 2018 A1989 (Chip Intel Core i5, Touch Bar, 4 cổng Thunderbolt). Khách hàng đang render video trong đêm thì máy tắt phụt, sau đó không thể kích nguồn. Cắm củ sạc zin Apple 61W vào cả 4 cổng đều không có bất kỳ phản hồi nào, máy lạnh ngắt.
- Bước 1 - Đo kiểm cắm sạc: Cắm thiết bị USB-C Power Meter, đo lần lượt 4 cổng Thunderbolt: Cả 4 cổng đều nhận điện áp 5.12V nhưng cường độ dòng điện đứng im ở mức 0.00A (hoàn toàn không ăn dòng). Điều này chứng minh khối đàm phán Type-C chưa nâng áp lên 20V.
- Bước 2 - Đo nguội trở kháng: Mở nắp lưng máy, ngắt kết nối socket pin. Đặt đồng hồ Fluke thang Diode: Đo ngõ ra cuộn cảm sạc
L7030(PPBUS_G3H), đồng hồ báo 0.001V kèm tiếng bíp liên tục -> Khẳng định đường nguồn xương sốngPPBUS_G3Hđã bị chập mass hoàn toàn. - Bước 3 - Soi nhiệt tiêm áp: Tháo rời mainboard ra khỏi khung máy. Cấp điện áp 1.0V (giới hạn 3.0A) vào cực dương chân tụ lọc
C7050, que âm kẹp mass. Kích hoạt camera hồng ngoại FLIR: Chỉ sau 1.2 giây, tại mặt sau của bo mạch, ngay dưới chip T2, tụ gốmC7797phát sáng rực với nhiệt độ hiển thị 78.4°C. - Bước 4 - Thao tác sửa chữa: Dùng trạm khò nhiệt Quick 861DW nhiệt độ 360°C gắp bỏ tụ gốm
C7797. Đo kiểm ngoài: Tụ đoản mạch 0.00 Ohm. Thay thế bằng tụ gốm chất lượng cao bóc máy zin cùng trị số dung lượng và tăng giới hạn chịu áp lên 25V. Đo lại trở kháng đườngPPBUS_G3Htrên mainboard: Phục hồi hoàn hảo lên 0.412V. - Bước 5 - Kích nguồn và bàn giao: Cắm sạc USB-C trở lại, đồng hồ sạc lập tức nhảy vọt:
5V -> 9V -> 20V 1.45A. Màn hình sáng bừng với logo quả táo, máy khởi động vào macOS bình thường với 100% dữ liệu dự án của khách hàng còn nguyên vẹn. Tổng thời gian xử lý từ lúc nhận máy đến khi bàn giao chỉ mất 75 phút!
7. Câu Hỏi Thường Gặp (FAQ) Về Lỗi Mất Nguồn MacBook
Câu 1: MacBook của tôi đang dùng bình thường, để qua đêm sáng ra bật không lên thì có phải hỏng CPU không?
Trả lời: Khả năng hỏng CPU là rất thấp (dưới 3%). Đa phần các sự cố để qua đêm không lên nguồn bắt nguồn từ việc cắm sạc liên tục gặp biến động điện áp lưới điện gây đánh thủng tụ gốm lọc nguồn PPBUS_G3H, hoặc do môi trường độ ẩm cao làm rò rỉ điện trở chân kích nguồn của chip điều khiển. Sau khi thay thế linh kiện thụ động bị chập, máy sẽ hoạt động lại bình thường 100%.
Câu 2: Sửa nguồn trên mainboard có làm mất dữ liệu cá nhân trong máy không?
Trả lời: Tại VietITPro, quy trình sửa chữa nguồn hoàn toàn độc lập với khối vi xử lý lưu trữ dữ liệu. Trừ trường hợp đường nguồn 13V bị đánh thủng xuyên thẳng vào tầng chip nhớ NAND (rất hiếm gặp), toàn bộ hình ảnh, tài liệu và hệ điều hành của bạn đều được bảo toàn nguyên vẹn 100%.
Câu 3: Tôi có thể tự mua cồn y tế để vệ sinh bo mạch khi máy mất nguồn không?
Trả lời: Tuyệt đối không! Cồn y tế thông thường chứa từ 10% đến 30% nước, khi quét lên bo mạch có thể dẫn điện gây chập cháy nặng hơn. Phòng Lab VietITPro sử dụng cồn Isopropyl Alcohol (IPA) nồng độ 99.9% chuyên dụng cho ngành điện tử kết hợp bể rửa sóng siêu âm để làm sạch oxit mà không để lại bất kỳ phân tử nước nào.
Câu 4: Sau khi sửa chữa xong, làm sao để phòng tránh máy bị mất nguồn trở lại?
Trả lời: Để bảo vệ tối đa mạch nguồn MacBook, kỹ sư khuyên bạn nên: (1) Luôn sử dụng củ sạc và cáp sạc chuẩn Type-C Power Delivery chính hãng hoặc các thương hiệu có chứng nhận MFi; (2) Tránh cắm sạc qua các ổ cắm lỏng lẻo phát ra tiếng nổ lách tách tia lửa điện; (3) Không sử dụng máy trong môi trường ẩm ướt hoặc đặt máy trực tiếp lên đệm làm bít khe tản nhiệt khiến máy quá nhiệt liên tục; (4) Vệ sinh và thay keo tản nhiệt định kỳ mỗi 12 tháng tại các trung tâm uy tín.
8. Kết Luận Từ Kỹ Sư VietITPro
Mất nguồn hoàn toàn trên MacBook là một sự cố nghiêm trọng nhưng hoàn toàn có thể cứu vãn nếu được xử lý đúng phương pháp kỹ thuật ngay từ đầu. Việc lựa chọn một trung tâm sửa chữa có đầy đủ trang thiết bị chẩn đoán hiện đại, hiểu sâu về sơ đồ nguyên lý và có đạo đức nghề nghiệp là yếu tố quyết định cứu sống chiếc máy của bạn và tiết kiệm hàng triệu đồng. Hãy liên hệ ngay với đội ngũ kỹ sư VietITPro tại TP.HCM để được tư vấn đo kiểm và hỗ trợ kỹ thuật tận tâm nhất!
