Ngành sửa chữa phần cứng chuyên sâu, đặc biệt là phân khúc xử lý card đồ họa (VGA) và bo mạch chủ cao cấp tại VietITPro.vn, chứng kiến không ít trường hợp một con chip GPU NVIDIA RTX 3080 hay AMD RX 6800 XT giá trị cao bị "luộc chín" chỉ vì kỹ thuật viên thiếu kiểm soát biểu đồ nhiệt (thermal profile). Việc thay thế hoặc đóng lại chân (reballing) chip BGA chưa bao giờ là một thao tác cơ học đơn thuần. Đó là một quá trình nhiệt động lực học đòi hỏi sự am hiểu tường tận về vật liệu học, cấu trúc lớp mạch PCB và hệ số giãn nở nhiệt.
Một sai sót nhỏ trong việc đặt cấu hình nhiệt độ trên máy đóng chip BGA (IR Rework Station) sẽ dẫn đến hai thảm họa kinh hoàng nhất trong nghề: phồng rộp, tách lớp bo mạch (PCB Delamination) và sốc nhiệt làm chết cấu trúc silicon bên trong chip. Bài viết này đúc kết toàn bộ quy trình thực tế, từ việc phân tích bản chất vật lý đến thiết lập biểu đồ nhiệt chuẩn xác tại xưởng VietITPro.vn.
Bản Chất Vật Lý Của Sốc Nhiệt Và Cấu Trúc Đa Lớp Của PCB
Để hiểu tại sao bo mạch lại bị phồng rộp khi hàn khò, chúng ta cần nhìn sâu vào cấu trúc vi mô của một tấm PCB card màn hình hiện đại. Một bo mạch VGA thường có từ 8 đến 12 lớp đồng (copper layers) được ép chồng lên nhau bởi các lớp vật liệu cách điện gốc sợi thủy tinh tẩm nhựa epoxy (FR-4).
Nhựa epoxy và sợi thủy tinh có hệ số giãn nở nhiệt (Coefficient of Thermal Expansion - CTE) hoàn toàn khác nhau. Khi nhiệt độ tăng đột ngột, sự giãn nở không đồng đều này tạo ra ứng suất nội tại cực lớn.
Độ Ẩm Tồn Dư Bên Trong Bản Mạch (The "Popcorn" Effect)
Bản chất của vật liệu FR-4 là có tính hút ẩm nhẹ từ môi trường không khí xung quanh nếu lưu kho không đúng cách. Khi kỹ thuật viên áp dụng nhiệt lượng lớn từ mỏ hàn hoặc đèn khò (Hot Air Gun) mà không qua bước sấy khô sơ bộ (baking), nước tồn tại dưới dạng liên kết hydrogen bên trong các vi cấu trúc sẽ sôi lên hóa hơi ngay lập tức.
Áp suất hơi nước này không có đường thoát sẽ tìm cách xé toạc các lớp keo dính giữa các lớp đồng, tạo ra hiện tượng phồng rộp bề mặt (Blistering) hoặc tách lớp nội bộ (Delamination). Hiện tượng này tương tự như hạt bắp nổ tung khi gặp nhiệt độ cao, trong ngành kỹ thuật gọi là "Popcorn Effect".
Giới Hạn Sốc Nhiệt Của Silicon Và Bi Chì (BGA Solder Balls)
Chip GPU hoặc các dòng IC nguồn chuyên dụng như MP2888A, uP9512R sử dụng công nghệ đóng gói bán dẫn cực kỳ nhạy cảm với tốc độ tăng nhiệt (Ramp-up Rate). Nếu nhiệt độ tăng quá nhanh (vượt quá 3 độ C/giây), sự chênh lệch nhiệt độ giữa phần tâm silicon và các góc vỏ bọc (package substrate) sẽ gây ra ứng suất cơ học phá vỡ các liên kết vi mạch bên trong, dẫn đến hiện tượng đứt chân vi mô (Micro-cracking) hoặc làm rạn nứt lớp dung môi bảo vệ die.
Quy Trình Xử Lý Chuẩn 4 Giai Đoạn Trên Máy Đóng Chip BGA
Tại VietITPro.vn, mọi thao tác nhấc và đặt chip BGA trên các dòng card đồ họa từ tầm trung đến phân khúc workstation đều phải tuân thủ nghiêm ngặt biểu đồ nhiệt gồm 4 giai đoạn chuẩn công nghiệp IPC-7095.
Giai Đoạn 1: Sấy Sơ Bộ Và San Bằng Nhiệt (Preheat Zone)
Mục tiêu cốt lõi của giai đoạn này là nâng nhiệt độ toàn bộ cụm bo mạch chủ và chip từ nhiệt độ phòng lên mức khoảng 150 độ C - 170 độ C. Tốc độ tăng nhiệt được kiểm soát chặt chẽ ở mức dưới 2 độ C/giây.
- thực tế: Bật hệ thống đèn sưởi nhiệt dưới (Bottom Heaters) bao gồm các mảng hồng ngoại (IR) hoặc khí nóng đối lưu. Giai đoạn này giúp loại bỏ hoàn toàn độ ẩm ngấm trong mạch PCB, đồng thời san đều nhiệt lượng ra các vùng xung quanh, hạn chế tối đa tình trạng cong vênh (Warpage) do một góc quá nóng trong khi góc khác còn lạnh.
Giai Đoạn 2: Ngâm Nhiệt Và Kích Hoạt Nhựa Thông (Thermal Soak Zone)
Khi nhiệt độ đạt khoảng 150 độ C đến 180 độ C, máy được duy trì ổn định trong khoảng từ 60 đến 120 giây.
- thực tế: Đây là lúc dung môi trong mỡ hàn (Flux) bắt đầu bay hơi, các chất hoạt hóa (activators) trong flux làm sạch các lớp oxit trên bề mặt chân bi chì cũ và các pad đồng trên bo mạch. Nhiệt độ của toàn bộ cụm linh kiện sẽ đồng đều hoàn hảo ở cuối giai đoạn này, chuẩn bị bước vào ngưỡng nóng chảy.
Giai Đoạn 3: Đạt Đỉnh Nhiệt Và Nóng Chảy (Reflow Zone)
Nhiệt độ được đẩy lên vượt qua điểm lỏng (Liquidus Point) của hợp kim hàn. Đối với thiếc không chì (Lead-free SAC305: 96.5% Thiếc, 3.0% Bạc, 0.5% Đồng), điểm lỏng là khoảng 217 độ C. Nhiệt độ đỉnh (Peak Temperature) thường được cài đặt trong khoảng từ 235 độ C đến 245 độ C.
- thực tế: Thời gian duy trì trên điểm lỏng (TAL - Time Above Liquidus) phải được kiểm soát nghiêm ngặt trong khoảng 45 đến 75 giây. Nếu quá ngắn, các chân bi chưa kịp kết nối hoàn toàn gây ra hiện tượng hàn lạnh (Cold Solder Joint). Nếu quá dài, lớp hợp kim giữa đồng và thiếc (Intermetallic Compound - IMC) phát triển quá dày, làm giòn mối hàn và dễ gãy khi card chịu lực uốn vật lý.
Giai Đoạn 4: Làm Mát Tự Nhiên (Cooling Zone)
Tốc độ hạ nhiệt (Cooling Rate) ảnh hưởng trực tiếp đến kích thước cấu trúc tinh thể của mối hàn.
- thực tế: Tốc độ làm mát lý tưởng nằm trong khoảng từ 2 độ C đến 4 độ C mỗi giây. Việc sử dụng quạt gió cưỡng bức quá mạnh ngay khi vừa kết thúc giai đoạn Reflow sẽ tạo ra sốc nhiệt làm nứt mối hàn hoặc cong vênh die chip GPU. Tại xưởng, chúng tôi tắt đèn nhiệt, giữ nguyên bo mạch trên bệ và bật quạt tản nhiệt nhẹ nhàng khi nhiệt độ đã hạ xuống dưới 100 độ C.
Sai Lầm Phổ Biến Khi Dùng Khò Tay (Hot Air Rework Station) Và Hậu Quả
Không phải lúc nào kỹ thuật viên cũng sử dụng máy đóng chip BGA tự động khổ lớn, đặc biệt là khi xử lý các loại IC nhỏ như Mosfet nguồn, IC dao động PWM, hoặc các chip quản lý nguồn RAM trên card VGA. Việc sử dụng máy khò tay đòi hỏi kỹ năng cực cao và kinh nghiệm thực tế dày dặn.
Sai Lầm 1: Tập trung nhiệt quá lâu tại một điểm
Khi khò một con IC nguồn nhỏ, việc để đầu khò đứng yên một chỗ với lưu lượng gió và nhiệt độ quá cao sẽ làm bốc hơi các lớp đồng liên kết bên dưới, làm rộp mạch hoặc làm bay các linh kiện vi mô xung quanh (passives components) do luồng gió quá mạnh thổi tạt.
- Khắc phục: Luôn di chuyển đầu khò theo vòng tròn đều quanh IC với khoảng cách chuẩn từ 1 đến 1.5 cm. Sử dụng đầu khò có kích thước phù hợp với thân IC và luôn dán băng keo nhiệt cách nhiệt (Kapton tape) để bảo vệ các linh kiện nhạy cảm lân cận.
Sai Lầm 2: Lạm dụng nhiệt độ cao thay vì preheat toàn mạch
Nhiều thợ sửa chữa non kinh nghiệm thường chỉnh nhiệt độ máy khò lên đến 450 độ C - 480 độ C nhằm rút ngắn thời gian nhấc chip. Hành động này đốt cháy lớp mạ carbon trên bo mạch, làm vàng ố vùng nhựa xung quanh và làm biến tính cấu trúc tinh thể của chip.
- Khắc phục: Luôn sử dụng mỏ hàn nhiệt dưới (Preheater plate) để gia nhiệt toàn bộ bo mạch lên khoảng 100 độ C - 120 độ C trước khi dùng khò tay thao tác ở trên. Cách này giúp giảm thiểu tối đa nhiệt độ cần cấp từ khò tay, bảo vệ an toàn tuyệt đối cho linh kiện.
Kinh Nghiệm Xử Lý Thực Tế Tại VietITPro.vn
Để minh họa cho tầm quan trọng của việc quản lý nhiệt độ, hãy xét một ca bệnh điển hình tại trung tâm: Card màn hình ASUS ROG Strix RTX 2080 Ti bị lỗi sọc hình, sau đó mất hình hoàn toàn do trước đó từng qua tay thợ khác đóng lại GPU nhưng bị quá nhiệt làm phồng bo mạch.
Các Bước Khắc Phục Pan Bệnh Phồng Rộp Và Lỗi Chip Do Quá Nhiệt
1. Chẩn Đoán Bằng Kính Hiển Vụ & Máy X-Quang (Nếu có): Kiểm tra mức độ phồng rộp của lớp PCB tại khu vực xung quanh đế cắm GPU. Đo tổng trở các đường chân tín hiệu PCIe và nguồn VCore xem có chạm chập nội bộ do các lớp đồng bị dính vào nhau hay không.

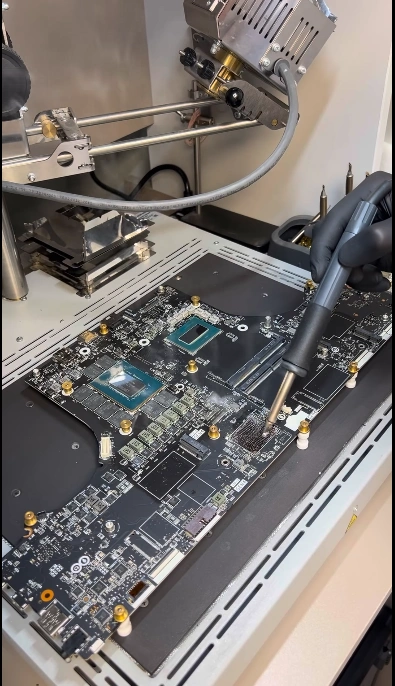

2. Vệ Sinh Và Phục Hồi Pad Đồng Bị Bong Tróc: Đối với các pad đồng trên PCB bị tróc do quá nhiệt trong quá trình khò trước đó, kỹ thuật viên sử dụng dao mổ chuyên dụng khoét nhẹ lớp mặt nạ hàn (solder mask), dùng sợi đồng mảnh từ dây cáp màn hình để câu lại đường mạch ngầm, sau đó phủ lớp sơn cách nhiệt UV (UV Solder Mask) và sấy khô bằng đèn cực tím.
3. San Phẳng Và Ép Nhiệt Lại PCB: Đặt bo mạch lên bàn nhiệt chuyên dụng, kẹp đều các thanhẹp chống cong vênh, áp dụng chu trình sấy khử ẩm kéo dài 4 tiếng ở 100 độ C trước khi tiến hành reballing và đóng lại chip GPU mới hoặc chip đã được kiểm tra chất lượng.
4. Kiểm Tra Độ Bền Nhiệt Cuối Cùng: Đưa card vào bệ test tải nặng bằng phần mềm FurMark kết hợp kiểm tra nhiệt độ thực tế bằng camera hồng ngoại FLIR để đảm bảo các mối hàn tiếp xúc hoàn hảo, không có hiện tượng suy hao tín hiệu hay phát sinh điểm nóng cục bộ.
Những Câu Hỏi Thường Gặp (FAQ) Về Kỹ Thuật Hàn Khò BGA
Làm sao để nhận biết bo mạch PCB đã bị phồng rộp nội bộ mà mắt thường không thấy?
Trả lời: Phồng rộp nội bộ thường làm biến dạng các đường mạch vi mô bên trong, gây đứt hoặc chập mạch ngầm. Kỹ thuật viên tại VietITPro.vn thường sử dụng máy đo tổng trở chuyên sâu kết hợp kiểm tra bằng kính hiển vi soi nổi ánh sáng góc thấp (Low-angle illumination). Khi chiếu ánh sáng nghiêng lên bề mặt bo mạch, nếu thấy các vết gợn sóng hoặc độ phản chiếu ánh sáng không đều tại khu vực đặt chip, đó là dấu hiệu rõ ràng của việc lớp nhựa epoxy bên trong đã bị tách lớp.
Có thể cứu chữa một con chip GPU đã bị chết do sốc nhiệt quá mức không?
Trả lời: Không. Khi cấu trúc silicon bên trong die chip đã bị sốc nhiệt dẫn đến nứt vi mạch hoặc phá hủy các lớp transitor bên trong (thường biểu hiện bằng việc đo chạm chập hoàn toàn đường nguồn VCore hoặc hở mạch vĩnh viễn), chip đó đã chết hoàn toàn và không thể phục hồi. Phương án duy nhất là thay thế một con GPU hoàn toàn mới.
Tại sao nhất thiết phải dùng mỡ hàn (Flux) chất lượng cao khi đóng chip BGA?
Trả lời: Mỡ hàn không chỉ có tác dụng làm sạch lớp oxit mà còn đóng vai trò là môi trường truyền nhiệt đồng đều, hỗ trợ sức căng bề mặt (surface tension) giúp các bi chì tự động căn chỉnh và gom đúng tâm vào các pad đồng khi đạt điểm nóng chảy. Sử dụng mỡ hàn kém chất lượng sẽ dễ sinh ra cặn carbon, gây đoản mạch chân bi và làm tăng nguy cơ phải đóng lại chip nhiều lần gây hại cho bo mạch.
Lời Kết
Quản lý nhiệt độ trong quá trình hàn khò chip BGA và IC không chỉ là một kỹ năng thao tác cơ học, mà là sự kết hợp giữa kiến thức khoa học vật liệu và kinh nghiệm thực tế lâu năm. Việc tuân thủ nghiêm ngặt các biểu đồ nhiệt chuẩn, kiểm soát tốc độ tăng/giảm nhiệt và hiểu rõ giới hạn chịu nhiệt của linh kiện chính là chiếc chìa khóa vàng giúp các kỹ sư tại VietITPro.vn duy trì tỷ lệ thành công tuyệt đối, bảo vệ sự ổn định lâu dài cho từng thiết bị của khách hàng.
