Bàn phím laptop Dell sau một thời gian dài sử dụng tại môi trường nóng ẩm của TP.HCM thường xuất hiện các triệu chứng như liệt phím hàng loạt, loạn ký tự, chập chạm do vô nước hoặc bong tróc cáp phím. Tại xưởng kỹ thuật của VietITPro.vn, mỗi ngày chúng tôi tiếp nhận hàng chục ca thay bàn phím Dell từ các dòng phổ thông như Vostro, Inspiron cho đến dòng doanh nhân Latitude và máy trạm Precision cao cấp. Bài viết này sẽ mổ xẻ toàn bộ quy trình thay thế chuẩn kỹ thuật, từ việc phân biệt chất lượng linh kiện, bóc tách cấu trúc cơ khí phức tạp cho đến thao tác đo đạc trở kháng KBC (Keyboard Controller) chuyên sâu để bảo vệ mainboard tránh những tai nạn cháy nổ đáng tiếc.
Nhận Diện Pan Bệnh Bàn Phím Dell Và Phân Loại Linh Kiện Trên Thị Trường
Trước khi tiến hành can thiệp phần cứng, việc chẩn đoán chính xác nguyên nhân lỗi bàn phím giúp tiết kiệm chi phí và thời gian cho khách hàng. Không phải mọi trường hợp liệt phím đều do hỏng bàn phím; đôi khi thủ phạm lại là mạch giải mã tín hiệu nằm sâu bên trong IC quản lý bàn phím (KBC/Super I/O).
Phân biệt lỗi bàn phím phần cứng và lỗi giao tiếp I/O
- Liệt một nhóm phím hoặc toàn bộ phím: Thường do đứt mạch ngầm bên trong các lớp phim (membrane) của bàn phím, hoặc do oxy hóa chân cáp do mồ hôi tay hoặc độ ẩm không khí.
- Loạn phím (nhấn phím A ra chữ B, hoặc tự nhảy ký tự): Chập ma trận phím (matrix short) do nước lọt vào các đường dẫn tín hiệu carbon, gây thông mạch sai địa chỉ hàng/cột gửi về vi điều khiển.
- Liệt hoàn toàn kèm theo tình trạng máy không nhận phím rời USB hoặc treo logo: Đây là dấu hiệu cảnh báo IC điều khiển bàn phím (KBC) trên mainboard đã bị chạm chập đường tín hiệu (thường là các đường quét ma trận clock/data), dẫn đến treo toàn bộ hệ thống bus giao tiếp.

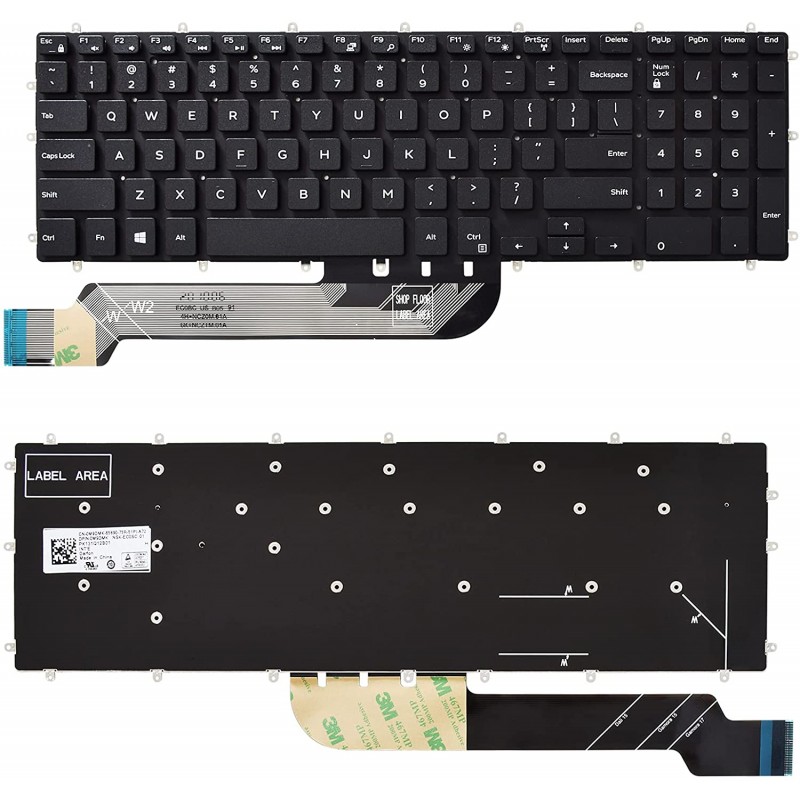

Phân loại các loại bàn phím Dell thay thế hiện nay
Khi mang máy đến các trung tâm sửa chữa tại TP.HCM, người dùng thường đối mặt với nhiều lựa chọn về chất lượng và giá thành. Dưới đây là bảng đối chiếu kỹ thuật giúp bạn dễ dàng nhận biết:
Giải Mã Cấu Trúc Cơ Khí: Từ Dòng Phổ Thông Đến Thiết Kế "Hàn Chết" Phức Tạp
Quy trình tháo lắp bàn phím Dell đòi hỏi kỹ thuật viên phải nắm rõ sơ đồ cấu trúc cơ khí của từng dòng máy. Hiện tại, các dòng laptop Dell chia thành hai trường hợp lắp ráp hoàn toàn khác nhau:
1. Dòng máy dùng ốc vít truyền thống và khung tháo rời
Các dòng Dell Latitude đời cũ (như E5440, E7440) hoặc một số dòng Vostro phổ thông thường có bàn phím nằm ở mặt trên, được cố định bằng các ngàm nhựa và vài con ốc ẩn dưới khe phím hoặc phía sau lưng máy.
- Cách xử lý: Tháo pin, tháo nắp lưng, gỡ các cáp kết nối liên quan, sau đó đẩy các ngàm nhựa nhẹ nhàng để nhấc cụm bàn phím lên mà không làm rách cáp đèn nền (backlight) hay cáp phím chính.
2. Dòng máy thiết kế bàn phím chìm "Hàn Chết" vào mặt C (Top-case)
Hầu hết các dòng Dell Inspiron thế hệ mới (như Inspiron 3493, 5402, 5510, 7400...) và các dòng Latitude siêu mỏng hiện đại đều sử dụng thiết kế bàn phím ép nhiệt chìm vào mặt nhựa C của vỏ máy. Hàng trăm mối hàn nhựa nhỏ (heat-stakes) giữ chặt vỉ bàn phím vào khung nhôm/nhựa.
- Thách thức kỹ thuật: Không thể tháo bàn phím theo cách truyền thống. Kỹ thuật viên phải tháo toàn bộ linh kiện bên trong (Mainboard, quạt tản nhiệt, pin, màn hình, bản lề) để tách hẳn mặt C ra ngoài. Sau đó, dùng trạm khò nhiệt chuyên dụng với nhiệt độ chuẩn xác để nung chảy và nhấc từng mối hàn nhựa, gỡ bỏ bàn phím cũ, và tiến hành ép nhiệt bàn phím mới vào khung bằng máy chuyên dụng hoặc công nghệ hàn nhựa gia nhiệt cao tần để đảm bảo độ chắc chắn tuyệt đối như mới chính hãng.
Quy Trình Thay Bàn Phím Chuẩn Kỹ Thuật Tại VietITPro.vn
Để đảm bảo thiết bị của khách hàng hoạt động ổn định lâu dài sau khi thay thế, VietITPro.vn áp dụng quy trình 6 bước khắt khe tuân thủ tiêu chuẩn phòng Lab phần cứng:
Bước 1: Tiếp nhận và kiểm tra toàn diện phần cứng
Kỹ thuật viên tiến hành test trực tiếp các phím bằng phần mềm chuyên dụng (Keyboard Test), kiểm tra đèn nền LED bàn phím, kiểm tra tình trạng pin, sạc và các cổng kết nối ngoại vi. Biên bản tiếp nhận ghi nhận chi tiết ngoại quan máy trước khi tháo.
Bước 2: Ngắt nguồn hoàn toàn và xả điện tĩnh (De-energizing)
Tuyệt đối không thao tác tháo lắp khi máy còn pin hoặc còn nguồn lưu trữ trên tụ điện mainboard. Kỹ thuật viên ngắt cáp pin đầu tiên, nhấn giữ nút nguồn khoảng 10 giây để xả sạch dòng điện tích tụ trên các tụ nguồn chính và IC giao tiếp.
Bước 3: Tháo dỡ linh kiện và tách mặt C chứa bàn phím
Tiến hành tháo rời hệ thống tản nhiệt, ổ cứng, RAM, card Wi-Fi và bo mạch chủ (Mainboard) ra khỏi khung máy. Đối với dòng máy hàn chết, kỹ thuật viên tiến hành thao tác cắt gọt/nung chảy các mối hàn nhựa bằng mỏ hàn nhiệt điều chỉnh biên độ nhiệt cẩn thận, tránh làm biến dạng khung nhựa mặt C.
Bước 4: Vệ sinh hệ thống tản nhiệt và khoang máy miễn phí
Nhân tiện tháo rời toàn bộ linh kiện, kỹ thuật viên tiến hành vệ sinh sạch bụi bẩn bám trên quạt tản nhiệt, tra keo tản nhiệt mới cao cấp (Arctic MX-4 hoặc Thermal Grizzly) cho CPU/GPU, làm sạch khe thoát nhiệt giúp máy vận hành mát mẻ hơn.
Bước 5: Lắp đặt bàn phím mới và cố định khung cơ khí
Đặt bàn phím chuẩn zin mới vào vị trí. Đối với máy hàn nhiệt, sử dụng mỏ hàn chuyên dụng tạo lại các đầu chốt nhựa ép chặt vỉ bàn phím vào khung. Đối với máy ốc vít, siết lực vừa đủ để tránh làm cong vỉ phím, đảm bảo hành trình phím khi gõ đạt độ nảy tự nhiên hoàn hảo.
Bước 6: Kiểm tra trở kháng KBC và test tổng thể
Trước khi đóng nắp máy hoàn thiện, đây là bước cực kỳ quan trọng đối với các kỹ sư phần cứng chuyên sâu: đo đạc trở kháng mạch giao tiếp bàn phím để bảo vệ mainboard.
Kỹ Thuật Đo Trở Kháng KBC: Bí Quyết Đảm Bảo An Toàn Cho Mainboard
Nhiều trường hợp sau khi thay bàn phím mới, người thợ thiếu kinh nghiệm cắm cáp ngay khi máy vẫn còn lỗi chập mạch từ trước (do nước lọt vào làm cháy chập IC quản lý ITE / ENE bên dưới mainboard), dẫn đến tình trạng bàn phím mới vừa lắp vào đã bị liệt ngay lập tức hoặc làm chết nguồn chờ (3V/5V) của mainboard.
Phương pháp đo đạc thực tế tại VietITPro.vn:
1. Thiết bị sử dụng: Đồng hồ vạn năng số (Digital Multimeter) chuyển về chế độ đo thông mạch (Diode mode).
2. Thao tác đo trên socket bàn phím (Keyboard Connector):
- Đặt que đen (COM) vào chân GND (Mass) của mainboard.
- Dùng que đỏ lần lượt chạm vào từng chân tín hiệu trên socket FFC của bàn phím.
- Giá trị chuẩn: Các chân tín hiệu ma trận (Matrix pins) phải có chỉ số điện áp thuận (voltage drop) dao động trong khoảng 450mV đến 800mV.
- Dấu hiệu bất thường (Pan bệnh): Nếu đo thấy chân nào có giá trị thông mạch (000mV hoặc tiếng kêuíp liên tục), chứng minh đường tín hiệu đó đã bị chập trực tiếp vào mass hoặc bị rò rỉ dòng điện do IC KBC (Super I/O) đã bị đánh thủng bên trong.
3. Biện pháp xử lý: Nếu phát hiện chập KBC, kỹ thuật viên bắt buộc phải tiến hành nhấc IC KBC ra khỏi mainboard, làm sạch chân, thay thế IC I/O mới (ví dụ các mã phổ biến như IT8587E, ENE KB9022Q...) và nạp lại chương trình (KBC Firmware / BIOS EC) tương ứng trước khi kết nối bàn phím mới vào hệ thống. Quy trình này giúp loại bỏ hoàn toàn rủi ro tái phát sinh lỗi.
Kinh Nghiệm Bảo Dưỡng Và Sử Dụng Bàn Phím Laptop Dell Bền Bỉ
Sau khi đã sở hữu một chiếc bàn phím mới hoạt động mượt mà, việc sử dụng và bảo quản đúng cách sẽ giúp kéo dài tuổi thọ linh kiện gấp nhiều lần, đặc biệt trong điều kiện khí hậu nóng ẩm tại TP.HCM:
- Hạn chế tối đa việc ăn uống gần khu vực làm việc: Nước ngọt, cà phê hay trà sữa lọt vào khe phím là nguyên nhân hàng đầu gây ăn mòn đường mạch carbon và tạo kết tủa dẫn điện làm chập cháy IC.
- Sử dụng miếng lót phím silicon chống bụi/nước chất lượng cao: Giúp ngăn chặn bụi bẩn lọt vào các khe phím nhỏ hẹp. Tuy nhiên, cần lưu ý chọn loại mỏng và tháo ra khi chơi game hoặc render nặng để máy thoát nhiệt tốt qua bề mặt bàn phím.
- Thao tác gõ phím với lực vừa phải: Tránh thói quen đập mạnh tay khi chơi game hoặc gõ văn bản cường độ cao, điều này làm mau mỏi tay và nhanh rệu rã các lẫy cơ khí (scissor switches) bên dưới keycap.
- Vệ sinh định kỳ 6 tháng/lần: Mang máy đến các trung tâm uy tín như VietITPro.vn để được vệ sinh tổng quát, thổi bụi bẩn tích tụ dưới chân phím và kiểm tra lại tình trạng kết nối cáp tín hiệu.
Giải Đáp Thắc Mắc Thực Tế (FAQ) Khi Thay Bàn Phím Dell
1. Thay bàn phím Dell mất thời gian bao lâu?
- Đối với các dòng Dell có thiết kế ốc vít tháo rời bên ngoài (như Latitude dòng doanh nhân), thời gian thay thế chỉ mất từ 20 đến 30 phút, khách hàng có thể ngồi chờ lấy liền và quan sát trực tiếp quy trình.
- Đối với các dòng Dell Inspiron/Vostro thiết kế hàn nhiệt trên mặt C, kỹ thuật viên phải tháo rời toàn bộ linh kiện nội thất, thời gian hoàn thiện dao động từ 1 đến 2 tiếng.
2. Thay bàn phím có làm mất dữ liệu trong máy không?
- Hoàn toàn không. Thao tác thay bàn phím chỉ can thiệp thuần túy vào phần cơ khí và mạch tín hiệu ngoại vi của máy, không hề tác động đến ổ cứng (SSD/HDD) hay dữ liệu cá nhân của khách hàng.
3. Làm thế nào để nhận biết bàn phím Dell thay thế có phải hàng chính hãng hay không?
- Bàn phím chính hãng zin theo máy có bề mặt nhựa sần mịn chống bám vân tay, các ký tự in sắc nét bằng công nghệ cao, hành trình phím sâu, độ nảy đều đặn và đặc biệt khi lắp vào khung máy sẽ ôm khít hoàn hảo không bị kênh hay hở mép. Tại VietITPro.vn, chúng tôi luôn cam kết minh bạch nguồn gốc linh kiện và cho khách hàng kiểm tra trực tiếp trước khi tiến hành lắp ráp.
Nếu chiếc laptop Dell của bạn đang gặp phải các vấn đề về bàn phím như liệt nút, loạn phím, vô nước hoặc cần được kiểm tra chuyên sâu phần cứng mainboard và đo đạc trở kháng KBC chuẩn xác, hãy đến ngay với VietITPro.vn tại TP.HCM. Với đội ngũ kỹ sư phần cứng giàu kinh nghiệm, trang thiết bị đo lường vi mạch hiện đại và nguồn linh kiện chuẩn zin chất lượng cao, chúng tôi cam kết mang lại giải pháp tối ưu, nhanh chóng và bền bỉ nhất cho thiết bị của bạn.
