Trong môi trường hạ tầng trung tâm dữ liệu hiện đại triển khai kiến trúc Cisco Application Centric Infrastructure (ACI), việc quản lý hàng loạt cổng giao tiếp trên các Leaf Switch là một tác vụ thường quy nhưng đòi hỏi sự chính xác cao độ. Kỹ sư vận hành mạng tại VietITPro.vn thường xuyên tiếp nhận các yêu cầu bảo trì, cô lập sự cố diện rộng hoặc tái cấu hình hệ thống mà ở đó việc shutdown thủ công từng cổng (interface) qua giao diện dòng lệnh truyền thống là bất khả thi về mặt thời gian và tiềm ẩn rủi ro thao tác nhầm lẫn.
Bài viết này sẽ đúc kết toàn bộ quy trình thực tế, hướng dẫn chi tiết cách thức shutdown nhiều cổng đồng thời trên cả hai phương diện: APIC Web GUI (APIC Management) và Cisco NX-OS CLI thông qua việc tận dụng tính năng Interface Policies, Port Selector hoặc các cấu trúc lệnh gom nhóm trên Leaf.
Bản chất kiến trúc và cơ chế quản lý Interface trong Cisco ACI
Khác biệt cốt lõi giữa hạ tầng mạng truyền thống (Traditional Network) và Cisco ACI nằm ở mô hình quản lý tập trung dựa trên chính sách (Policy-Driven). Trên các thiết bị Cisco Nexus chạy hệ điều hành NX-OS độc lập, cấu hình được thực hiện trực tiếp trên từng thiết bị thông qua CLI. Tuy nhiên, trong ACI, các Leaf Switch hoạt động như các đường ống chuyển mạch dưới sự điều khiển tối cao của cụm Cisco APIC (Application Policy Infrastructure Controller).
Khi chúng ta thực hiện thao tác "Shutdown" một hoặc nhiều cổng trên ACI, hệ thống không chỉ đơn thuần gửi một lệnh shutdown xuống bản mạch điều khiển của ASIC trên Leaf Switch, mà nó dịch chuyển trạng thái đó thông qua mô hình hướng đối tượng (Managed Object Model - MO).
Phân tích sâu về mô hình cấu hình Interface trong APIC
Để tắt nhiều cổng trên APIC, chúng ta không cấu hình trực tiếp trên đối tượng Interface vật lý mà thông qua các lớp chính sách trung gian:
- Interface Profile (Access Port Selector): Gom nhóm các cổng vật lý dựa trên dải số cổng (Range).
- Interface Policy Group: Định nghĩa các thông số kỹ thuật áp dụng chung cho nhóm cổng đó (như tốc độ, chế độ duplex, LLDP, CDP, và trạng thái administrative state).
- Access Port Selector (Leaf Interface Profile): Liên kết giữa Leaf Switch, Interface Profile và Policy Group.
Việc nắm vững cơ chế này giúp kỹ sư hiểu rằng việc tắt cổng hàng loạt có thể thực hiện thông qua cấu hình chính sách tĩnh (Static Policy) hoặc thông qua các công cụ tự động hóa tích hợp sẵn.
Chuẩn bị trước khi thực hiện Shutdown hàng loạt
Trước khi tiến hành vô hiệu hóa bất kỳ cổng mạng nào trên hệ thống ACI đang vận hành (Production), kỹ sư cần tuân thủ nghiêm ngặt quy trình kiểm tra an toàn hệ thống:
1. Xác định phạm vi tác động (Blast Radius): Kiểm tra sơ đồ topology kết nối để đảm bảo các cổng cần shutdown không phải là đường liên kết vPC (Virtual Port Channel) độc lập duy nhất kết nối đến các thiết bị mạng cốt lõi hoặc cụm máy chủ ảo hóa quan trọng.
2. Kiểm tra trạng thái vPC và STP: Nếu các cổng nằm trong một cấu hình vPC (vPC Peer-link hoặc vPC Member ports), việc shutdown sai cách có thể dẫn đến hiện tượng split-brain hoặc sập đường truyền dữ liệu chính.
3. Sao lưu cấu hình (Backup Configuration): Luôn tạo một Snapshot cấu hình hiện tại trên APIC trước khi áp dụng bất kỳ thay đổi lớn nào về chính sách cổng.

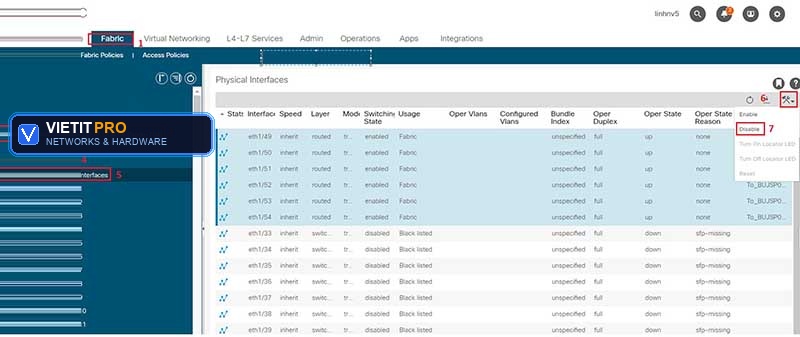

Phương pháp 1: Shutdown nhiều cổng trên APIC Web GUI
Giao diện Web GUI của APIC cung cấp khả năng gom nhóm cổng thông qua dải (Range) giúp việc cấu hình hàng loạt trở nên trực quan và nhanh chóng.
Bước 1: Truy cập Leaf Interface Profiles
1. Đăng nhập vào giao diện APIC Web GUI với tài khoản có quyền quản trị (Administrator hoặc Network Admin).
2. Trên thanh menu chính, chọn Fabric -> Access Policies.
3. Ở khung bên trái, mở rộng Interfaces -> Leaf Interfaces -> Profiles.
4. Chọn Profile tương ứng của Leaf Switch hoặc dải Leaf Switch cần cấu hình (Ví dụ: Leaf_Profile_Rack01), hoặc tạo mới nếu chưa có.
Bước 2: Tạo hoặc chỉnh sửa Access Port Selector với dải cổng (Port Range)
1. Trong cấu hình của Leaf Interface Profile, tìm mục Access Port Selectors và nhấn dấu cộng (+) để thêm mới, hoặc chỉnh sửa selector hiện có.
2. Đặt tên cho Selector (Ví dụ: Shutdown_Ports_Server_Racks).
3. Tại trường Interface Blocks, nhấn dấu cộng (+) để thêm dải cổng cần tác động.
4. Nhập dải cổng theo định dạng chuẩn của ACI. Ví dụ, để chọn từ cổng 1 đến cổng 24 trênモジュール 1, nhập:
- From Port:
1 - To Port:
24 - (Hệ thống hỗ trợ cú pháp dải như
1-24hoặc liệt kê cách nhau bằng dấu phẩy tùy phiên bản code APIC).
Bước 3: Áp dụng Interface Policy Group chứa trạng thái Shutdown
Để tắt các cổng này, chúng ta cần liên kết chúng với một Interface Policy Group đã được cấu hình trạng thái administrative shutdown, hoặc tạo mới một chính sách ngay tại thời điểm đó:
1. Tại mục Interface Policy Group, chọn hoặc tạo mới một Access Port Policy Group.
2. Trong cài đặt của Policy Group, tìm đến cấu hình Administrative State và chuyển trạng thái từ Enabled sang Disabled (hoặc tích chọn tùy phiên bản GUI).
3. Lưu lại cấu hình (Submit).
Ngay khi chính sách được đẩy xuống, APIC sẽ tự động cấu hình đồng loạt trên tất cả các cổng từ 1 đến 24 của các Leaf Switch thuộc phạm vi của Profile đó.
Phương pháp 2: Shutdown nhiều cổng trên NX-OS CLI (Leaf Switch Command Line)
Đối với các kỹ sư mạng ưa chuộng tốc độ của dòng lệnh hoặc trong các tình huống khẩn cấp khi Web GUI gặp sự cố, việc thao tác trực tiếp trên CLI của Leaf Switch là giải pháp tối ưu. Tuy nhiên, cần lưu ý rằng cấu hình trên Leaf Switch bị quản lý bởi ACI (Policy Enforcement), việc cấu hình CLI trực tiếp đôi khi sẽ bị ghi đè nếu không tuân thủ đúng quy tắc, hoặc chỉ dùng để kiểm tra và xử lý tạm thời (Troubleshooting).
Để shutdown nhiều cổng cùng lúc trên Leaf Switch, chúng ta sử dụng câu lệnh gom nhóm giao diện interface range.
Bước 1: SSH vào Leaf Switch cần thao tác
Sử dụng phần mềm Terminal (như PuTTY, SecureCRT) kết nối đến địa chỉ IP quản lý (Management IP) của Leaf Switch:
Nhập mật khẩu quản trị khi được yêu cầu để truy cập vào dấu nhắc lệnh NX-OS.
Bước 2: Chuyển sang chế độ cấu hình toàn cục (Global Configuration)
Bước 3: Sử dụng lệnh Interface Range để Shutdown hàng loạt
NX-OS hỗ trợ cú pháp khai báo dải cổng cực kỳ mạnh mẽ. Dưới đây là các ví dụ thực tế:
Ví dụ 1: Shutdown các cổng Ethernet từ 1 đến 12 trên module 1
Ví dụ 2: Shutdown các cổng không liên tục (kết hợp dấu phẩy và dải)
Ví dụ 3: Shutdown các cổng dạng Port-Channel (vPC member ports)
Nếu cần vô hiệu hóa một dải các cổng gộp kênh:
Bước 4: Kiểm tra lại trạng thái cổng sau khi thực hiện
Sau khi thực hiện lệnh, sử dụng các câu lệnh kiểm tra chuyên sâu để xác nhận toàn bộ cổng trong dải đã chuyển sang trạng thái Administratively Down:
Hoặc xem chi tiết trạng thái của một cổng cụ thể:
Bảng so sánh phương pháp Shutdown cổng trên ACI
Kinh nghiệm thực tế và phòng ngừa rủi ro từ VietITPro.vn
Qua hàng trăm dự án triển khai và khắc phục sự cố hạ tầng ACI tại TP.HCM, các kỹ sư của VietITPro.vn đúc rút ra một số kinh nghiệm xương máu giúp quá trình vận hành không xảy ra sự cố ngoài ý muốn:
1. Triệt tiêu xung đột cấu hình (Out-of-Band Configuration): Khi bạn dùng lệnh CLI trực tiếp trên Leaf để shutdown cổng, hãy nhớ rằng APIC là "nguồn chân lý duy nhất" (Single Source of Truth). Nếu cấu hình trên Leaf khác với mô hình chính sách trên APIC, hệ thống có thể phát sinh cảnh báo lỗi đồng bộ (Faults). Luôn ưu tiên thực hiện thay đổi thông qua APIC Web GUI để duy trì tính nhất quán của kiến trúc ACI.
2. Sử dụng tính năng Dry Run / Preview: Trước khi nhấn Submit các thay đổi lớn trên APIC, hãy tận dụng công cụ xem trước cấu hình (Preview Config) để kiểm tra xem đoạn mã XML/JSON sinh ra có chính xác nhắm vào các cổng mong muốn hay không.
3. Kiểm tra trạng thái LLDP/CDP lân cận: Trước khi shutdown một dải cổng kết nối server hoặc thiết bị mạng khác, hãy chạy lệnh show lldp neighbors hoặc show cdp neighbors trên Leaf để đảm bảo không cắt đứt nhầm đường truyền của các hệ thống giám sát hoặc kết nối quản lý dự phòng.
Giải đáp câu hỏi thực tế (FAQ)
Sau khi shutdown hàng loạt cổng bằng CLI trên Leaf, tại sao cấu hình lại bị mất sau khi khởi động lại thiết bị (Reboot)?
Trả lời: Trong môi trường Cisco ACI, Leaf Switch hoạt động dưới chế độ Managed Mode. Khi thiết bị khởi động lại, nó sẽ tải cấu hình từ APIC (chính sách tập trung) xuống. Nếu bạn chỉ cấu hình trên CLI mà không khai báo tương ứng trong APIC Access Policies, cấu hình đó sẽ bị ghi đè và mất đi. Do đó, mọi cấu hình vĩnh viễn bắt buộc phải thực hiện trên APIC Web GUI.
Làm thế nào để bật lại (No Shutdown) nhanh chóng hàng loạt cổng đã bị tắt?
Trả lời:
- Trên Web GUI: Truy cập lại Leaf Interface Profile, đổi trạng thái của Interface Policy Group về lại
Enabledhoặc xóa cấu hình hạn chế, sau đó Submit. - Trên CLI: Truy cập vào Leaf, sử dụng lại câu lệnh dải cổng tương ứng và chạy lệnh phủ định
no shutdown:
Việc shutdown nhiều cổng có làm gián đoạn mặt phẳng điều khiển (Control Plane) của ACI không?
Trả lời: Không. Việc shutdown các cổng Access (kết nối đến thiết bị ngoài như Server, Firewall, Router biên) chỉ ảnh hưởng đến Data Plane và các giao thức kết nối trực tiếp trên cổng đó. Các cổng kết nối nội bộ fabric (Spine-Leaf links) vẫn hoạt động bình thường đảm bảo Control Plane của toàn bộ hệ thống ACI không bị ảnh hưởng, miễn là bạn không thao tác nhầm vào các cổng Spine-Leaf.
