Hướng dẫn cấu hình Wifi Ruckus chạy chế độ Standalone

Tác giả: Viet Luu (Ban Biên Tập VietITPro Phần Cứng Vi Mạch & Hệ Thống, VietITPro Lab)

Chuyên mục: Thiết Bị Mạng & Network

Đơn vị phát hành: Phòng Lab Công Nghệ Cao VietITPro

1. Lời Mở Đầu & Triết Lý Thiết Kế Phần Cứng Ruckus Wireless

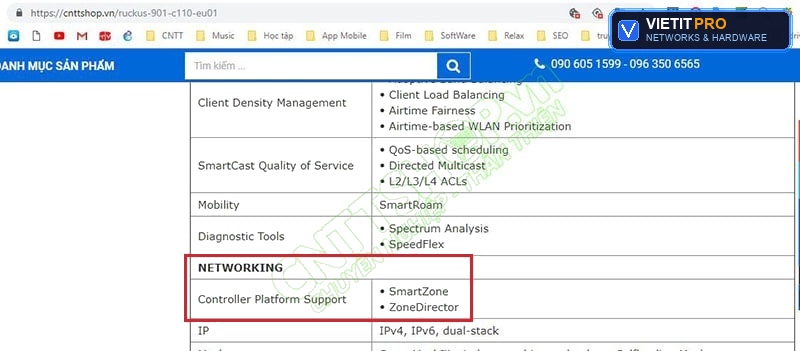

Ruckus Wireless (nay thuộc CommScope) từ lâu đã khẳng định vị thế độc tôn trong phân khúc thiết bị mạng không dây hiệu năng cao nhờ các công nghệ độc quyền như BeamFlex+ (anten thích ứng hướng sóng) và ChannelFly (chọn kênh tối ưu dựa trên Machine Learning). Trong môi trường vận hành tiêu chuẩn doanh nghiệp, các bộ phát sóng (Access Point - AP) của Ruckus thường được quản lý tập trung thông qua các bộ điều khiển (Controller) phần cứng như SmartZone, ZoneDirector hoặc ảo hóa (vSCG/SZV).

Tuy nhiên, tại Phòng Lab Công Nghệ Cao VietITPro, chúng tôi thường xuyên tiếp nhận các yêu cầu triển khai hạ tầng mạng phân tán quy mô nhỏ, mạng biên (Edge Computing) hoặc các hệ thống mạng độc lập biệt lập (Air-gapped network) nơi việc đầu tư một Controller phần cứng trở nên lãng phí hoặc bất khả thi. Lúc này, chế độ Standalone (Autonomous Mode) chạy trực tiếp trên firmware Ruckus Unleashed (chuyển đổi độc lập) hoặc Standalone AP firmware (tùy dòng chip Broadcom/Qualcomm) trở thành giải pháp tối ưu.

Bài chuyên luận kỹ thuật này sẽ mổ xẻ toàn diện từ kiến trúc phần cứng vi mạch bên trong, nguyên lý truyền dẫn RF, quy trình cấu hình từng bước qua giao diện CLI/Web, cho đến các phương pháp đo kiểm bằng thiết bị chuyên dụng và chẩn đoán pan bệnh thực tế tại VietITPro Lab.

2. Kiến Trúc Phần Cứng & Nguyên Lý Hoạt Động Chế Độ Standalone

2.1 Sơ đồ khối phần cứng (Hardware Block Diagram)

Một AP Ruckus tiêu chuẩn (ví dụ dòng R510, R610, R710 hay dòng Wi-Fi 6 như R550, R750) được thiết kế dựa trên các SoC (System on Chip) hiệu năng cao của Qualcomm Atheros hoặc Broadcom. Sơ đồ khối tổng quát gồm các phân khu chính:

• Phân khu nguồn (Power Management IC - PMIC): Tiếp nhận nguồn từ chuẩn PoE 802.3af/at hoặc nguồn DC ngoài (thường là 12V/2A), thông qua các IC hạ áp DC-DC (như Texas Instruments TPS series) để cung cấp các mức điện áp chuẩn cho vi xử lý (1.0V, 1.2V, 1.8V, 3.3V).
• Phân khu xử lý trung tâm (SoC & Memory): Chipset chính tích hợp CPU đa nhân ARM Cortex, kết hợp với bộ nhớ RAM DDR3/DDR4 và Flash NAND (lưu trữ firmware và cấu hình standalone).
• Phân khu mạng (PHY & Ethernet Controller): Chip điều khiển cổng Gigabit Ethernet hỗ trợ Auto-MDIX và PoE Power Sourcing Equipment (PSE) pass-through ở một số dòng cao cấp.
• Phân khu vô tuyến RF (Radio Frequency Subsystem): Các chip thu phát RF băng tần kép (2.4GHz và 5GHz) kết hợp với bộ khuếch đại công suất (Power Amplifier - PA), bộ lọc thông dải (Bandpass Filter) và mảng anten thông minh BeamFlex+ điều khiển bởi ma trận diode RF PIN switch.

[ Nguồn PoE/DC ] ---> [ PMIC (TPS Series) ] ---> [ Mức điện áp: 1.0V, 1.8V, 3.3V ]

<div class="my-6 overflow-x-auto rounded-2xl border border-slate-200 dark:border-slate-800 shadow-sm"><table class="w-full text-left text-xs sm:text-sm text-slate-700 dark:text-slate-300"><thead class="bg-slate-100 dark:bg-[#00173d] text-slate-900 dark:text-white font-bold uppercase text-[11px] tracking-wider"><tr><th class="p-3 border-b border-slate-200 dark:border-slate-800"></th></tr></thead><tbody class="divide-y divide-slate-100 dark:divide-slate-800/60 bg-white dark:bg-[#00081c]"></tbody></table></div>
[ Cổng Ethernet ] <--> [ PHY Controller ] <--> [ SoC (ARM Cortex) ] <--> [ NAND Flash & DDR RAM ]

<div class="my-6 overflow-x-auto rounded-2xl border border-slate-200 dark:border-slate-800 shadow-sm"><table class="w-full text-left text-xs sm:text-sm text-slate-700 dark:text-slate-300"><thead class="bg-slate-100 dark:bg-[#00173d] text-slate-900 dark:text-white font-bold uppercase text-[11px] tracking-wider"><tr><th class="p-3 border-b border-slate-200 dark:border-slate-800"></th></tr></thead><tbody class="divide-y divide-slate-100 dark:divide-slate-800/60 bg-white dark:bg-[#00081c]"></tbody></table></div>
[ RF Subsystem (PA / LNA) ]

<div class="my-6 overflow-x-auto rounded-2xl border border-slate-200 dark:border-slate-800 shadow-sm"><table class="w-full text-left text-xs sm:text-sm text-slate-700 dark:text-slate-300"><thead class="bg-slate-100 dark:bg-[#00173d] text-slate-900 dark:text-white font-bold uppercase text-[11px] tracking-wider"><tr><th class="p-3 border-b border-slate-200 dark:border-slate-800"></th></tr></thead><tbody class="divide-y divide-slate-100 dark:divide-slate-800/60 bg-white dark:bg-[#00081c]"></tbody></table></div>
[ Mảng Anten BeamFlex+ ]

2.2 Cơ chế hoạt động của chế độ Standalone

Khi AP hoạt động ở chế độ Standalone, toàn bộ logic điều khiển, xác thực (Authentication), quản lý phiên (Session Management) và kiểm soát băng thông được xử lý cục bộ trên chính vi mạch của AP mà không cần giao tiếp với SmartZone hay ZoneDirector.

• Bộ nhớ NVRAM / Flash: Lưu trữ file cấu hình chạy (running-config hoặc startup-config) định dạng plain text hoặc mã hóa nhẹ.
• Giao thức quản lý: Hỗ trợ giao diện Web GUI (HTTP/HTTPS) trực quan và giao diện dòng lệnh CLI thông qua SSH/Telnet hoặc cổng Serial Console vật lý (tốc độ baud 9600 hoặc 115200 tùy dòng).

3. Quy Trình Chuẩn Bị & Cấu Hình Chế Độ Standalone

Để đưa một AP Ruckus từ trạng thái Factory Default hoặc đang chạy ở chế độ Controller-managed sang chế độ Standalone, kỹ sư cần tuân thủ quy trình phần cứng và phần mềm nghiêm ngặt.

3.1 Cấp nguồn và kết nối Console

• Cấp nguồn: Sử dụng nguồn DC 12V chính hãng hoặcswitch PoE hỗ trợ chuẩn IEEE 802.3af/at. Tránh dùng nguồn trôi nổi gây sụt áp ở tầng khuếch đại RF.
• Kết nối Serial Console (Tùy chọn nhưng khuyến nghị): Sử dụng cáp chuyển đổi USB-to-TTL (mức điện áp 3.3V) hoặc cáp RJ45-to-DB9 kết nối vào cổng Serial ẩn trên bo mạch hoặc qua cổng Service (nếu có trên các dòng cao cấp).
• Thông số truyền thông: Baud Rate: 9600 hoặc 115200, Data bits: 8, Stop bits: 1, Parity: None, Flow Control: None.

3.2 Khởi động và ngắt tiến trình boot (Interrupt Boot)

Khi cấp nguồn, quan sát qua màn hình Terminal, nhấn phím Esc hoặc Ctrl + C khi dòng lệnh Hit any key to stop autoboot: xuất hiện để truy cập vào bộ nạp khởi động U-Boot.

U-Boot 2012.07-00001-g8d1a2b3 (Jan 15 2021 - 10:00:00)

DRAM:  1 GB

NAND:  128 MiB

In:    serial

Out:   serial

Err:   serial

Hit any key to stop autoboot:  0

Ruckus>

3.3 Chuyển đổi Firmware sang Unleashed / Standalone

Nếu AP đang chạy firmware dòng SmartZone (SZ), cần nạp lại firmware dòng Unleashed (hỗ trợ Master AP quản lý các AP khác hoặc chạy độc lập) hoặc Standalone image thông qua giao thức TFTP.

• Bước 1: Thiết lập địa chỉ IP tĩnh cho AP và máy chủ TFTP trong U-Boot:

Ruckus> setenv ipaddr 192.168.1.10

Ruckus> setenv serverip 192.168.1.100

Ruckus> saveenv

• Bước 2: Tải và nạp file hình ảnh firmware:

Ruckus> tftp 0x80000000 unleashed_firmware.img

Ruckus> flash_primary

Ruckus> reset

4. Hướng Dẫn Cấu Hình Chi Tiết Qua Giao Diện CLI & Web GUI

Sau khi AP khởi động thành công với firmware Standalone, mặc định AP sẽ phát ra một sóng Wi-Fi cấu hình mở (ví dụ: RuckusSetupXXXXXX) hoặc nhận IP qua DHCP từ mạng nội bộ.

4.1 Cấu hình cơ bản qua CLI

Truy cập vào AP qua SSH (IP mặc định thường là 192.168.0.1 hoặc nhận từ DHCP. Tên đăng nhập mặc định: super / sp-admin tùy phiên bản firmware).

ruckus# configure

ruckus(config)# sysname VietITPro-AP-Standalone

ruckus(config)# interface wlan 0

ruckus(config-wlan)# ssid "VietITPro_Lab_Corp"

ruckus(config-wlan)# encryption mode wpa2-aes

ruckus(config-wlan)# pass-phrase "VietITPro@2024Secure"

ruckus(config-wlan)# enable

ruckus(config-wlan)# exit

ruckus(config)# wr mem

4.2 Cấu hình qua Web GUI

• Mở trình duyệt web, nhập địa chỉ IP của AP (ví dụ: https://192.168.0.1).
• Bỏ qua cảnh báo chứng chỉ SSL tự ký (Self-signed certificate).
• Đăng nhập bằng tài khoản quản trị viên.
• Điều hướng tới mục Wireless Networks -> Create New:
• Name (SSID): VietITPro_Guest
• VLAN Tagging: Bật (Enable) và gán VLAN ID tương ứng (ví dụ: VLAN 20).
• Authentication Type: WPA2/WPA3 Mixed.
• Encryption: AES.
• Lưu lại cấu hình (Apply / Save).

5. Chẩn Đoán & Đo Kiểm Bằng Thiết Bị Chuyên Dụng (Lab Diagnostics)

Tại phòng lab VietITPro, việc cấu hình phần mềm chỉ chiếm 50% khối lượng công việc; 50% còn lại đòi hỏi kỹ sư phải sử dụng các thiết bị đo kiểm phần cứng để đảm bảo tính toàn vẹn tín hiệu RF và nguồn điện.

5.1 Bảng Thông Số Đo Đạc Điện Áp, Trở Kháng & Tần Số RF Chuẩn

quy trình xử lý lỗi phần cứng thực tế (Troubleshooting Workflow)

• Triệu chứng: AP Ruckus khởi động lại liên tục (Boot loop) hoặc đèn LED nguồn nhấp nháy đỏ liên tục.
• Quy trình chẩn đoán:
• Kết nối nguồn qua Nguồn DC biến đổi (DC Power Supply) để theo dõi dòng tiêu thụ (Current Consumption).
• Nếu dòng tăng vọt lên trên 1.5A rồi sụt về 0, tiến hành đo trở kháng các đường nguồn chính.
• Sử dụng Camera nhiệt (Thermal Camera) để rà soát các linh kiện bị chập (nóng bất thường trên bo mạch). Thường lỗi xuất phát từ tụ gốm cao tần (MLCC) ở phân khu nguồn cấp cho chip SoC bị rò điện.
• Thay thế linh kiện tương đương, nạp lại firmware sạch thông qua cổng Console/TFTP.

6. Các Pan Bệnh Thực Tế & Sai Lầm Phổ Biến

Trong quá trình triển khai cấu hình Ruckus Standalone cho nhiều đối tác khác nhau, các kỹ sư VietITPro đã đúc kết danh sách các sai lầm và pan bệnh điển hình sau:

6.1 Sai lầm phổ biến khi cấu hình

• Không lưu cấu hình vào Flash (wr mem): Sau khi cấu hình qua CLI, kỹ sư quên lệnh lưu, dẫn đến khi AP bị mất nguồn đột ngột, toàn bộ cấu hình SSID và chính sách bảo mật bị mất sạch, quay về trạng thái mặc định.
• Nhầm lẫn phiên bản Firmware giữa các dòng chip (SoC mismatch): Nạp nhầm firmware dòng R500 lên bo mạch R510 gây treo bootloader (Brick AP). Việc khôi phục đòi hỏi phải dùng kẹp nạp flash trực tiếp (SPI Flash Programmer CH341A hoặc TL866II Plus).
• Cấu hình sai băng thông kênh (Channel Width): Cố định kênh 80MHz hoặc 160MHz trên băng tần 2.4GHz hoặc môi trường nhiều nhiễu, làm giảm mạnh tỷ lệ tín hiệu trên nhiễu (SNR) và gây rớt gói tin liên tục.

6.2 Phân tích pan bệnh phần cứng chuyên sâu

• Pan 1: AP không nhận nguồn PoE từ Switch chuẩn IEEE 802.3at nhưng nhận nguồn DC 12V bình thường.
• Nguyên nhân: Hỏng chip điều khiển giao tiếp nguồn PoE (PD Controller như Agisys AG9905 hoặc LT4276). Biến áp cách ly cổng LAN (Ethernet Magnetic Transformer) bị cháy cuộn dây cấp nguồn PoE do sét đánh lan truyền.
• Khách quan: Kiểm tra đường mạch từ chân biến áp LAN đến chip PD Controller, thay thế IC hoặc biến áp LAN tương đương.
• Pan 2: Sóng Wi-Fi phát ra nhưng thiết bị client không thể kết nối hoặc xác thực thành công.
• Nguyên nhân: Lỗi phân khu RF (PA hoặc Front-End Module - FEM bị chết một chiều thu hoặc phát). Anten BeamFlex+ không chuyển mạch được do IC điều khiển chân GPIO bị lỗi.
• Khách quan: Dùng máy đo phổ kiểm tra công suất phát thực tế tại chân anten. Nếu công suất bằng 0, tiến hành thay thế IC FEM (Skyworks hoặc Qorvo).

7. Câu Hỏi Thường Gặp (FAQ) Chuyên Sâu

Có thể chuyển đổi một AP Ruckus đang chạy chế độ SmartZone sang Standalone mà không cần dùng cáp Console không?

Trả lời: Có thể thực hiện thông qua giao diện Web GUI của AP (nếu biết IP quản lý) bằng cách tải file firmware Standalone/Unleashed lên mục Maintenance -> Upgrade, hoặc sử dụng câu lệnh SSH `set firmware tftp ` nếu tài khoản có quyền cao nhất. Tuy nhiên, nếu AP bị treo boot hoặc sai cấu hình mạng, bắt buộc phải dùng cáp Serial Console để can thiệp ở tầng U-Boot.

Chế độ Standalone có hỗ trợ tính năng chuyển vùng mượt mà (Roaming Fast Transition - 802.11r) giữa các AP không?

Trả lời: Trên firmware Standalone thuần túy, tính năng SmartRoam hoặc tự động tối ưu hóa roaming bị hạn chế hơn so với khi chạy qua SmartZone. Tuy nhiên, nếu bạn sử dụng firmware Ruckus Unleashed chạy ở chế độ Standalone-Master (quản lý cụm vài AP độc lập), tính năng 802.11r, OKC (Opportunistic Key Caching) và Fast Roaming hoàn toàn được hỗ trợ đầy đủ.

Làm thế nào để khôi phục cài đặt gốc (Factory Reset) phần cứng khi quên mật khẩu quản trị?

Trả lời: Trên mọi dòng AP Ruckus, luôn có một lỗ nhỏ chứa nút bấm cứng Reset (hoặc nút Default). Bạn cần cắm nguồn cho AP, đợi đèn LED trạng thái sáng ổn định (khoảng 2-3 phút), sau đó dùng một vật nhọn (tăm hoặc kẹp giấy) nhấn và giữ liên tục nút Reset trong khoảng 10 đến 15 giây cho đến khi toàn bộ đèn LED nhấp nháy đồng loạt màu đỏ hoặc cam, sau đó thả ra. AP sẽ tự khởi động lại về trạng thái mặc định ban đầu.

Tại sao sau khi cấu hình Standalone, tốc độ truyền tải qua Wi-Fi 5GHz lại bị giới hạn ở mức thấp (dưới 100Mbps)?

Trả lời: Hiện tượng này thường do hai nguyên nhân chính:

• Cổng kết nối Ethernet của AP chỉ nhận tốc độ 100Mbps Full-Duplex (do cáp mạng bấm thiếu cặp, bấm sai chuẩn, hoặc tiếp xúc kém ở đầu RJ45). Kỹ sư cần kiểm tra đèn LED trạng thái cổng LAN trên AP (màu cam/vàng thay vì màu xanh lá cây cho cổng Gigabit).
• Cấu hình kênh vô tuyến bị đặt ở chế độ tự động chọn kênh có độ rộng băng thông (Channel Width) chỉ 20MHz thay vì 40MHz hoặc 80MHz.

8. Thư Mục Tài Liệu Tham Khảo Kỹ Thuật (References)

• IEEE Standard for Information technology—Telecommunications and information exchange between systems - Local and metropolitan area networks—Specific requirements - Part 11: Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) Specifications, IEEE Std 802.11-2020.
• CommScope / Ruckus Wireless Technical Documentation: Ruckus Unleashed and Standalone Access Point Deployment Guide, Document ID: 800-71932-001 Rev A.
• Qualcomm Atheros Networking SoC Databook: IPQ4018/IPQ4019 Quad-Core Wi-Fi SoC Hardware Architecture and Register Description, 2019.
• Linux Kernel Documentation: Network Device Drivers and PHY Subsystem Framework, kernel.org documentation.
• VietITPro Lab Internal Research Paper: Phân tích chuyên sâu tầng vật lý và suy hao tín hiệu vô tuyến trên mảng anten thích ứng BeamFlex+, Lab Tech Report #VIP-2024-RF09.
