Dòng Cisco Catalyst 9000 (9200, 9300, 9400, 9500) là xương sống của hạ tầng mạng doanh nghiệp hiện đại, nhưng giao diện dòng lệnh (CLI) đôi khi không phải là cách nhanh nhất để quản trị viên kiểm tra nhanh trạng thái lưu lượng hoặc quản lý cấu hình ở mức giao diện trực quan. Việc kích hoạt Web GUI trên Catalyst 9000 không đơn thuần là bật một tính năng, mà là quá trình cấu hình Cisco DNA Center (trước đây gọi là WebUI) chạy trên nền tảng IOS-XE.
Tại sao cần Web GUI trên Switch Enterprise?
Nhiều kỹ sư mạng tại VietITPro thường tranh luận về tính hiệu quả của Web GUI so với CLI. Thực tế, Web GUI trên Catalyst 9000 cung cấp giá trị rất lớn trong các tình huống:
- Trực quan hóa trạng thái: Xem nhanh biểu đồ băng thông, trạng thái các cổng (Up/Down) và mức tiêu thụ điện năng (PoE) mà không cần gõ lệnh
show interface. - Quản lý thiết bị cuối: Dễ dàng cấu hình các tính năng QoS hoặc VLAN cho những kỹ sư mới chưa thuộc lòng cú pháp CLI phức tạp.
- Hỗ trợ xử lý sự cố (Troubleshooting): Công cụ chẩn đoán tích hợp giúp cô lập lỗi đường truyền nhanh chóng.
Tuy nhiên, cần lưu ý: Web GUI trên Catalyst 9000 chạy dưới dạng một dịch vụ HTTP/HTTPS trên IOS-XE, nó ngốn tài nguyên CPU và RAM của bộ xử lý điều khiển (Supervisor Engine). Do đó, việc cấu hình phải được thực hiện chuẩn xác để tránh treo thiết bị.
Các điều kiện tiên quyết (Prerequisites)
Trước khi bắt tay vào cấu hình, bạn cần chuẩn bị môi trường:
1. Phiên bản IOS-XE: Đảm bảo switch chạy IOS-XE bản 16.x hoặc 17.x. Các bản cũ hơn có thể không hỗ trợ giao diện WebUI hiện đại.
2. Quyền truy cập: Quyền Privilege level 15 (quyền admin cao nhất).
3. Kết nối: Máy tính của bạn phải nằm trong cùng dải mạng với cổng quản lý (Management Port) hoặc IP của Switch.
4. Trình duyệt: Sử dụng Chrome, Edge hoặc Firefox phiên bản mới nhất, đã bật JavaScript.
Các bước triển khai Web GUI chi tiết

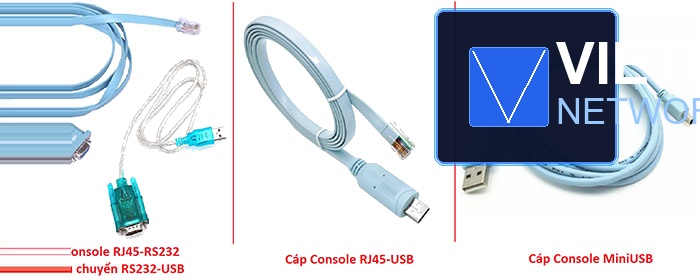

Bước 1: Cấu hình địa chỉ IP cho cổng quản lý (Management Port)
Nếu bạn chưa có IP cho cổng MGMT, hãy thực hiện lệnh sau trong CLI:
Bước 2: Thiết lập tài khoản quản trị (Local User)
Web GUI yêu cầu xác thực người dùng. Nếu bạn chưa có tài khoản, hãy tạo ngay để tránh lỗi "Access Denied":
Bước 3: Kích hoạt dịch vụ HTTP/HTTPS
Đây là bước quan trọng nhất. Bạn cần bật dịch vụ web server tích hợp trên Switch:
Lưu ý: ip http secure-server rất quan trọng vì nó bắt buộc kết nối qua HTTPS (cổng 443), giúp dữ liệu cấu hình của bạn được mã hóa.
Bước 4: Kiểm tra và xác nhận dịch vụ đã chạy
Dùng lệnh sau để xác nhận dịch vụ đã lắng nghe trên port 80/443:
Nếu kết quả trả về HTTP server status: Enabled và Secure server status: Enabled, bạn đã thành công ở bước cấu hình lõi.
Xử lý lỗi không truy cập được Web GUI (Kinh nghiệm thực tế từ VietITPro)
Trong quá trình sửa chữa và cấu hình thiết bị mạng cho khách hàng, chúng tôi thường gặp các lỗi phổ biến sau:
Lỗi 1: Trình duyệt báo "Connection Refused"
- Nguyên nhân: Có thể do cấu hình
ip http access-classđang chặn IP máy tính của bạn. - Khắc phục: Kiểm tra lại danh sách ACLs (Access Control Lists) đang áp dụng trên dịch vụ HTTP.
Đảm bảo ACL cho phép dải IP của máy tính quản trị.
Lỗi 2: Giao diện Web tải xong nhưng trắng tinh (Blank Page)
- Nguyên nhân: Do file
.tarchứa giao diện WebUI trên bộ nhớ Flash (bootflash) bị lỗi hoặc thiếu. - Khắc phục: Kiểm tra thư mục chứa file WebUI:
Nếu thư mục trống, bạn cần tải lại gói "WebUI" (thường đi kèm trong bộ cài IOS-XE.bin) từ trang chủ Cisco và giải nén vào flash.
Lỗi 3: Lỗi chứng chỉ bảo mật (SSL Certificate)
- Nguyên nhân: Trình duyệt báo "Your connection is not private".
- Khắc phục: Đây là lỗi bình thường vì Switch dùng chứng chỉ tự ký (self-signed). Hãy chọn "Advanced" -> "Proceed to... (unsafe)" để tiếp tục.
Bảng so sánh phương thức quản trị
Những lưu ý quan trọng để bảo vệ thiết bị
1. Vô hiệu hóa HTTP (không bảo mật): Sau khi đã cấu hình xong ip http secure-server, hãy cân nhắc tắt ip http server (chỉ dùng cổng 80) để tránh bị tấn công Man-in-the-middle.
2. Quản lý tài nguyên: Web GUI trên Catalyst 9000 chiếm dụng RAM. Nếu bạn đang quản lý một Switch có tải (load) cao, hãy đăng xuất khỏi Web GUI ngay sau khi cấu hình xong.
3. Firmware: Luôn cập nhật IOS-XE lên bản mới nhất ổn định (Recommended Release) để nhận được các bản vá lỗ hổng bảo mật cho WebUI. Các lỗ hổng như CVE-2023-20198 (liên quan đến WebUI) là bài học đắt giá cho bất kỳ kỹ sư hệ thống nào.
FAQ - Giải đáp thắc mắc thường gặp
Hỏi: Tôi có thể cấu hình mọi thứ qua Web GUI không?
Trả lời: Không. Web GUI trên Catalyst 9000 được thiết kế để giám sát và cấu hình các tính năng cơ bản (VLAN, Interface, PoE, DHCP). Với các cấu hình phức tạp như BGP, MPLS, hoặc StackWise Virtual, bạn bắt buộc phải dùng CLI.
Hỏi: Web GUI có làm chậm Switch không?
Trả lời: Có, nếu bạn mở quá nhiều tab hoặc thực hiện các tác vụ truy vấn dữ liệu lớn liên tục. Nó sẽ tiêu tốn tài nguyên của Control Plane. Hãy sử dụng có chừng mực.
Hỏi: Tại sao tôi không thấy tùy chọn Web GUI sau khi đã bật lệnh?
Trả lời: Kiểm tra lại lệnh ip http authentication local. Nếu bạn không cấu hình username/password cục bộ, dịch vụ Web không thể xác thực để cho bạn vào.
Lời kết từ VietITPro:
Việc thành thạo cả CLI và Web GUI trên dòng Cisco Catalyst 9000 là kỹ năng bắt buộc của một kỹ sư mạng chuyên nghiệp. Web GUI giúp bạn có cái nhìn tổng quan, CLI giúp bạn can thiệp sâu vào nhân hệ thống. Hy vọng hướng dẫn này giúp các bạn tự tin hơn trong việc vận hành hệ thống mạng của mình. Nếu gặp các lỗi phần cứng hoặc treo thiết bị do cấu hình sai, hãy liên hệ với trung tâm kỹ thuật của chúng tôi để được hỗ trợ chuyên sâu.
