Việc cấu hình Virtual Switch Stacking (VST) trên các dòng switch Maipu không đơn thuần là cắm cáp và chạy, mà là quá trình đồng bộ hóa cấu trúc điều khiển để biến nhiều thiết bị vật lý thành một thực thể logic duy nhất. Với kinh nghiệm xử lý hàng trăm hệ thống mạng tại các tòa nhà văn phòng và xưởng sản xuất tại TP.HCM, tôi sẽ hướng dẫn các bạn cách thiết lập chuẩn xác, tránh các lỗi xung đột control plane thường gặp.
1. Bản chất công nghệ VST trên Switch Maipu
Maipu sử dụng công nghệ VST (Virtual Switch Stacking) để cho phép tối đa từ 2 đến 8 thiết bị (tùy dòng máy) hoạt động như một switch duy nhất. Khi cấu hình VST, thiết bị sẽ bầu chọn ra một Master Switch (điều khiển toàn bộ bảng MAC, bảng ARP và cấu hình) và các Slave/Member Switches.
Điều quan trọng nhất kỹ sư cần nắm là cơ chế Control Plane Virtualization. Khi stack, toàn bộ các interface của các switch thành viên sẽ nằm dưới sự quản lý của một IP Management duy nhất. Nếu Master chết, quá trình bầu chọn lại (Election) sẽ diễn ra trong vài giây, đảm bảo tính sẵn sàng cao (High Availability).
2. Chuẩn bị hạ tầng vật lý trước khi cấu hình
Trước khi chạm vào dòng lệnh CLI, hãy tuân thủ nguyên tắc "Phần cứng trước, cấu hình sau":
- Cáp Stack: Sử dụng cáp DAC chuyên dụng hoặc cáp quang (SFP+) tùy theo cổng uplink được chỉ định làm cổng VST. Tránh dùng dây nhảy (patch cord) kém chất lượng vì nhiễu tín hiệu sẽ khiến Stack bị "Split-brain" (tình trạng hai switch cùng nhận làm Master).
- Phiên bản Firmware: Đây là "tử huyệt" của lỗi Stack. Hai (hoặc nhiều) switch bắt buộc phải có cùng System Software Version. Hãy kiểm tra bằng lệnh
show versiontrước khi thực hiện. - Cấu trúc kết nối: Khuyến nghị mô hình Ring Topology (vòng tròn). Nếu switch 1 kết nối với switch 2, switch 2 kết nối với switch 3, và switch 3 vòng ngược lại switch 1, bạn sẽ có khả năng chống đứt cáp cực tốt.
3. Quy trình cấu hình VST từng bước (Step-by-Step)

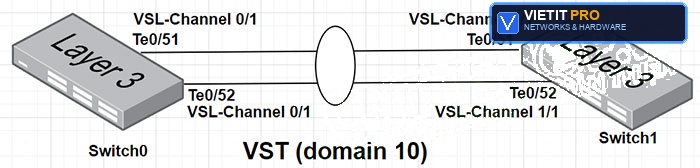

Giả sử chúng ta có 2 switch Maipu (Switch A và Switch B) cần Stack lại với nhau.
Bước 1: Thiết lập VST Domain và Priority
Trên cả hai switch, chúng ta cần định nghĩa Domain ID. Nếu Domain ID khác nhau, chúng sẽ không bao giờ thấy nhau.
Lưu ý: Priority càng cao, khả năng làm Master càng lớn. 150 là mức an toàn để chọn Switch A làm Master.
Bước 2: Cấu hình cổng vật lý làm VST Port
Bạn cần chọn cổng vật lý (thường là cổng 10G SFP+) để làm cổng Stack. Tuyệt đối không để cổng này nằm trong bất kỳ VLAN nào hoặc cấu hình port-channel trước đó.
Bước 3: Lưu cấu hình và khởi động lại
Đây là bước nhiều kỹ sư mới hay quên. Sau khi cấu hình xong, lệnh write (hoặc copy running-config startup-config) là bắt buộc để thông số lưu vào NVRAM.
4. Bảng đối chiếu trạng thái Stack (Troubleshooting)
Sau khi khởi động lại, hãy dùng bảng lệnh dưới đây để kiểm tra sức khỏe của Stack. Nếu kết quả không như mong đợi, hãy đối chiếu với bảng sau:
Các lỗi thường gặp tại VietITPro:
- Split-brain: Do cáp Stack bị lỏng hoặc sai cấu hình Domain ID.
- Firmware Mismatch: Stack hiện trạng thái "Incompatible". Giải pháp: Cập nhật lại firmware cho đồng bộ.
- Loop vật lý: Nếu bạn cắm sai cổng VST, switch có thể bị treo ngay lập tức do broadcast storm. Luôn kiểm tra kỹ sơ đồ cáp trước khi cắm.
5. kinh nghiệm thực tế & Bảo trì hệ thống
Từ góc độ kỹ thuật sửa chữa tại VietITPro, tôi có vài lời khuyên "xương máu" để hệ thống Maipu của bạn bền bỉ:
1. Chống bụi bẩn: Switch Maipu thường sử dụng quạt hút công suất lớn. Sau 6-12 tháng, bụi bẩn sẽ bám vào các lá tản nhiệt ASIC. Nếu không vệ sinh, nhiệt độ tăng cao sẽ làm lão hóa linh kiện, dẫn đến tình trạng Stack bị ngắt kết nối đột ngột (rớt link ảo).
2. Quản lý nhiệt độ: Luôn đảm bảo phòng Server có nhiệt độ dưới 25 độ C. Các dòng switch Maipu công suất cao nếu chạy quá nhiệt sẽ làm sụt áp trên các tụ điện nguồn, gây ra hiện tượng switch tự reboot không rõ nguyên nhân.
3. Cập nhật Firmware: Hãy theo dõi trang chủ Maipu hoặc kênh hỗ trợ của nhà phân phối để nhận các bản vá lỗi về VST Protocol. Đôi khi, lỗi không nằm ở cấu hình mà nằm ở bug của phiên bản cũ.
6. FAQ - Giải đáp thắc mắc thường gặp
Hỏi: Tôi có thể Stack các dòng switch Maipu khác series (ví dụ S5300 với S5700) được không?
Trả lời: Về lý thuyết, Maipu hỗ trợ Stack hỗn hợp nếu cùng kiến trúc phần cứng. Tuy nhiên, tại VietITPro, chúng tôi khuyến cáo tuyệt đối không nên. Hãy luôn dùng các model giống hệt nhau (cùng SKU) để đảm bảo tính ổn định tối đa.
Hỏi: Khi một switch trong stack bị hỏng, tôi có thể thay thế nóng (Hot-swap) được không?
Trả lời: Được, nhưng bạn phải cấu hình đúng Priority và Domain ID cho switch mới trước khi đưa vào hệ thống. Hãy đảm bảo phiên bản firmware của switch thay thế trùng khớp với switch đang chạy.
Hỏi: Làm sao để biết cổng nào đang là cổng VST?
Trả lời: Dùng lệnh show running-config interface [tên_cổng]. Nếu thấy dòng vst port xuất hiện trong cấu hình cổng, đó là cổng đang được chỉ định cho Stack.
Hỏi: Tôi bị mất quyền truy cập vào Master sau khi Stack?
Trả lời: Điều này thường xảy ra do xung đột IP Management. Hãy kiểm tra lại xem bạn đã đặt IP cho Virtual Interface (VLAN 1 hoặc VLAN quản lý) đúng cách chưa. Nếu không thể truy cập, hãy dùng cáp Console cắm vào từng switch một để kiểm tra trạng thái local.
Hy vọng bài viết này giúp anh em kỹ thuật làm chủ được hệ thống Maipu tại đơn vị mình. Mọi vấn đề về phần cứng vi mạch hoặc lỗi hệ thống mạng phức tạp, anh em có thể liên hệ trực tiếp VietITPro để được hỗ trợ chuyên sâu.
