1. Khái quát kiến trúc phần cứng và nguyên lý hoạt động Maipu IGW500 Series
Maipu IGW500 Series là dòng thiết bị Gateway doanh nghiệp tích hợp định tuyến hiệu năng cao, được thiết kế chuyên dụng cho các mô hình mạng phân tán, văn phòng chi nhánh (Branch Office) và các hệ thống biên mạng công nghiệp. Dưới góc độ phần cứng và vi mạch hệ thống, việc phân tích tường tận cấu trúc bên trong là tiền đề bắt buộc trước khi tiến hành cấu hình chế độ Controller (Bộ điều khiển tập trung cho hệ thống mạng truy nhập).
1.1 Sơ đồ khối phần cứng (Hardware Block Diagram)
Hệ thống vi mạch bên trong Maipu IGW500 Series được tổ chức thành các phân khu chức năng độc lập nhằm tối ưu hóa băng thông truyền dẫn dữ liệu và giảm thiểu độ trễ gói tin (packet latency):
- Khối Xử lý Trung tâm (SoC - System on Chip): Sử dụng vi xử lý đa nhân kiến trúc ARM Cortex-A53 (hoặc tương đương tùy phiên bản sub-model), tích hợp các tập lệnh phần cứng tăng tốc mã hóa (Cryptographic Acceleration Engines) hỗ trợ IPsec, SSL/TLS, giảm tải (offloading) đáng kể cho CPU khi thiết bị hoạt động ở chế độ Controller xử lý hàng loạt đường hầm VPN đồng thời.
- Khối Bộ nhớ:
- RAM: Tích hợp các chip nhớ DDR4 SDRAM băng thông cao, dung lượng từ 1GB đến 2GB, phục vụ việc lưu trữ bảng định tuyến lớn (FIB/RIB), trạng thái kết nối của các thiết bị quản lý (Managed Devices) và bảng trạng thái tường lửa (Stateful Firewall Session Table).
- Lưu trữ không bay hơi: Flash eMMC (Embedded MultiMediaCard) chứa phân vùng bootloader (U-Boot), nhân Linux tùy biến (Embedded Linux Kernel) và các phân vùng cấu hình hệ thống.
- Khối Chuyển mạch mạng (Switch ASIC): Các chip chuyển mạch tích hợp chuyên dụng quản lý trực tiếp các cổng giao tiếp vật lý Gigabit Ethernet (RJ45) và khe cắm quang SFP, hỗ trợ VLAN tagging (802.1Q), QoS phần cứng và đệm gói tin (Packet Buffer) chống rớt gói khi nghẽn mạng đột ngột.
- Khối Quản lý nguồn (PMIC): IC quản lý nguồn chuyên dụng cung cấp các mức điện áp ổn định (ví dụ: 0.85V cho core SoC, 1.2V cho RAM, 1.8V và 3.3V cho các giao tiếp ngoại vi và PHY mạch mạng), tích hợp mạch bảo vệ quá dòng (OCP), quá áp (OVP) và giám sát nhiệt độ hệ thống.
1.2 Nguyên lý hoạt động ở chế độ Controller Mode
Khi Maipu IGW500 Series được cấu hình vận hành ở Mode Controller, thiết bị không chỉ đóng vai trò là một Gateway biên thông thường thực hiện NAT, Routing và VPN, mà còn kiêm nhiệm thêm các chức năng:
- Centralized Provisioning & Configuration Management: Lưu trữ và đẩy (push) các mẫu cấu hình (template) xuống các thiết bị mạng thành phần (APs, Managed Switches hoặc Remote Gateway nodes).
- Tunnel Termination & Management: Thiết lập và quản lý các đường hầm bảo mật (như GRE over IPsec, VXLAN, CAPWAP) giữa Controller và các thiết bị quản lý từ xa.
- Topology Discovery & Topology Mapping: Chạy các giao thức khám phá lớp liên kết (như LLDP, CDP, hoặc các giao thức độc quyền của Maipu) để ánh xạ toàn bộ sơ đồ mạng kết nối bên dưới.
2. Chuẩn bị hạ tầng, đo kiểm phần cứng và kết nối ban đầu
Trước khi gõ các lệnh cấu hình đầu tiên trên giao diện dòng lệnh (CLI), kỹ sư cần thực hiện quy trình kiểm tra vật lý để đảm bảo phần cứng hoạt động ổn định, tránh các sự cố sập nguồn hoặc mất kết nối giữa chừng do lỗi phần cứng ngoại vi.
2.1 Bảng thông số đo đạc điện áp, trở kháng và tín hiệu phần cứng tiêu chuẩn
2.2 Quy trình kết nối Console và xác thực phần cứng
- Chuẩn bị cáp chuyển đổi Serial-to-USB (sử dụng chipset chất lượng cao như FTDI FT232RL để tránh lỗi truyền dữ liệu).
- Kết nối đầu RJ45 của cáp vào cổng CON (Console) trên mặt trước của Maipu IGW500, đầu USB cắm vào trạm làm việc kỹ thuật (Engineering Workstation).
- Khởi động phần mềm giả lập dòng lệnh (Tera Term, PuTTY, hoặc SecureCRT) với thông số cấu hình cổng COM chuẩn:
- Baud Rate: 115200 bps
- Data Bits: 8
- Parity: None
- Stop Bits: 1
- Flow Control: None
- Cấp nguồn cho thiết bị và quan sát quá trình khởi động (Boot sequence) trên màn hình terminal để kiểm tra xem U-Boot có load thành công kernel Linux và các module phần cứng không có lỗi
I/O errorhayKernel panic.
3. Quy trình cấu hình Maipu IGW500 Series Mode Controller (CLI Step-by-Step)
Dưới đây là quy trình từng bước cấu hình thiết bị từ trạng thái xuất xưởng (factory default) sang chế độ Controller tích hợp quản lý mạng.
3.1Bước 1: Khởi tạo và thiết lập thông số mạng cơ bản (Management & IP Interfaces)
Đăng nhập vào thiết bị với tài khoản mặc định (thường là admin/admin hoặc tuân theo chính sách bàn giao của dự án). Chuyển sang chế độ cấu hình toàn cục (Global Configuration Mode):
Cấu hình địa chỉ IP quản lý cho giao diện mạng cục bộ (VLAN Interface hoặc Routed Port kết nối với mạng quản lý nội bộ):
Cấu hình đường gateway mặc định để thiết bị có thể kết nối Internet hoặc phân đoạn mạng lõi:
3.2Bước 2: Kích hoạt và cấu hình dịch vụ Controller (Centralized Management Service)
Kích hoạt module Controller trên hệ thống. Tùy thuộc vào phiên bản firmware, câu lệnh kích hoạt dịch vụ quản lý tập trung sẽ được khai báo thông qua Sub-system quản lý mạng:
Khai báo địa chỉ IP nguồn mà các thiết bị quản lý bên dưới (Managed Nodes) sẽ sử dụng để trỏ về Controller (Binding IP):
Giải thích thông số:
bind-ip: Địa chỉ IP của Controller nhận các gói tin báo hiệu (heartbeat) từ thiết bị con.heartbeat-interval 10: Thời gian (tính bằng giây) giữa các gói tin giữ kết nối gửi từ thiết bị con lên Controller.dead-interval 40: Thời gian tối đa chờ gói tin heartbeat trước khi Controller đánh dấu thiết bị con ở trạng thái Offline (mất kết nối).

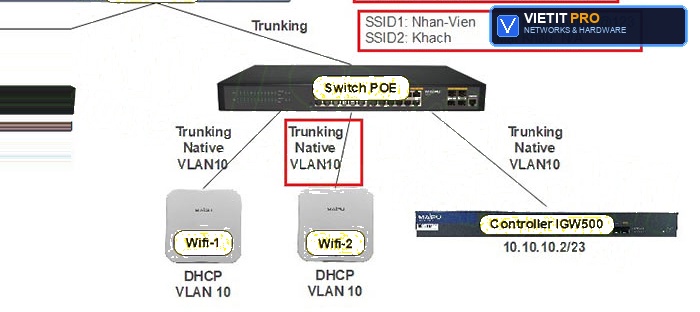

3.3Bước 3: Cấu hình phân đoạn mạng ảo (VLAN) và Cấp phát IP tự động (DHCP Server) cho thiết bị con
Để các thiết bị con khi kết nối vào hệ thống có thể nhận diện và tự động đăng ký với Controller, ta cấu hình dịch vụ DHCP tích hợp trên IGW500:
Lưu ý kỹ thuật quan trọng: Option 43 được cấu hình trong gói tin DHCP cung cấp sẵn địa chỉ IP của Controller (192.168.10.1) và cổng giao tiếp dịch vụ cho thiết bị con ngay khi chúng nhận diện mạng, giúp chúng tự động tìm thấy Controller mà không cần cấu hình thủ công trên từng thiết bị nhánh.
3.4Bước 4: Thiết lập cơ chế xác thực và bảo mật kết nối Controller - Managed Nodes
Bảo mật là yếu tố sống còn khi vận hành hệ thống mạng tập trung. Thiết lập mã hóa khóa chia sẻ trước (Pre-Shared Key - PSK) để xác thực các thiết bị kết nối vào Controller:
3.5Bước 5: Lưu trữ và kiểm tra trạng thái hoạt động hệ thống
Sau khi hoàn tất cấu hình, thực hiện lưu lại cấu hình vào bộ nhớ không bay hơi (NVRAM) để đảm bảo thiết bị không bị mất cấu hình khi khởi động lại:
Kiểm tra tổng quan trạng thái Controller và danh sách các thiết bị đã kết nối thành công:
4. Chẩn đoán chuyên sâu và Xử lý sự cố (Troubleshooting & Diagnostics)
Trong quá trình vận hành thực tế tại các dự án mạng quy mô lớn, kỹ sư Phòng Lab VietITPro thường gặp một số sự cố đặc thù. Dưới đây là phương pháp tiếp cận và xử lý dựa trên công cụ đo kiểm phần cứng và câu lệnh chẩn đoán phần mềm.
4.1 Phân tích các Pan bệnh thực tế
Pan bệnh 1: Thiết bị con không thể kết nối vào Controller (Managed Device Disconnected / Offline)
- Triệu chứng: Đèn LED trạng thái trên thiết bị con nhấp nháy báo lỗi, danh sách
display managed-device summarytrên IGW500 hiển thị trạng tháiIdlehoặcUnreachable. - Nguyên nhân gốc rễ (Root Cause):
- Lỗi phân giải địa chỉ Option 43 trên DHCP Server hoặc sai lệch khóa xác thực PSK.
- Bị chặn cổng truyền thông (Port blocking) bởi Stateful Firewall trên IGW500 hoặc thiết bị trung gian.
- Suy hao đường truyền cáp quang uplink hoặc lỗi đứt gãy lớp vật lý PHY.
- Quy trình xử lý triệt để:
- Sử dụng lệnh
pingtừ Controller đến IP của thiết bị con và ngược lại để kiểm tra lớp mạng L3. - Kiểm tra log thời gian thực bằng câu lệnh:
- Kiểm tra trạng thái tường lửa tích hợp trên IGW500 xem có đang chặn port dịch vụ quản lý (mặc định TCP/UDP port dành cho Controller) hay không:
- Dùng máy đo cáp mạng chuyên dụng (Network Cable Tester) hoặc kiểm tra thông số suy hao cổng SFP bằng lệnh:
Pan bệnh 2: Thiết bị IGW500 Controller bị treo (Kernel Panic) hoặc tự khởi động lại ngẫu nhiên (Watchdog Reset)
- Triệu chứng: Thiết bị mất kết nối đột ngột, toàn bộ mạng nhánh sập, khi kết nối cáp Console thấy log khởi động lại hiển thị thông báo
System rebooted by watchdog timerhoặcKernel panic - not syncing. - Nguyên nhân gốc rễ:
- Lỗi quá nhiệt (Thermal runaway) do hệ thống tản nhiệt bị khô keo tản nhiệt hoặc quạt tản nhiệt phần cứng kẹt bụi.
- Tràn bộ nhớ RAM do rò rỉ bộ nhớ (Memory Leak) ở phiên bản firmware cũ khi xử lý lượng session tường lửa quá lớn.
- Biến động nguồn điện đầu vào làm sụt áp đột ngột tại chân cấp nguồn PMIC.
- Quy trình xử lý triệt để:
- Kiểm tra nhiệt độ hiện tại của SoC bằng lệnh:
(Nếu nhiệt độ vượt ngưỡng 85°C, tiến hành vệ sinh hệ thống làm mát vật lý, thay keo tản nhiệt chất lượng cao).
- Sử dụng Đồng hồ vạn năng VOM đo kiểm tra điện áp nguồn cấp DC adapter xem có bị sụt áp dưới 11.2V khi thiết bị chịu tải nặng hay không.
- Kiểm tra phân vùng lưu trữ crash-log trên Flash:
- Tiến hành nâng cấp phiên bản firmware ổn định mới nhất được cung cấp bởi nhà sản xuất.
4.2 Các sai lầm phổ biến cần tuyệt đối tránh (Common Pitfalls)
- Quên lưu cấu hình trước khi khởi động lại: Đây là lỗi sơ đẳng nhưng phổ biến nhất khiến toàn bộ công sức cấu hình cấu trúc Controller bị mất trắng sau khi sập nguồn đột ngột. Luôn nhớ thực hiện lệnh
savehoặcsave forcesau khi hoàn tất mỗi module cấu hình quan trọng. - Cấu hình sai lệch đồng bộ thời gian (NTP): Chế độ Controller yêu cầu tính đồng bộ thời gian cực kỳ chính xác giữa Controller và các Managed Nodes để xử lý chứng thực mã hóa TLS/IPsec và đồng bộ Log. Bắt buộc phải cấu hình NTP Server cho toàn bộ hệ thống:
- Sử dụng mật khẩu PSK quá đơn giản: Khóa chia sẻ trước quá ngắn dễ bị tấn công vét cạn (Brute-force) khi gói tin bắt tay (handshake) bị bắt trên đường truyền không mã hóa lớp 2. Luôn sử dụng chuỗi ký tự phức tạp bao gồm chữ hoa, chữ thường, số và ký tự đặc biệt (tối thiểu 16 ký tự).
5. Câu hỏi thường gặp (FAQ) chuyên sâu kỹ thuật
Khi Maipu IGW500 chạy mode Controller, giới hạn số lượng thiết bị quản lý tối đa (Managed Nodes Scale) là bao nhiêu và yếu tố phần cứng nào quyết định giới hạn này?
Trả lời: Giới hạn số lượng thiết bị quản lý phụ thuộc trực tiếp vào dung lượng RAM, băng thông bộ nhớ đệm và hiệu năng xử lý nhân của vi xử lý SoC (ARM Cortex-A53). Đối với dòng Maipu IGW500 Series tiêu chuẩn, thiết bị hỗ trợ quản lý tối đa từ 32 đến 64 thiết bị nhánh (tùy thuộc vào model cụ thể và lưu lượng gói tin đi qua). Nếu vượt quá giới hạn này, việc duy trì gói tin heartbeat và xử lý trạng thái đường hầm sẽ làm quá tải CPU, dẫn đến tình trạng rớt gói tin quản lý.
Làm thế nào để khôi phục thiết bị về trạng thái gốc (Factory Default) bằng thao tác cứng trên phần cứng nếu quên mật khẩu quản trị CLI?
Trả lời: Trên mặt trước của Maipu IGW500 Series có một nút nhấn ẩn (Reset Button). Quy trình thực hiện như sau:
- Giữ nguyên nguồn điện cấp cho thiết bị.
- Sử dụng một vật nhọn (đầu kẹp giấy hoặc tua-vít vi mạch) nhấn và giữ nút Reset liên tục trong khoảng từ 8 đến 12 giây.
- Quan sát đèn LED hệ thống (System LED) chuyển sang trạng thái nhấp nháy nhanh màu đỏ hoặc cam, sau đó thả nút ra.
- Thiết bị sẽ tự động xóa toàn bộ file cấu hình khởi động (
startup-config) và khởi động lại với trạng thái xuất xưởng sạch sẽ.
Tại sao các thiết bị con nhận được địa chỉ IP qua DHCP nhưng vẫn không thể tự động kết nối (Auto-provisioning) với Controller?
Trả lời: Nguyên nhân chủ yếu nằm ở việc cấu hình Option 43 trên DHCP Server chưa chính xác định dạng cấu trúc cú pháp mà firmware của Maipu yêu cầu, hoặc thiết bị con không nằm cùng một miền phát tán (Broadcast domain) và thiếu cấu hình DHCP Relay Agent trên thiết bị định tuyến trung gian. Kỹ sư cần kiểm tra gói tin DHCP Offer/Ack bằng công cụ bắt gói tin (như Wireshark trên cổng mirror của switch) để xác thực xem trường Option 43 có chứa đúng chuỗi định danh IP Controller hay không.
Chế độ Controller của IGW500 có hỗ trợ tính năng chuyển đổi dự phòng (High Availability - HA) hay không?
Trả lời: Ở dòng IGW500 Series (thuộc phân khúc Gateway doanh nghiệp vừa và nhỏ), thiết bị chủ yếu vận hành ở chế độ Controller độc lập (Standalone Controller). Đối với các mô hình yêu cầu độ sẵn sàng cao (High Availability 1+1 Active-Standby), cần sử dụng các dòng thiết bị Controller chuyên dụng cấp cao hơn của hãng (như Maipu SMC Series hoặc hệ thống Cloud Management Platform). Tuy nhiên, trên IGW500, kỹ sư có thể cấu hình dự phòng đường truyền WAN bằng tính năng Link Backup / Multi-WAN để đảm bảo liên lạc lên hệ thống quản lýám mây trung tâm không bị gián đoạn.
Làm thế nào để phân tích luồng dữ liệu gói tin bị lỗi (Packet Drop) giữa Controller và Managed Nodes trực tiếp trên CLI của IGW500?
Trả lời: Kỹ sư có thể sử dụng bộ công cụ Embedded Packet Capture tích hợp sẵn trong nhân Linux của thiết bị thông qua CLI nâng cao (nếu được cấp quyền truy cập Diagnostic Mode):
Sau đó, xuất file .pcap này ra máy tính thông qua giao thức TFTP/SFTP và sử dụng phần mềm Wireshark để mổ xẻ chi tiết từng gói tin TCP/IP, kiểm tra mã lỗi phản hồi từ tầng ứng dụng hoặc các cờ TCP (TCP Flags) bất thường như RST hoặc FIN đột ngột.
